1、소개

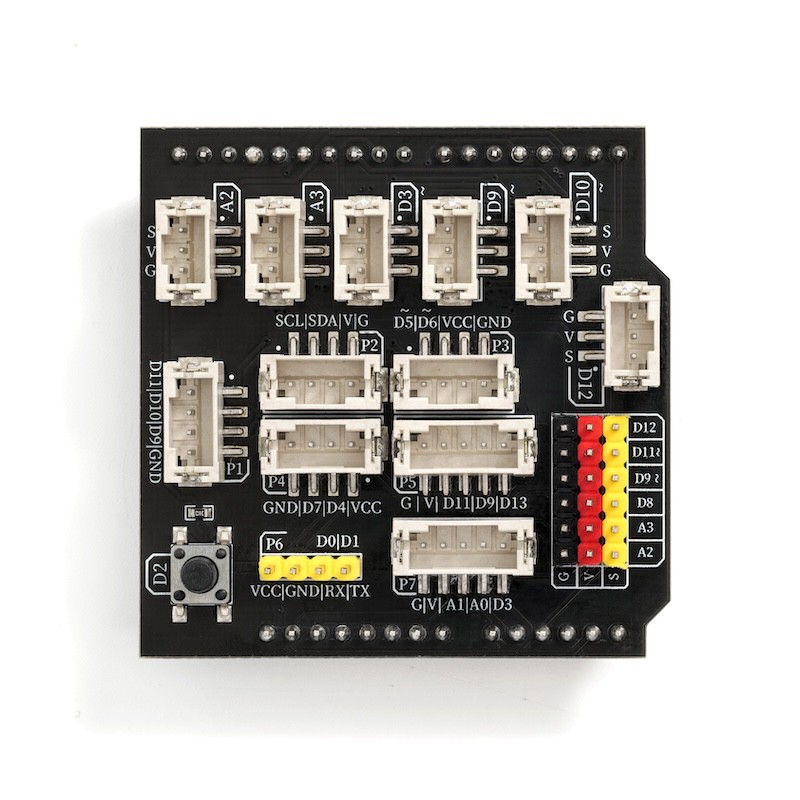

HS-UNO-EXA2(확장판)은 Arduino Uno 개발판을 기반으로 설계된 부속 확장판으로, 개발판의핀을 일체형PCB 회로板上 통합하여 제공됩니다.이 확장 보드는 모든 HELLO STEM UNO 시리즈 개발 보드와 호환됩니다。회로板上에는 PH2.0 인터페이스가 있으면서 동시에 팬아웃을 유지하고 있으며, 사용자의 다양한 연결 요구를 충족시킵니다。한국어로 번역된 내용입니다.
2、특징
1、데이터 IO 포트 패인(핀 번호 D8-D12), 아날로그 IO(핀 번호 A2-A3) 패인, 시리얼 통신 패인 인터페이스 P6.(도빈선을 사용하여 확장 모듈을 연결할 수 있는 요구를 충족할 수 있습니다)
2、설치된 4개의 디지털 IO 포트 PH2.0 3P 충돌자(D3,D9,D10,D12)와 2개의 아날로그 IO 포트 PH2.0 3P 충돌자(A2,A3)를 동시에, 또한 4개의 PH2.0 4P 충돌자와 2개의 PH2.0 5P 충돌자가 있습니다。
3、한 개의 개발 보드 D2 핀에 연결된 버튼
3、확장판 해석
디지털 IO 포트 PH2.0 3P 패널(드3,드9,드10,드12)과 디지털 IO 포트 배선(드9-드12)
이 IO 포트를 디지털 출력으로 설정할 수 있습니다. 고전압 또는 저전압을 출력할 수 있습니다. D3 패인은 하드웨어 인터럽트 패인으로 사용할 수 있습니다. D3, D10 패인은 액정 신호를 출력할 수 있습니다.
모의 IO 포트 PH2.0 3P 축자(A2-A3)과 모의 IO 포트 배선(A2-A3)과
이 IO 포트를 모의 입력으로 설정할 수 있습니다. 모의 입력은 (0-1023)의 값을 반환합니다. 모의 출력은 (0-255)의 값을 가집니다.
P1 접속자
이 기둥은 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-F05L)교통 신호 램프 모듈、HS-F01LRGB LED 모듈)
P2 패널
이 좌석은 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-S63-L)TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널、）
P3좌자
이 거주소는 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-S57-L SU-03T)음성인식제어 모듈、HS-F04L모터드라이브 모듈、HS-F20L전기 모듈、HS-F10L모터드라이브 모듈、HS-S49PLMP3 오디오 발신 모듈、HS-F23-L1개의 디지털 디스플레이、HS-S60-L블루투스 모듈)
P4 패드
이 거주자는 PH2.0 4P 인터페이스를 사용하는 일부 모듈과 호환되게 설치되었습니다. (호환 모듈: HS-SR04L)超음파 센서)
P5 팬텀
이 부자는 PH2.0 5P 인터페이스를 사용하는 몇 가지 부품과의 호환성이 좋습니다. 예를 들어 HS-F13L8x8 포인트 매트릭스 디스플레이 모듈、HS-F24-L1개의 디지털 디스플레이)
P7 축자
이 배치는 PH2.0 5P 인터페이스를 사용하는 몇 가지 부속 모듈과의 호환성이 좋습니다. (호환 모듈: HS-S34L)이중 축 조이스틱 모듈、HS-S32L회전 인코더)
P6 패널 핀
한국어로 번역된 내용: '와 일부 시리얼 통신 모듈과 연결할 수 있습니다.'
D2 버튼
트리거 버튼을 개발 보드 2핀에 연결하여 프로그램을 통해 작동할 수 있습니다.
