1、介绍

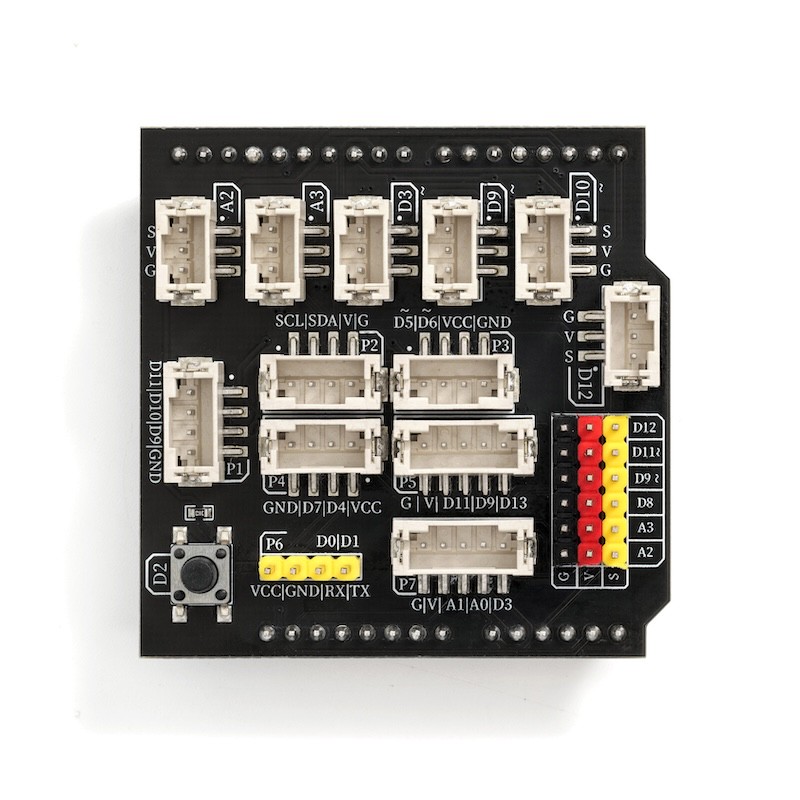

HS-UNO-EXA2(扩展板)是根据开发板Arduino Uno开发板设计的配套扩展板，把开发板的引脚引出来集成在一块PCB电路板上。该扩展板兼容本所有的HELLO STEM UNO系列的开发板。电路板上设有PH2.0接口的同时也保留有排针，满足使用者的不同接线需求。可以达成接线方便同时，还可以让使用者灵活的增加和减少外接扩展模块。
2、特征
1、设有数字IO口排针（引脚号从D8-D12），模拟IO（引脚号从A2-A3）口排针，串口通信排针接口P6。（可以满足使用杜邦线接插扩展模块的需求）
2、设有4个数字IO口PH2.0 3P座子（D3,D9,D10,D12）和2个模拟IO口PH2.0 3P座子（A2,A3）同时还有4个PH2.0 4P座子,2个PH2.0 5P座子。
3、一个接开发板D2引脚的按键
3、扩展板解析
数字IO口PH2.0 3P座子（D3,D9,D10,D12）和数字IO口排针（D9-D12）
可以指定这些IO口为数字输出即输出高电平或者低电平。D3管脚可以当硬件中断管脚使用。D3,D10管脚可以输出模拟信号。
模拟IO口PH2.0 3P座子（A2-A3）和模拟IO口排针（A2-A3）
可以指定这些IO口模拟输入和模拟输入。模拟输入返回的值为（0-1023）。模拟输出的值为（0-255）。
P1座子
该座子方便与一些用PH2.0 4P接口的配套模块对接。（适配模块：HS-F05L 交通信号灯模块 、HS-F01L RGB LED 模块）
P2座子
该座子方便与一些用PH2.0 4P接口的配套模块对接。（适配模块：HS-S63-L TCS342颜色传感器、HS-F14L TM1650 四位LED数码管模块 、HS-F15L TM637四位时钟数码管模块 、HS-F19L OLED显示屏 、HS-F21L LCD1602显示屏 、）
P3座子
该座子方便与一些用PH2.0 4P接口的配套模块对接。（适配模块：HS-S57-L SU-03T 语音识别控制模块、HS-F04L 电机驱动模块 、HS-F20L 电机模块 、HS-F10L 电机驱动模块、HS-S49PL MP3语音播报模块 、HS-F23-L 1位数码管 、HS-S60-L 蓝牙模块）
P4座子
该座子方便与一些用PH2.0 4P接口的配套模块对接。（适配模块：HS-SR04L 超声波传感器）
P5座子
该座子方便与一些用PH2.0 5P接口的配套模块对接。（例如HS-F13L 8x8点阵显示屏模块 、HS-F24-L 1位数码管）
P7座子
该座子方便与一些用PH2.0 5P接口的配套模块对接。（适配模块：HS-S34L 双轴摇杆模块、HS-S32L 旋转编码器）
P6排针
可以与一些使用串口通信的模块对接通信。
D2按键
使用触发按键连接开发板2引脚，可以通过程序使之工作。
