1、소개

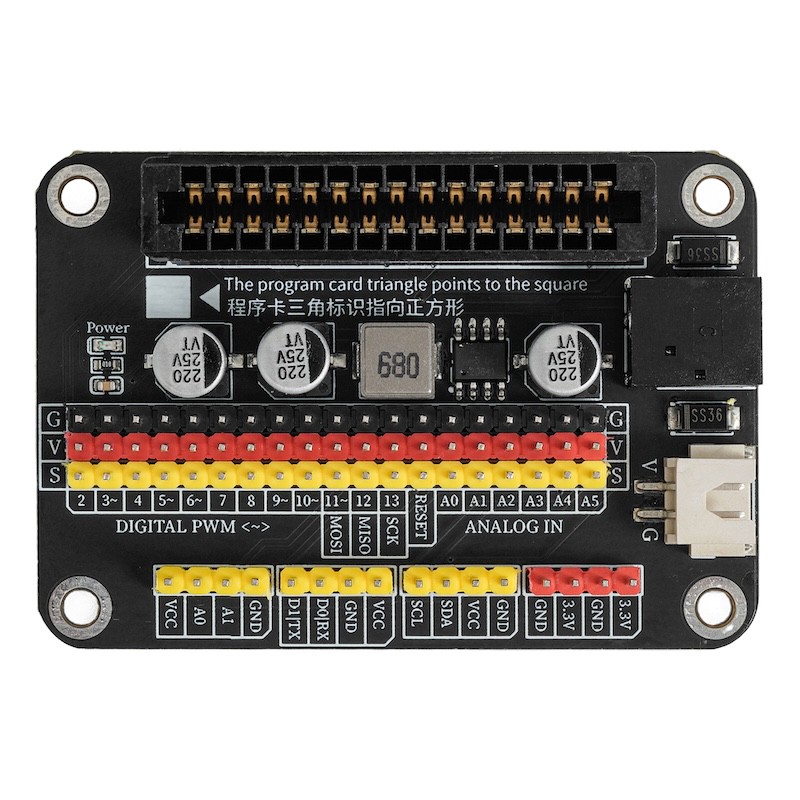

EX-U+A1(확장판)은 개발보드 U+ PROGRAM CARD를 기반으로 설계된 부속 확장판으로, 개발보드의 핀을 나오게하여 PCB 회로板上 통합됩니다。회로板上에는 플러그 인터페이스가 있으면서 동시에 2가지 电源 인터페이스를 유지하고 있으며, 사용자의 다양한 연결 요구를 충족시킵니다。사용자가 외부 확장 모듈을 유연하게 추가하고 제거할 수 있도록 합니다.충전기 전원 인터페이스: DC005/5.5-2.1MM.리튬电池 전원 인터페이스:XT-2.54-2P.전원 인터페이스 입력 전압 범위: 6-12V.보드 전원 모듈 출력 전력: 5V/2A.I/0 인터페이스: 2.54 표준 핀 인터페이스, 2.54 표준 핀 마운트 크기: 65 mm*45 mm*19 mm.
2、특징
1、설정된 디지털 IO 포트 핀(핀 번호 D2-D13)과 아날로그 IO 포트 핀(핀 번호 A0-A5)이 있습니다. (도빈 라인을 사용하여 확장 모듈을 연결할 수 있습니다)
2、外侧에 4개의 4P 핀을 보존하여 통신 모듈과의 접속이 쉬워졌습니다。
3、3.3V 전원핀을 가지고 있으며, 외부에서 작은 전류 요구 모듈에 사용할 수 있습니다。
4、전원 인터페이스는 2개로, 충전 어댑터 전원 인터페이스와 리튬이온 배터리 전원 인터페이스로 구성되어 있습니다。
3、확장판 해석
디지털 IO 포트 패치 (D2-D13)
이 IO 핀을 디지털 출력으로 설정할 수 있습니다. 즉, 높은 전압이나 낮은 전압을 출력합니다.D3핀은 하드웨어 인터럽트 핀으로 사용할 수 있습니다.D3,D10,D11핀은 아날로그 신호를 출력할 수 있습니다.
모의 IO 포트 배선(A0-A5)
이 IO 포트를 모의 입력으로 설정할 수 있습니다. 모의 입력은 (0-1023)의 값을 반환합니다. 모의 출력은 (0-255)의 값을 가집니다.
어댑터 전원 인터페이스
DC005/5.5-2.1MM. 전원 인터페이스 입력 전압 범위: 6-12V.
리튬이온 배터리 전원 인터페이스
XT-2.54-2P. 전원 인터페이스 입력 전압 범위: 6-12V.
4P 배정자
VCC/A0/A1/GND,D1/D0/GND/VCC,SCL/SDA/VCC/GND,한국어로 사용됩니다.GND/3.3V/GND/3.3V을 외부 모듈에 공급하기 위해 사용됩니다.
