1、介紹

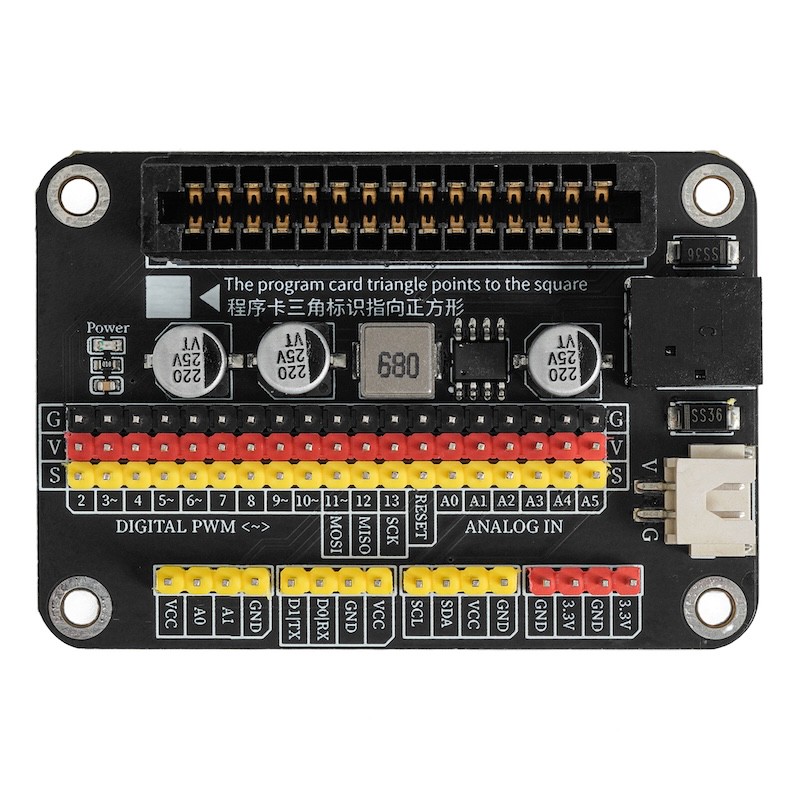

EX-U+A1(擴展板)是根據開發板U+ PROGRAM CARD設計的配套擴展板，把開發板的引腳引出來集成立在一塊PCB電路板上。電路板上設有排釘接口的時候也保留有2種電源接口，滿足使用者的不同接線需求。可以让使用者靈活地增加和減少外接擴展模組。適配器供電接口:DC005/5.5-2.1MM。鋰電池供電接口:XT-2.54-2P。供電接口輸入電壓範圍:6-12V。板載電源模組輸出功率:5V/2A。I/0介面:2.54針式介面、2.54針式母口尺寸:65 mm*45 mm*19 mm。
2、特徵
1、設有數字IO口排釘（引腳號從D2-D13）和模擬IO（引腳號從A0-A5）口排釘。（可以滿足使用杜邦線接插擴展模塊的需求）
2、外側保留有4個4P排釘，方便與通信模塊對接。
3、設有3.3V電源引腳，可以給外部電流要求小的模塊使用。
4、電源接口有2個分別為適配器供電接口和鋰電池供電接口。
3、擴展板解析
數字IO口排釘（D2-D13）
可以指定這些IO口為數字輸出即輸出高電平或者低電平。D3管腳可以當硬體中斷管腳使用。D3,D10,D11腳位可以輸出模擬信號。
模擬IO口排釘（A0-A5）
可以指定這些I/O口模擬輸入和模擬輸入。模擬輸入返回的值為（0-1023）。模擬輸出的值為（0-255）。
適配器供電接口
DC005/5.5-2.1MM。供電接口輸入電壓範圍:6-12V。
鋰電池供電接口
XT-2.54-2P。供電接口輸入電壓範圍:6-12V。
4P排釘
VCC/A0/A1/GND,D1/D0/GND/VCC,SCL/SDA/VCC/GND,用於對接外部模塊。GND/3.3V/GND/3.3V用於給外部模組供電。
