1、소개
2、특징
1、设有数字IO口排针（引脚号从D2-D13）和模拟IO（引脚号从A2、A3）口排针。（모듈을 확장할 수 있는 도퍼락 플러그를 사용할 수 있는 요구를 충족할 수 있습니다）。아직 D0, D1 시리얼 포트핀이 있습니다。
2、设有2个 PH2.0 3P座子 和2个4P PH2.0 座子同时还有2个PH2.0 4P座子。

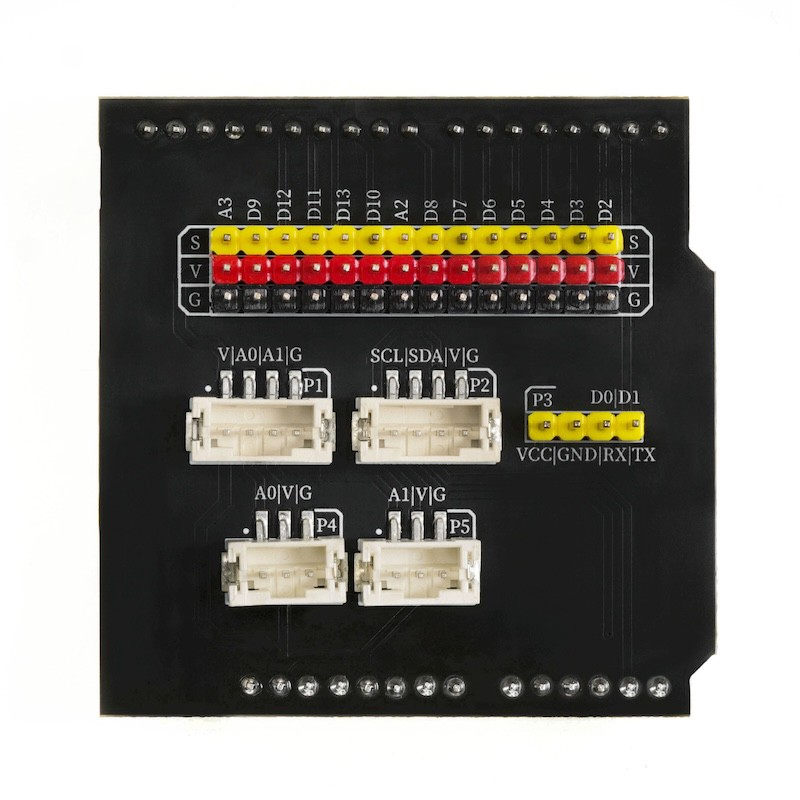

3、확장판 해석
디지털 IO 포트 패치 (D2-D13)
이 IO 핀을 디지털 출력으로 설정할 수 있습니다. 즉, 높은 전압이나 낮은 전압을 출력합니다.D3핀은 하드웨어 인터럽트 핀으로 사용할 수 있습니다.D3,D10,D11핀은 아날로그 신호를 출력할 수 있습니다.
시뮬레이션 IO 포트 PH2.0 3P 소자 (A0,A1)과 시뮬레이션 IO 포트 패치 (A2-A3)
이 IO 포트를 모의 입력으로 설정할 수 있습니다. 모의 입력은 (0-1023)의 값을 반환합니다. 모의 출력은 (0-255)의 값을 가집니다.
G/V/A4(SDA)/A5(SCL) 케이스
이 좌석은 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-S63-L)TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널、）
GND/A1/A0/VCC 케이스
이 거주자는 PH2.0 4P 인터페이스를 사용하는 일부 모듈과 호환되게 설치되었습니다. (호환 모듈: HS-SR04L)超음파 센서)
VCC/GND/RX（D0）/TX(D1) 4P배선针
이 배선 접속은 개발 보드의 시리얼 통신 인터페이스입니다.
