1、介紹

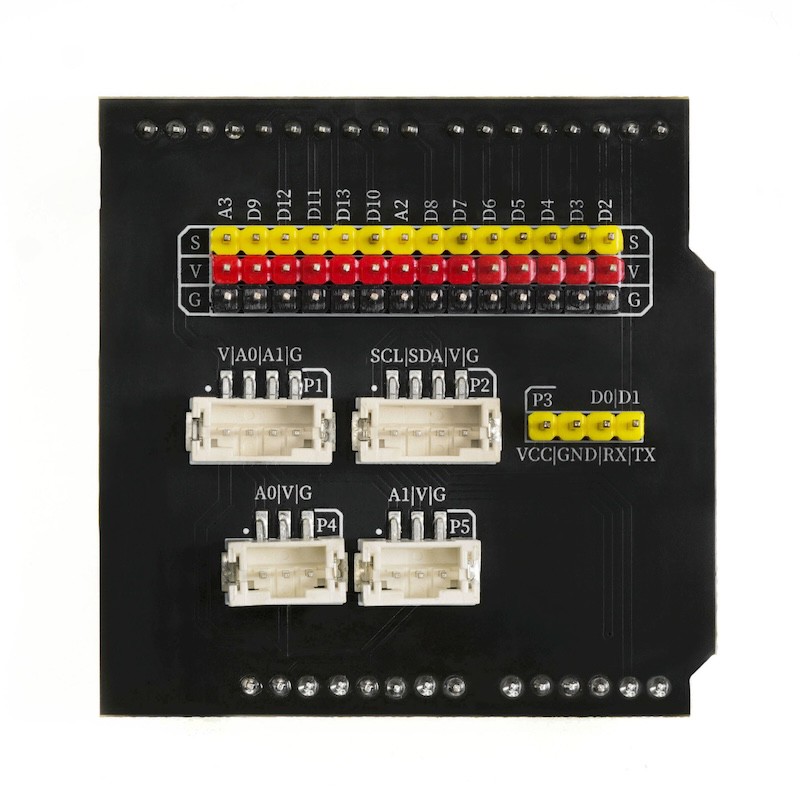

該擴展板是根據開發板Arduino Uno開發板設計的配套擴展板，把開發板的引腳引出來集成在一塊PCB電路板上，方便初學者外接模塊，同時還有PH2.0端子口，接口規格豐富，適配市面上的大部分模塊接口。
2、特徵
1、設有數字IO口排釘（引腳號從D2-D13）和模擬IO（引腳號從A2、A3）口排釘。（可以滿足使用杜邦線接插擴展模組的需求）。還有D0、D1串口引腳。
2、設有2個PH2.0 3P座子 和2個4P PH2.0 座子同時還有2個PH2.0 4P座子。
3、擴展板解析
數字IO口排釘（D2-D13）
可以指定這些IO口為數字輸出即輸出高電平或者低電平。D3管腳可以當硬體中斷管腳使用。D3,D10,D11腳位可以輸出模擬信號。
模擬IO口PH2.0 3P插座（A0,A1）和模擬IO口排釘（A2-A3）
可以指定這些I/O口模擬輸入和模擬輸入。模擬輸入返回的值為（0-1023）。模擬輸出的值為（0-255）。
G/V/A4(SDA)/A5(SCL)座子
該插座方便與一些用PH2.0 4P介面配合的模組对接。（適配模組：HS-S63-L”)TCS342顏色感應器、HS-F14LTM1650 四位LED數位管模組、HS-F15LTM637四位時鐘數位管模組、HS-F19LOLED顯示屏、HS-F21LLCD1602顯示屏、）
GND/A1/A0/VCC插座
該插座方便與一些用PH2.0 4P接口的配套模塊對接。（適配模塊：HS-SR04L）超聲波傳感器)
VCC/GND/RX（D0）/TX(D1) 4P 排釘
該排釘介面為開發板的串口通信介面。
