1、介紹

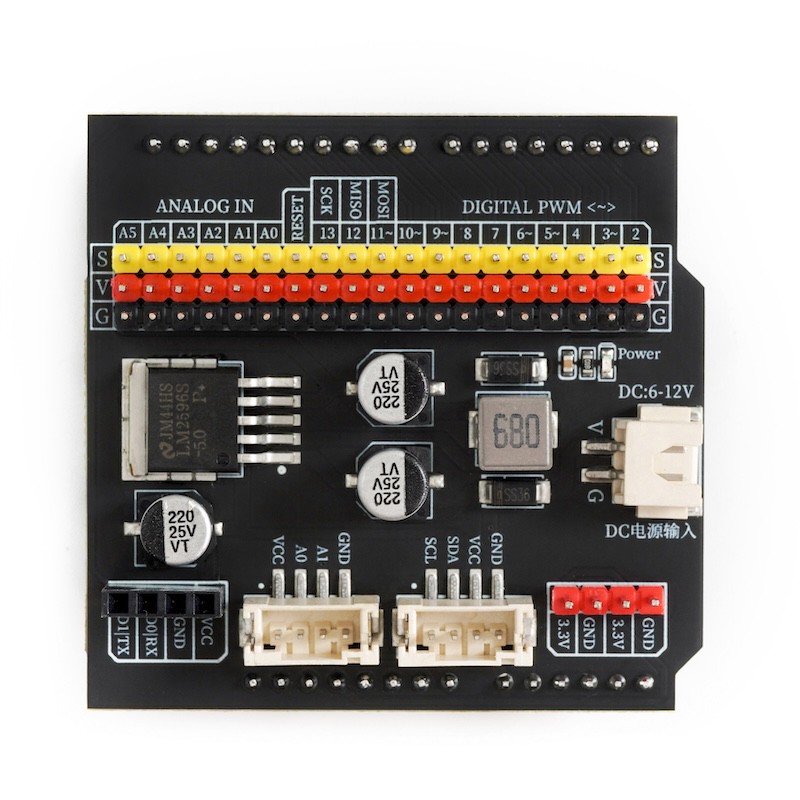

該擴展板是根據開發板Arduino Uno開發板設計的配套擴展板，把開發板的引腳引出來集成在一塊PCB電路板上。集成了電源穩壓晶片，擴展板驅動能力模組能力增強，同時擴展板預留3.3V的電源接口。擴展板可以直接接電源給開發板和模塊供電，電源輸入為6-9V。
2、特徵
2、設有2個4P PH2.0 座子。一個4P排母。
3、設有3.3V電源引腳，可以給外部電流要求小的模塊使用。
4、一個复位按鈕和一個接開發板D2引腳的按鈕
5、設有PH2.0 2P規格介面的DC電源輸入口，輸入電壓範圍為6-12V。
3、擴展板解析
數字IO口排釘（D2-D13）
可以指定這些IO口為數字輸出即輸出高電平或者低電平。D3管腳可以當硬體中斷管腳使用。D3,D10,D11腳位可以輸出模擬信號。
模擬IO口排釘（A0-A5）
可以指定這些I/O口模擬輸入和模擬輸入。模擬輸入返回的值為（0-1023）。模擬輸出的值為（0-255）。
G/V/A4(SDA)/A5(SCL) 4P插座
該插座方便與一些用PH2.0 4P介面配合的模組对接。（適配模組：HS-S63-L”)TCS342顏色感應器、HS-F14LTM1650 四位LED數位管模組、HS-F15LTM637四位時鐘數位管模組、HS-F19LOLED顯示屏、HS-F21LLCD1602顯示屏、）
GND/A1/A0/VCC 4P插座
該插座方便與一些用PH2.0 4P接口的配套模塊對接。（適配模塊：HS-SR04L）超聲波傳感器)
D1（TX）/D0（RX）/GND/VCC 4P 排母
該接口設置為串口通信接口。
