1、소개

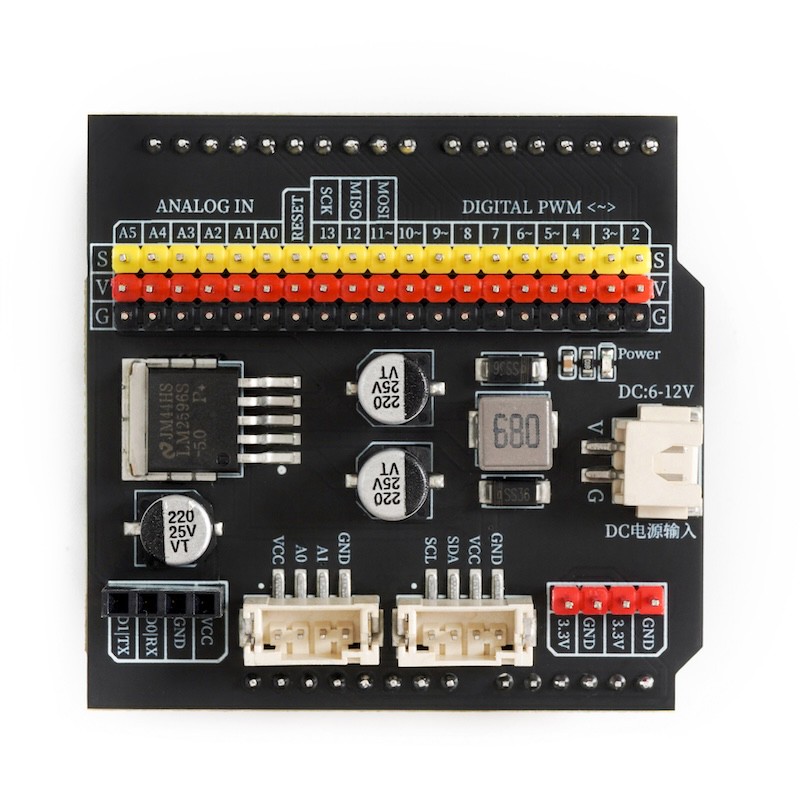

이 확장 보드는 Arduino Uno 개발 보드에 기반하여 설계된 부속 확장 보드로, 개발 보드의 패치를 빼내 PCB 전자 회로板上 통합합니다.전원 안정 칩을 통합하고, 확장 보드 드라이버 능력 모듈 능력을 강화했으며, 동시에 확장 보드에 3.3V 전원 인터페이스를 예약했습니다。보드는 개발 보드와 모듈에 전원을 공급할 수 있는 직접 연결 보드입니다. 전원 입력은 6-9V입니다。
2、특징
1、설정된 디지털 IO 포트 패인(핀 번호 D2-D13)과 아날로그 IO(핀 번호 A0-A5) 패인.（만족스러워 사용할 수 있는 두빵선 접插件 확장 모듈의 요구를 충족합니다）。동시에 초기화 인터페이스 파이널을 개발자가 사용할 수 있습니다.
2、2개의 4P PH2.0 축자가 있으며, 하나의 4P 배선자가 있습니다。
3、3.3V 전원핀을 가지고 있으며, 외부에서 작은 전류 요구 모듈에 사용할 수 있습니다。
4、한 개의 리셋 버튼과 개발 보드 D2핀에 연결된 버튼
5、PH2.0 2P 스펙 인터페이스를 가진 DC 전원 입력 포트로, 입력 전압 범위는 6-12V입니다。
3、확장판 해석
디지털 IO 포트 패치 (D2-D13)
이 IO 핀을 디지털 출력으로 설정할 수 있습니다. 즉, 높은 전압이나 낮은 전압을 출력합니다.D3핀은 하드웨어 인터럽트 핀으로 사용할 수 있습니다.D3,D10,D11핀은 아날로그 신호를 출력할 수 있습니다.
모의 IO 포트 배선(A0-A5)
이 IO 포트를 모의 입력으로 설정할 수 있습니다. 모의 입력은 (0-1023)의 값을 반환합니다. 모의 출력은 (0-255)의 값을 가집니다.
G/V/A4(SDA)/A5(SCL) 4P 충자
이 좌석은 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-S63-L)TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널、）
GND/A1/A0/VCC 4P 충자
이 거주자는 PH2.0 4P 인터페이스를 사용하는 일부 모듈과 호환되게 설치되었습니다. (호환 모듈: HS-SR04L)超음파 센서)
D1(전송)/D0(수신)/GND/VCC 4P 배선모듈
이 인터페이스는 시리얼 통신 인터페이스로 설정되었습니다。
