1、소개

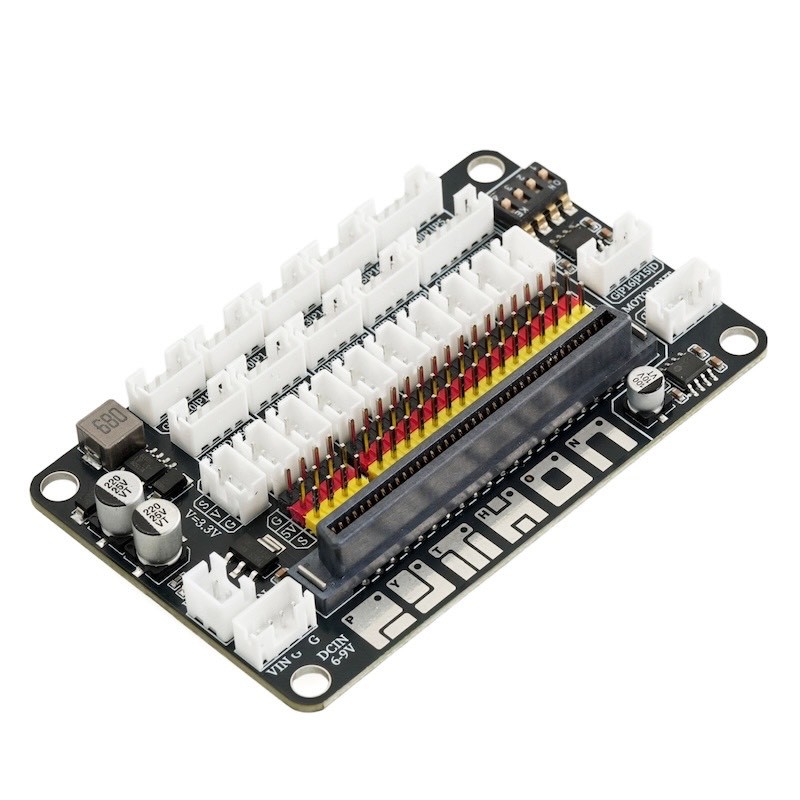

이는 제어보드를 위해 설계된 다능성 확장보드로, XH2.54 전원 포트(DCIN:7-12V)를 장착하고 있으며, 7-12V 넓은 전압 입력을 지원하여 확장보드와 제어보드에 전원을 공급합니다. 전원 스위치와 신호 표시등이 있어 전원 공급 상태를 직관적으로 제어하고 표시합니다.2.54mm 레이저 인터페이스: 일반 듀폰 라인 호환.
2、특징
1、다양한 복합 인터페이스 제공, 여러 장치 동시 확장 지원
2、보드 내부 전원 스위치, 확장 보드 전원을 편리하게 제어할 수 있습니다
3、보드 내부 2.54 밀도 G|V|S 확장 패널 인터페이스, 센서를 더 편리하게 연결할 수 있습니다
4、보드 내 모터 신호 블록 스위치, 모터 제어 요구를 유연하게 충족합니다
5、XH2.54 전원 포트, 리튬이온 배터리 공급을 쉽게 연결할 수 있습니다
3、확장판 해석
IO口P0,P1,P2,P8,P13,P14,P15,P16이 PH2.0 3P 케이스입니다.
이 포트는 3P PH2.0 접속자로 연결되어 있으며, 초보자가 쉽게 케이블을 연결할 수 있도록 설계되었습니다。
P1,P0,V,G좌자/P16,P15,V,G좌자/P19,P20,V,G/P9,P8,V,G좌자
이 구성자 전자 회로는 VCC/38/39/GND로 설계되어, PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 제공합니다. (호환 모듈: HS-S63-L)TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널、）
P0,P1,P2,V,G좌자/P9,P14,P13,V,G좌자
이 케이스 서브커트는 12/10/11/V/G로 설계되어 있으며, PH2.0 5P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. 예를 들어, HS-F13L8x8 포인트 매트릭스 디스플레이 모듈、HS-F24-L1개의 디지털 디스플레이)
D,P13,P14,G좌자/D,P15,P16,G좌자
이 장자 회로 설계는 로봇베이스 기계만 연결할 수 있습니다. 개발 보드의 오른쪽 아래의 스위치를 왼쪽과 오른쪽으로 이동하여 수동으로 제어할 수 있습니다.,P13,P14,P15,P16기계에 연결되지 않습니다.주의할 것입니다. P13, P14, P15, P16을 다른 용도로 사용할 때는 스위치를 off로 설정해야 합니다!!
