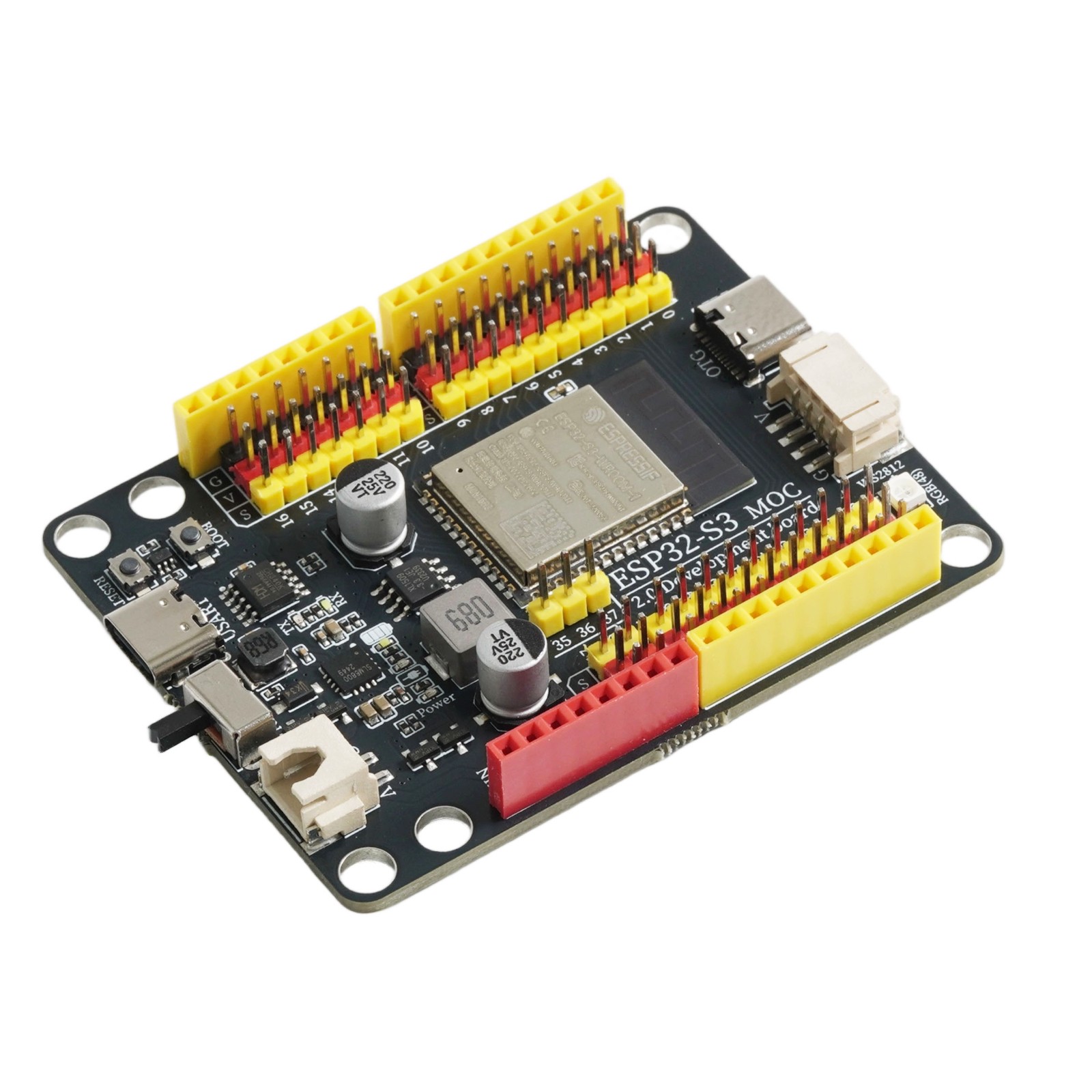

1、소개
ESP32-S3은 2.4 GHz Wi-Fi와 Bluetooth 5 (LE)를 통합한 MCU 칩으로, 장거리 모드 (Long Range)를 지원합니다.ESP32-S3을 탑재한 Xtensa® 32비트 LX7 양심성 처리기, 주파수가 최대 240 MHz에 이르며, 내장된 512 KB SRAM (TCM)을 갖추고 있으며, 45개의 프로그램 가능 GPIO핀과 풍부한 통신 인터페이스를 가지고 있습니다。ESP32-S3이 더 큰 용량의 빠른 Octal SPI 플래시와 외부 RAM을 지원하며, 사용자가 데이터 캐시와 명령 캐시를 설정할 수 있습니다.ESP32-S3-WROOM-1-N16R8 한국어 버전
로직스 공식 데이터 매뉴얼: esp32-s3-wroom-1_wroom-1u_한국어 데이터시트.pdf
2、기술 스펙ifik에션
マイ크로컨트롤러 | ESP32-WROOM-32E |
작업전압 | 3.3V |
추천 입력 전압 | 6-12V(DC 직류전기) |
디지털 핀 | 29 개 |
모의 입력 핀 | 18 개 |
다운로드 인터페이스 | USB Type-C |
WIFI | 2.4 GHz Wi-Fi (802.11b/g/n) |
블루투스 표준 | 블루투스 5 모듈 |
칩 클로크 주파수 | 240 MHz |
확장 Flash | 16 MB |
SRAM | 512 KB |
RTC SRAM | 16 KB |
내장된 ROM | 384 KB |
3、특징
1、한국어로 사용되는 것은 엘리신 회사가 2024년에 출시한 전용 새로운 ESP32-S3-WROOM-1 모듈입니다
2、加强供電，G|V能够提供最大3.3V 40mA的輸出能力
3、보드 내 전원과 전원 선택 회로 보호
4、Type-C 통신 인터페이스, 정반을 구분하지 않아 사용이 더 편리합니다

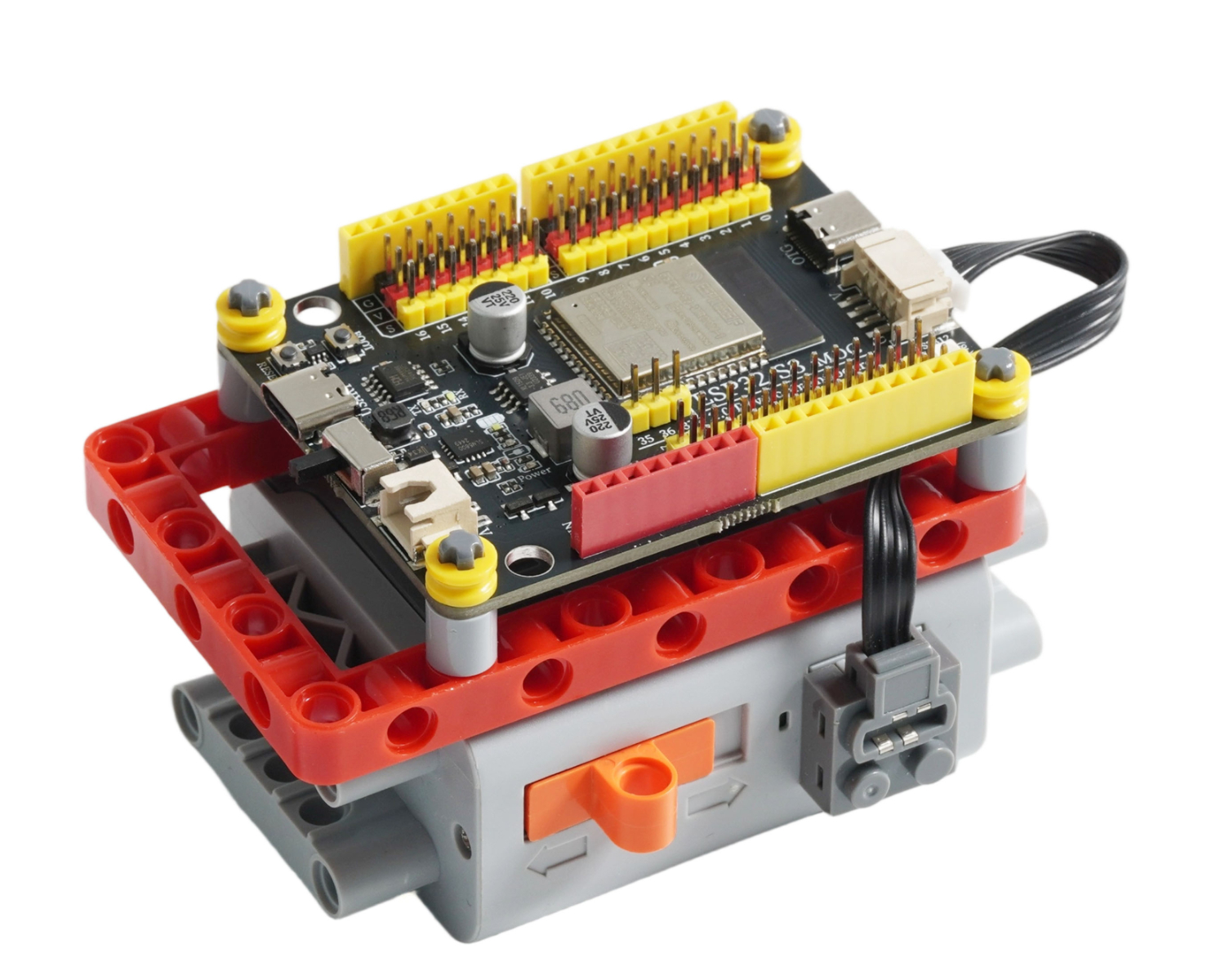

5、레고 배터리 상자 입력 인터페이스를 지원하며, 6-12VDC 입력이 가능합니다
6、보드에 설치된 2.54 공간 간격 G|V|S 확장 패치 인터페이스, 확장 보드 사용 없음

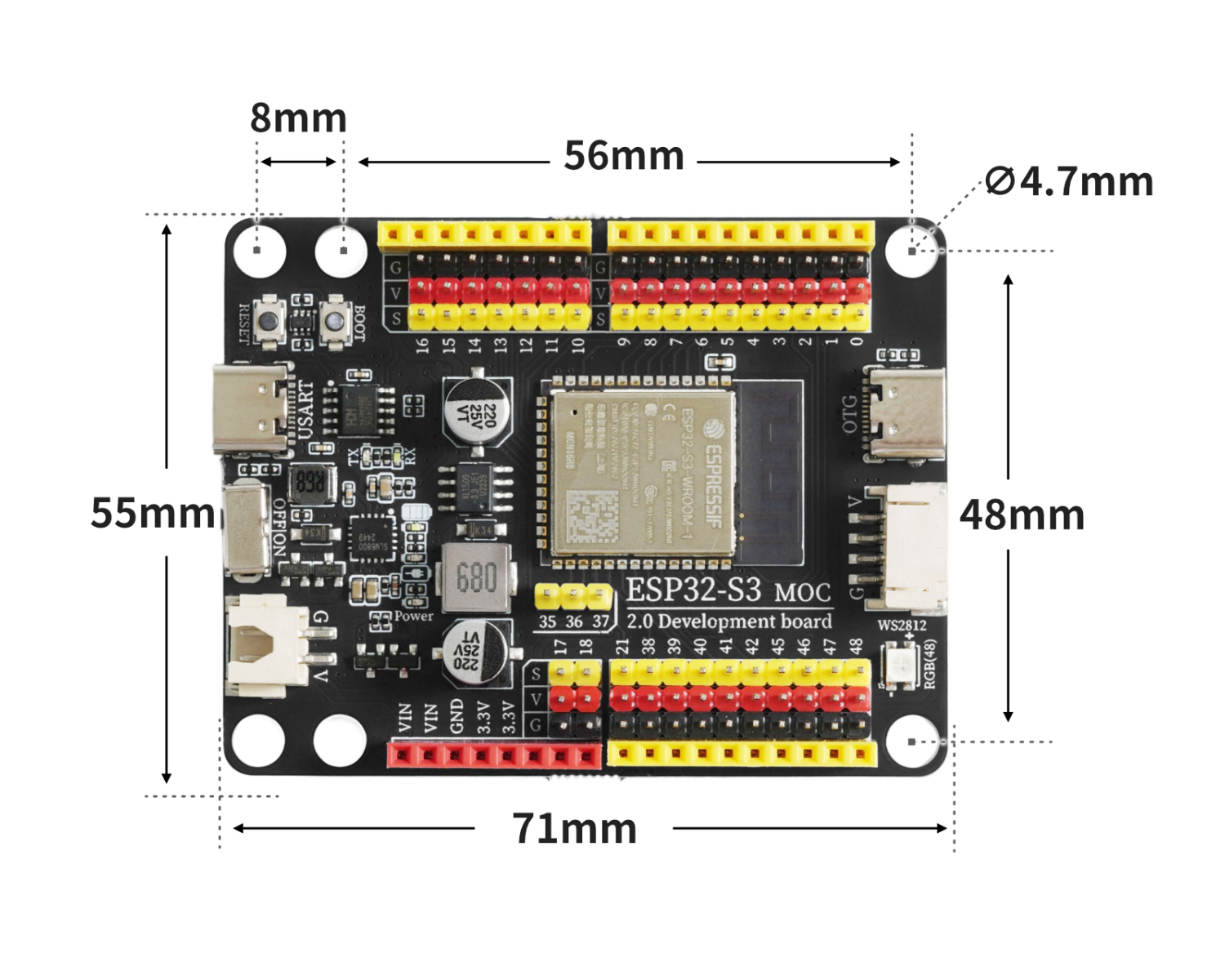

4、회로판 크기

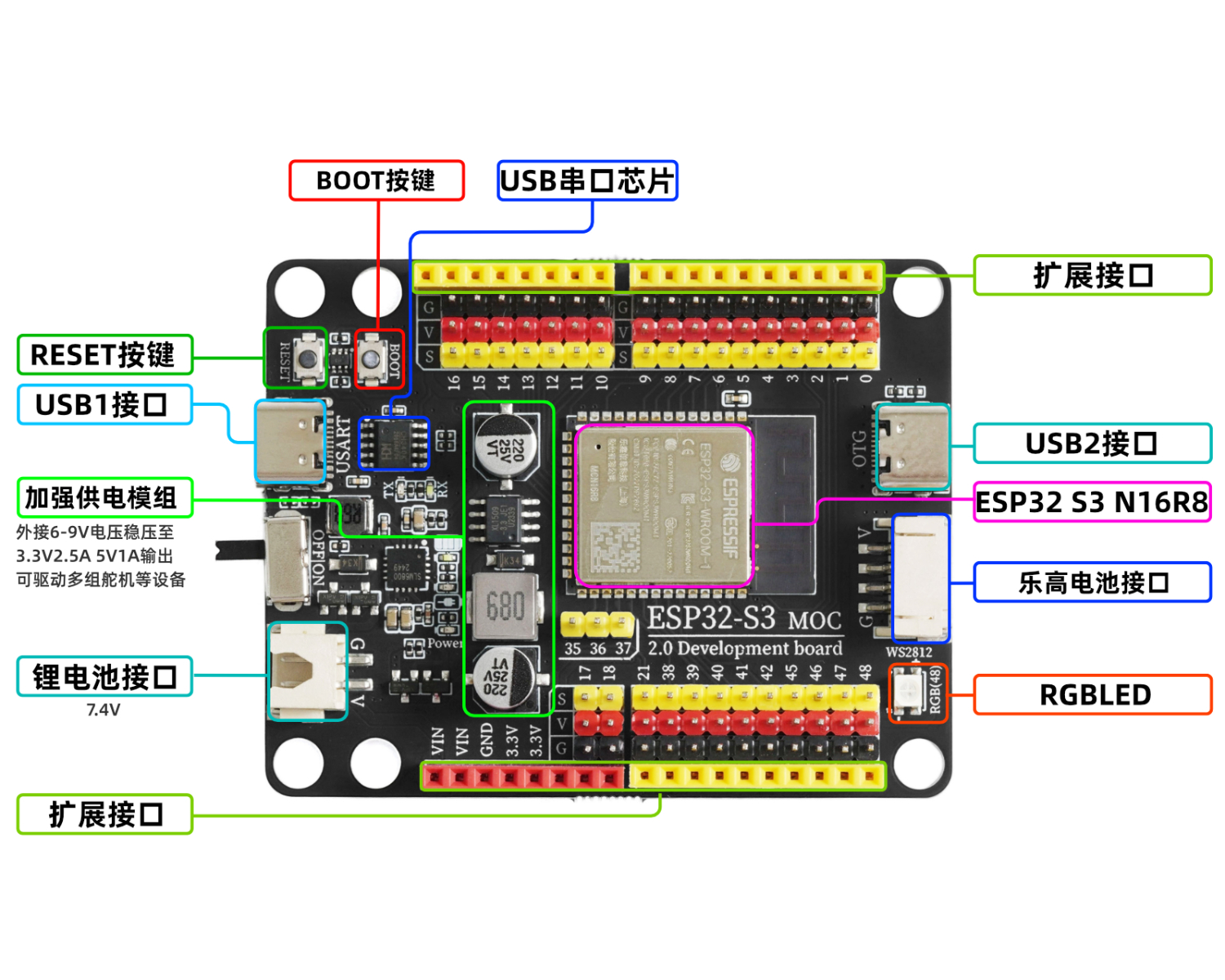

5、개발 보드 해석
6、드라이버 다운로드 및 설치
Windows 7, 8, 10, 11 시스템 USB 드라이버 다운로드 및 설치 방법:点击查看
Mac OS 시스템 USB 드라이버 다운로드:CH34X USB串行Mac OS 드라이버 다운로드 및 설치 안내

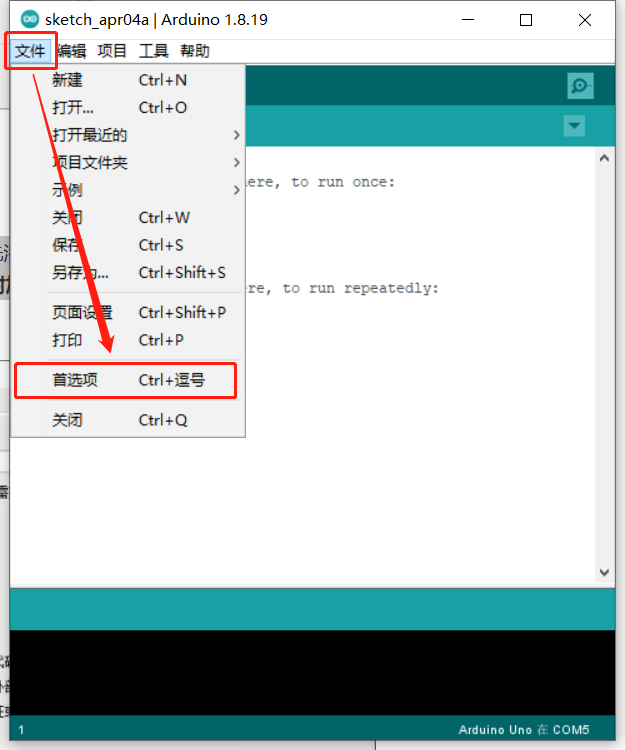

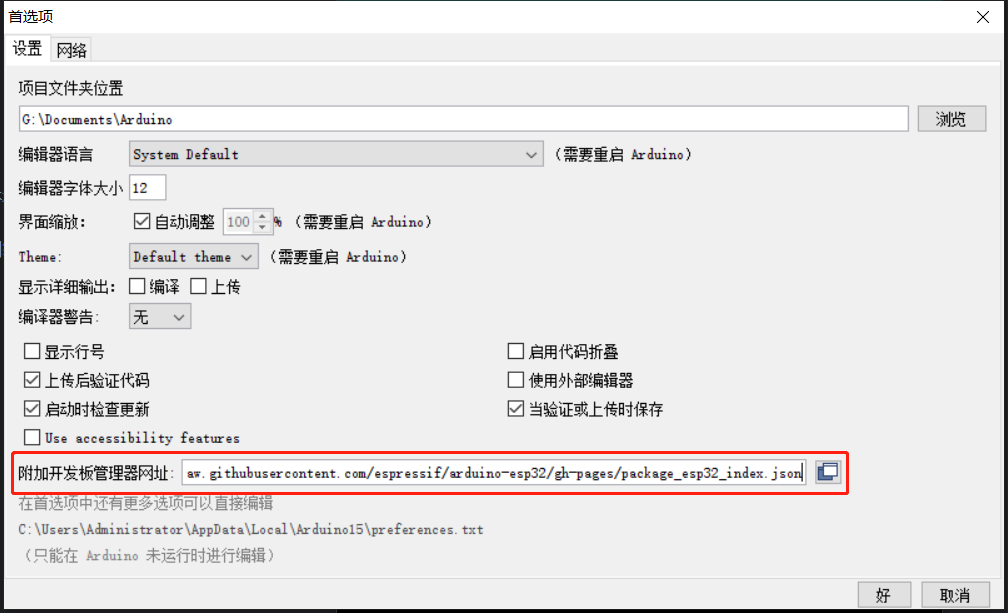

아래의 링크를 추가 개발 보드 관리 웹사이트에 복사 붙여넣기로 하세요：

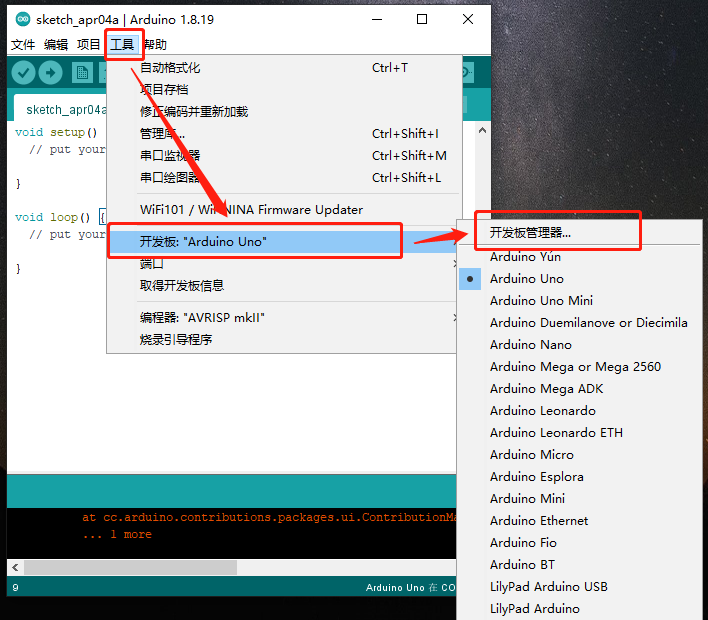

ESP32 개발 보드를 설치한 후, 도구 메뉴에서 개발 보드 -> 개발 보드 관리자...을 선택하세요...

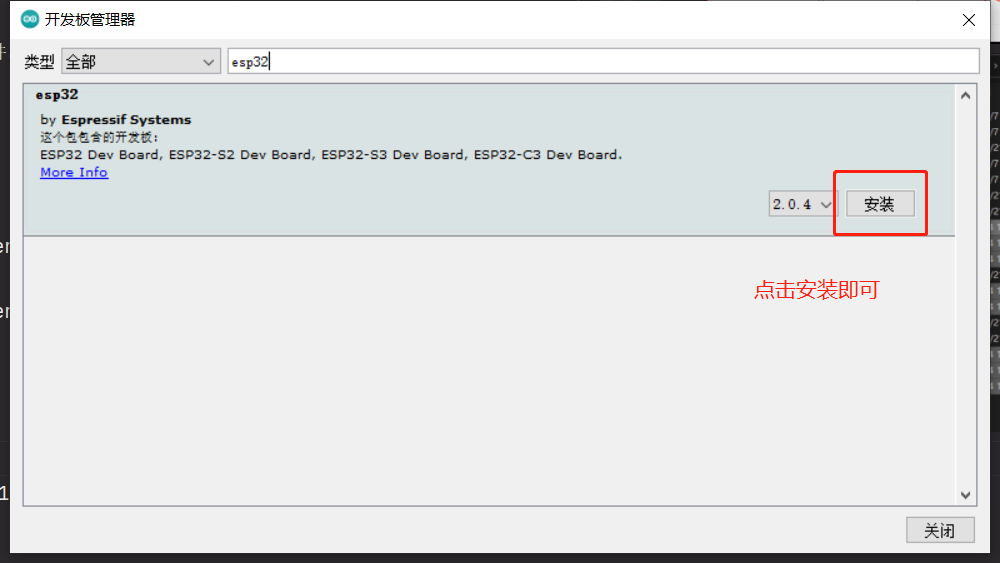

검색 바에서 esp32을 검색하면 esp32 라이브러리를 볼 수 있으며, 최신 버전을 선택하고 설치를 클릭하면 설치가 완료될 수 있습니다.

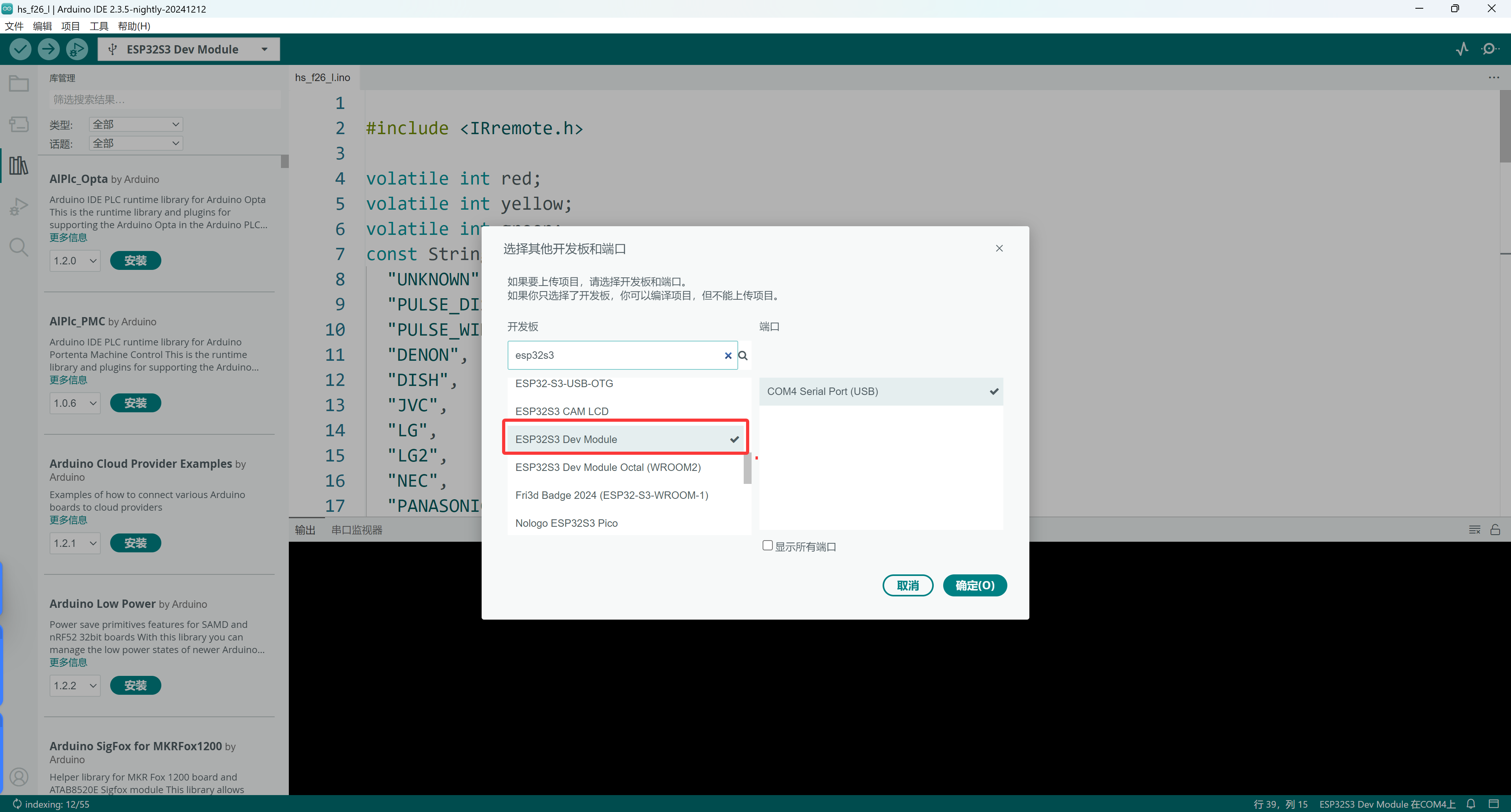

개발 보드를 선택하세요. ESP32-S3 Dev Module을 선택하고, ESP32-S3와 일치하는 포트를 선택하세요.

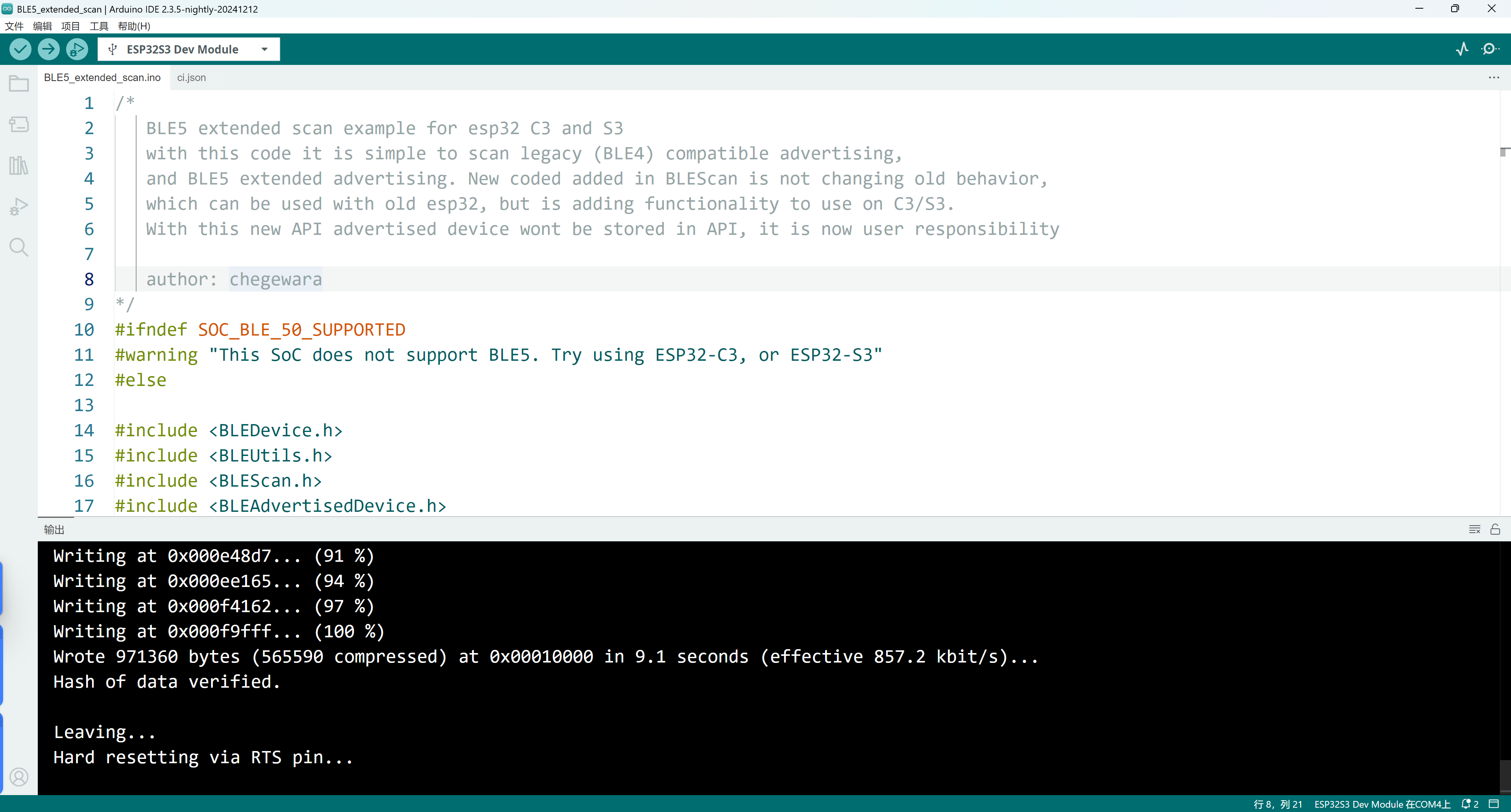

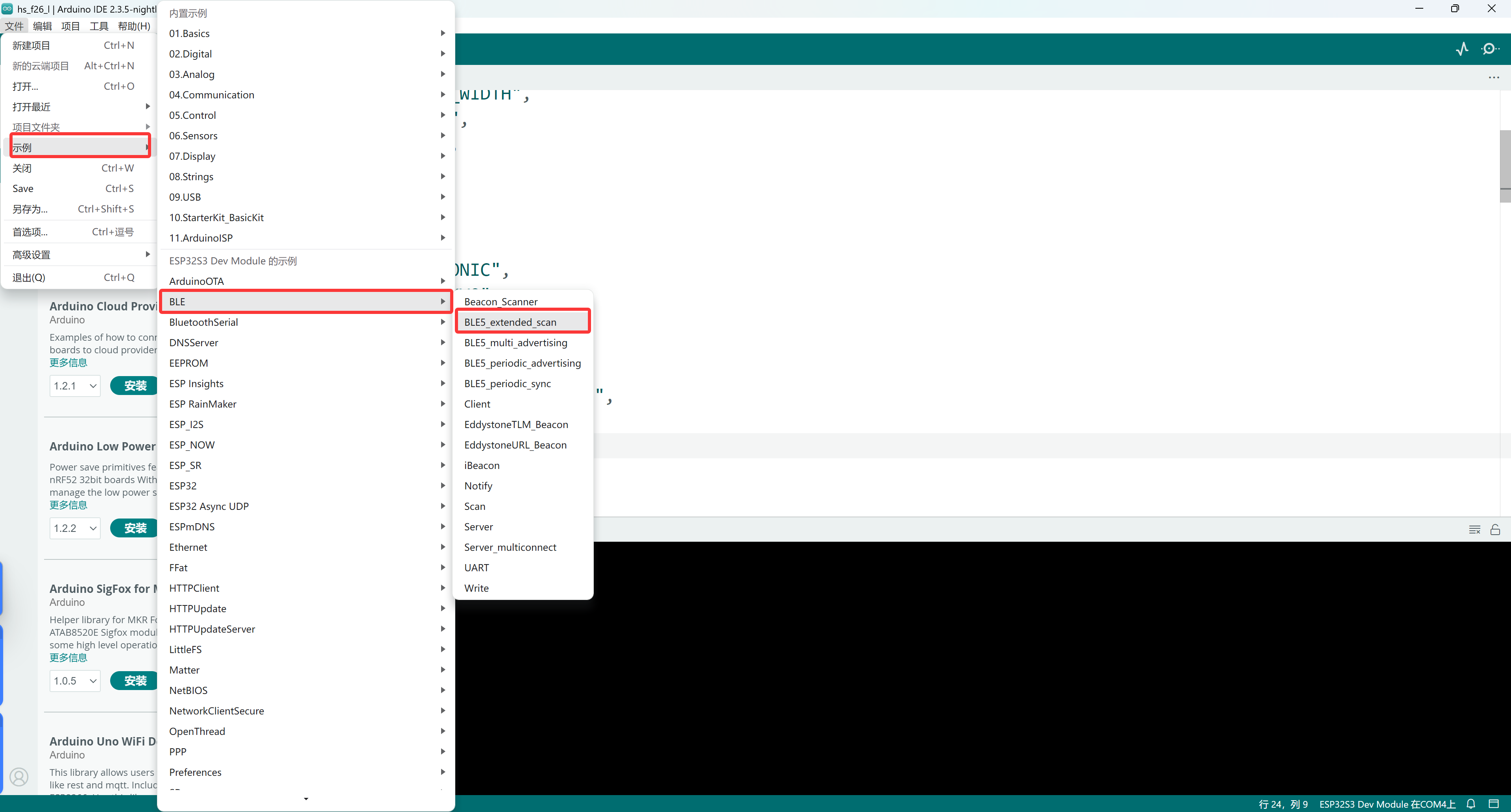

최종적으로, 우리는 공식 예제 코드를 찾아서 업로드했습니다.
일반적으로 문제: 업로드 실패 해결 방법: 개발 보드에 연결된 모듈을 모두 벗어내세요.
