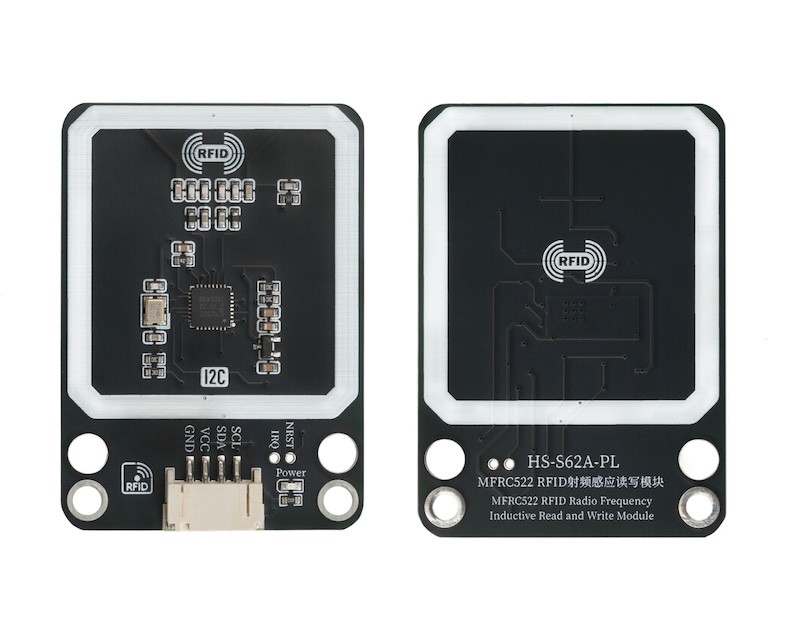

HS-S62-L NFC 감지 읽기/쓰기 모듈 RC522

1、소개

NFC感应읽쓰기 모듈은 일반적으로 레이저感应 원리를 기반으로 하며, RFID 태그, NFC 태그와 같은 인식 매체를 가진 물체가 그의 효과적인 감응 범위(감응 거리는 모듈 유형과 파워에 따라 다르며, 몇 센티미터에서 수 미터에 이르기까지 다르다)에 들어갈 때, 자동으로 감응하여 해당 물체를 인식하고, 그 다음의 데이터 교환 작업을 유발하여 자동 출입문 시스템에서 자주 사용된다. 그리고 인증된 감응 카드를 가진 사람이 읽기 장치에 특정 거리에서 가까워지면 출입문이 자동으로 열린다.

2、시뮬레이션 그래프

NFC 감응 쓰기/읽기 모듈 RC522-HS-S62-L 시뮬레이션도点击查看

3、모듈 매개변수

• 전원 공급 전압: 3.3V-5V

• 연결 방식: 7P 도방선 연결선

• 설치 방법:乐乐고 구축

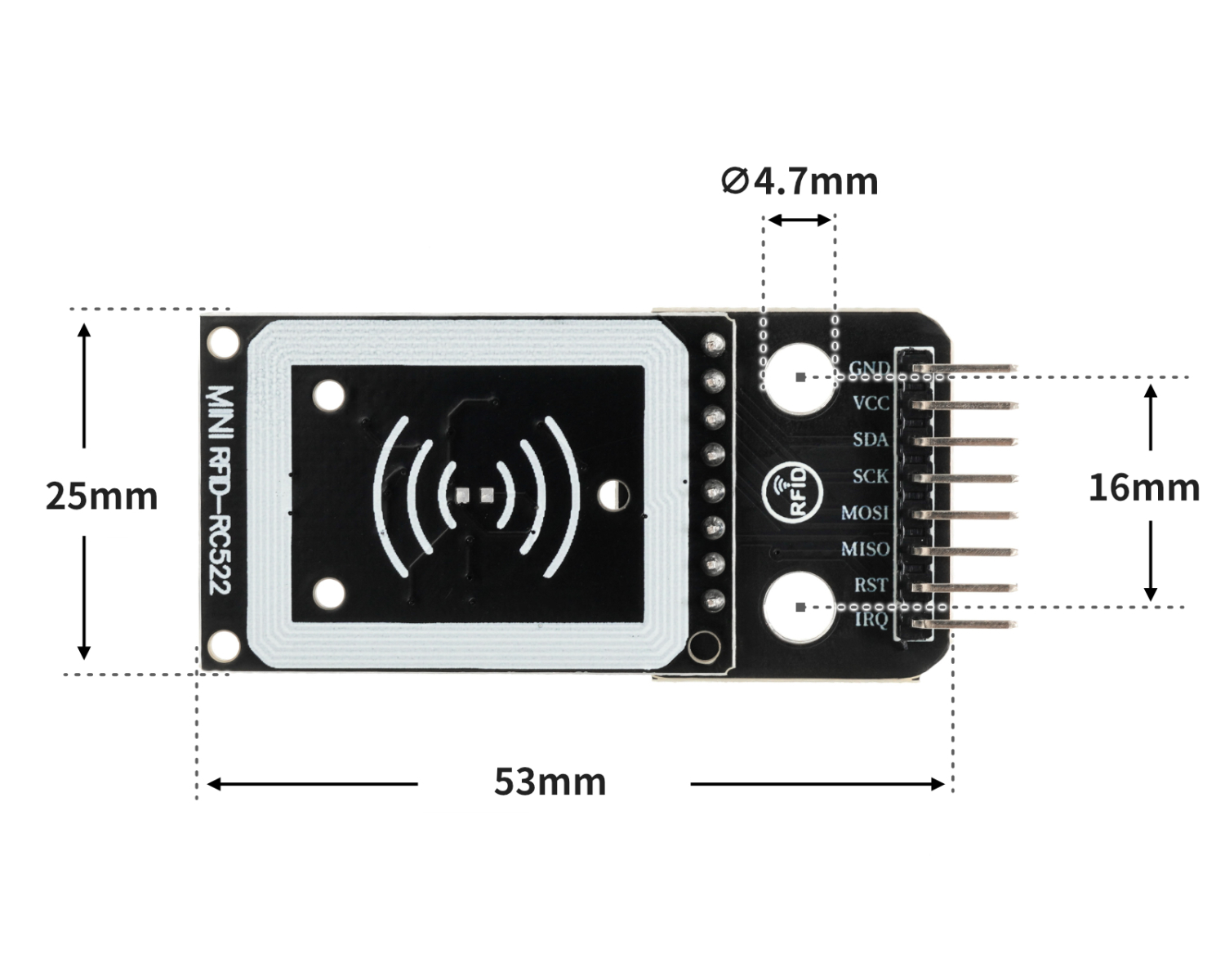

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

#include <SPI.h>
#include <MFRC522.h>
#include <Servo.h>

String card[]={"33cb0327","8ff9f659"};

String name[]={"YOU","I"};

MFRC522 rfid(10, 9);
String RFID_CardUID;
Servo servo_3;

String MFRC522_ReadCardUID(MFRC522 *_name){
  String _CardUID = "";
  for (byte _i = 0; _i < _name->uid.size; _i++){
    if(_name->uid.uidByte[_i] < 0x10)
      _CardUID += "0";
    _CardUID += String(_name->uid.uidByte[_i], HEX);
  }
  return _CardUID;
}

boolean MFRC522_IsNewCard(MFRC522 *_name){
  if(!_name->PICC_IsNewCardPresent())
    return false;
  if(!_name->PICC_ReadCardSerial())
    return false;
  return true;
}

void setup(){
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  RFID_CardUID = "";
  Serial.println("读取RFID卡号测试");
  servo_3.attach(3);
}

void loop(){
  servo_3.write(80);
  delay(10);

  if(MFRC522_IsNewCard(&rfid)){
    RFID_CardUID = MFRC522_ReadCardUID(&rfid);
    Serial.println(String("Card UID：") + String(RFID_CardUID));
    for (int i = (0); i <= (sizeof(card)/sizeof(card[0])); i = i + (1)) {
      if (RFID_CardUID == card[i]) {
        Serial.println(name[i]);
        servo_3.write(173);
        delay(2000);

      }
      servo_3.write(80);
      delay(10);
    }
    rfid.PICC_HaltA();
    rfid.PCD_StopCrypto1();
  }
  delay(10);

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

待更新...

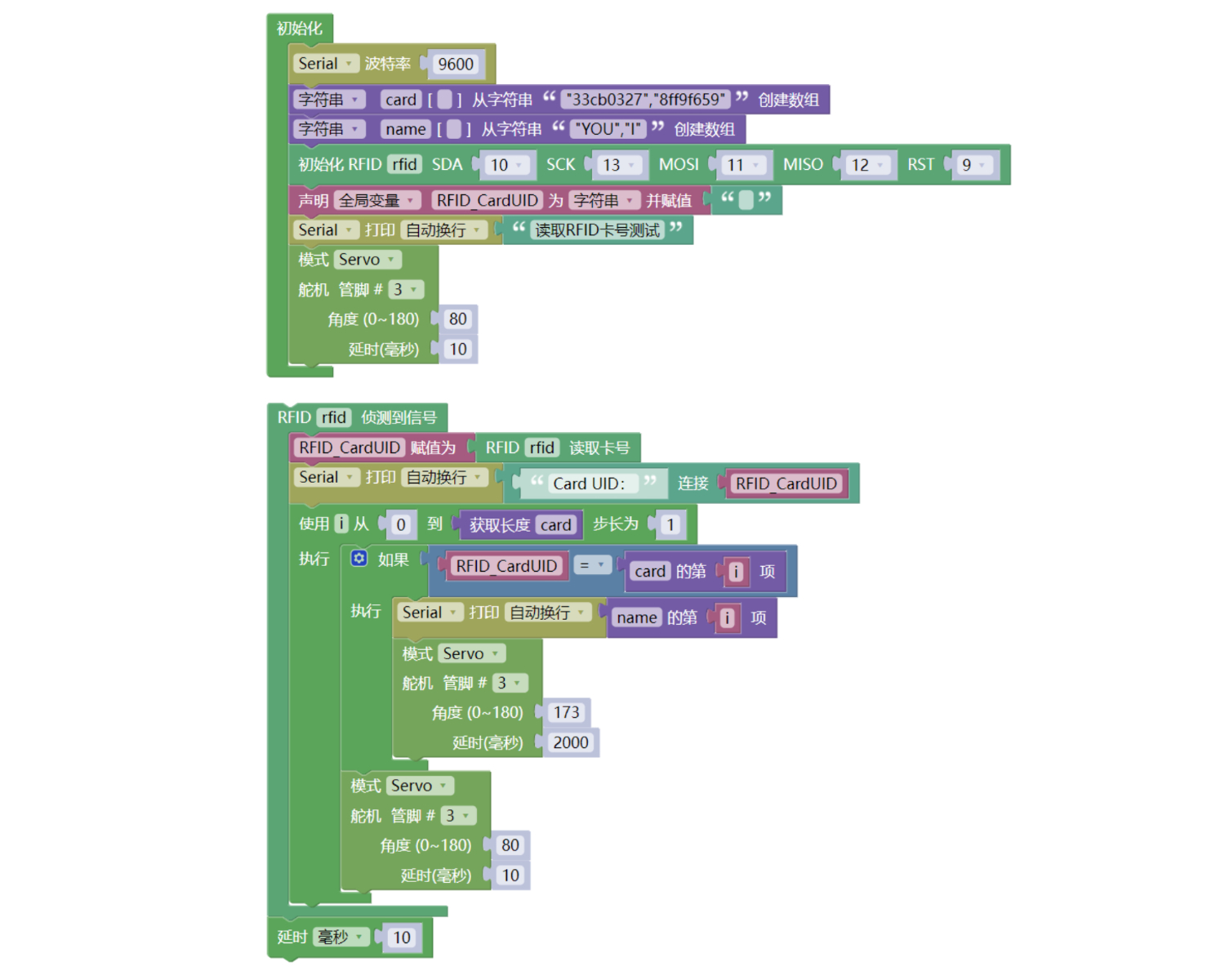

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

이미지 업데이트 예정...

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• UNO-R3 개발 보드 *1

• UNO-R3 EXP 확장판 *1

• USB type-c 데이터 케이블 *1

• NFC 감지 쓰기/읽기 모듈 RC522（HS-S62-L）*1

• 7P 도방선 *1

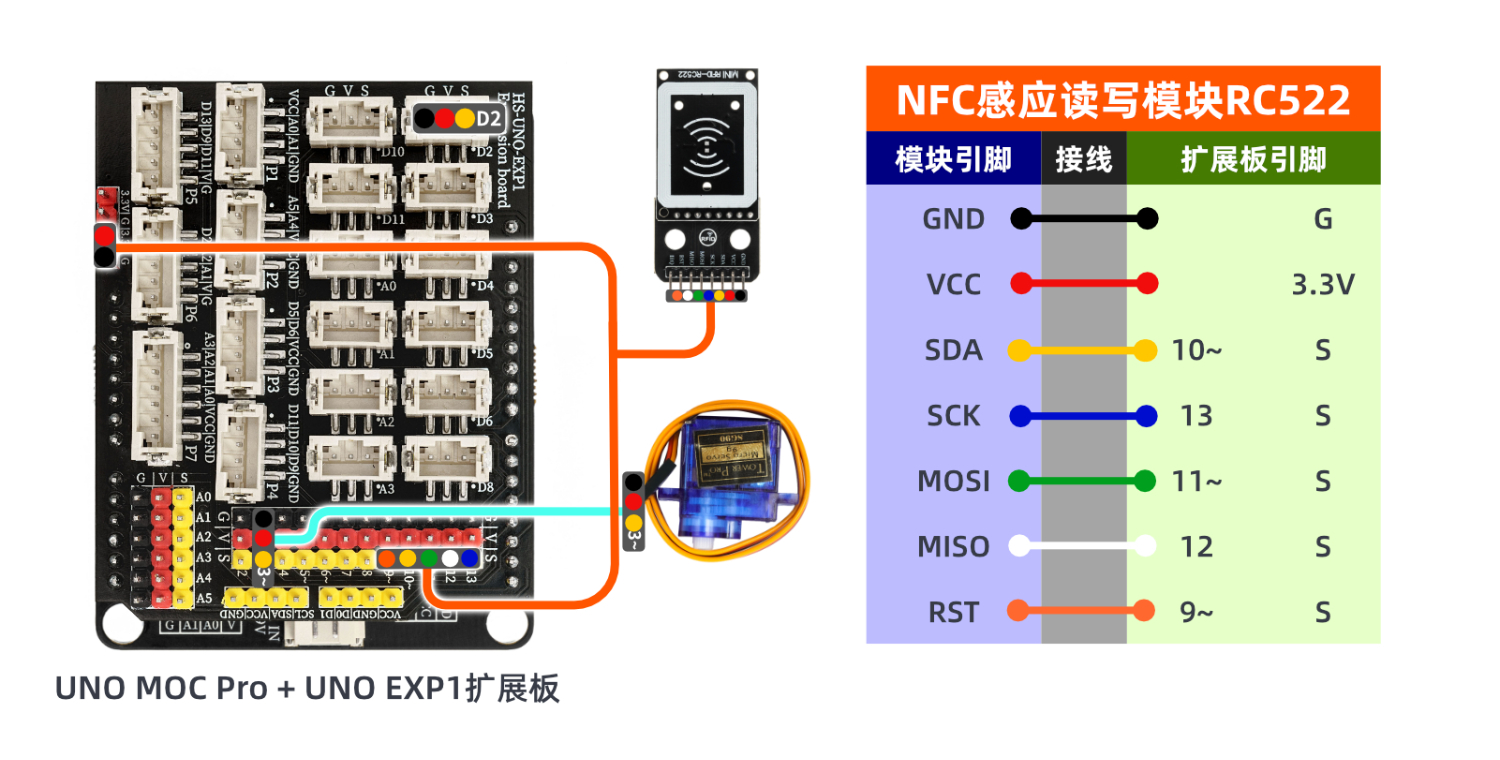

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

Arduino UNO 비디오 강의:点击查看

ESP32 Python 비디오 강의：点击查看

10、테스트 결과

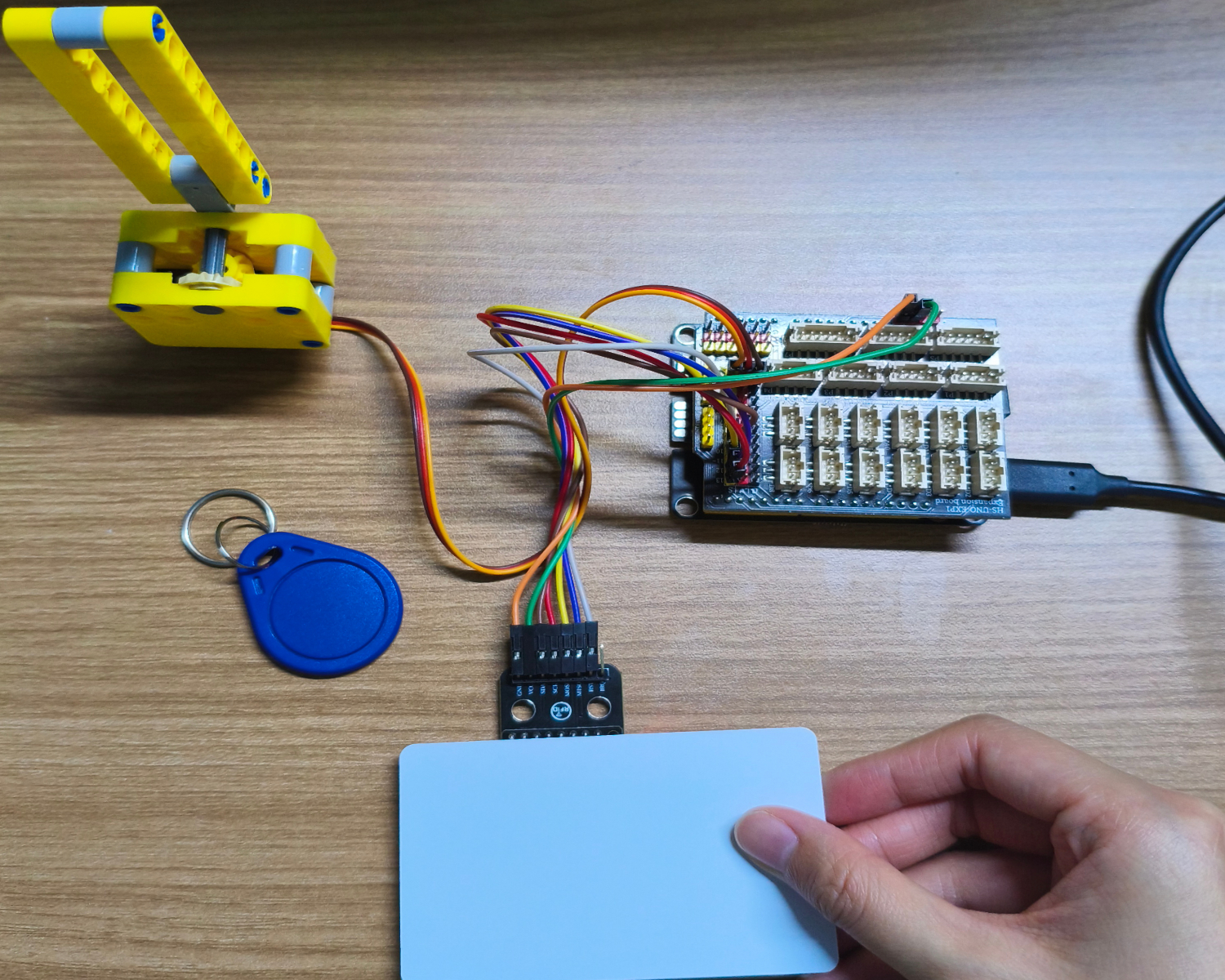

Arduino UNO 테스트 결과：

선을 연결한 장치를 사용하여 Arduino UNO 개발 보드에 프로그램을 업로드한 후, 카드를 스캔하면 서보 모터가 회전하여 블록을 상하로 움직여 문을 열고 닫는 모션을 흉내내는 데 사용됩니다。
