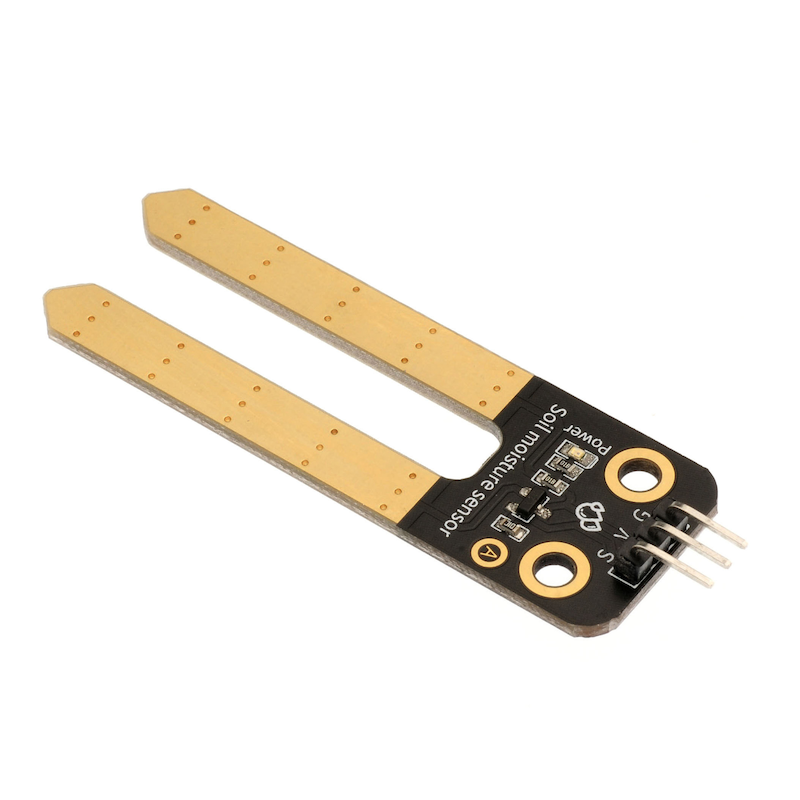

HS-S33A 土壤濕度感測器

1、介紹

土壤濕度感應器模塊有兩條銅條是感應探头。將它們插入土壤時，它們可以檢測到土壤的水分。土壤濕潤，導電性越好，反映出它們之間的電阻越低。土壤乾燥,導電性就相對差一點，因此他們之間的電阻越高。它是模擬感測器，因此我們通過模擬輸入獲得電壓值。因為土壤的濕度可以分為幾個等級，當我們使用土壤濕度感應器做一個自動澆花系統的時候，將方便的使用。

2、原理圖

土壤濕度感測器-HS-S33A 原理圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：2.54mm排釘
安裝方式：雙螺絲固定

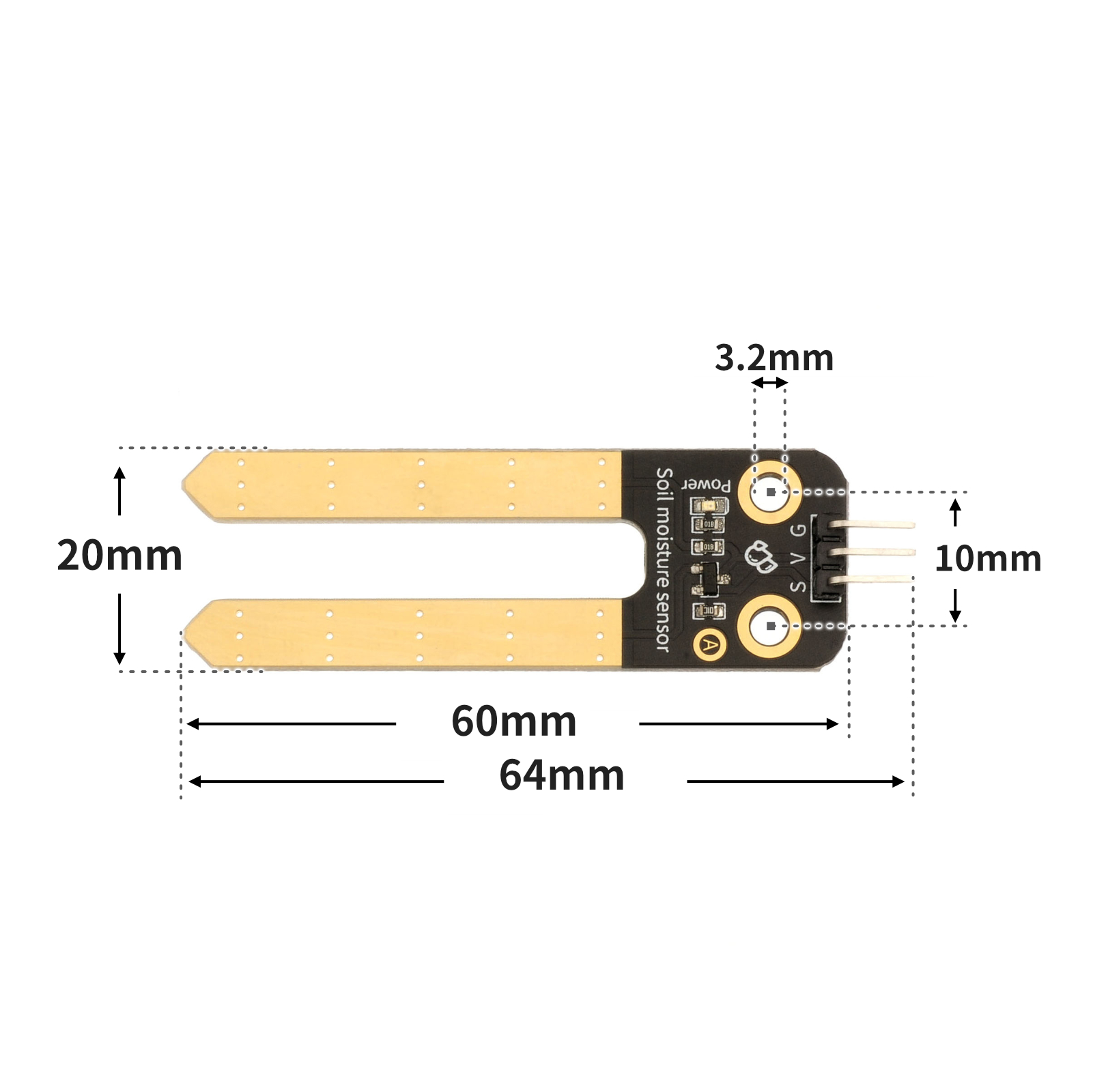

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
}

void loop(){
  delay(1000);
  Serial.println(analogRead(A0));

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import time


adc32 = machine.ADC(machine.Pin(32))
while True:
    print(adc32.read_u16())
    time.sleep_ms(200)

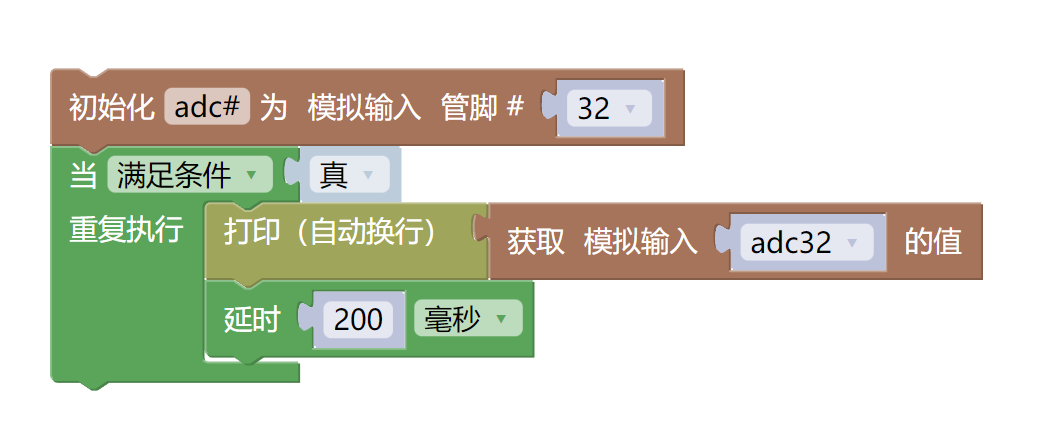

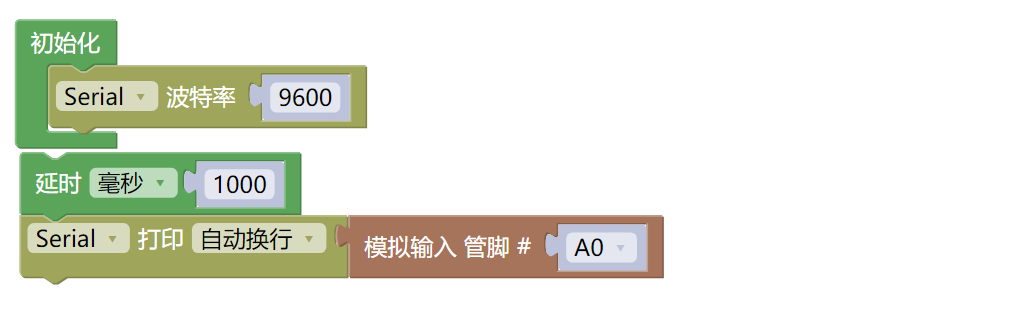

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

HELLO STEM UNO R3 PRO 開發板 *1
USB type-c 資料線 *1
土壤濕度感測器模組（HS-S33A）*1
1P母對母杜邦線 *3條或 3P母對母杜邦線 *1條

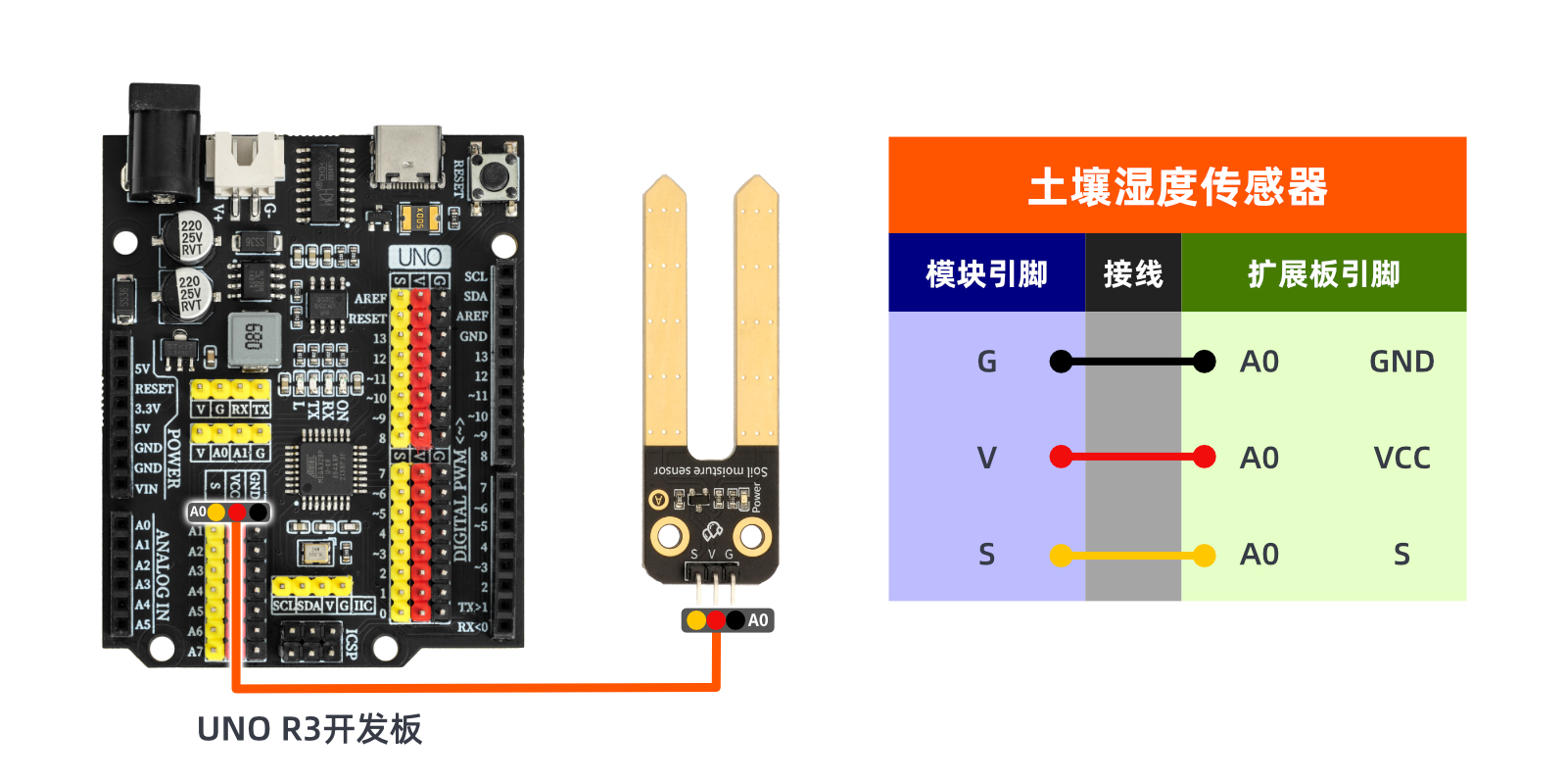

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

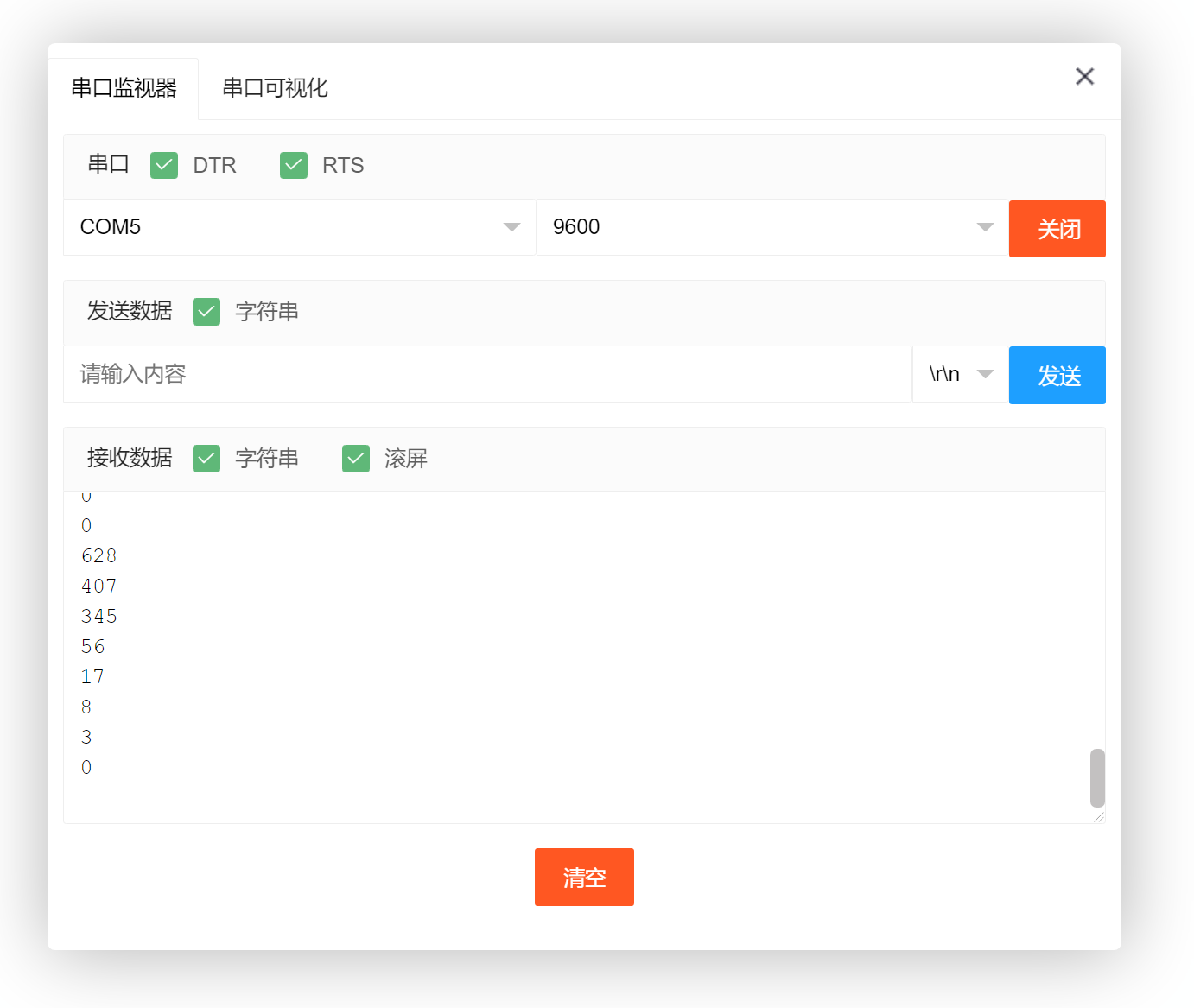

10、測試結果

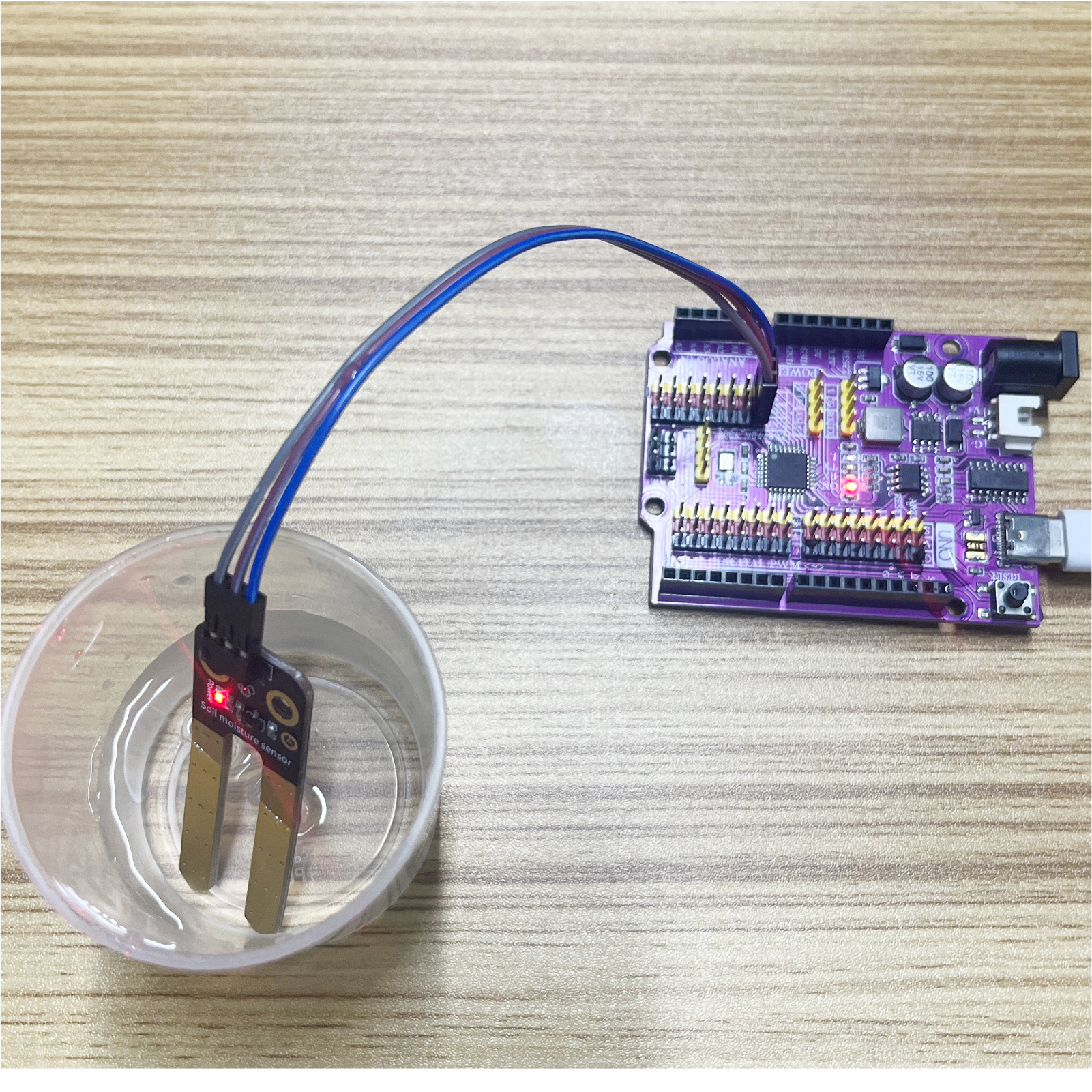

Arduino UNO 混试结果：
