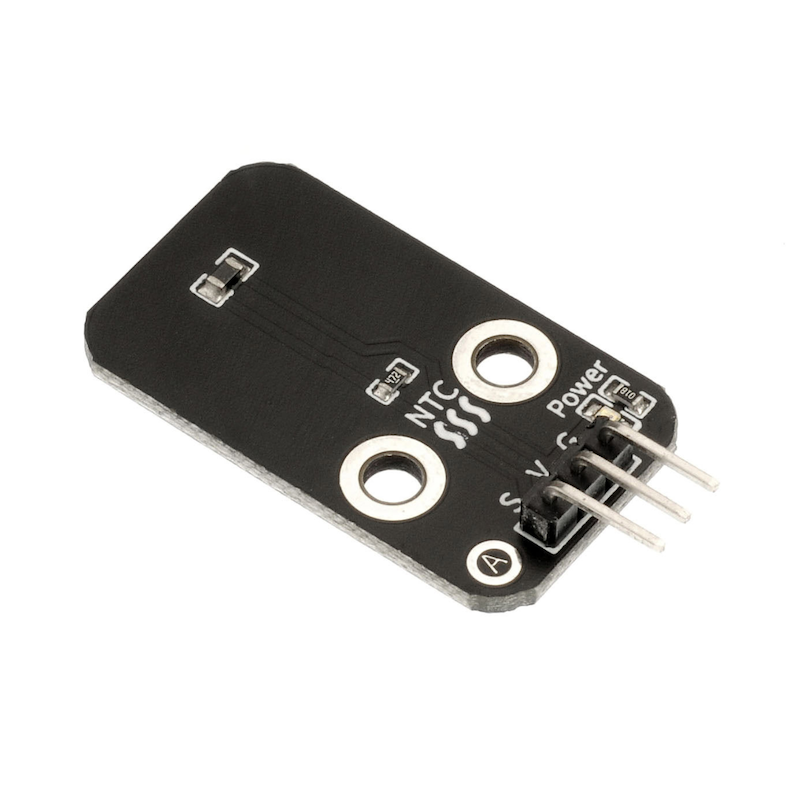

HS-S35A 熱敏感測器

1、介紹

熱敏電阻器是敏感元件的一類，按照溫度係數不同分為正溫度係數熱敏電阻器(PTC)和負溫度係數熱敏電阻器(NTC)。熱敏電阻器的典型特點是對溫度敏感，不同的溫度下表現出不同的電阻值。正温度系數熱敏電阻器(PTC)在溫度越高時電阻值越大，負溫度系數熱敏電阻器(NTC)在溫度越高時電阻值越低，它們同屬於半導體器件。

2、原理圖

熱敏傳感器-HS-S35A 原理圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：2.54mm排釘
安裝方式：雙螺絲固定

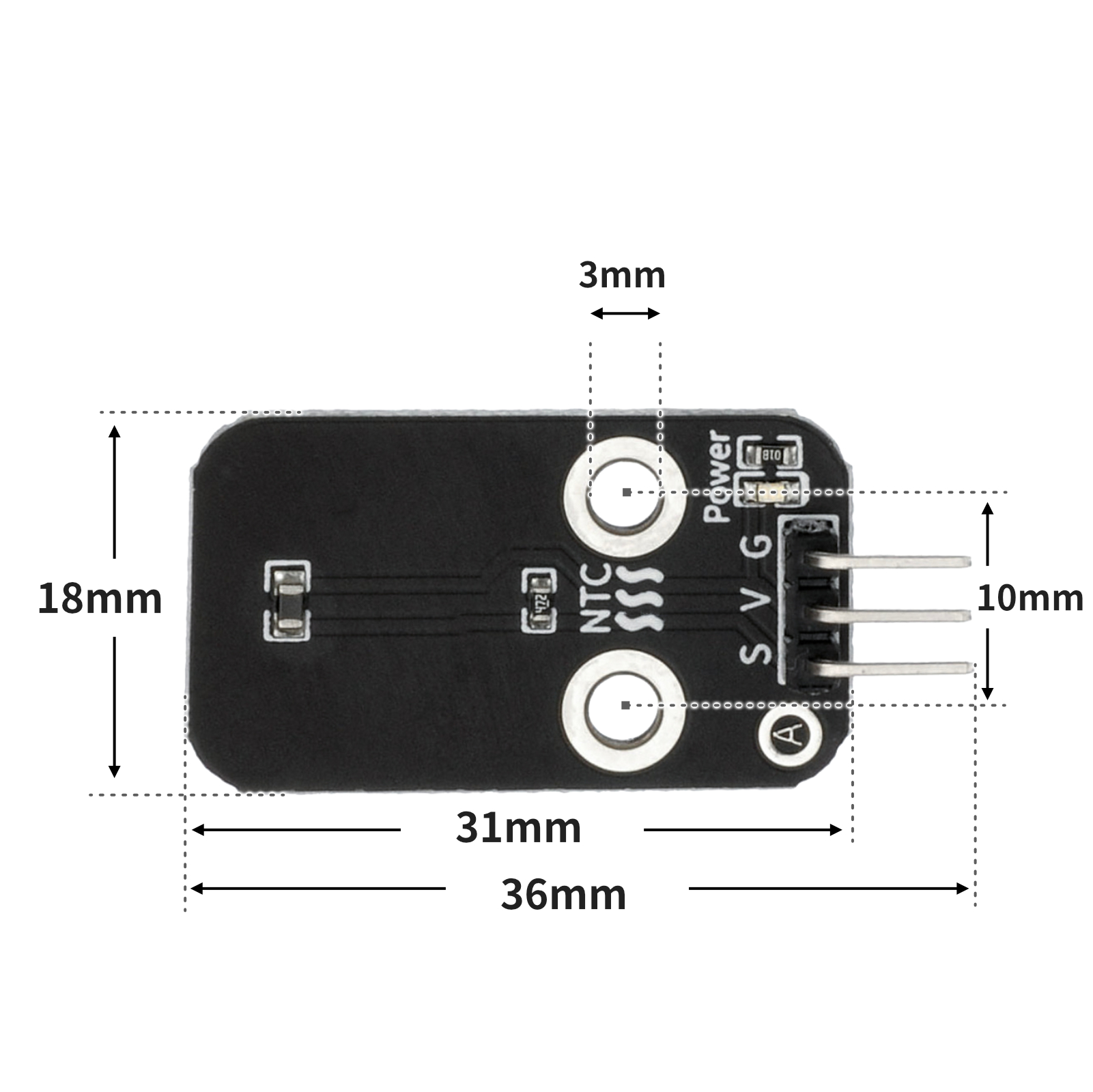

4、電路板尺寸

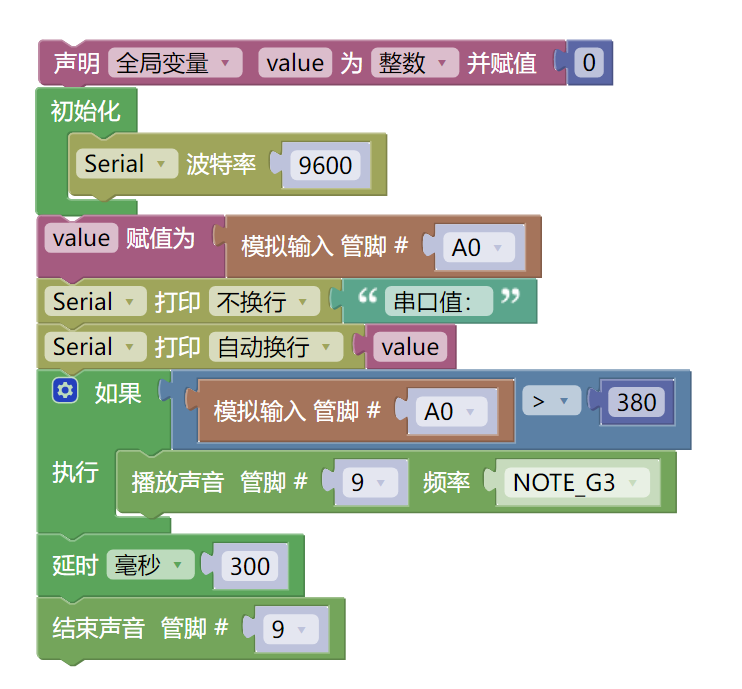

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

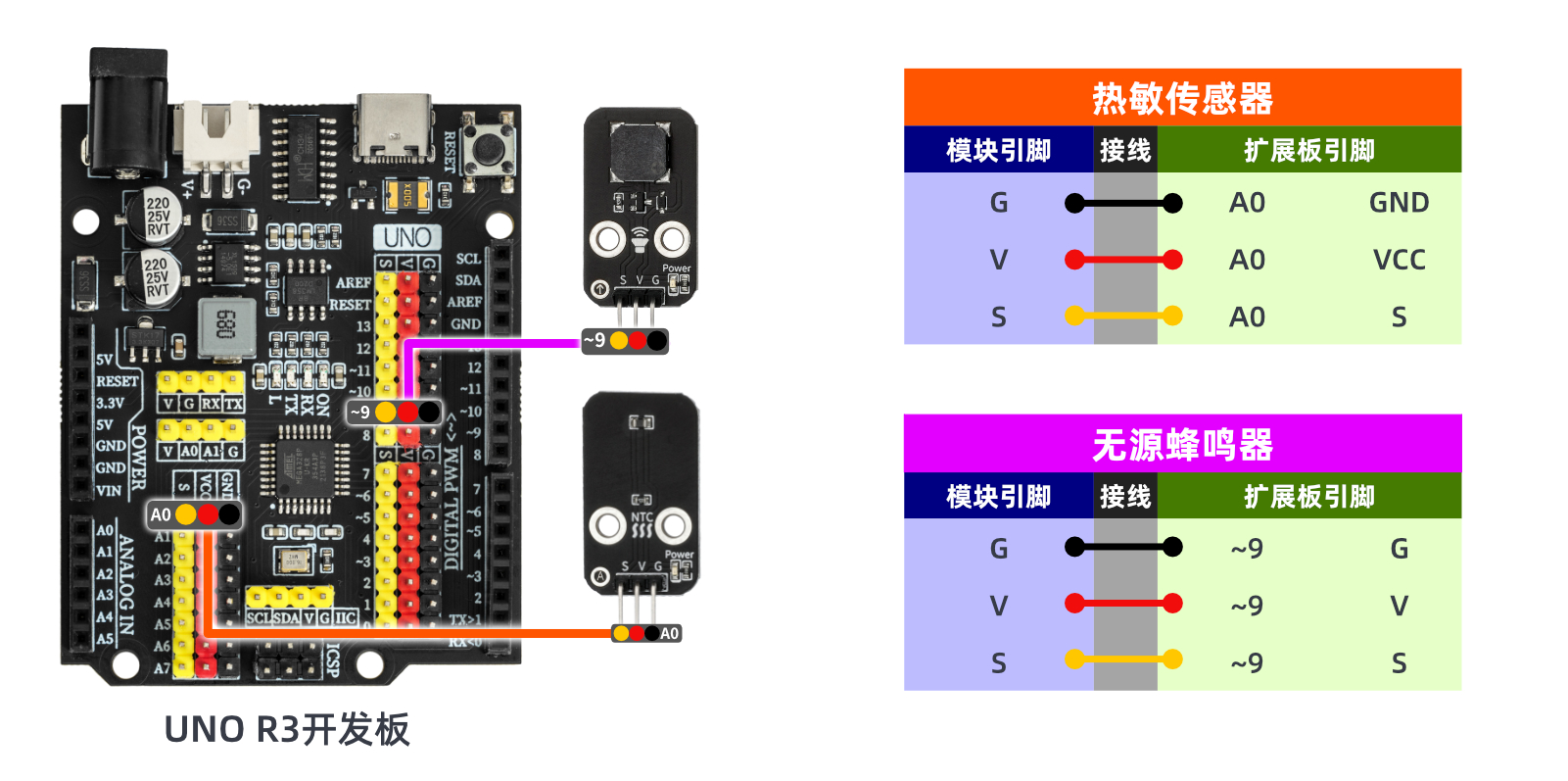

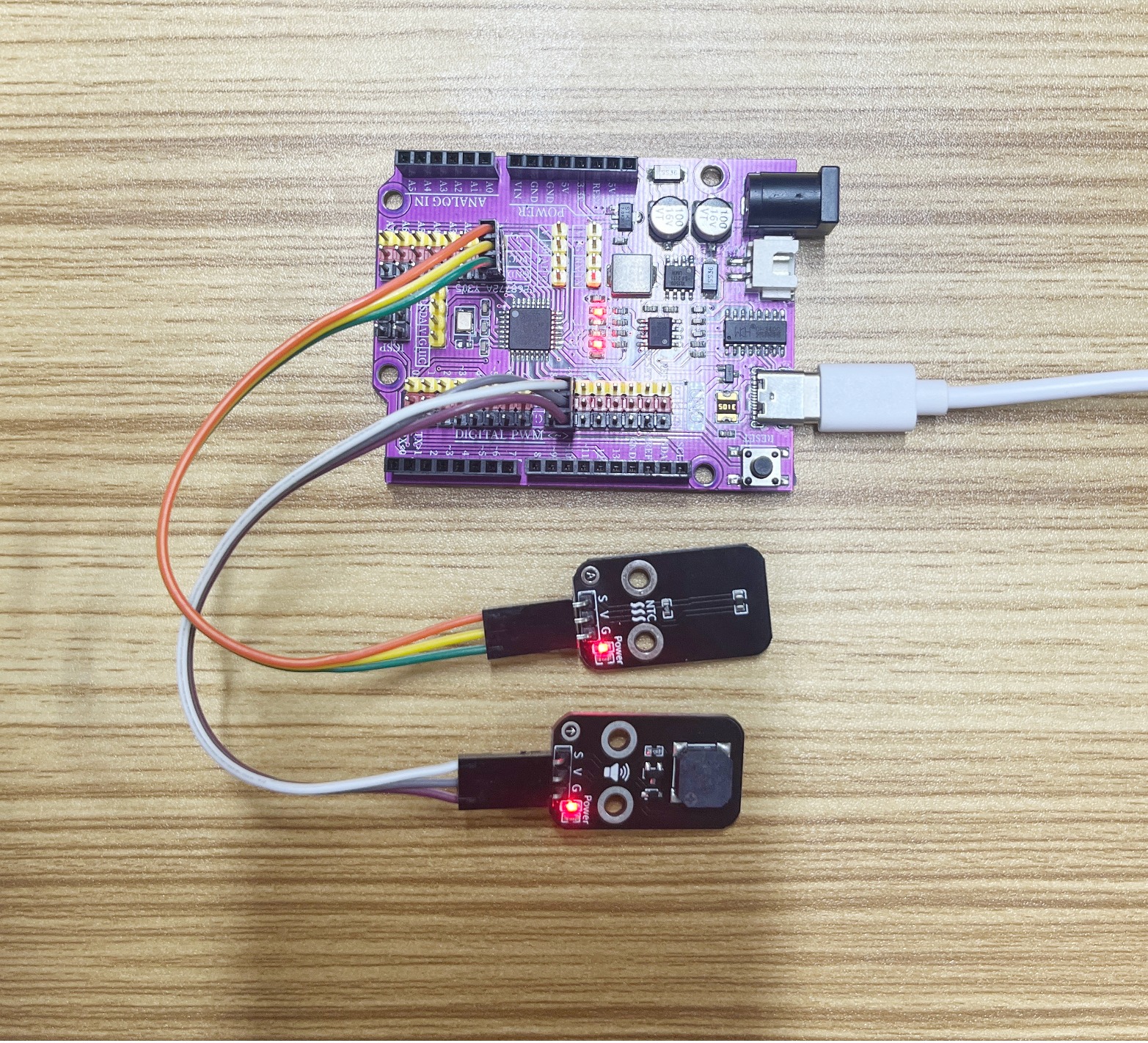

示範程序（UNO開發板）：

volatile int value;

void setup(){
  value = 0;
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  value = analogRead(A0);

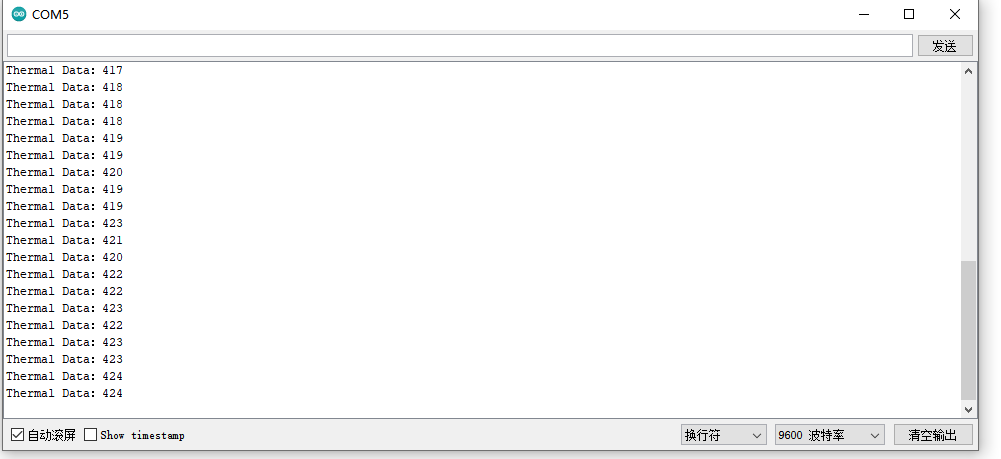

  Serial.print("串口值：");
  Serial.println(value);
  if (analogRead(A0) > 380) {
    tone(9,196);

  }
  delay(300);
  noTone(9);

}

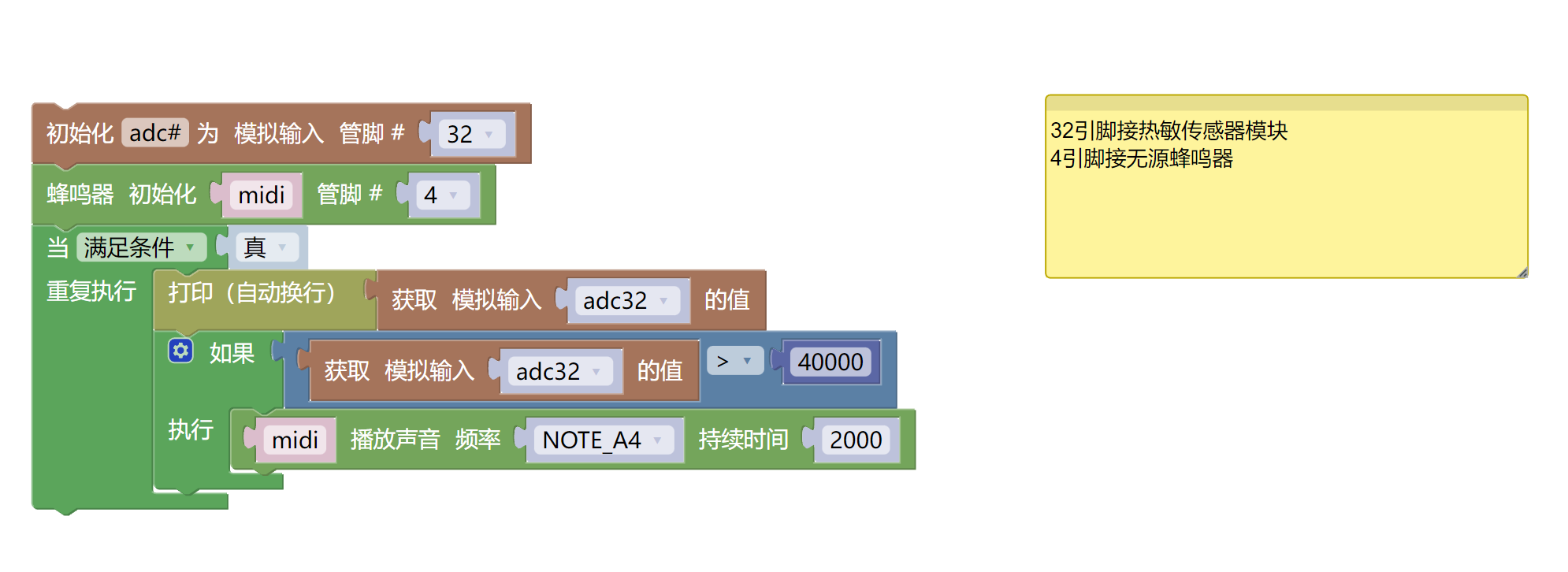

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import music


adc32 = machine.ADC(machine.Pin(32))
midi = music.MIDI(4)
while True:
    print(adc32.read_u16())
    if adc32.read_u16() > 40000:
        midi.pitch_time(440, 2000)
