1、소개
소리 센서 모듈의 역할은 마이크와 같습니다.그것은 음파를 수신하고 소리의 진동 이미지를 보여주지만, 소음의 강도를 측정할 수 없습니다.이 센서는 소리에 민감한电容식 점진체 마이크를 내장하고 있습니다。소리파가 마이크 내의 페르미컬 레이어를 진동시키고, 이로 인해 전容器의 변화가 발생하여 대응하는 미세 전압이 생성됩니다.이 전압은 그 후 0-5V의 전압으로 변환되어 A/D 변환을 통해 데이터 수집기에 수용되고, 메인 칩에 전달됩니다。
2、시뮬레이션 그래프이곳을 눌러 목차로 돌아가세요
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 신호핀 |
A | 신호핀을 아날로그 신호로 전환하세요 |
D | 신호핀을 디지털 모드로 전환하세요 |
전원전압: 3.3V / 5V
연결 방식: PH2.0 3P 케이블
설치방식: 더블스크루 고정

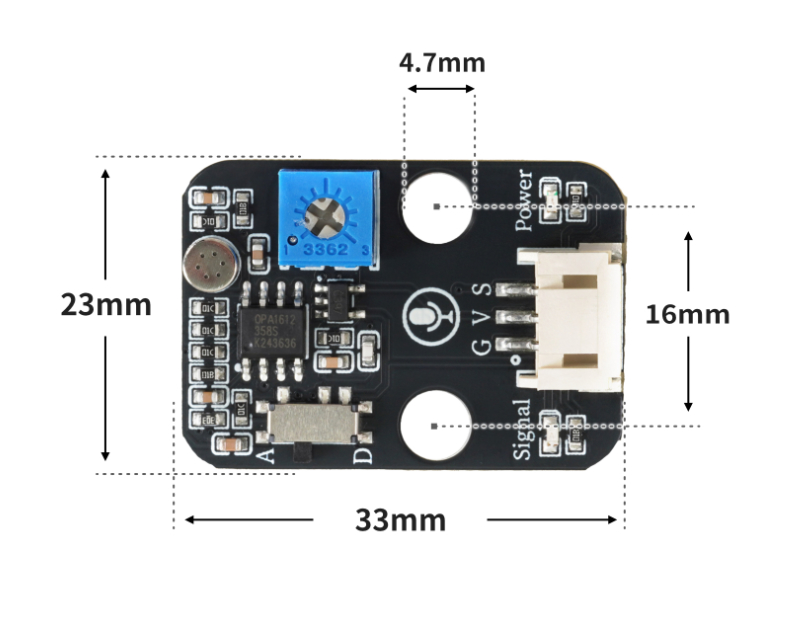

4、회로판 크기
5、아두이노 IDE 예제 프로그램
Arduino UNO 예제（Mixly IDE 및 Arduino IDE에 적용됨）：
volatile int value_A;
void setup() {
Serial.begin(9600);
value_A = 0;
pinMode(A0, INPUT);
pinMode(6, OUTPUT);
}
void loop() {
value_A = analogRead(A0);//声音传感器A口接A0口S脚，声音传感器s口不接跳线，led灯模块接D6 口。
Serial.print(" 声音传感器模拟口值：");
Serial.println(value_A);
//保证安静环境下声音传感器模拟口
if (value_A > 352|| value_A < 280) {
digitalWrite(6, HIGH);
delay(1000);
} else {
digitalWrite(6, LOW);
}
}ESP32 Python 예제（Mixly IDE / 미스키에 적용됨）
（개발 보드를 선택한 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드 ）:
import machine
import time
adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if adc32.read_u16() >= 40000:
pin4.value(1)
time.sleep(1)
else:
pin4.value(0)6、미시치 Mixly 예제 프로그램(그래픽 언어)

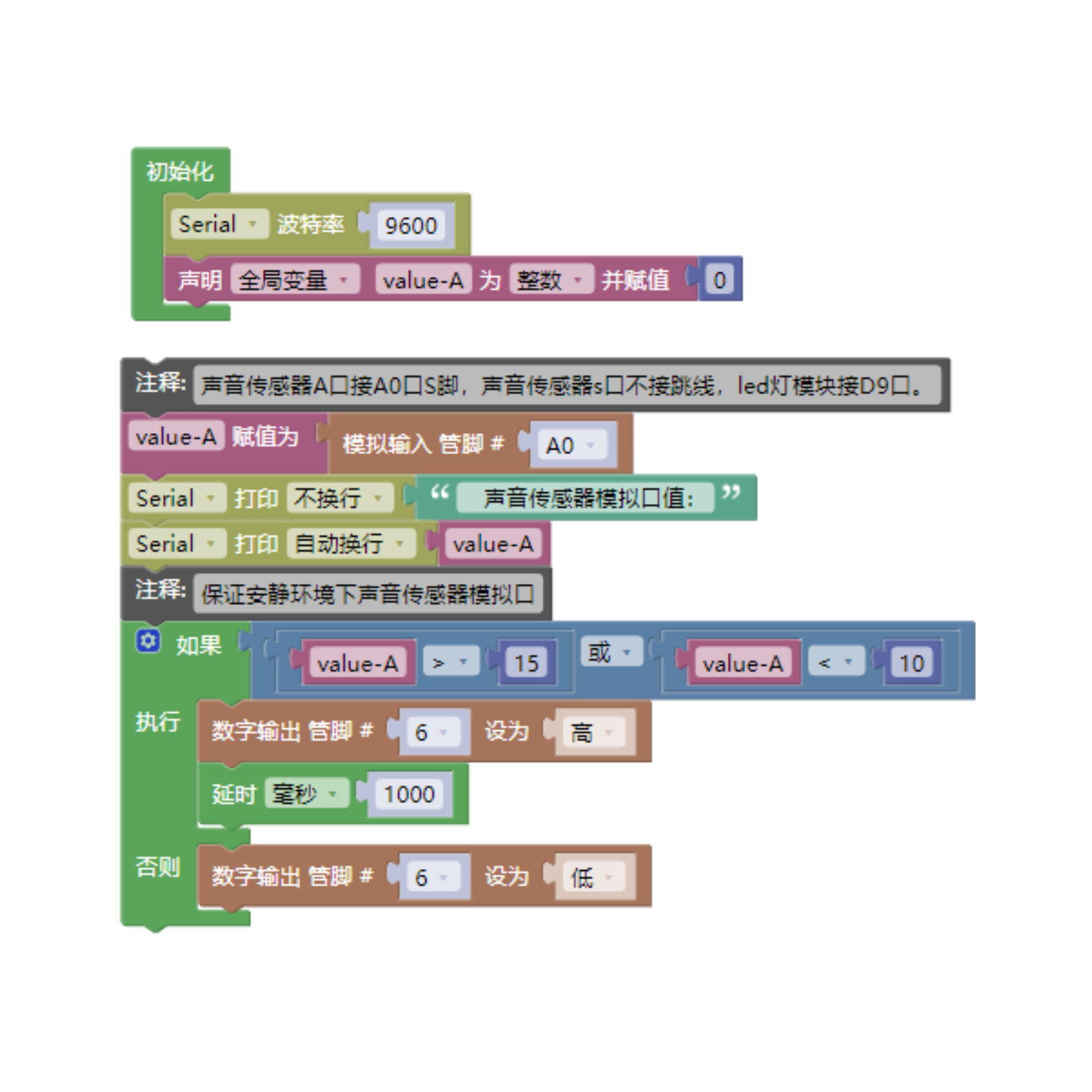

Arduino UNO 그래픽 예제 프로그램:다운로드 클릭
ESP32 Python 그래픽 예제 프로그램:다운로드 클릭
7、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 PRO 개발보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
LED 랜턴 모듈(HS-F08L)*1
오디오 센서 모듈(HS-S05L)*1
PH2.0 3P 양두개 케이블선

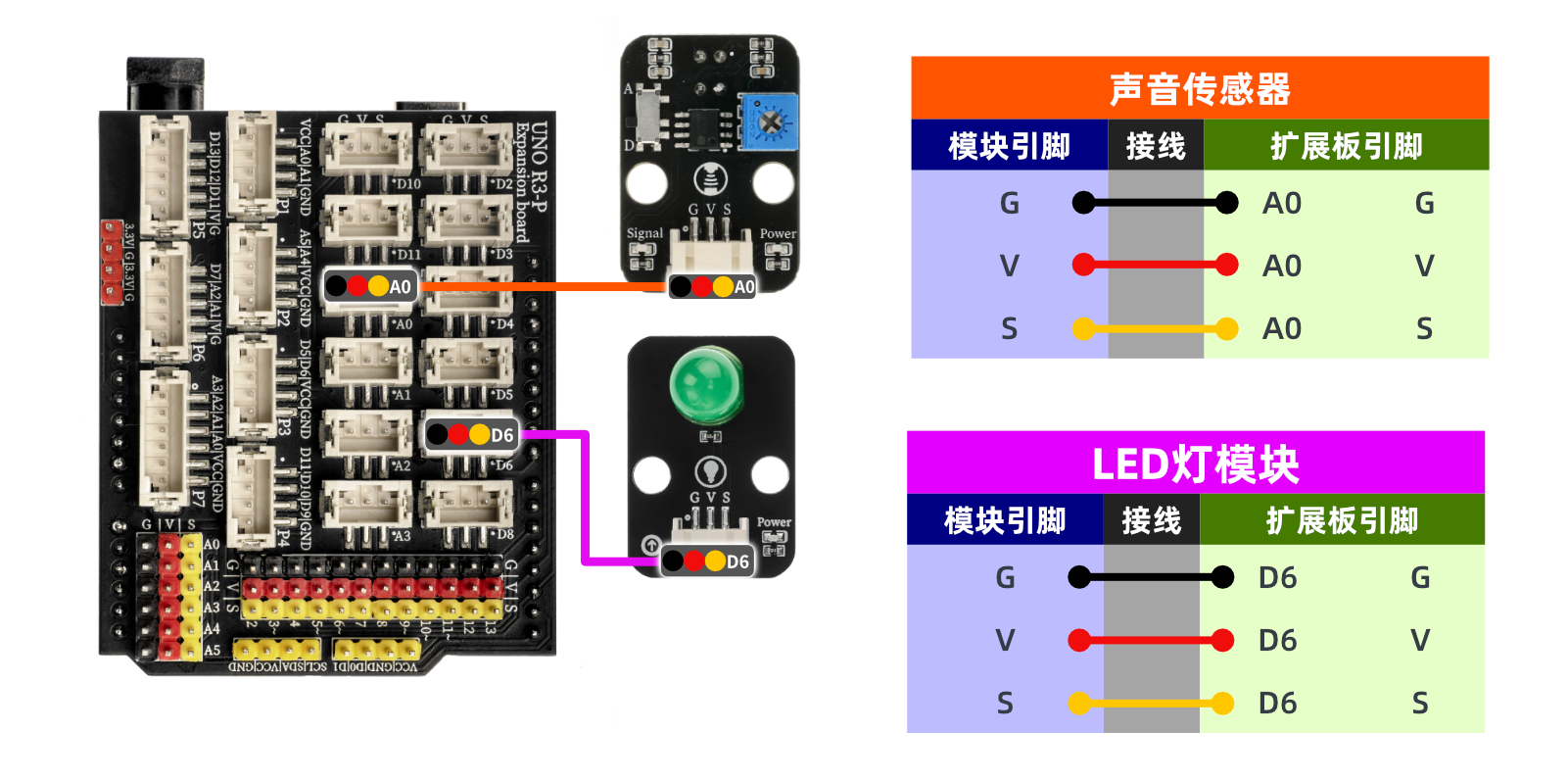

전기 연결도):
ESP32 Python 테스트 환경 구축
8、비디오教程
Arduino UNO 비디오 강의:点击查看
ESP32 Python 비디오 강의：
9、테스트결론

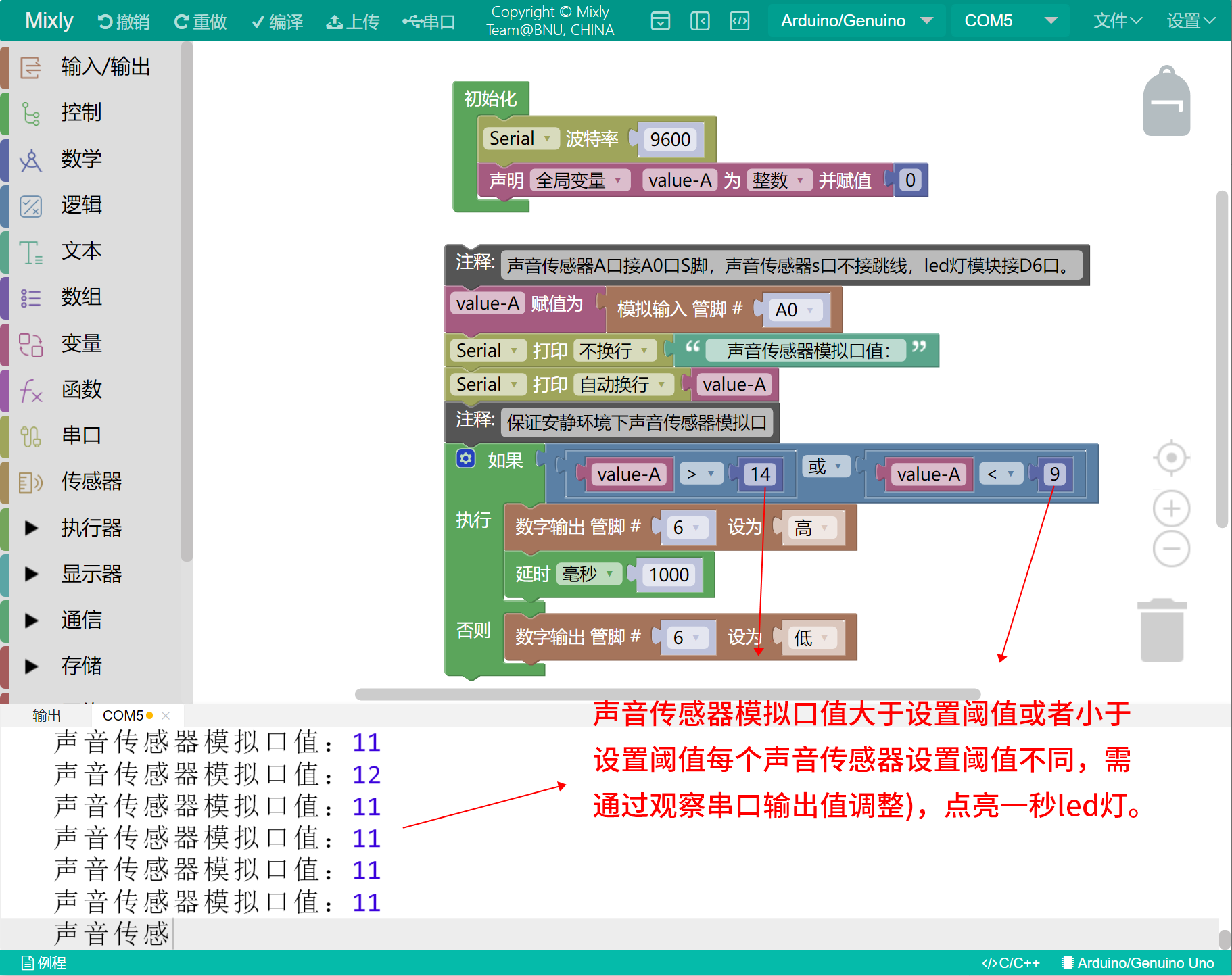

Arduino UNO 테스트 결과：
ESP32 Python 테스트 결과:선이 연결된 후에, 위의 프로그램을 ESP32 개발 보드에 업로드한 후에, 시리얼 모니터를 엽니다. 음향 센서의 모의 값이 설정된 경계값을 초과하면(음향을 감지), LED 랜턴이 1초 동안 밝아집니다. 그렇지 않으면 LED 랜턴이 꺼집니다.
