1、介紹

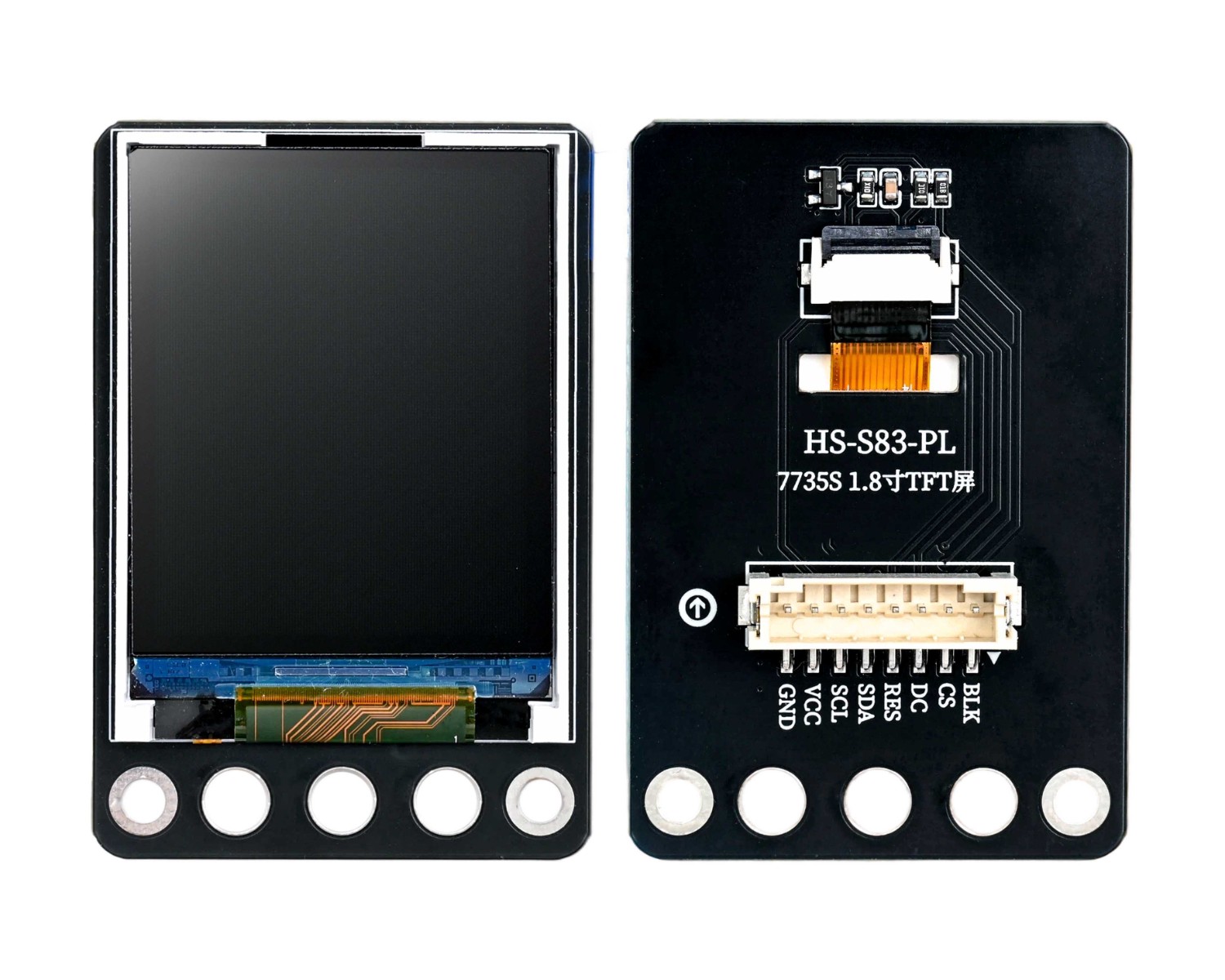

HS-S83-PL 是一款搭載 ST7735S 驅動芯片的 1.8 英寸 TFT 彩屏,解析為 152(H)×296(V)pixel,支援 65K/262K 色顯示,採用 4 線 SPI 通訊介面,通過板載 PH2.0-8P 端子可快速與開發板連接,支援 3.3V~5V 宽電壓供電,相容 Arduino、STM32 等主流平台,具備背光控制與硬體复位功能,體積小巧、功耗較低,廣泛適用於創客 DIY、小型儀表、智能玩具和物聯網終端等場景,可實現數據視覺化、狀態顯示與簡單互動界面。
2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
GND | GND(電源輸入負極) |
VCC | VCC(電源輸入正極) |
SCL | SPI 時鐘 |
SDA | SPI 資料 |
RES | 硬體复位 |
DC | 資料 / 命令選擇 |
CS | 片選 |
BLK | 背光控制 |
供電電壓:3.3V / 5V
連接方式:PH2.0端子線
安裝方式:螺絲固定

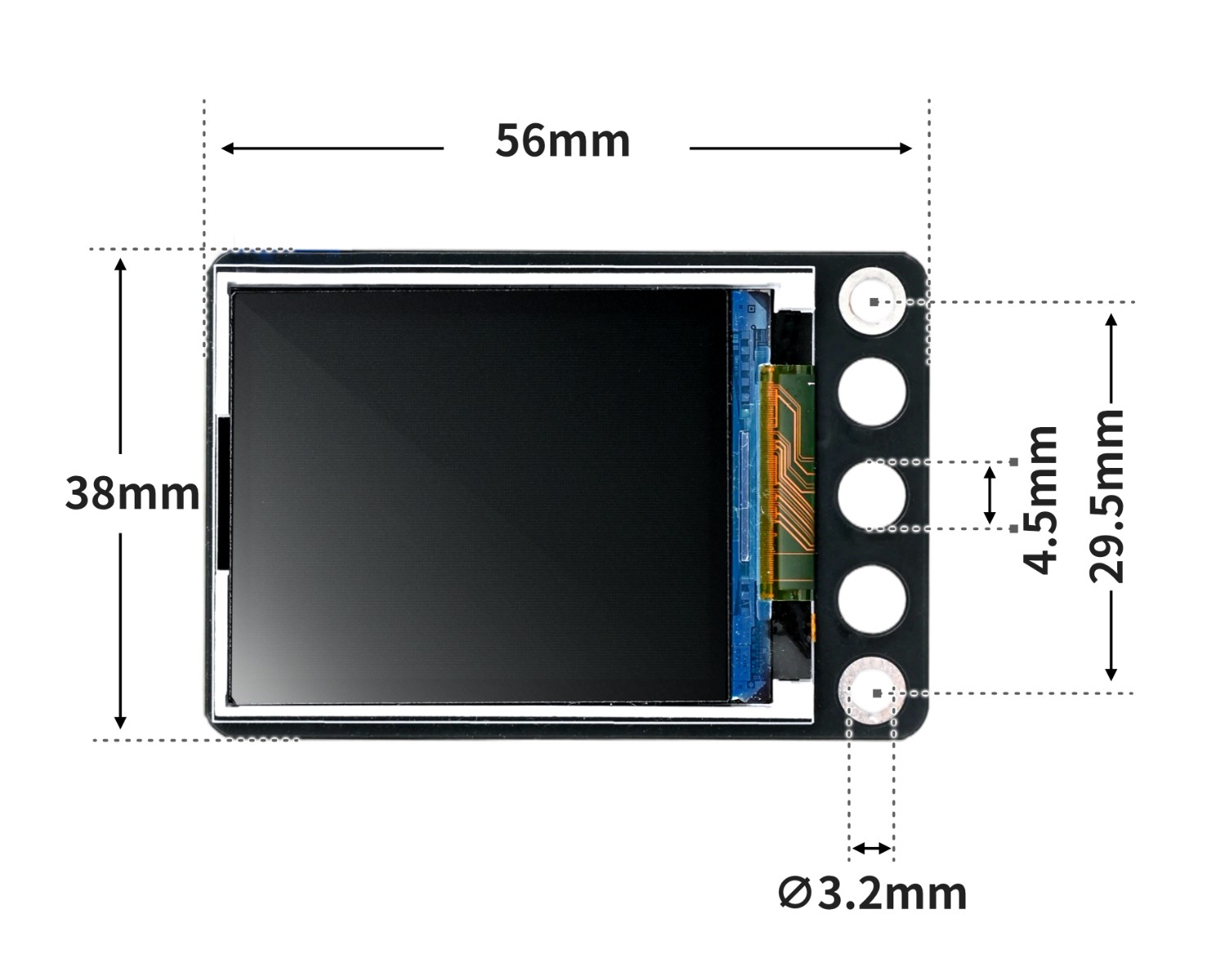

4、電路板尺寸

5、Arduino IDE示範程序
注意:程式上傳時如果提示庫文件報錯,請先導入庫文件!
Arduino IDE 庁件文件下載及導入教範:點擊查看
示範程序(UNO開發板):
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>
Adafruit_ST7735 tft = Adafruit_ST7735(A3, 9, 11, 13, 12);
/*
------------------------------------------------------------------------------------------------
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| |
| |
| |
| |
------------------------------------------------------------------------------------------------
*/
//字体:华文黑体 字号:16px 显示文字:Hello
static const unsigned char PROGMEM oled_st7735_STHeiti_16px_u0048_u0065_u006c_u006c_u006f_u0020[96]={0x70,0xF0,0x03,0xBC,0x00,0x00,0x70,0xF0,0x03,0xBC,0x00,0x00,0x70,0xF0,0x03,
0xBC,0x00,0x00,0x70,0xF1,0xF3,0xBC,0xFC,0x00,0x70,0xF3,0xBB,0xBD,0xCE,0x00,
0x7F,0xF7,0x3B,0xBF,0xC7,0x00,0x70,0xF7,0x1F,0xBF,0x87,0x00,0x70,0xF7,0xFF,
0xBF,0x87,0x00,0x70,0xF7,0x03,0xBF,0x87,0x00,0x70,0xF7,0x03,0xBF,0xC7,0x00,
0x70,0xF7,0x9B,0xBD,0xCE,0x00,0x70,0xF3,0xF3,0xBC,0xFC,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00};
void setup(){
tft.initR(INITR_BLACKTAB);
tft.fillScreen(0xFE7F);
}
void loop(){
//绘制位图 字体:华文黑体 字号:16px 显示文字:Hello X坐标:0 Y坐标:8 位图宽度:48 位图高度:16
tft.drawBitmap(0, 8, oled_st7735_STHeiti_16px_u0048_u0065_u006c_u006c_u006f_u0020, 48, 16, 0x37FF);
}6、ESP32 Python 示例(適用於Mixly IDE /米思齊)
開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳
注意:程式上傳時如果提示庫文件報錯,請先導入庫文件!
米思齊(Mixly)IDE ESP32庫檔案下載及匯入教學:點擊查看
示例程式(ESP32-Python):等更新...

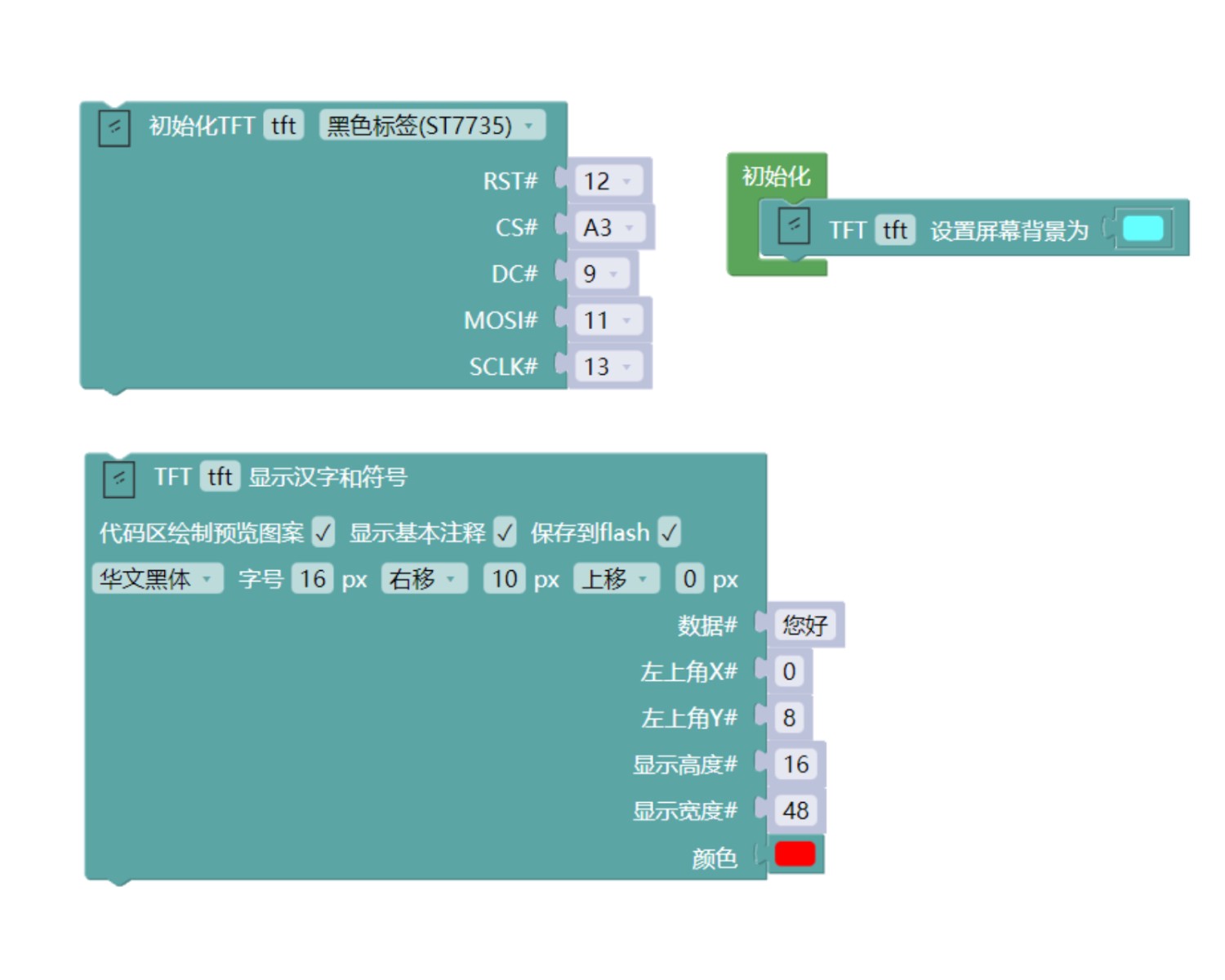

7、米思齊 Mixly 示例程式(圖形化語言)
示例程式:點擊下載
注意:程式上傳時如果提示庫文件報錯,請先導入庫文件!
米思齊(Mixly)IDE Arduino 圖庫檔案下載及匯入教學:點擊查看

示範程序(ESP32開發板):點擊下載
注意:程式上傳時如果提示庫文件報錯,請先導入庫文件!
米思齊(Mixly)IDE ESP32庫檔案下載及匯入教學:點擊查看
圖片待更新...
8、測試環境搭建
Arduino UNO 測試環境搭建
準備配件:
HELLO STEM UNO R3 開發板 *1
UNO-EXP4擴展板*1
USB type-c 資料線 *1
無源蜂鳴器模組(HS-F08P)*1
1.8寸TFT彩屏(HS-S83-PL)*1
PH2.0-8P端子轉杜邦*1

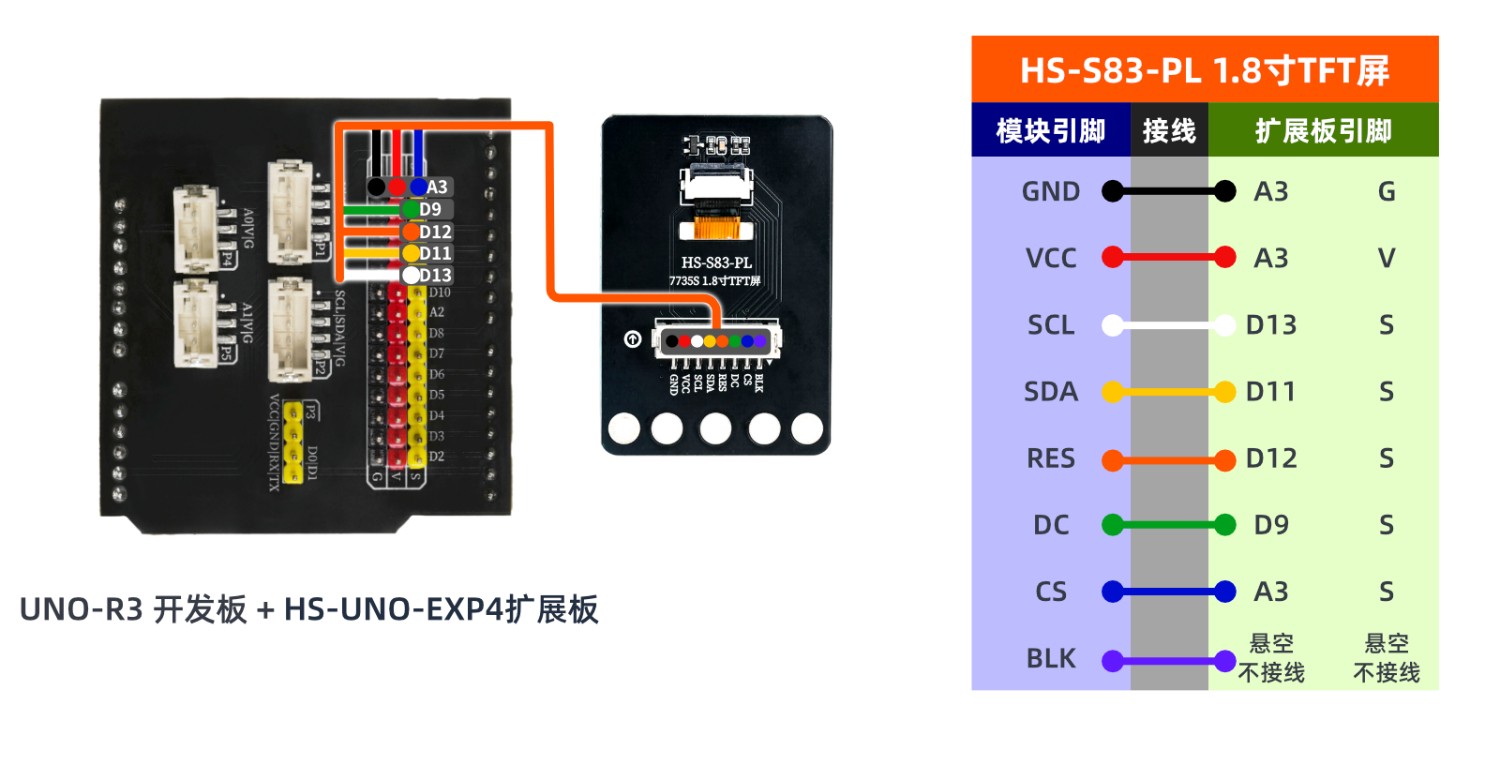

電路接線圖:

ESP32 測試環境搭建
準備配件:等更新...
電路接線圖:等更新...
9、視頻教學
視頻教學:等更新...
10、測試結果
Arduino UNO測試結果:
器件連接好線之後,將上述程序燒錄到UNO-R3開發板之後,接通電源。將會發現閃屏後出現文字或動畫
ESP32 測試結果:
等更新...
