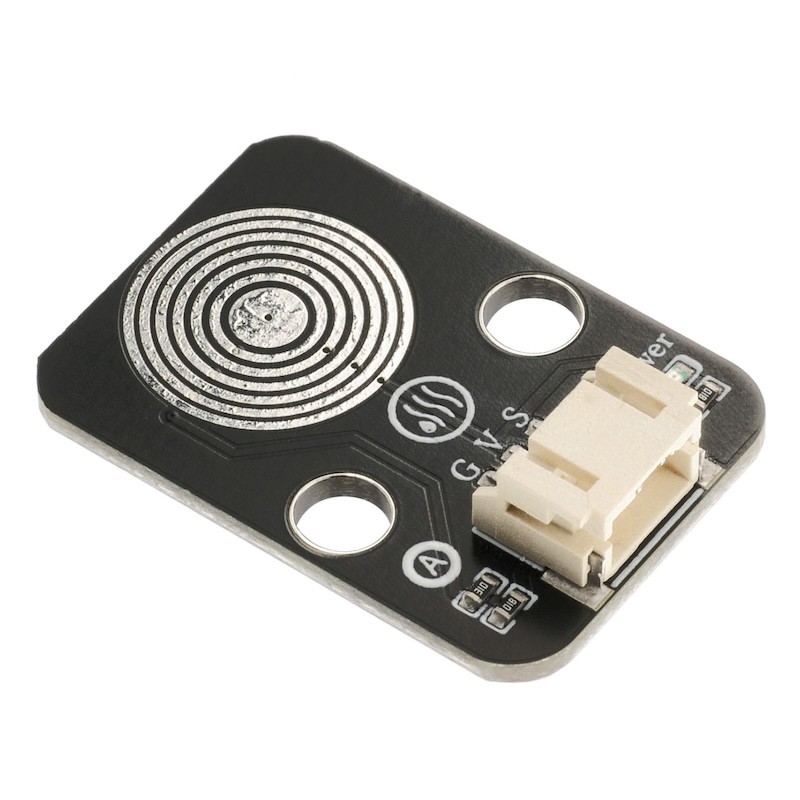

HS-S36-L 水蒸氣感測器

1、介紹

水蒸氣感應器是利用濕度方式檢測有没有水分的感應器，可以檢測有没有下雨。將感應器放置在室外，當有雨滴滴在花瓣狀檢測位上時，濕度將增大，輸出電壓也升高。除了檢測雨水量外，還可以檢測霧水量或水蒸氣。

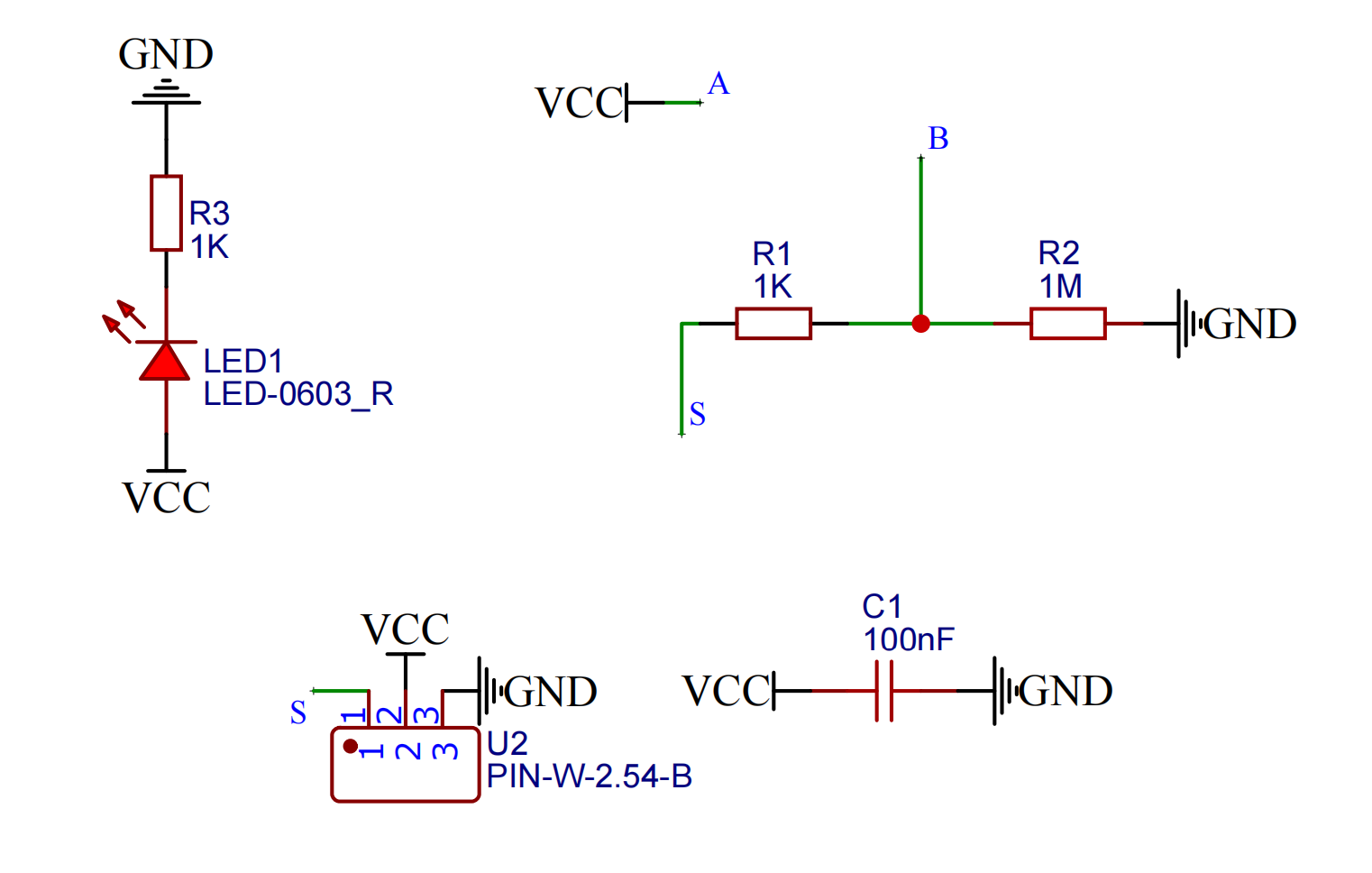

2、原理圖

3、模組參數

• 供電電壓：3V3/5V

• 連接方式：PH2.0 3P端子

• 安裝方式：雙螺絲固定/樂高搭建

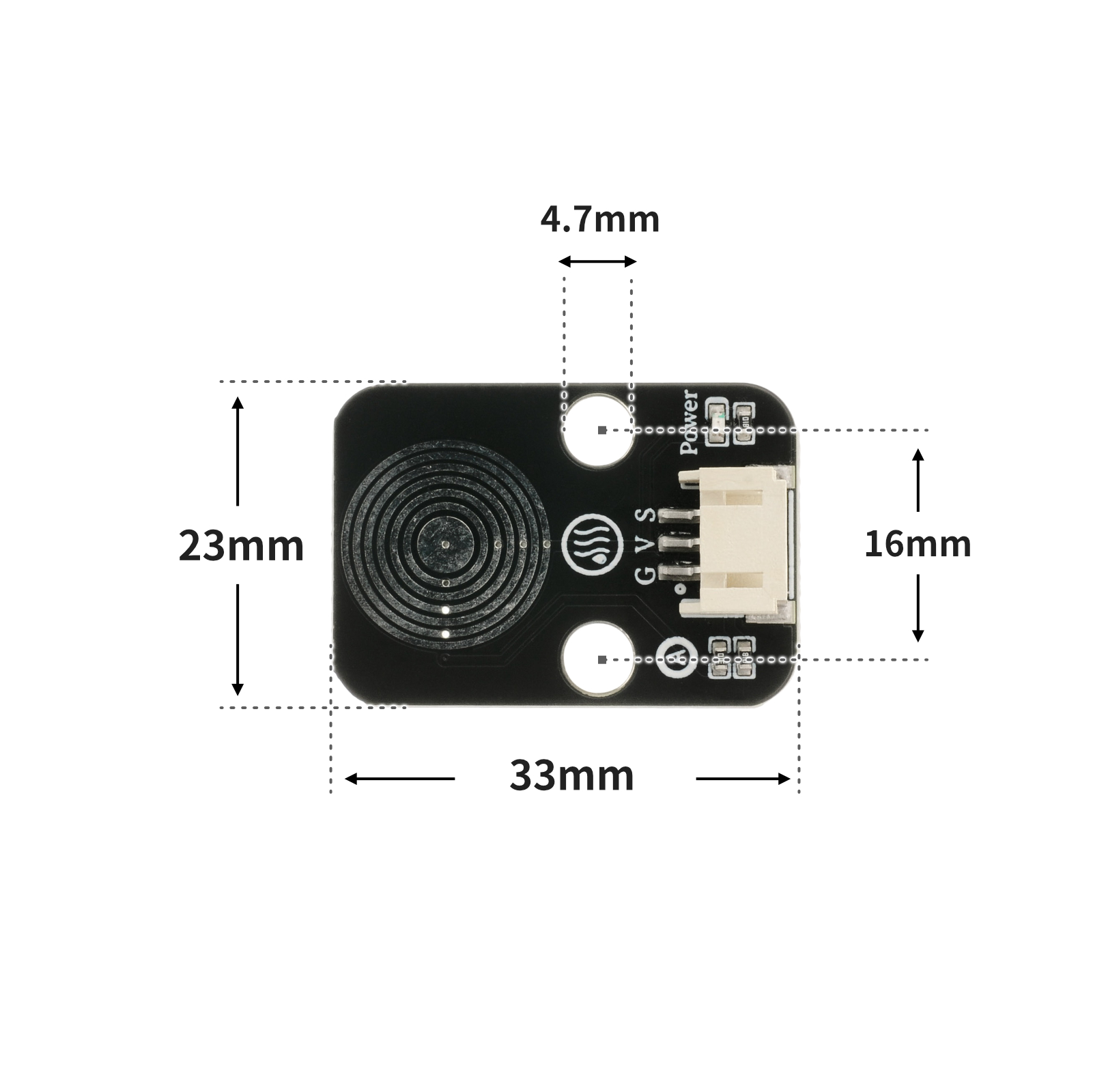

4、電路板尺寸

5、Arduino IDE示範程序

Arduino UNO 示例（適用於Mixly IDE、Arduino IDE）：

 int led= 6;;
 int Water_Vapor_value = 0;

void setup(){
  Serial.begin(9600);

  pinMode(A0, INPUT);
}

void loop(){
  //led灯模块uno开发板接D6引脚；水蒸气传感器接uno开发板A0引脚

  Water_Vapor_value = analogRead(A0);
  if (Water_Vapor_value > 100) {
    pinMode(led, OUTPUT);
    digitalWrite(led,HIGH);
    delay(500);

  } else {
    pinMode(led, OUTPUT);
    digitalWrite(led,LOW);

  }
  Serial.println(Water_Vapor_value);

}

ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：

import machine


adc32 = machine.ADC(machine.Pin(32))
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
value = adc32.read_u16()
print(value)
if value > 40000:
pin4.value(1)
else:
pin4.value(0)

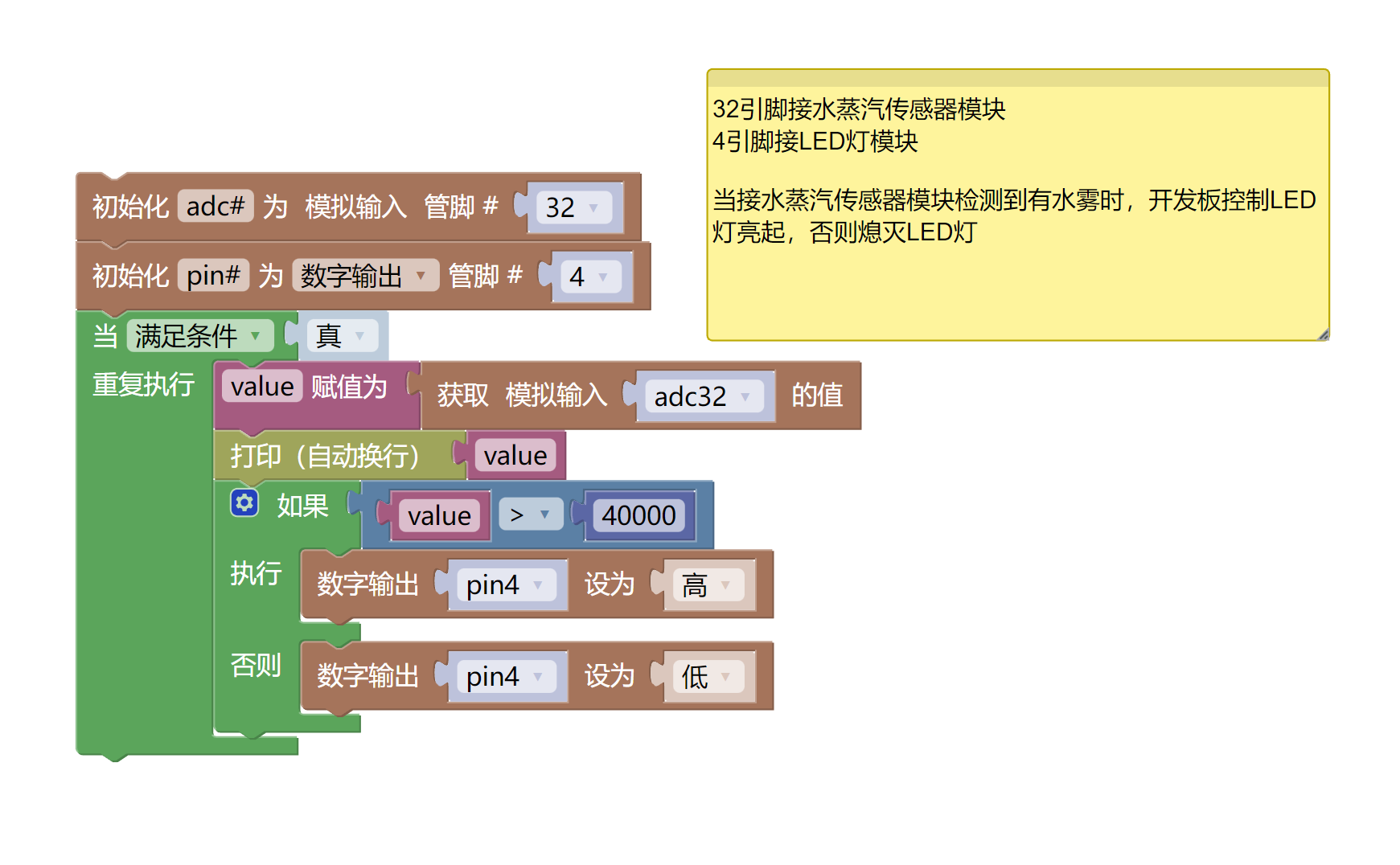

6、米思齊Mixly示例程式（圖形化語言）

ArduinoUNO圖形化示例程式：點擊下載

ESP32 Python圖形化示例程式：點擊下載

7、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• 水蒸氣感應器模組（HS-S36L）*1

• LED燈模塊（HS-F08L）*1

• PH2.0 3P雙頭端子線 *2

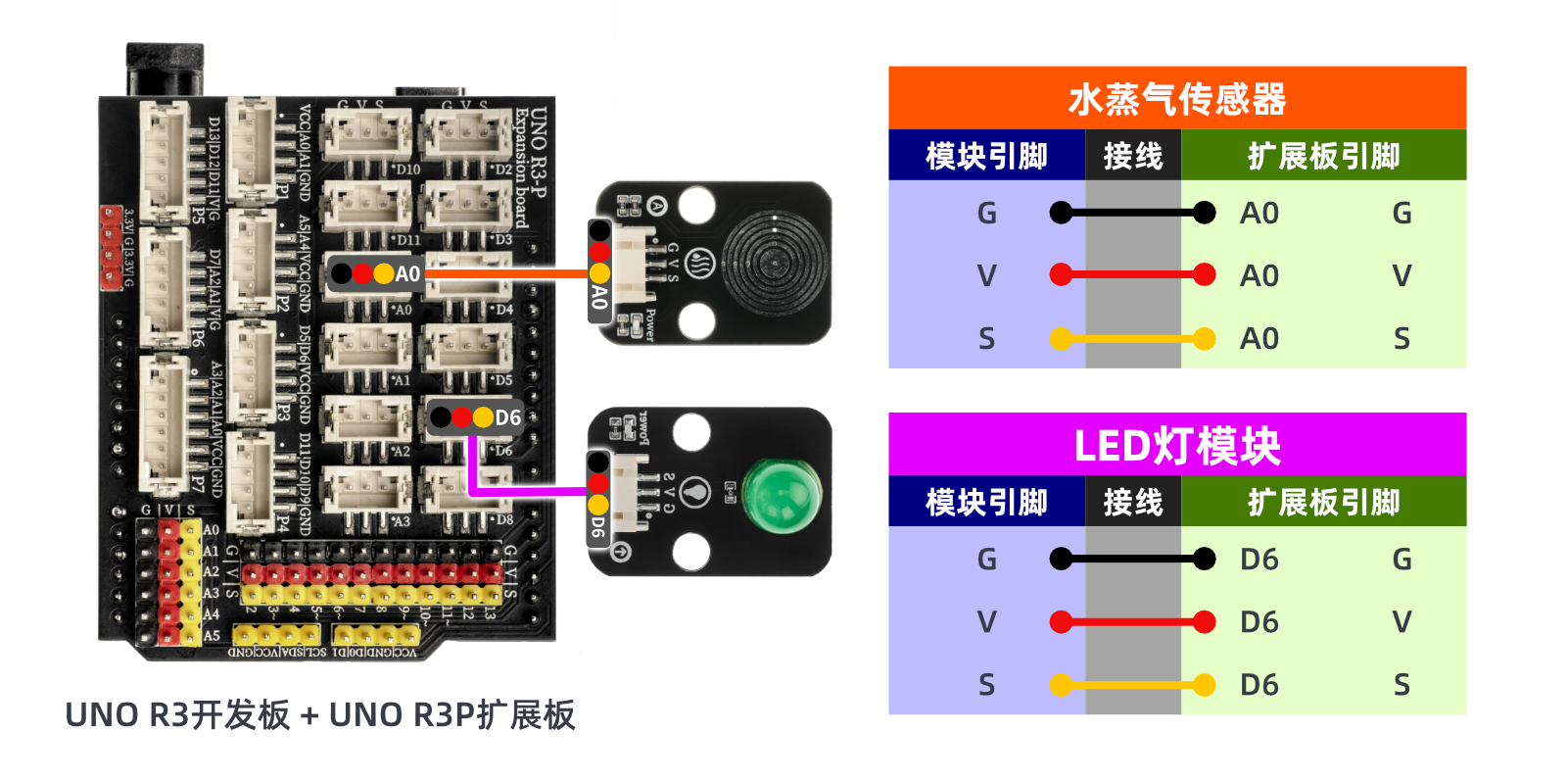

電路接線圖：

ESP32 Python 測試環境搭建

8、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：

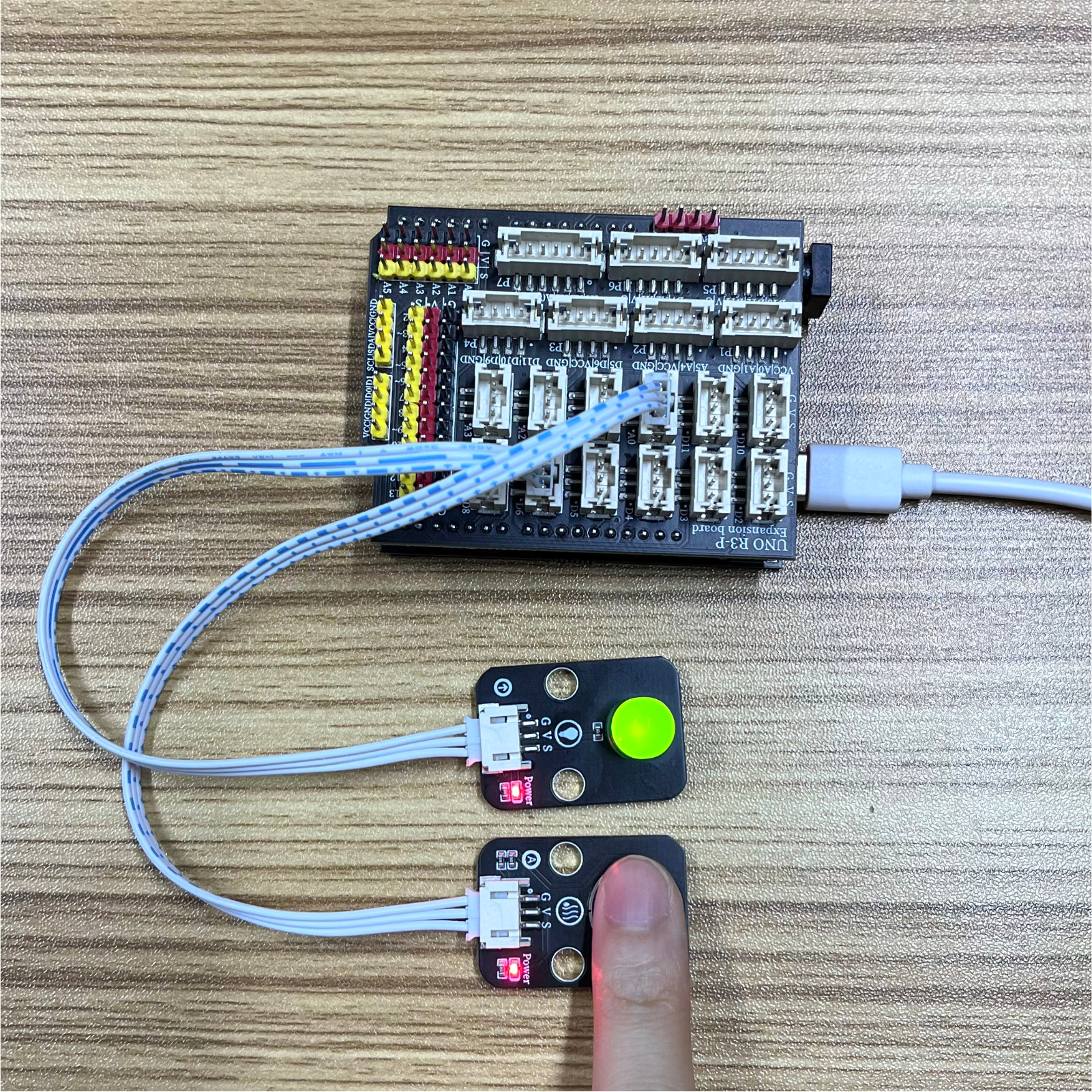

9、測試結論

Arduino UNO測試結論：

器件連接好線之後，將上述程式燒錄到UNO-R3 PRO開發板後，打開串口監視器，將濕水的手指觸碰水蒸氣傳感器，可以在串口上讀到數據變化。當水蒸氣感應器模擬值大於設置閾值100，led燈亮半秒，否則led燈熄滅。

ESP32 Python測試結論：器件連接好線之後，將上述程式燒錄到ESP32開發板後，打開串口監視器，將濕水的手指觸碰水蒸氣传感器，可以在串口上讀到數據變化。當水蒸氣感應器模擬值大於設定閾值40000，led燈亮半秒，否則led燈熄滅。
