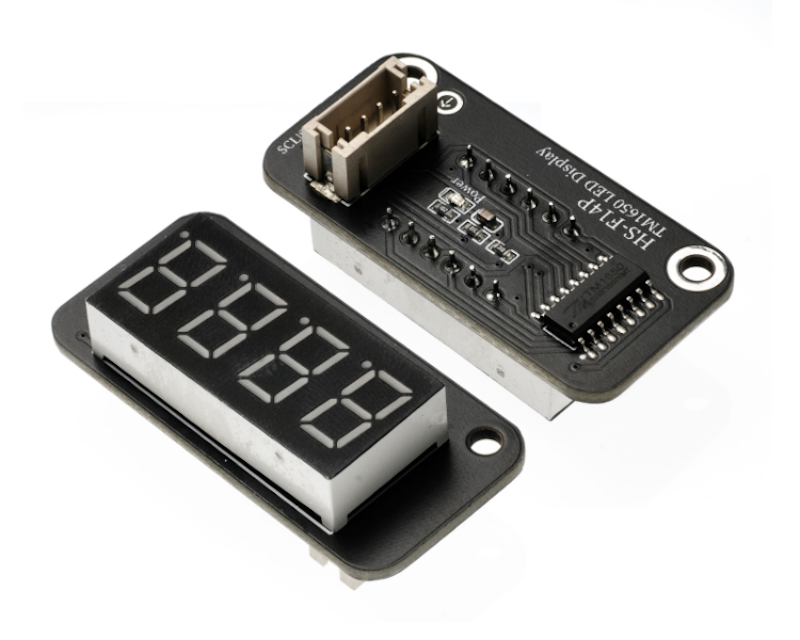

HS-F14P 四位LED數碼管

1、介紹

4 位 7 段數位管由一個 12 管腳的 4 位 7 段共陽極數位管和一個控制晶片 TM1650 构成。共陽極數碼管是一種顯示器件，每個數碼管由7個發光二極管(LED)組成，可以顯示0到9的數字以及一些字母和符號。TM1650是一個集成了數碼管控制和驅動功能的晶片，它可以通过控制腳位來選擇要顯示的數字，並提供了一些額外的功能，如亮度調節和掃描控制。這種組合可以廣泛應用於各種需要顯示數字的設備，如計時器、溫度計、電子秤等。

2、原理圖

TM1650-四位數碼管-HS-F14P 原理圖點擊查看

3、模組參數

引腳名稱	描述
VCC	VCC（電源輸入正極）
GND	GND（電源輸入負極）
SDA	雙向數據通訊引腳
SCL	時鐘信號通信引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：雙螺絲固定

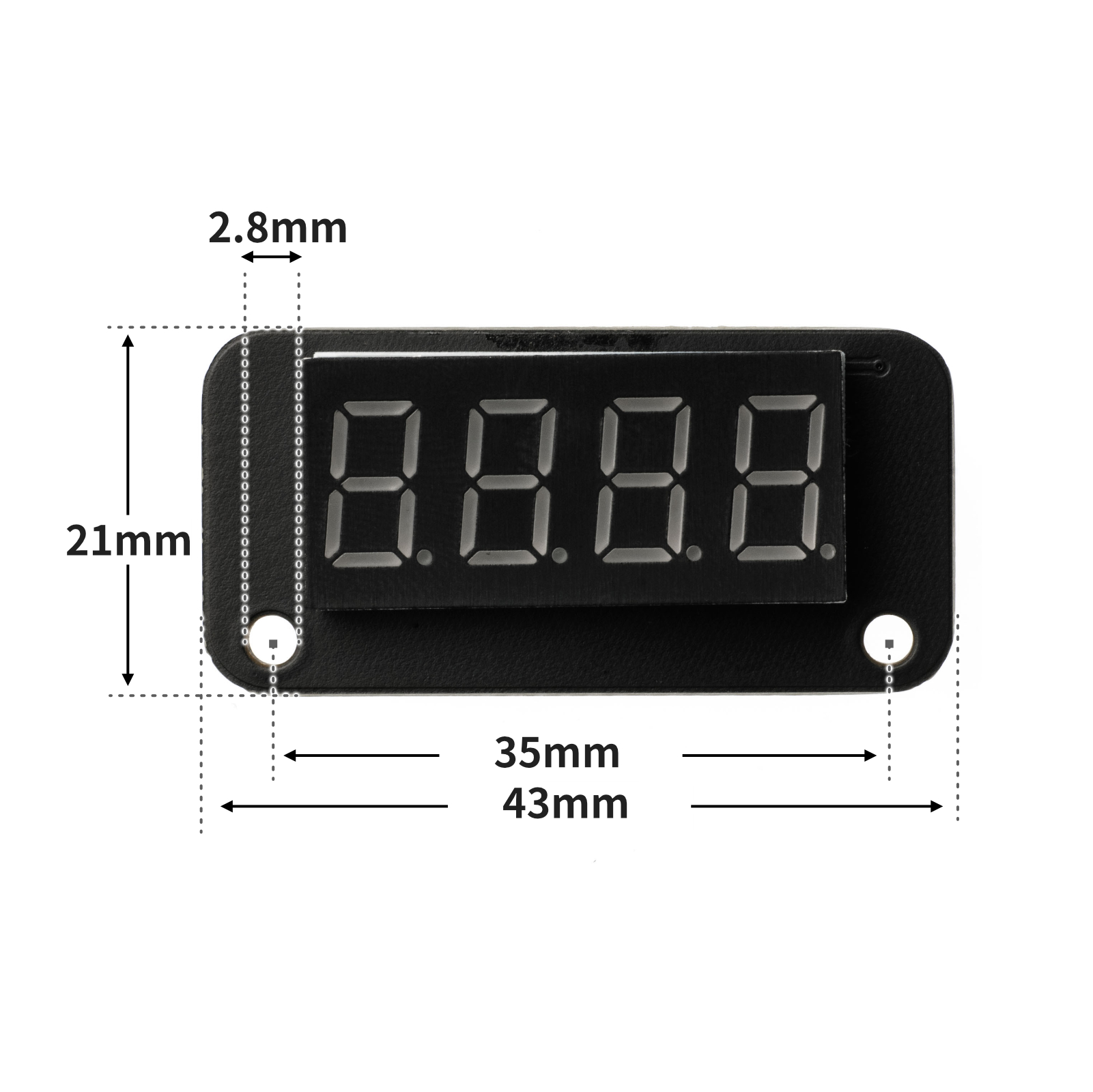

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

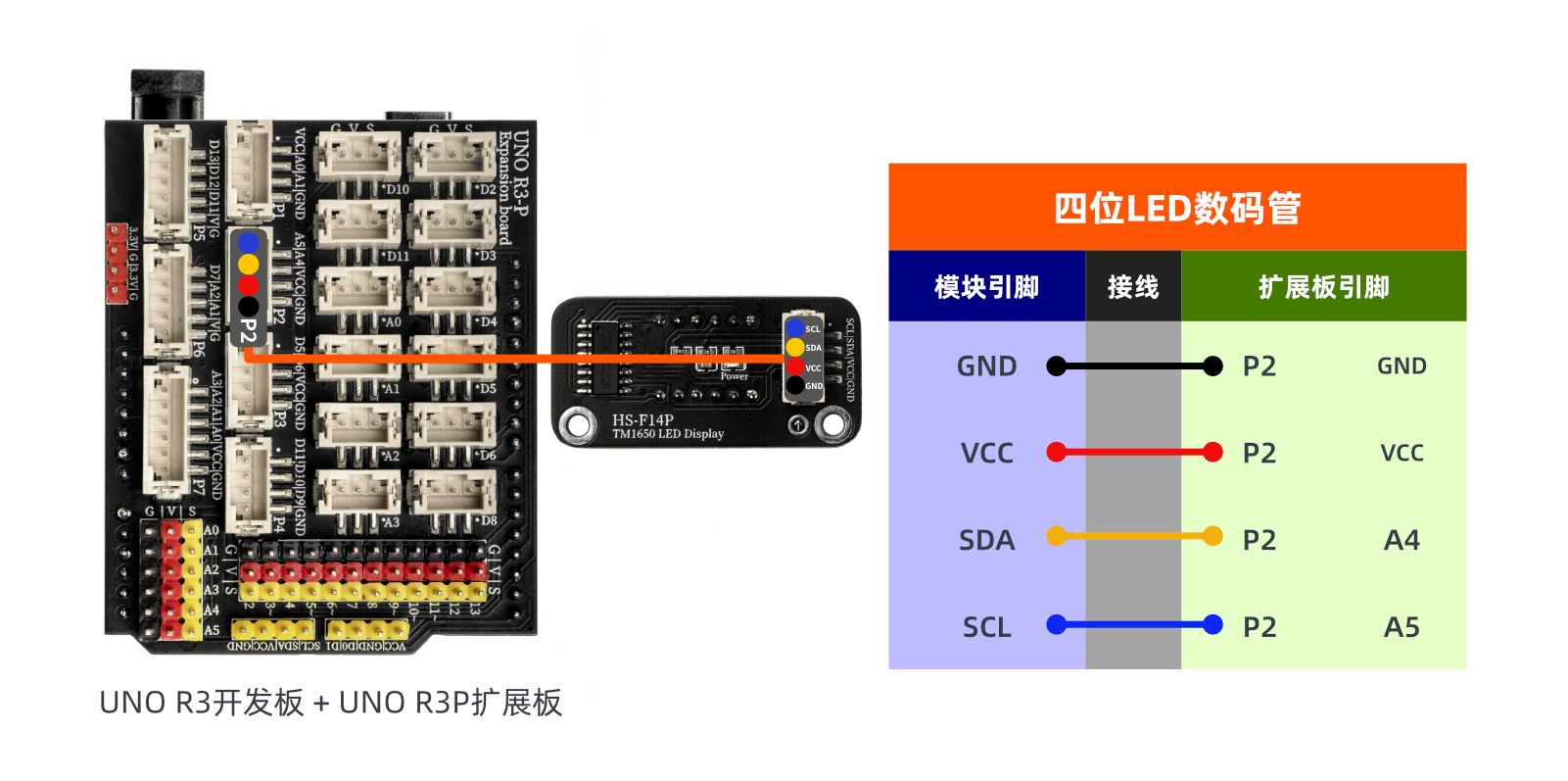

示範程序（UNO開發板）：

#include <Wire.h>
#include <TM1650.h>
#include <SimpleTimer.h>

volatile int item;
TM1650 tm_4display;
SimpleTimer timer;

void Simple_timer_1() {
  tm_4display.displayString(String(item));
  item = item + 1;
}

void setup(){
  item = 0;

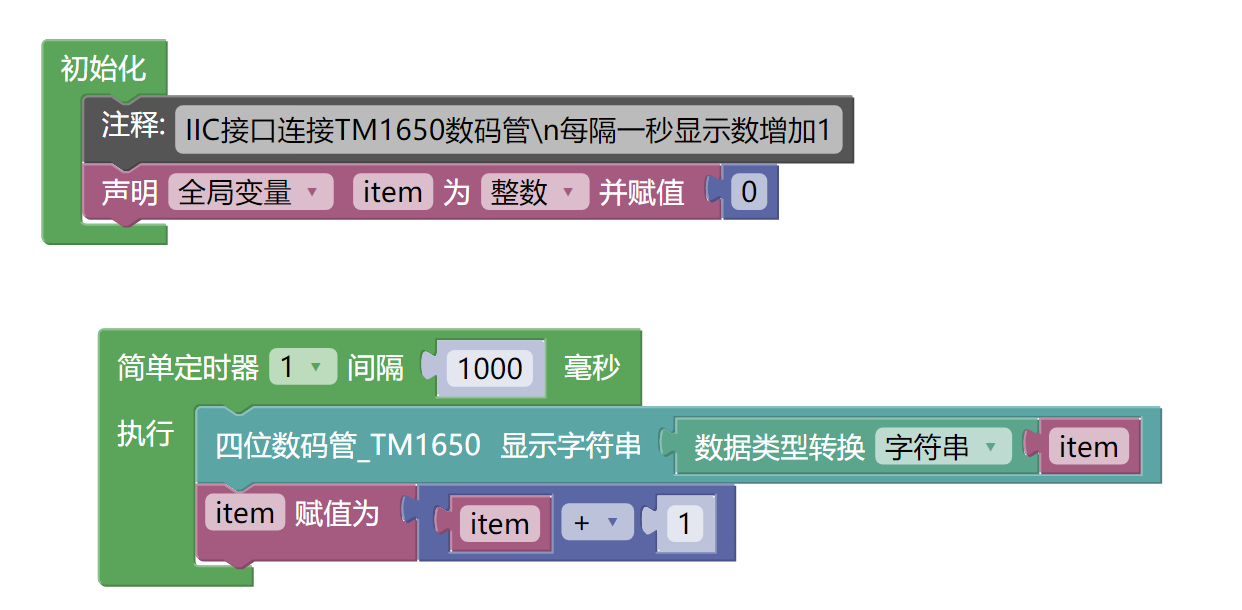

  //IIC接口连接TM1650数码管\n每隔一秒显示数增加1
  Wire.begin();
  tm_4display.init();
  timer.setInterval(1000L, Simple_timer_1);

}

void loop(){
  timer.run();

}

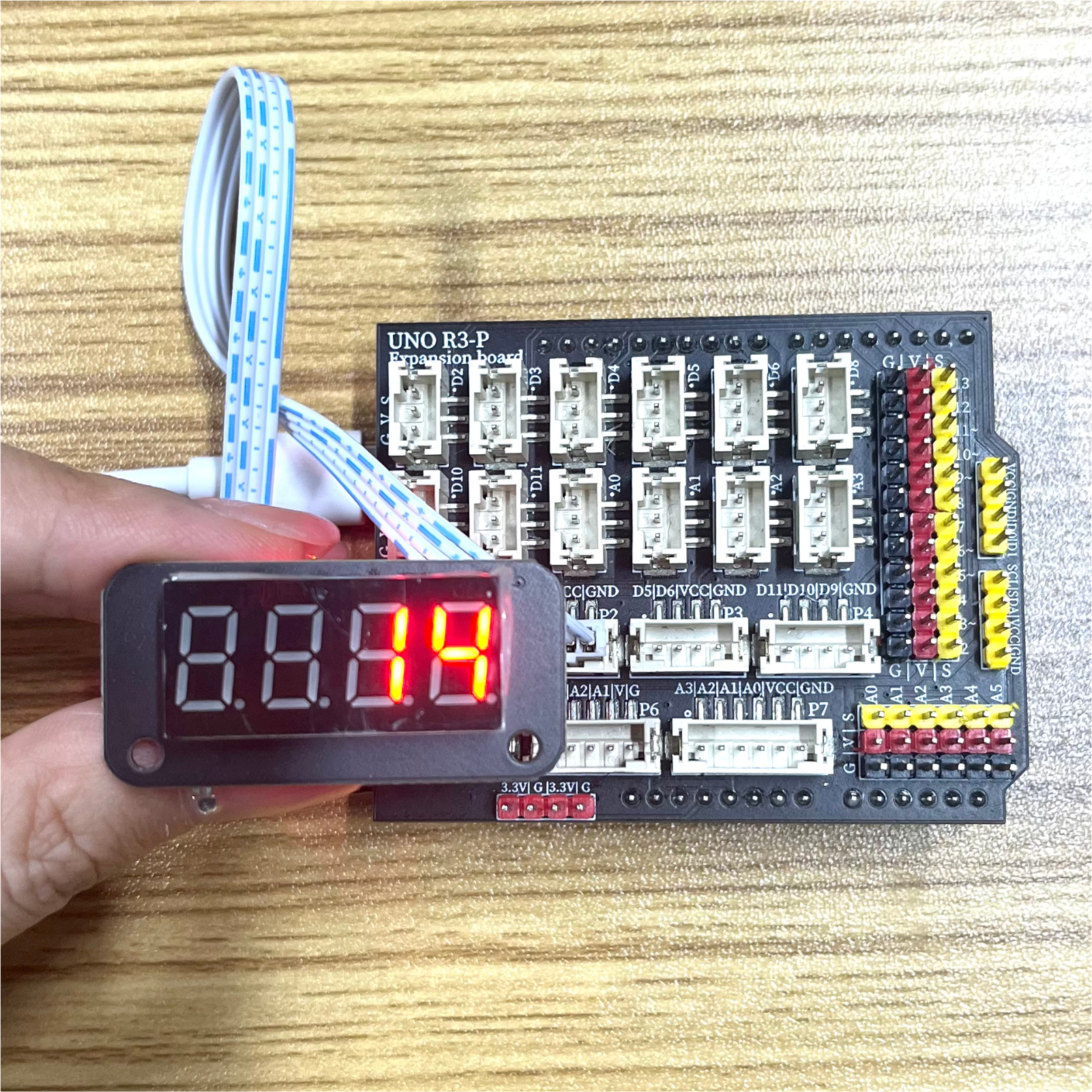

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

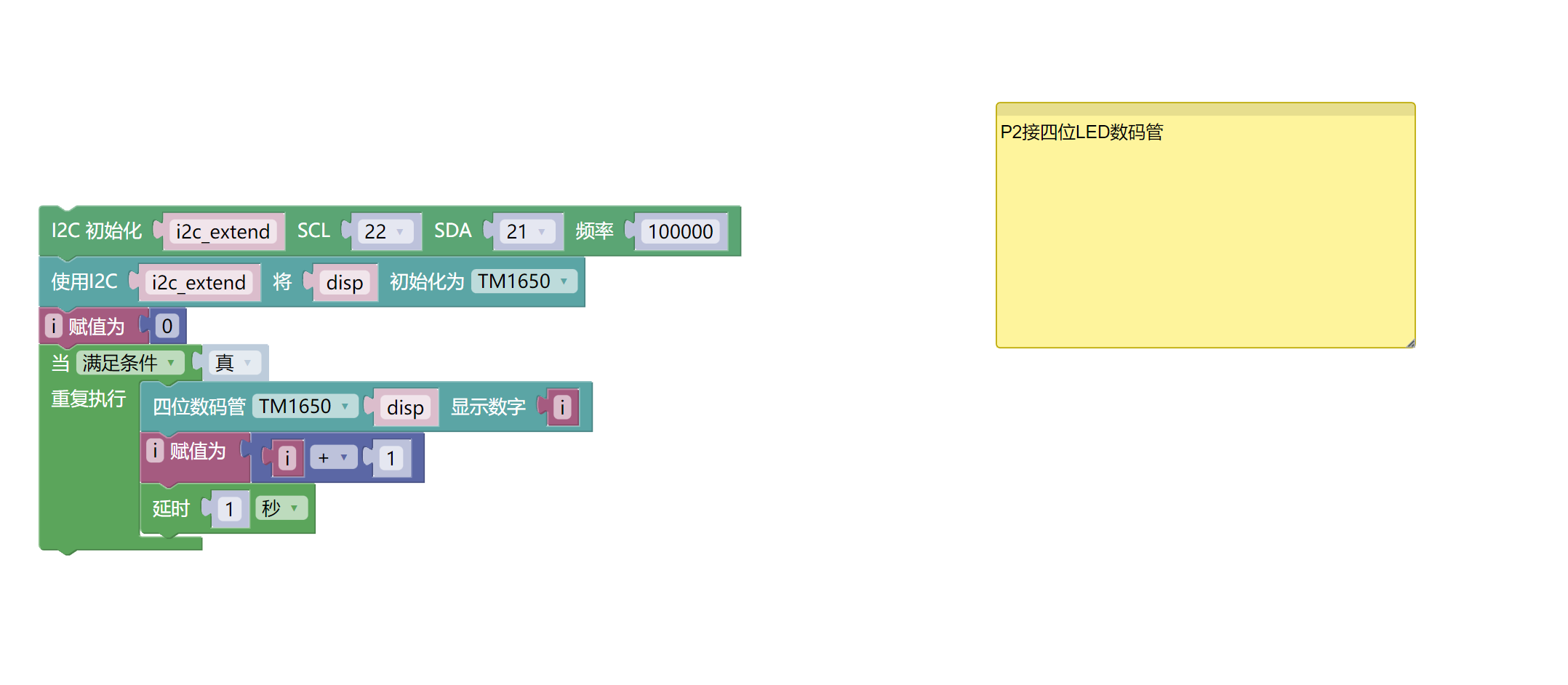

示例程式（ESP32-Python）：

import machine
import tm1650
import time


i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
disp = tm1650.TM1650(i2c_extend)
i = 0
while True:
    disp.shownum(i)
    i = i + 1
    time.sleep(1)
