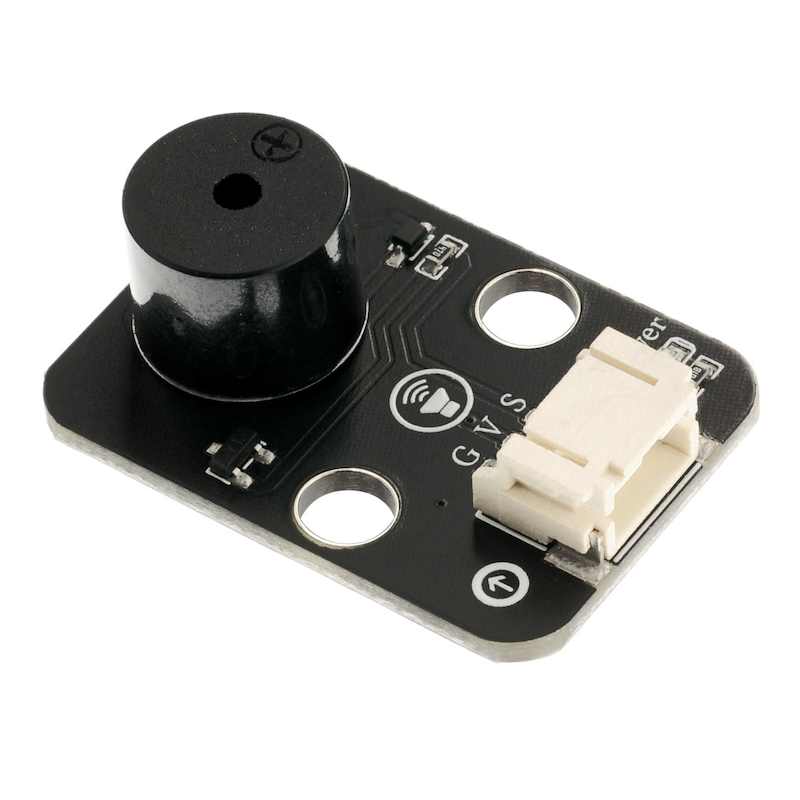

HS-F07-L 有源蜂鳴器

1、介紹

2、原理圖

有源蜂鳴器-HS-F07-L 原理圖點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 3P端子

• 安裝方式：雙螺絲固定

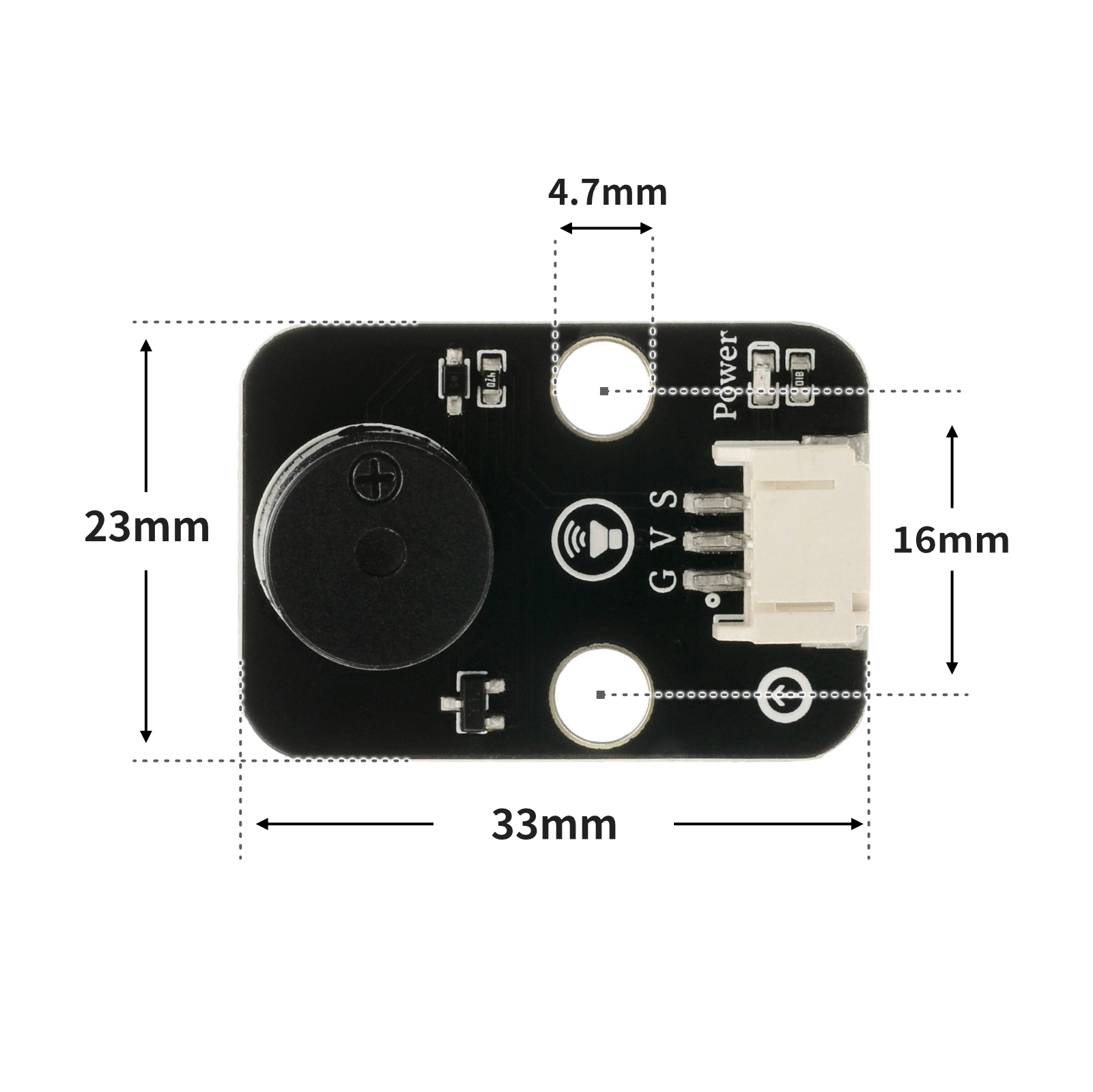

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

/***********************************************************
 文件名：02_1activeBuzzer.ino
 描述：Arduino uno 控制蜂鸣器发出sos求救声。
 作者：chenzhiqiang
 日期：2022.10.15
 有源蜂鸣器模拟SOS信号\蜂鸣器：D6
***********************************************************/
int buzzerPin = 6; //定义数字D6引脚为控制蜂鸣器的引脚
void setup(){
 pinMode(buzzerPin, OUTPUT);//设置数字D6口模式，OUTPUT为输出
}
void loop(){
 my_3duan();//蜂鸣器频率快响三次
 delay(500);//设置延迟时间，500ms
 my_3chang();//蜂鸣器频率慢响三次
 delay(500);//设置延迟时间，500ms
 my_3duan();//蜂鸣器频率快响三次
 delay(500);//设置延迟时间，500ms
}
void my_3duan() {
 //蜂鸣器频率快响三次函数
 for (int i = 1; i <= 3; i = i + (1)) {
 digitalWrite(buzzerPin,HIGH);
 delay(200);
 digitalWrite(buzzerPin,LOW);
 delay(200);
 }
}
void my_3chang() {
 //蜂鸣器频率慢响三次函数
 for (int i = 1; i <= 3; i = i + (1)) {
 digitalWrite(buzzerPin, HIGH);
 delay(400);
 digitalWrite(buzzerPin, LOW);
 delay(400);
 }
}

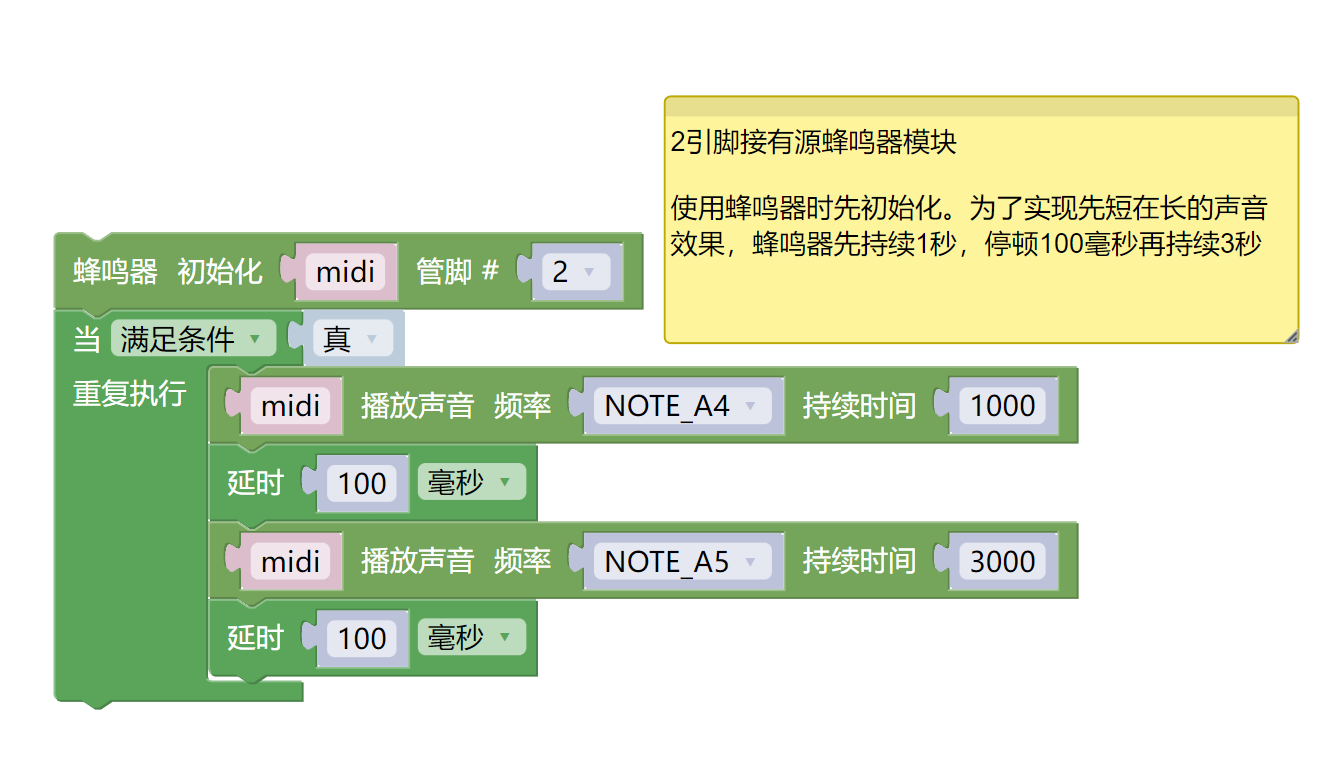

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import music
import time


midi = music.MIDI(2)
while True:
midi.pitch_time(440, 1000)
time.sleep_ms(100)
midi.pitch_time(880, 3000)
time.sleep_ms(100)

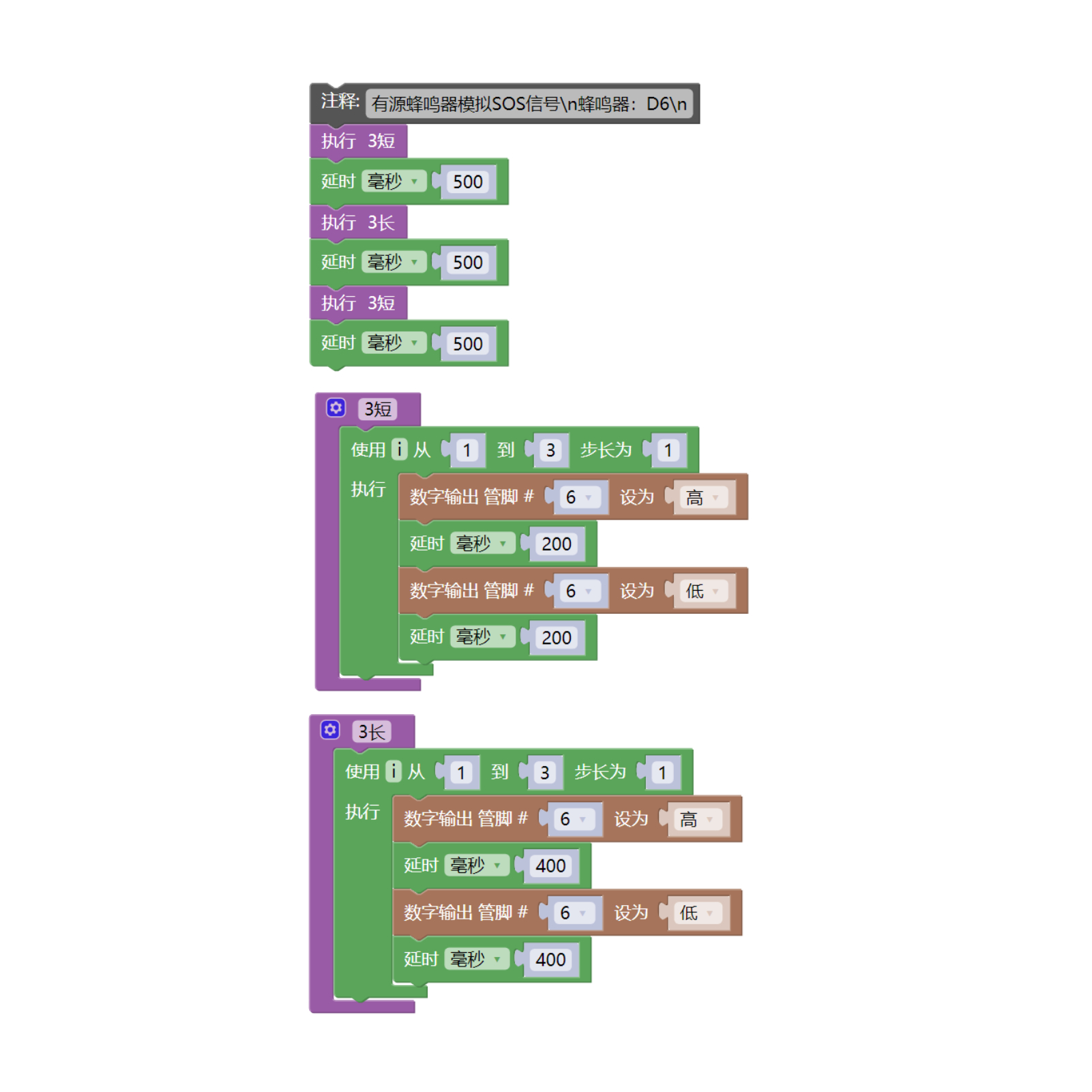

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• 有源蜂鳴器模塊（HS-F07L）*1

• PH2.0 3P雙頭端子線 *1

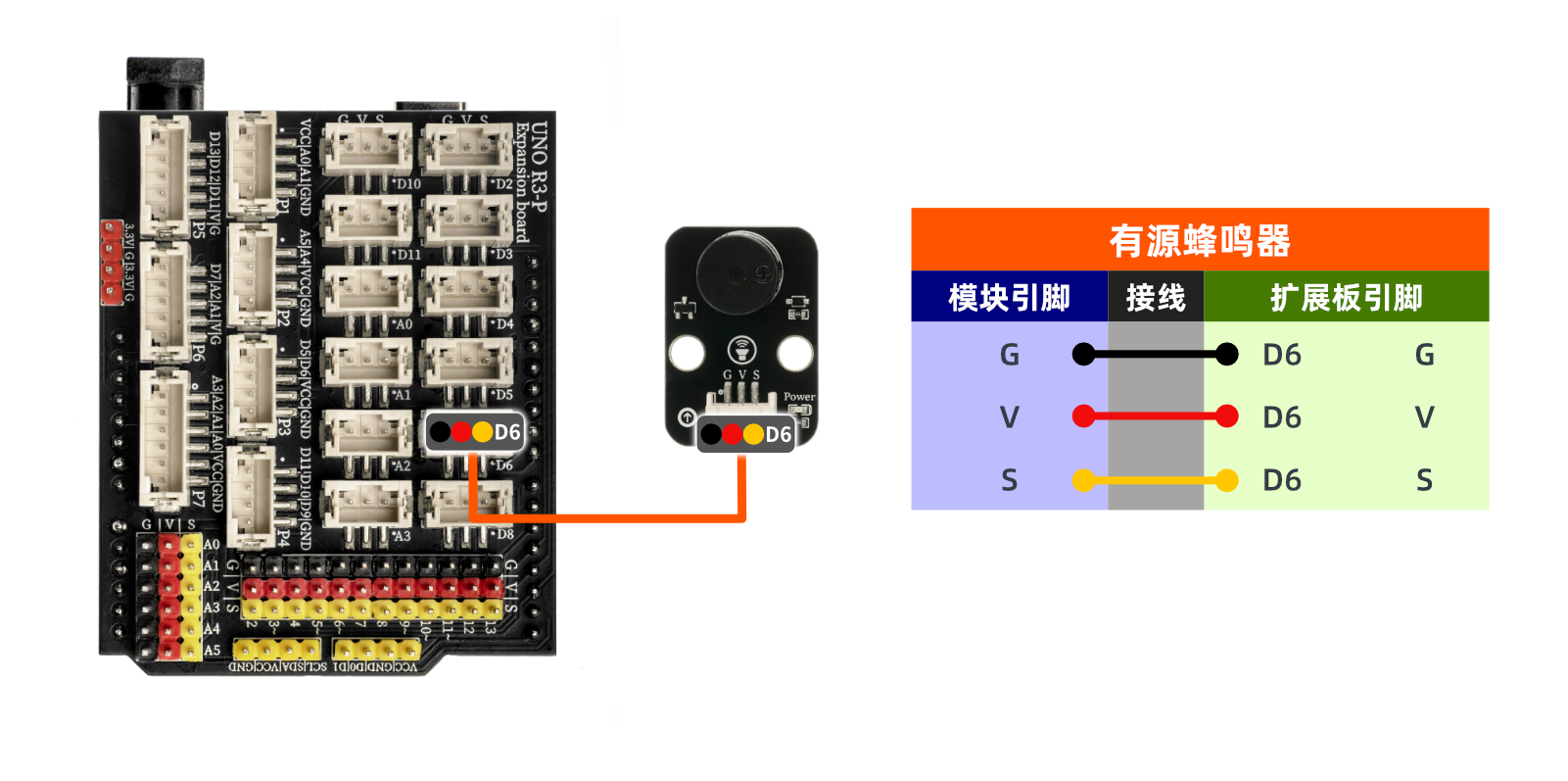

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：待更新

10、測試結論

Arduino UNO測試結論：

器件連接好線之後，將上述程式燒錄到Arduino UNO 開發板之後，給 U+程式卡通電，有源蜂鳴器發出SOS求救聲音。

ESP32 Python測試結論：

器件連接好線之後，將上述程序燒錄到ESP32開發板之後，有源蜂鳴器發出SOS求救聲音。
