HS-S01A 紅外感應器 (循跡模組)

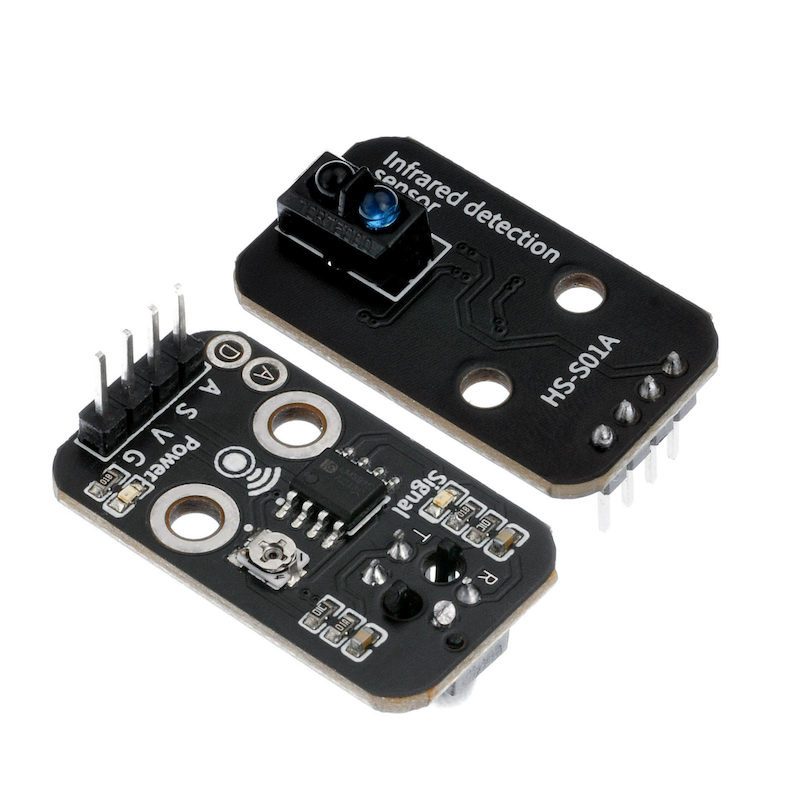

1、介紹

紅外線探測模組本質上是一個紅外線收發裝置，是具有一對紅外線發射與接收管。發射管發射出一定頻率的紅外線，當發出的紅外線在檢測方向遇到反射面時，紅外線反射回來被接收管接收，經過反相器(施密特觸發器)電路處理之後，指針藍燈會亮起，同時信號輸出接口輸出數字信號（一個低電平信號）。

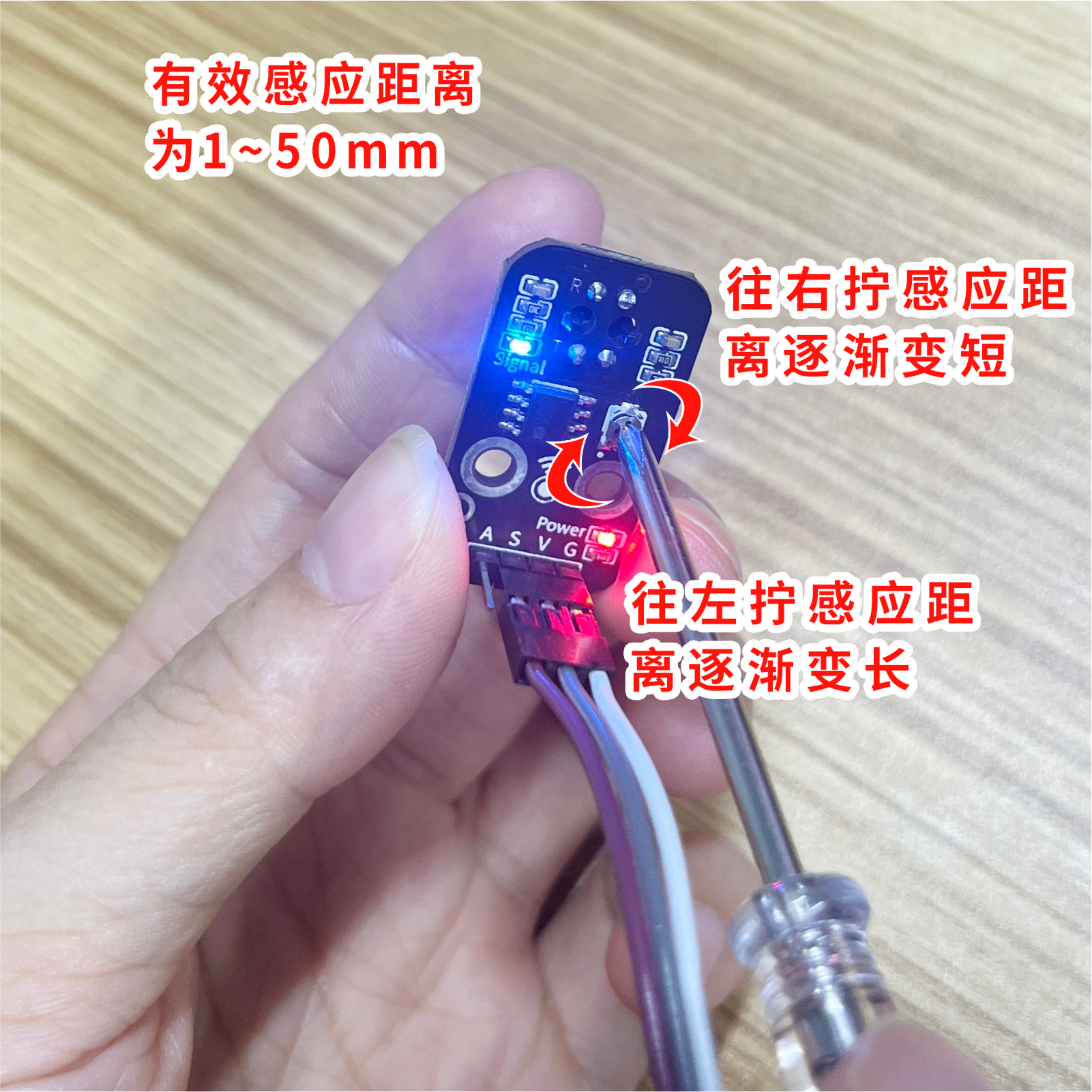

紅外探測（循跡）模組的紅外發射和接收頭受環境光干擾較大，一 般來說，越靠近反射面，效果越好。紅外探測（循跡）模組背面有一個電位器，通過調節電位器，可以調節模組的閾值，實現對應數字信號的輸出。調節電位器的電壓可以調節紅外線传感器的探測距離。當調節到LED藍燈剛好熄滅時，檢測距離最遠。如果LED藍燈常亮或者一直不亮可以調節電位器。使LED藍燈處於剛好熄滅的狀態。工作電壓：3.3～5V。檢測反應距離：1～50mm。

2、原理圖

紅外探測感應器-HS-S01B 原理圖點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：2.54mm排釘

• 安裝方式：雙螺絲固定

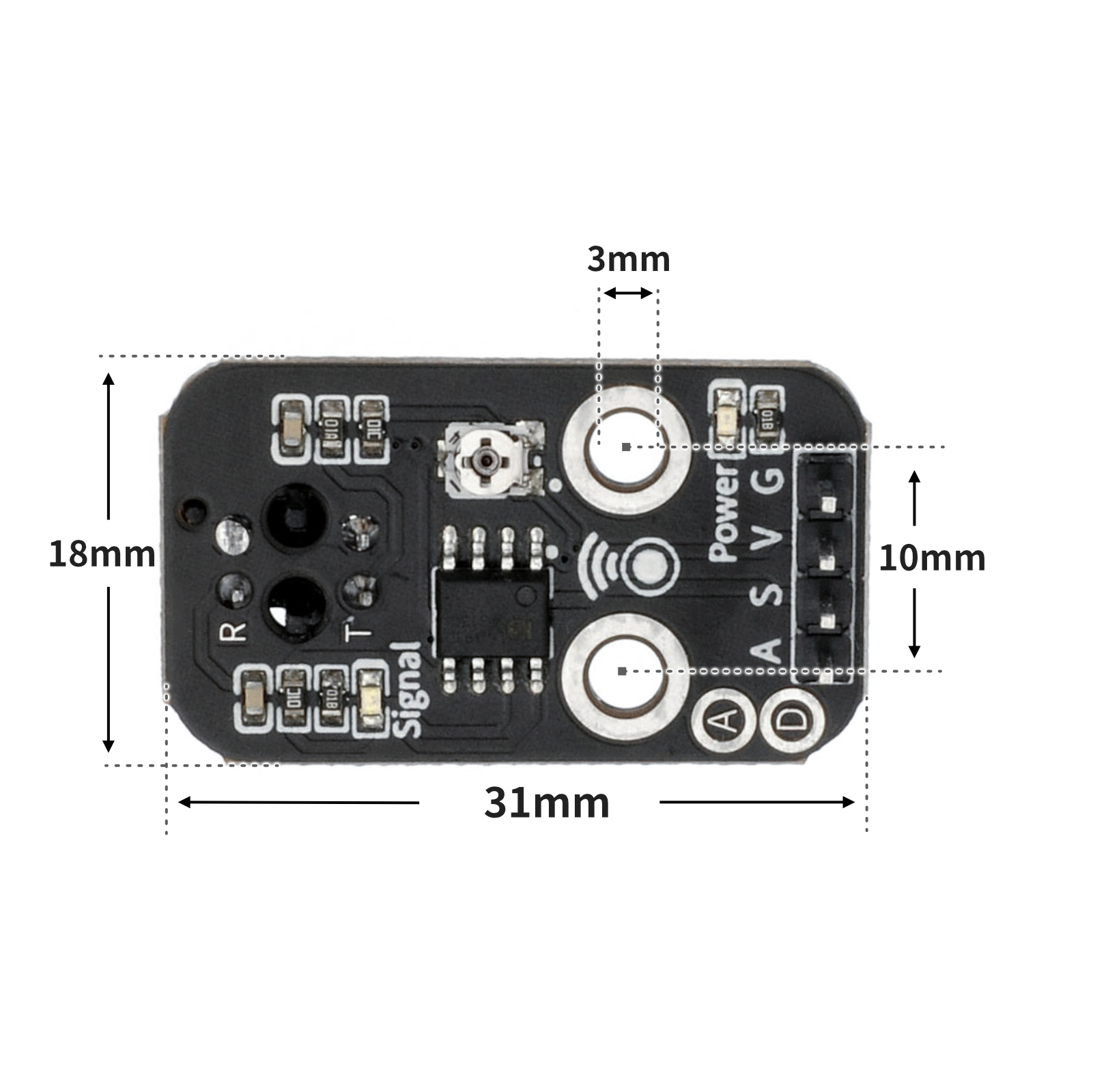

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
}

void loop(){
  delay(500);
  if (digitalRead(3) == 1) {
    Serial.println("未检测物体");

  } else if (digitalRead(3) == 0) {
    Serial.println("检测到物体");
  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
while True:
    if pin2.value() == 1:
        print('未检测到物体')
    else:
        print('检测到物体')

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 PRO 開發板 *1

• USB type-c 資料線 *1

• 紅外線偵測感測器模組（HS-S01A）*1

• 1P母對母杜邦線 *3條 或 3P母對母杜邦線 *1條

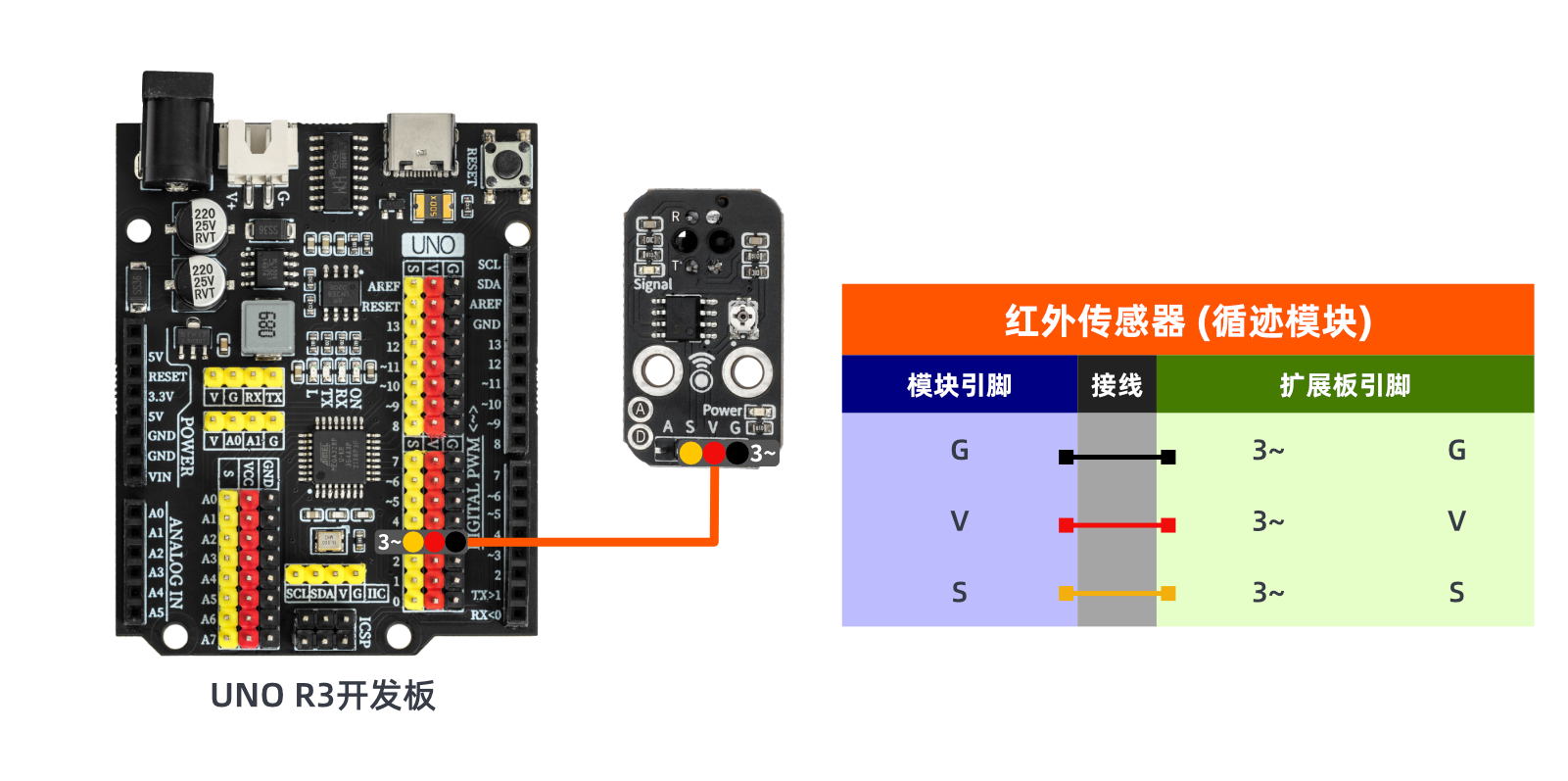

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

10、測試結果

Arduino UNO 混试结果：
