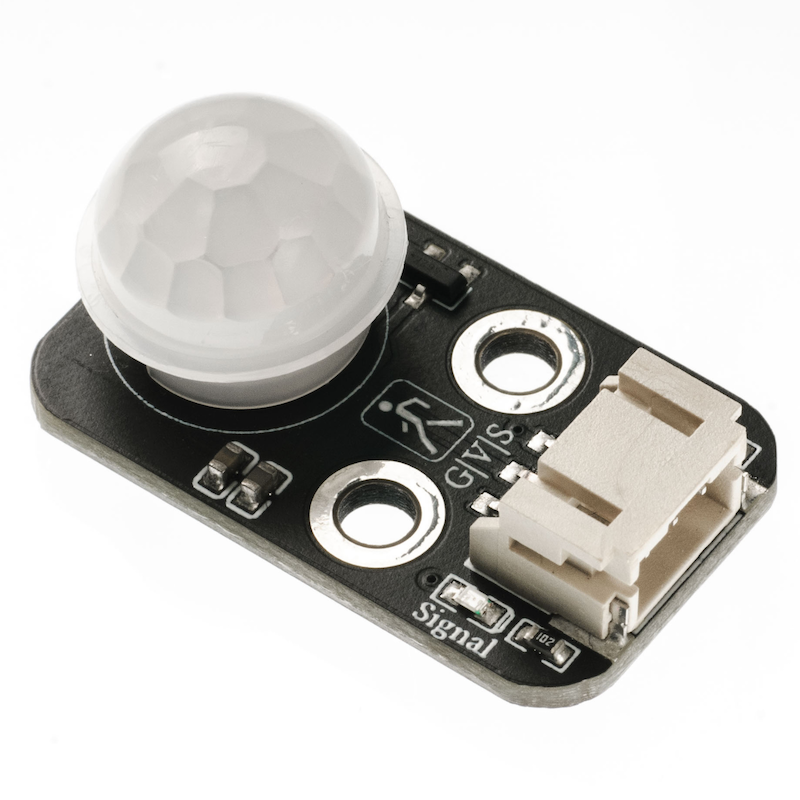

HS-S38P 人体感測器

1、介紹

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：雙螺絲固定

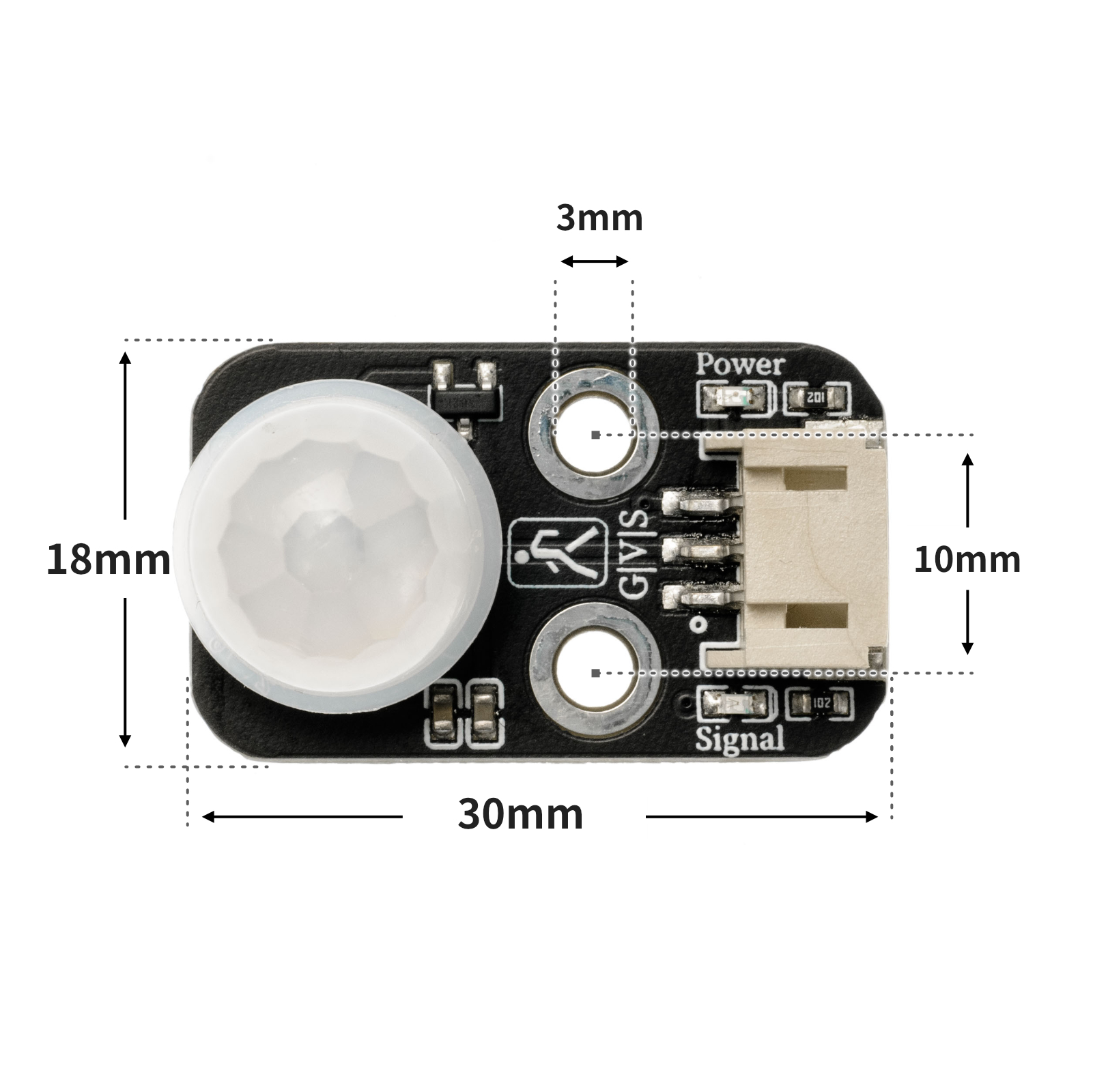

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

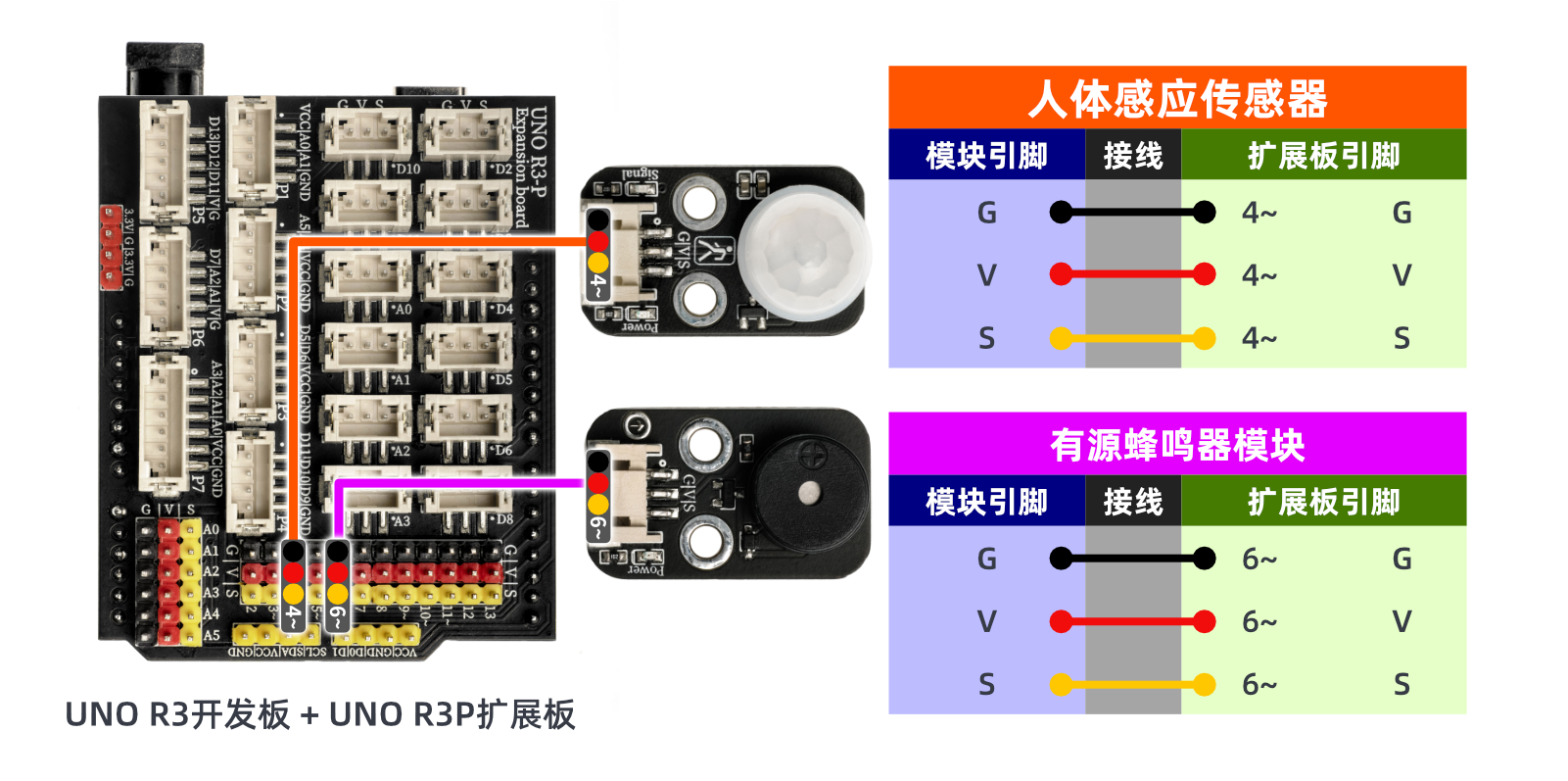

示範程序（UNO開發板）：

int body_sensing = 4;//设置人体传感器接D4引脚
int Buzzer = 6;//设置有蜂鸣器接D6引脚
boolean  value= 0;//设置布尔变量
void setup() {

  Serial.begin(9600);//设置串口波特率
  pinMode(body_sensing, INPUT);//设置D6引脚为输入模式
  pinMode(Buzzer, OUTPUT);//设置Buzzer为输出模式
}

void loop() {
    value = digitalRead(body_sensing);//读取人体感器状态值赋给变量value

     if (value == 1) {
    digitalWrite(Buzzer,HIGH);//蜂鸣器响
    Serial.println(String("有人蜂鸣器响：") + String(digitalRead(4)));//串口打印状态值

  } else if (value == 0) {
    Serial.println(String("无人：") + String(digitalRead(4)));//串口打印状态值
    digitalWrite(Buzzer,LOW);//蜂鸣器不工作
  }
  delay(500);


}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(1)
    else:
        pin4.value(0)
