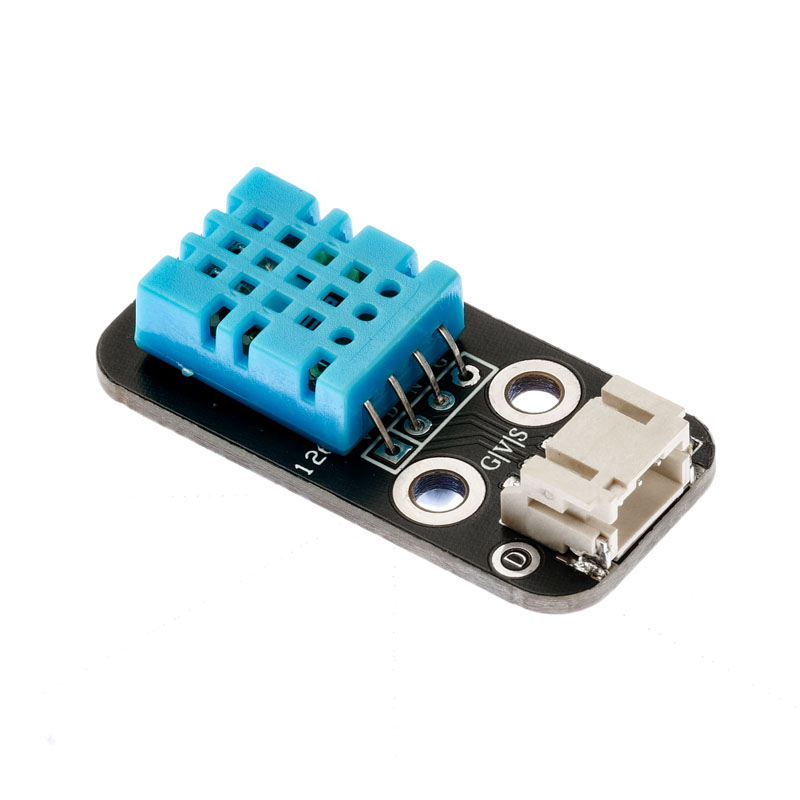

HS-S26P 溫濕度傳感器

1、介紹

DHT11數字溫度 - 濕度传感器是一種包含校準數字信號輸出的複合传感器。它採用特殊的數字模塊採集技術和濕度 - 溫度感應器技術，確保高可靠性和出色的長期穩定性。感測器由電阻式濕度元件和NTC溫度測量元件組成。DHT11通過單總線與微處理器通信。它只需要一個線程，一次發送40個數據。

數據格式： 8位濕度整數數據+ 8位濕度十進制數據+ 8位溫度整數數據+ 8位溫度十進制數據+ 8位奇偶校驗位。

資料發送過程：主控發送啟動信號 - > DHT回應信號 - > DHT通知主控它已準備好接受信號 - > DHT發送準備好的資料 - > DHT結束信號 - > DHT內部重新測試環境溫度和濕度，記錄下一筆資料從主控開始發出信號。

通過該過程獲得，每次收集的數據主控始終是最後一次DHT數據。如果我們想獲得即時數據，那麼主控可以收集兩個連續的數據，但是，正式地，不建議連續多次讀取DHT。如果每次讀取的間隔時間超過5秒，則足以獲得準確的數據。DHT在通電時需要1秒才能穩定。

2、原理圖

溫濕度傳感器-HS-S26P 原理圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：雙螺絲固定

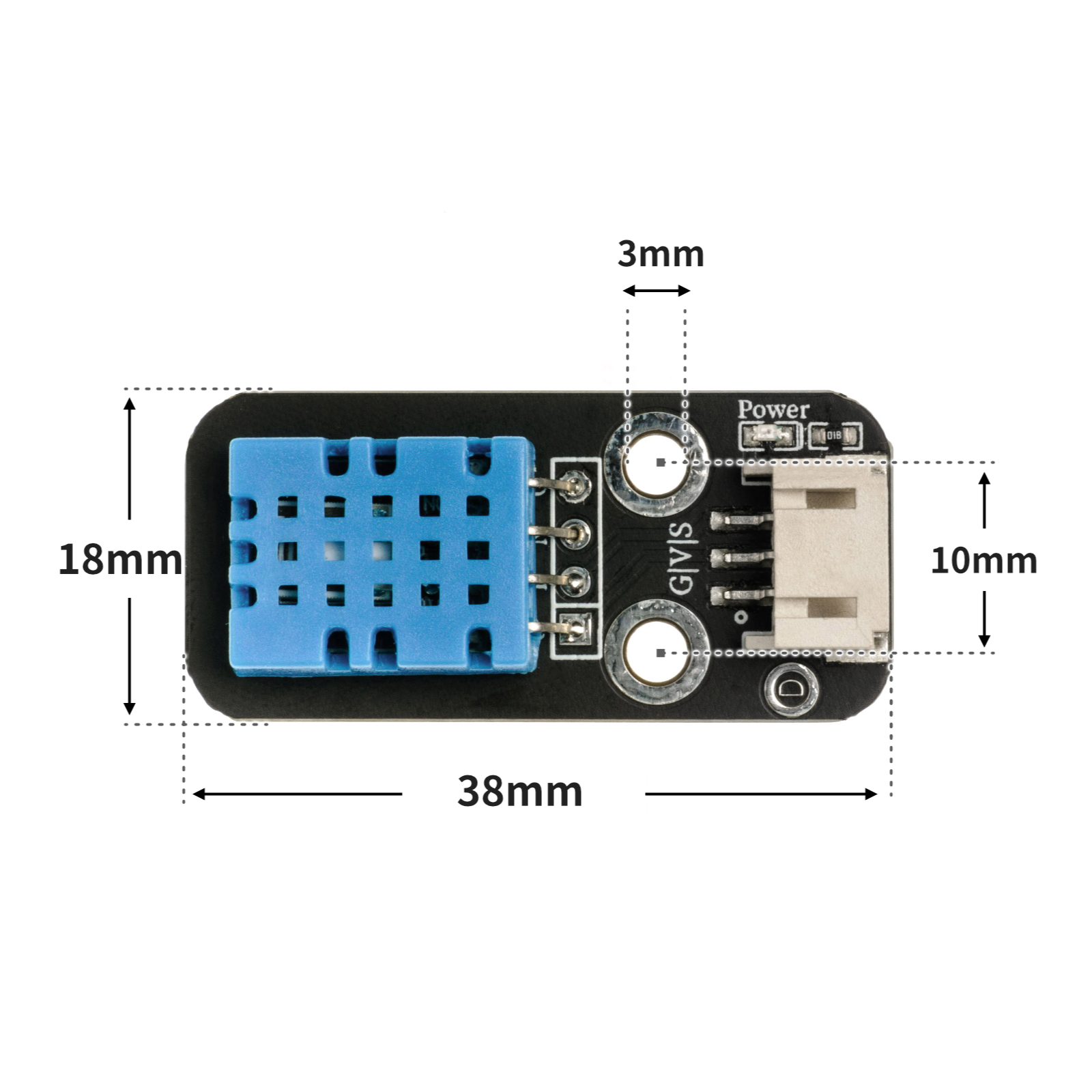

4、電路板尺寸

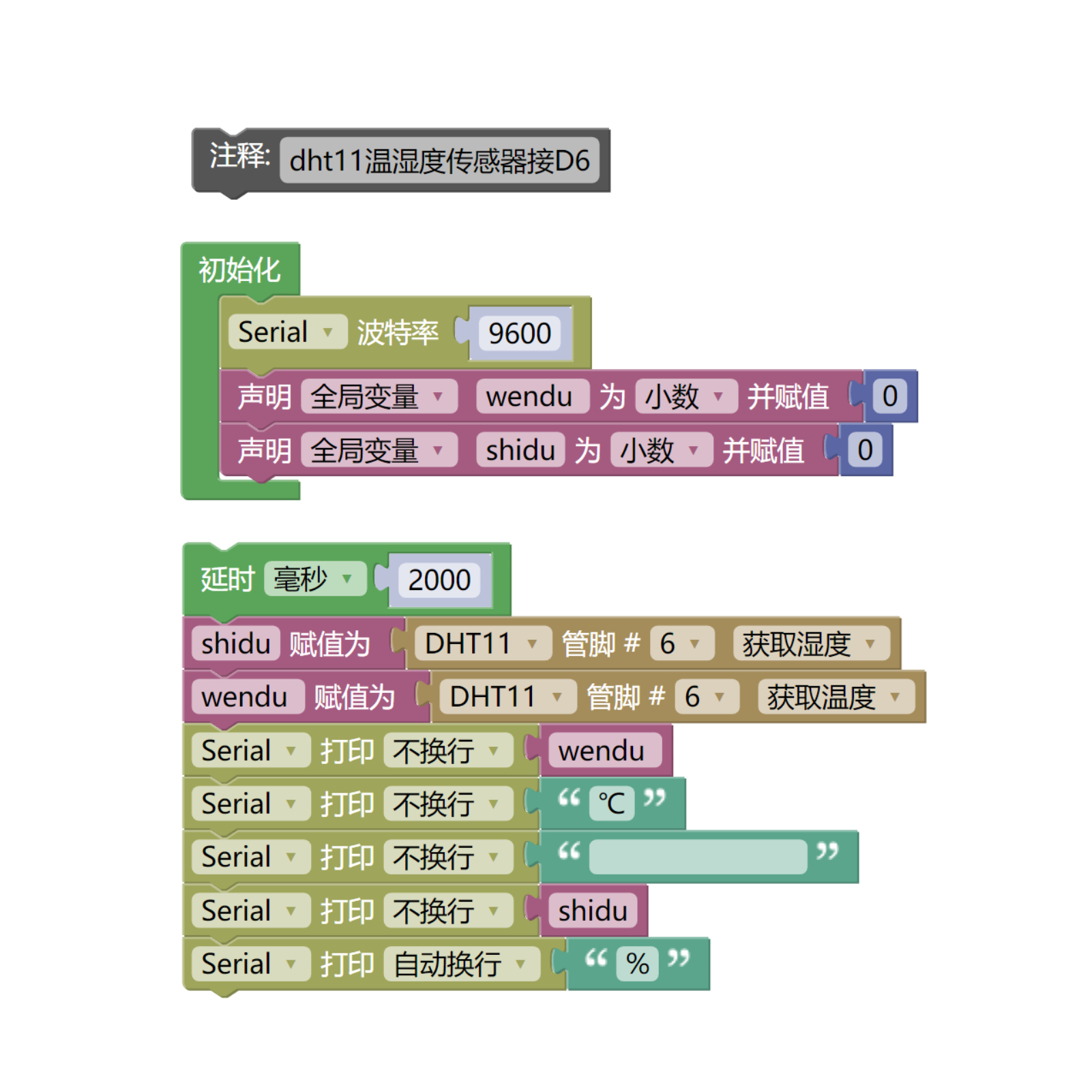

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

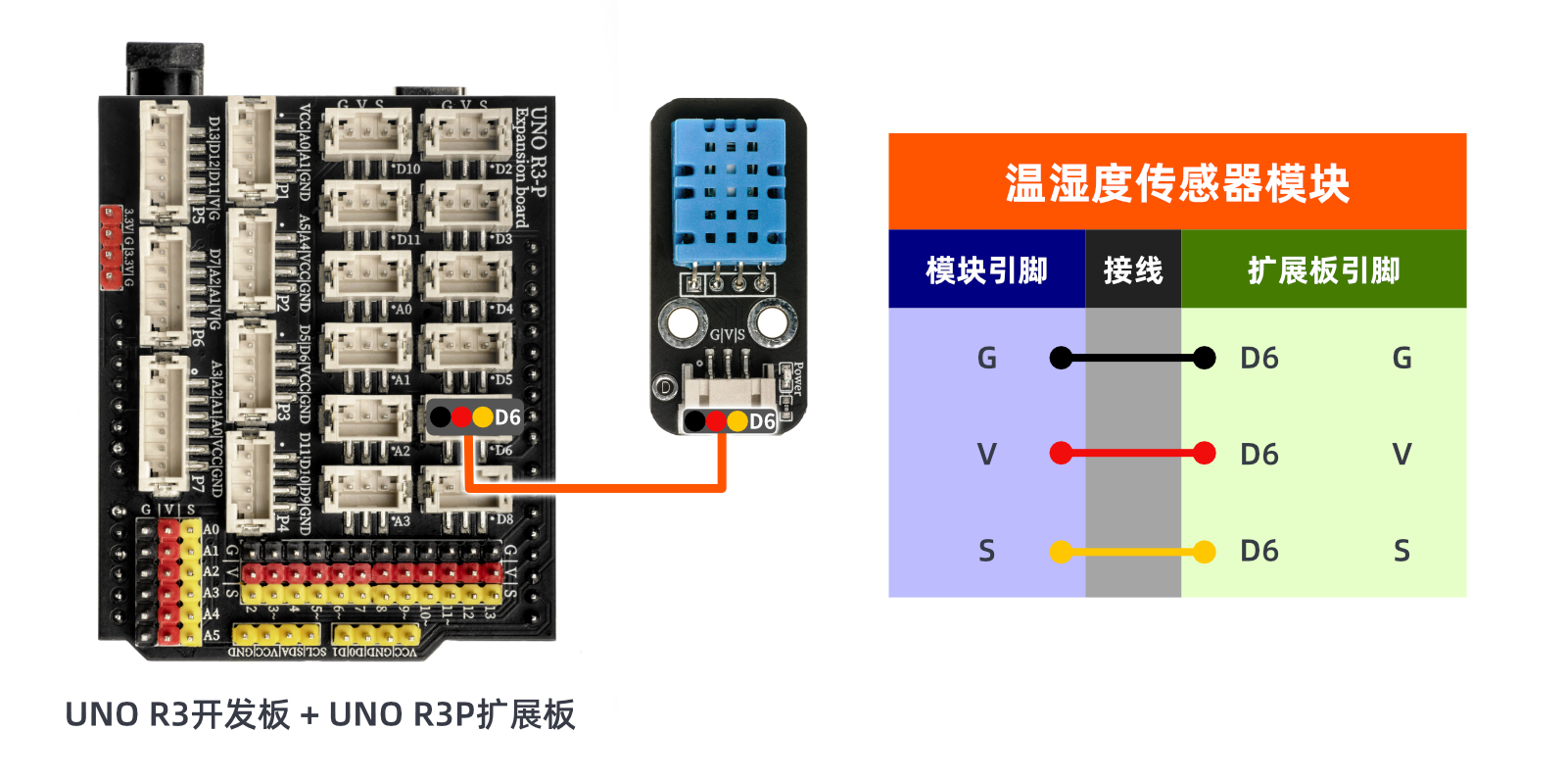

//DHT11传感器接引脚D6
#include <DHT.h>//调用温dht湿度库

volatile float wendu = 0;//设置温度变量
volatile float shidu = 0;//设置湿度变量
DHT dht6(6, 11);//定义温湿度传感器引脚

void setup() {
  Serial.begin(9600);//设置波特率

  dht6.begin();//启动
}

void loop() {


  delay(2000);//延时2秒
  shidu = dht6.readHumidity();//将湿度读取为摄氏度(默认值)赋给变量
  wendu = dht6.readTemperature();//将温度读取为摄氏度(默认值)赋给变量

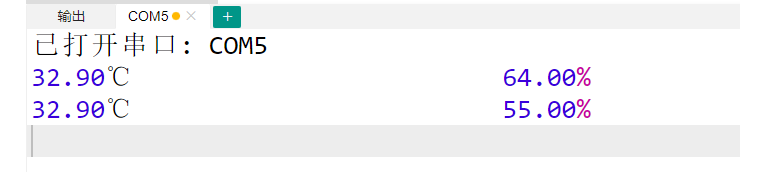

  Serial.print(wendu);//串口打印温度
  Serial.print("℃");
  Serial.print("                         ");
  Serial.print(shidu);//串口打印湿度
  Serial.println("%");

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

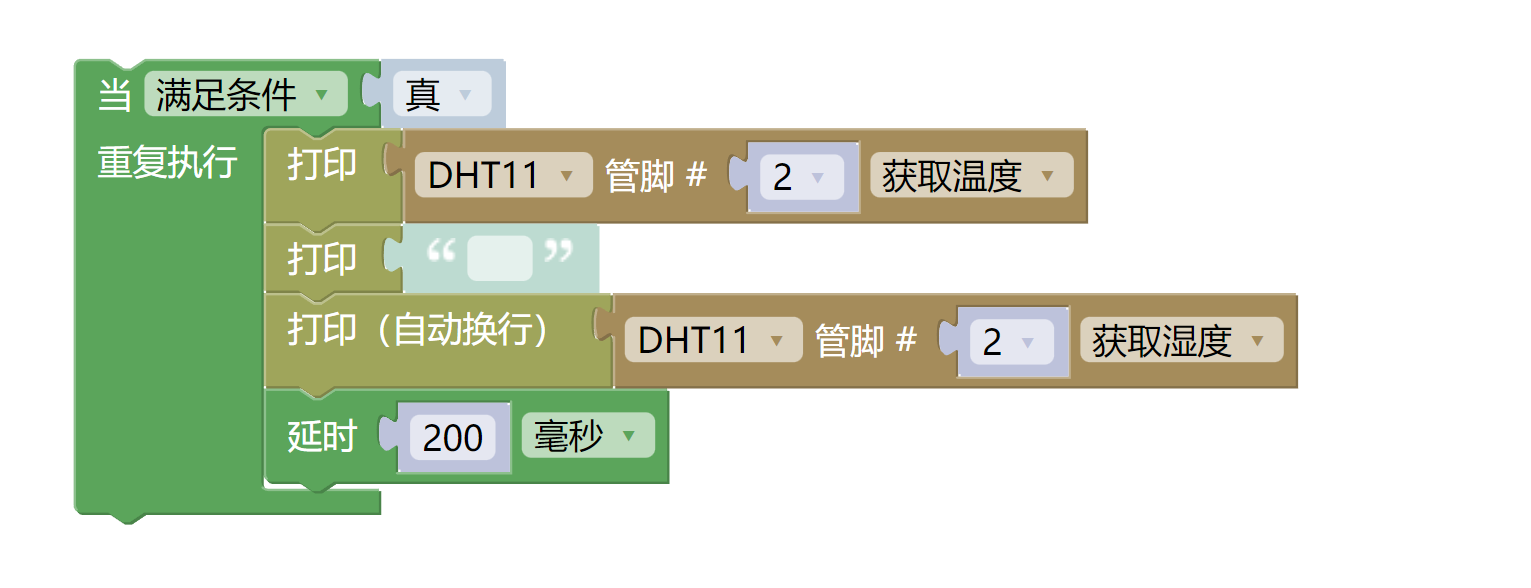

示例程式（ESP32-Python）：

import machine
import dhtx
import time


while True:
    print(dhtx.DHT11(2).temperature(),end ="")
    print('    ',end ="")
    print(dhtx.DHT11(2).humidity())
    time.sleep_ms(200)
