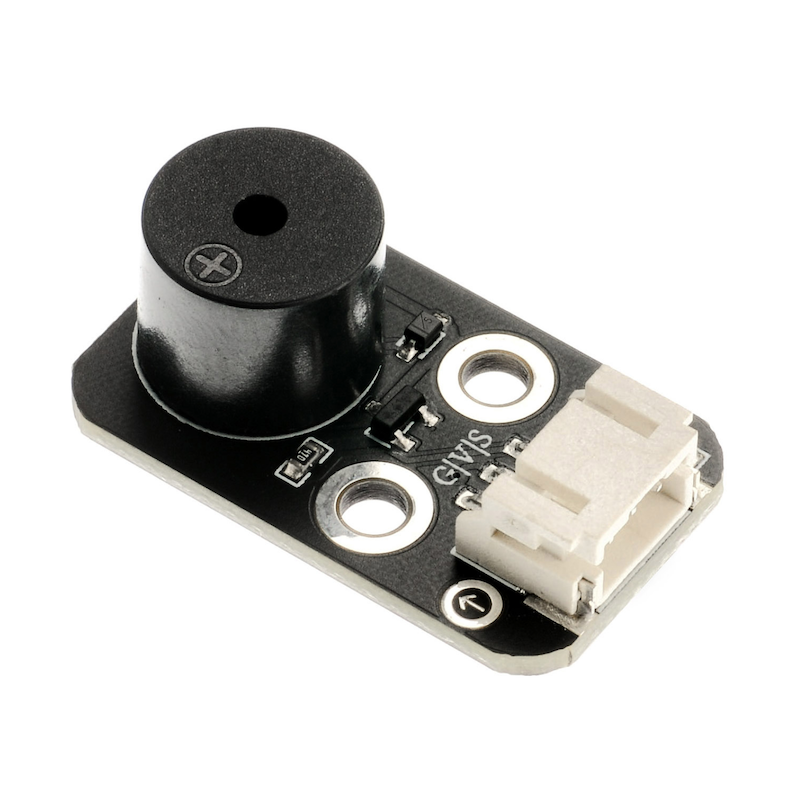

HS-F02P 離源蜂鳴器模塊

1、介紹

無源蜂鳴器，是沒有內部振盪器的蜂鳴器，在通電時，內部振盪器是不會發出嗡嗡聲的，它需要2~5 kHz 的方波驅動，然後不同頻率的波形會驅動蜂鳴器發出相應頻率的声音。我們常見的一些賀卡裡面會帶一個音樂盒，打開後會播放生日快樂，聖誕歌這些曲調，就是通過無源蜂鳴器來實現的。

有源蜂鳴器與無源蜂鳴器區別：

1、有源蜂鳴器，內部有振蕩、驅動電路。加電源就可以響。無源蜂鳴器，聲音頻率可調，可以做出「多來米發索拉西」的效果在一些特例中，可以和LED複用一个控制口。

2、測試聲音不同用黑表筆接蜂鳴器 “+”引腳，紅表筆在另一引腳上來回碰觸，如果觸發出咔、咔聲的且電阻只有 8Ω 的是無源蜂鳴器；如果能發出持續聲音的，且電阻在幾百歐以上的，是有源知蜂鳴器。

3、振動頻率不同用直流電壓輸入相應電壓（可以由小調到大），頻率大約 2.7KHZ ，可以直接響的為有源電磁式蜂鳴器，不直接響的，需要方波來驅動才可以響的為無源電磁式蜂鳴器。

2、原理圖

無源蜂鳴器-HS-F02P 圖形圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：雙螺絲固定

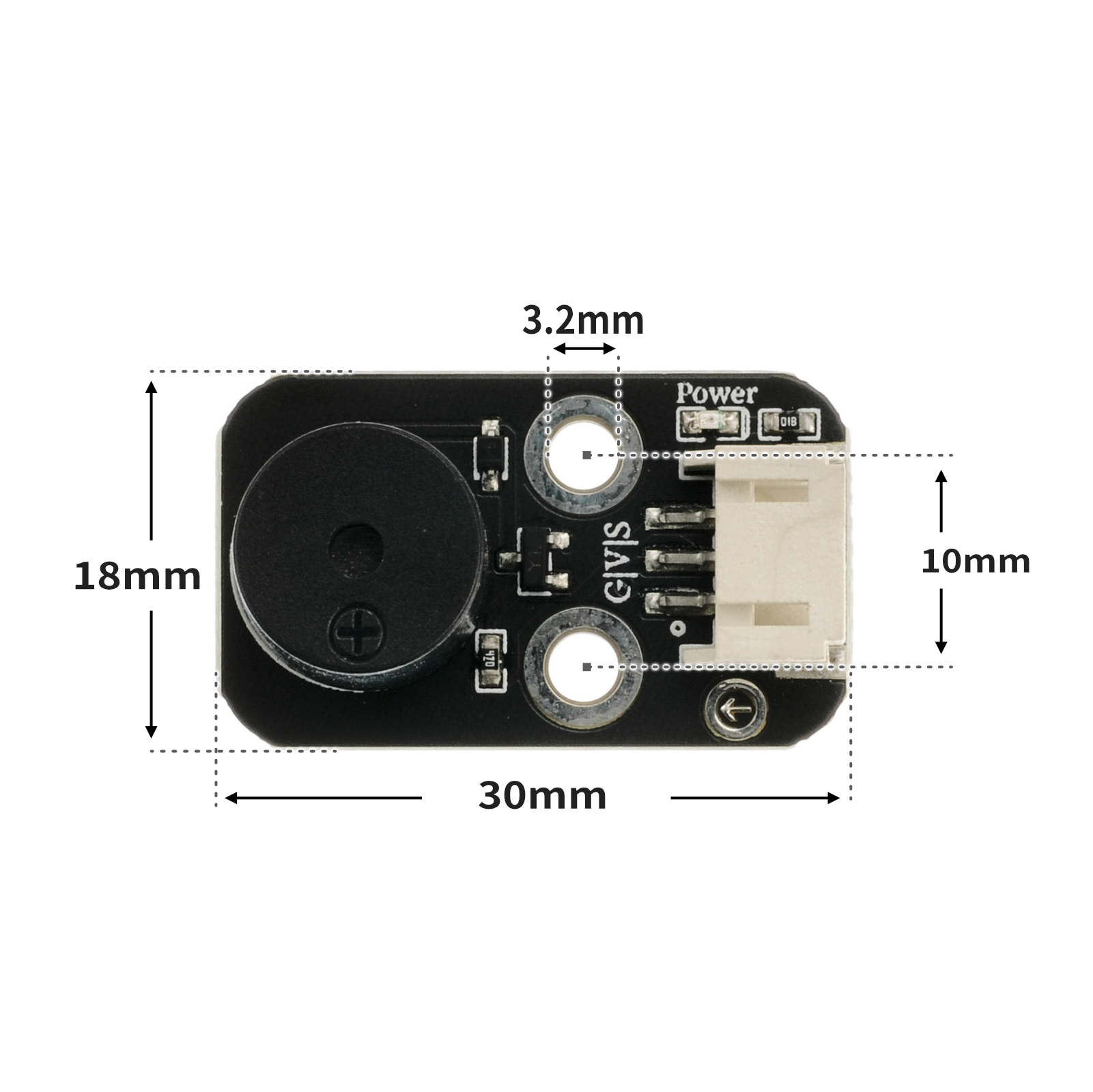

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

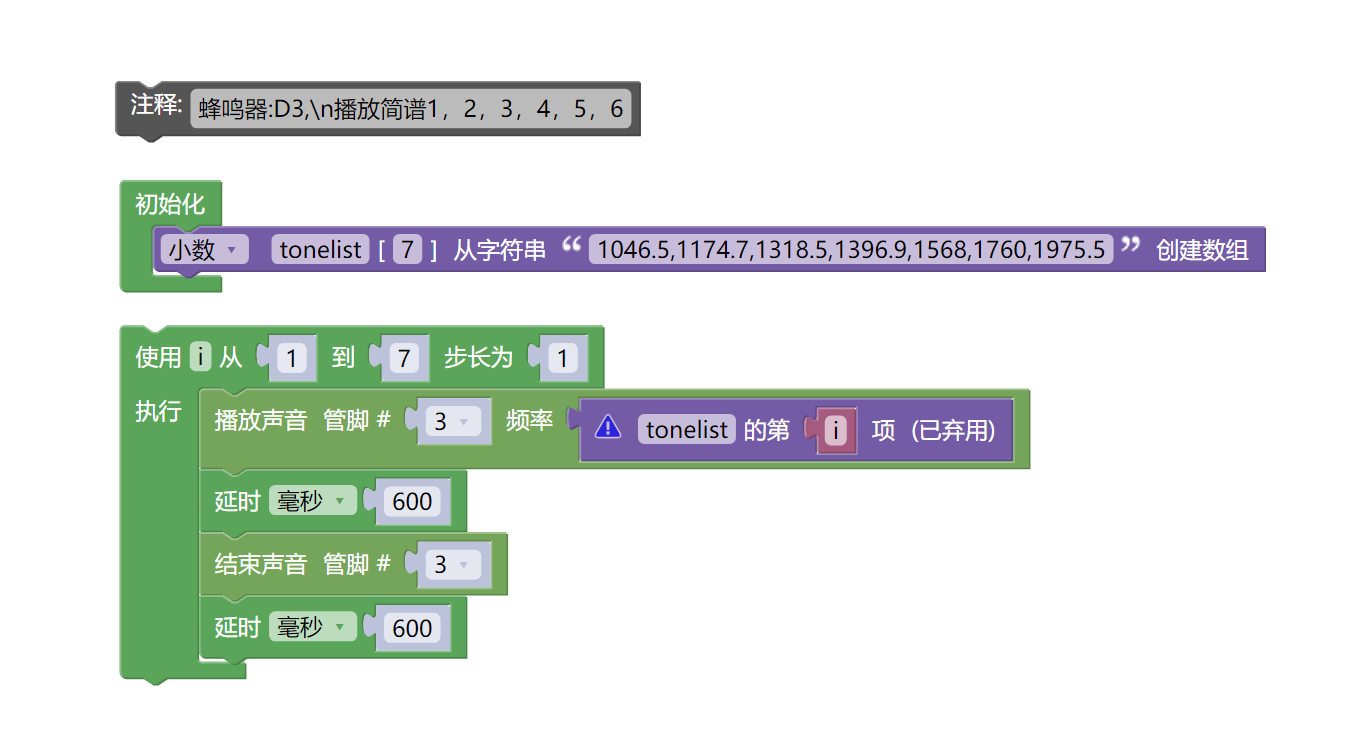

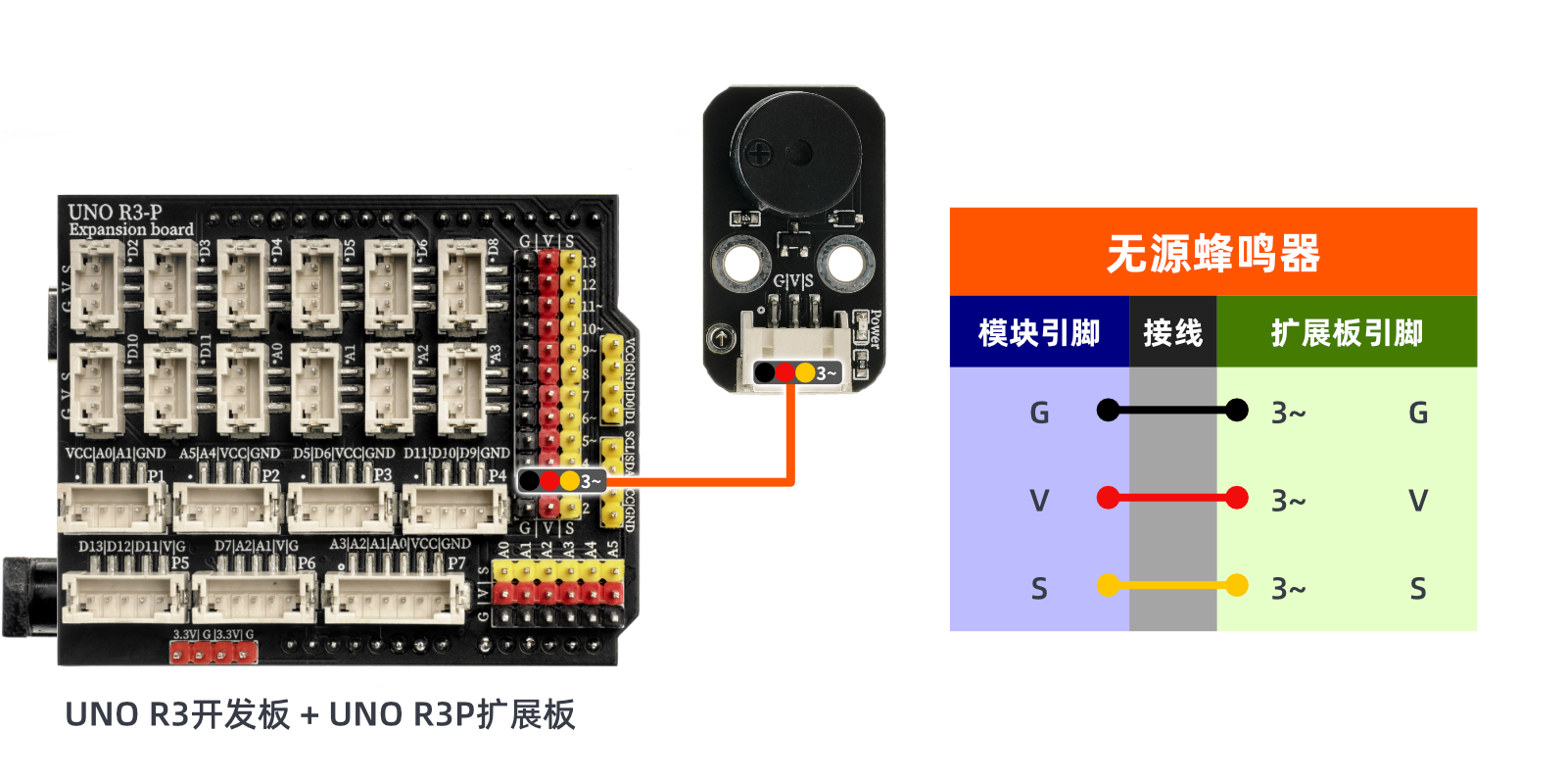

示範程序（UNO開發板）：

float tonelist[7]={1046.5,1174.7,1318.5,1396.9,1568,1760,1975.5};

void setup(){
  pinMode(3, OUTPUT);
}

void loop(){
  //蜂鸣器:D3,\n播放简谱1，2，3，4，5，6

  for (int i = 1; i <= 7; i = i + (1)) {
    tone(3,tonelist[(int)(i - 1)]);
    delay(600);
    noTone(3);
    delay(600);
  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

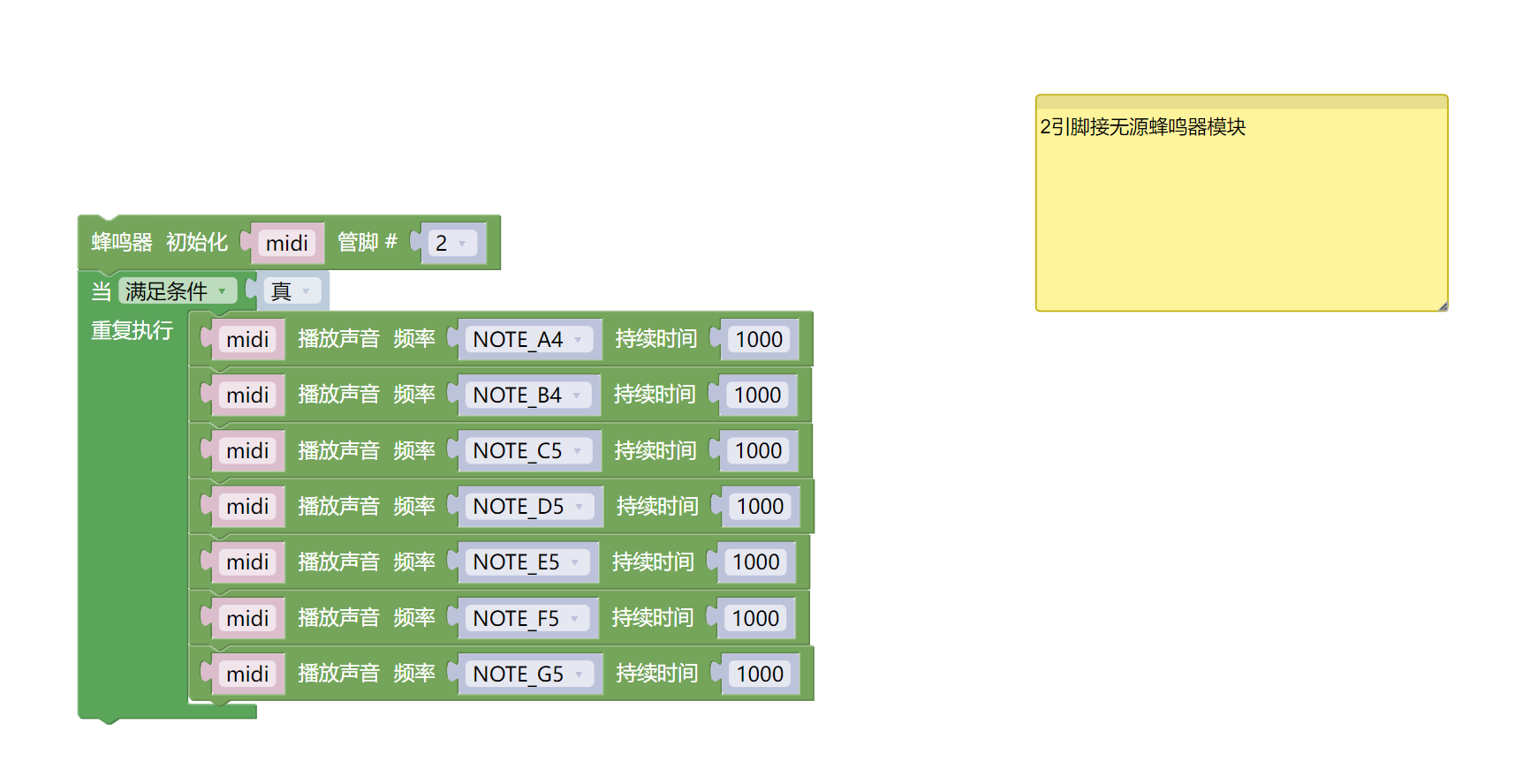

示例程式（ESP32-Python）：

import music


midi = music.MIDI(2)
while True:
    midi.pitch_time(440, 1000)
    midi.pitch_time(494, 1000)
    midi.pitch_time(523, 1000)
    midi.pitch_time(587, 1000)
    midi.pitch_time(659, 1000)
    midi.pitch_time(698, 1000)
    midi.pitch_time(784, 1000)
