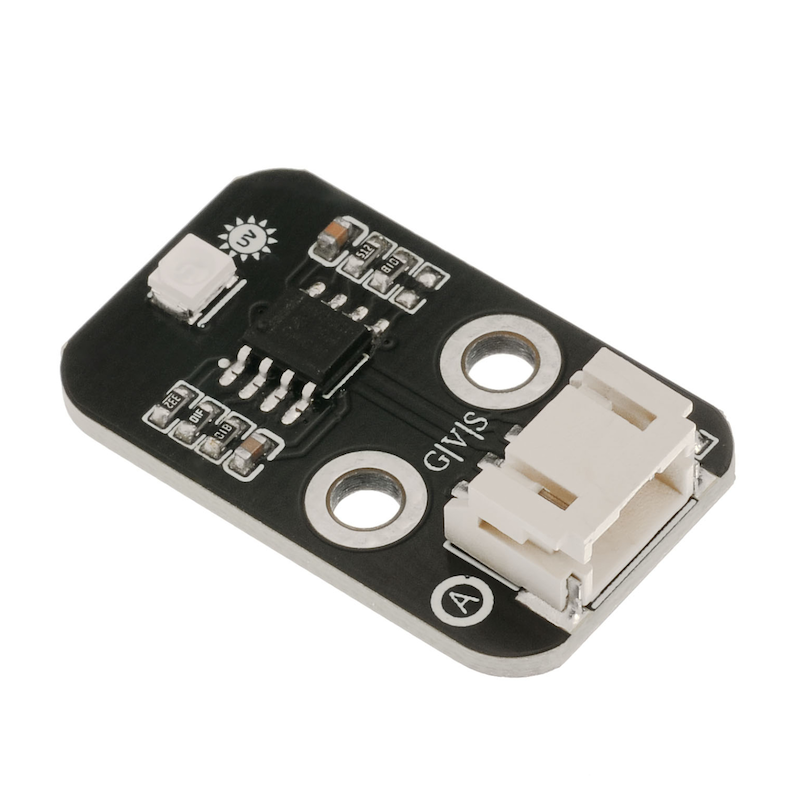

HS-S03P 紫外線感測器

1、介紹

特點：1.尺寸小 ：11mm×27mm
2.功耗低：供電電壓2.5V～5V，工作電流是微安級
3.線性好
4.靈敏度高
5.高穩定性
6.檢測範圍寬：240nm-370nm
7.大角度：130度
8.肖特基種類的光敏二極管，適用於光電模式

典型應用：紫外線測試儀，紫外線手錶，戶外運動設備，手機移動電話等
本產品能用到行動電話領域的規格。並有直接對應紫外線指數(UV INDEX)的線性電流。
資料鏈接：https://pan.baidu.com/s/1pJvdC5l
學習連結1：https://zhuanlan.zhihu.com/p/641537240
學習鏈接2：https://blog.csdn.net/UbiBots/article/details/52558287

2、原理圖

紫外光感應器HS-S03P 圖紙點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0端子線

• 安裝方式：雙螺絲固定

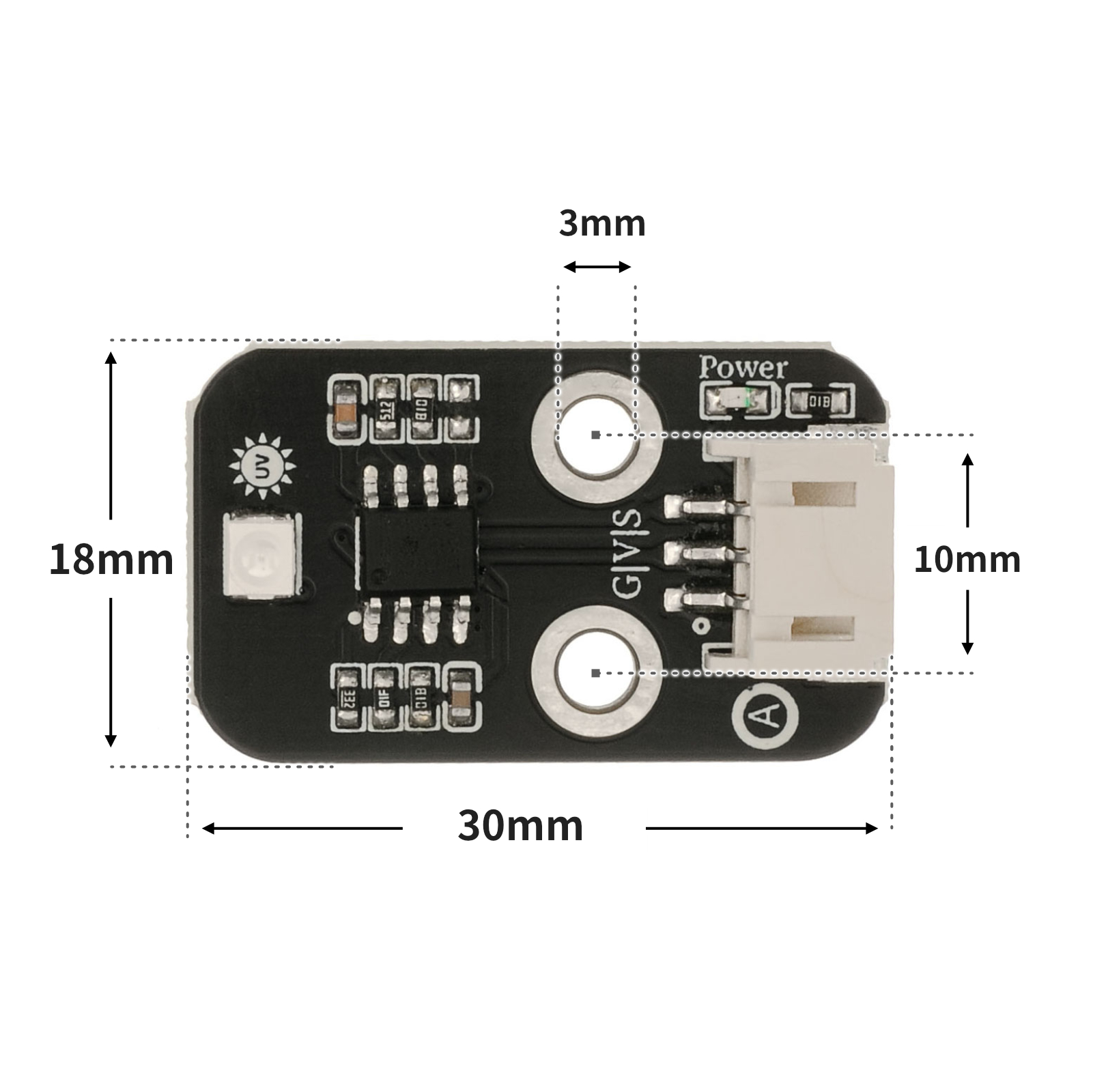

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C mylcd(0x27,16,2);
int sensorValue;//传感器输出的数据包
long sum = 0;//由于测试中发现数据会溢出，就用了long，long目前还未溢出过
int vout = 0;//由于通信中输出的是整一串数据包，所以需要翻译，vout是处理好的数据，也就是CJMCU-GUVA-S12SD传感器光电流的输出电压
int uv = 0;//紫外线等级

void setup(){
Serial.begin(9600);//CJMCU-GUVA-S12SD的波特率为9600
mylcd.init();
  mylcd.backlight();
}

void loop()
{
  sensorValue = 0;
  sum = 0;
  for(int i = 0 ; i < 1024 ; i++ )//这里我用的是最简单的filter算法
  {
      sensorValue = analogRead(A0);
      sum = sensorValue + sum;
      delay(2);
  }
  vout = sum >> 10;//开始数据处理
  vout = vout * 4980.0 / 1024;
  Serial.print("The Photocurrent value : ");
  Serial.print(vout);
  Serial.println("mV");
  if(vout < 50){  //查表，把得到的光电流值转换成紫外线等级
    uv = 0;
  }
  else if(vout < 227){
    uv = 1;
  }
  else if(vout < 318){
    uv = 2;
  }
  else if(vout < 408){
    uv = 3;
  }
  else if(vout < 503){
    uv = 4;
  }
  else if(vout < 606){
    uv = 5;
  }
  else if(vout < 696){
    uv = 6;
  }
  else if(vout < 795){
    uv = 7;
  }
  else if(vout < 881){
    uv = 8;
  }
  else if(vout < 976){
    uv = 9;
  }
  else if(vout < 1079){
    uv = 10;
  }
  else{
    uv = 11;
  }
  delay(20);
  Serial.print("UV Index = ");
  Serial.println(uv);
mylcd.clear();
 mylcd.setCursor(0, 0);
  mylcd.print(String(" value :") + String(vout) + String("mV"));
  mylcd.setCursor(0, 1);
  mylcd.print(String("   UV Index =") + String(uv));
  }

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

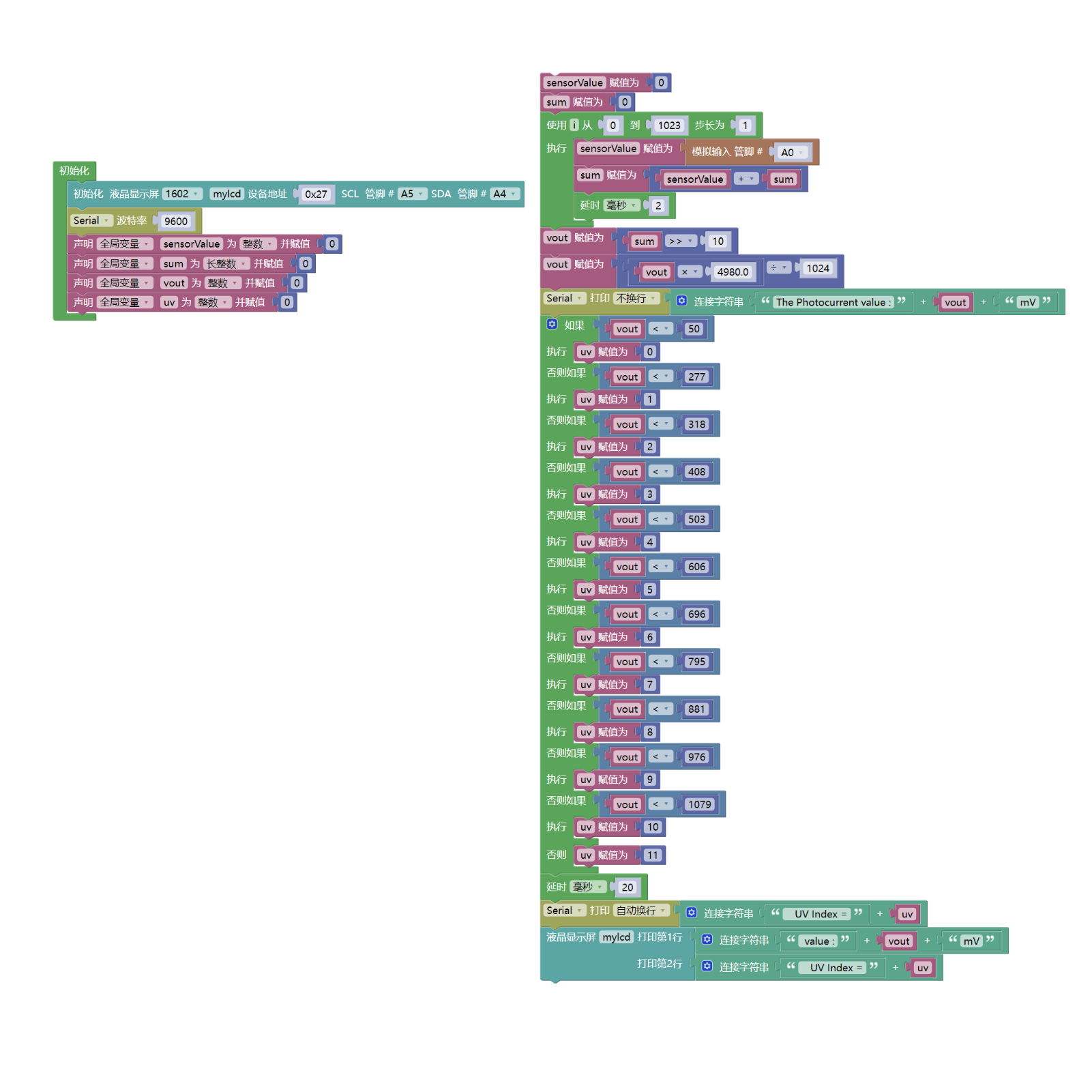

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• UNO-R3 開發板 *1

• UNO-R3 P 扩展板 *1

• USB type-c 資料線 *1

• LCD1602液晶顯示屏（HS-F21P）*1

• 紫外線感應器（HS-S03P）*1

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

10、測試結果

Arduino UNO 混试结果：

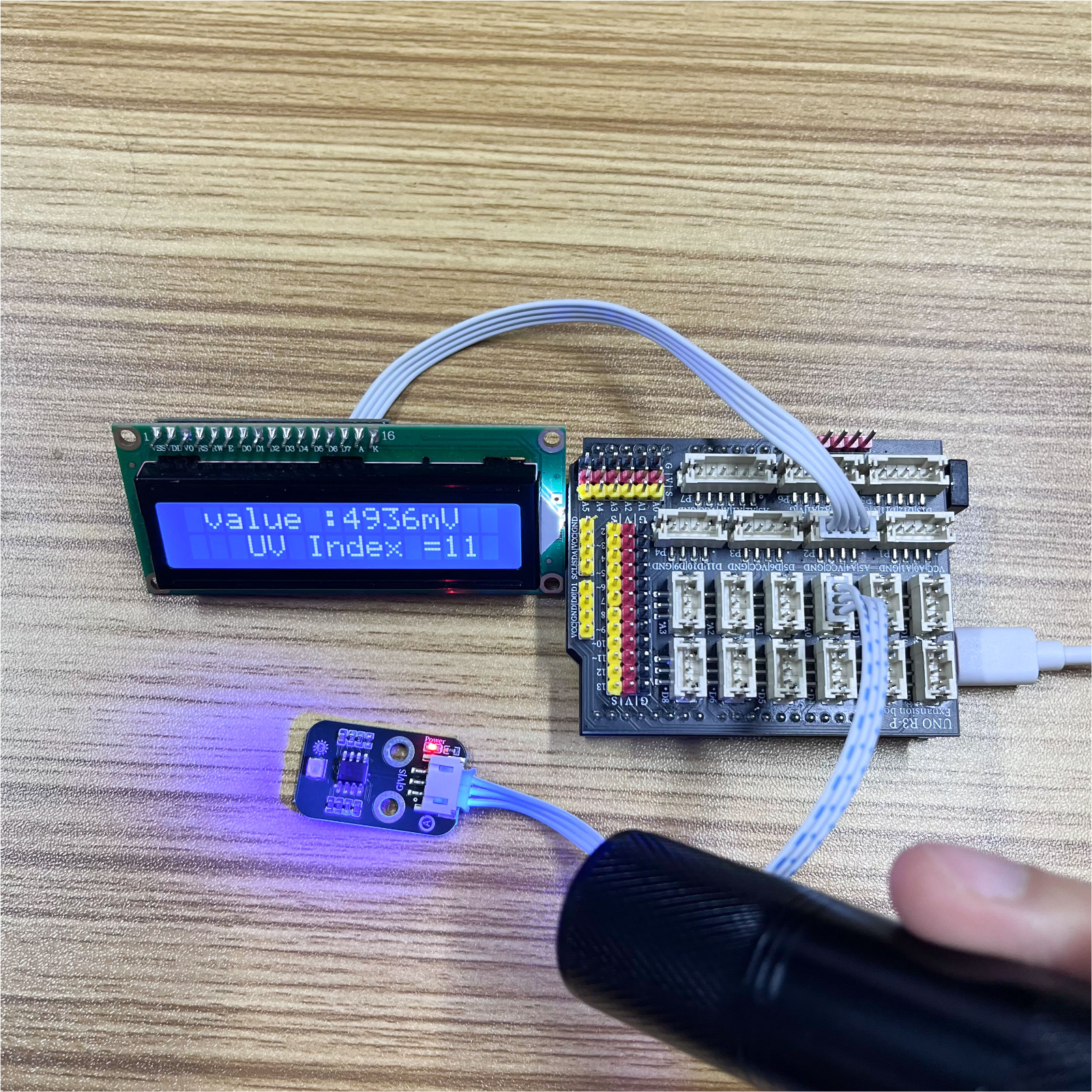

器件連接好線之後，將上述程序燒錄到UNO-R3PRO開發板之後，接通電源。打開串口監視器，波特率設置為9600。程式使用一個簡單的濾波算法來採集和處理传感器的模擬輸出值。具體地說，程式通過運行1024次循環，每次循環讀取A0引腳的模擬數值，並將其累加到一個總和變數中。循環結束後，將累加的結果除以1024，得到平均值vout。接著，通過一系列的數學計算，將平均值轉換為传感器的光電流輸出電壓（以毫伏為單位），並將結果印出到串口監視器中。也可用通過LCD1602液晶顯示屏輸出光電流輸出電壓（以毫伏為單位），通過這個過程，程序實現了測量紫外線光的強度，並將其轉換為相應的紫外線等級。
