HS-S11-L 氣體感測器

1、介紹

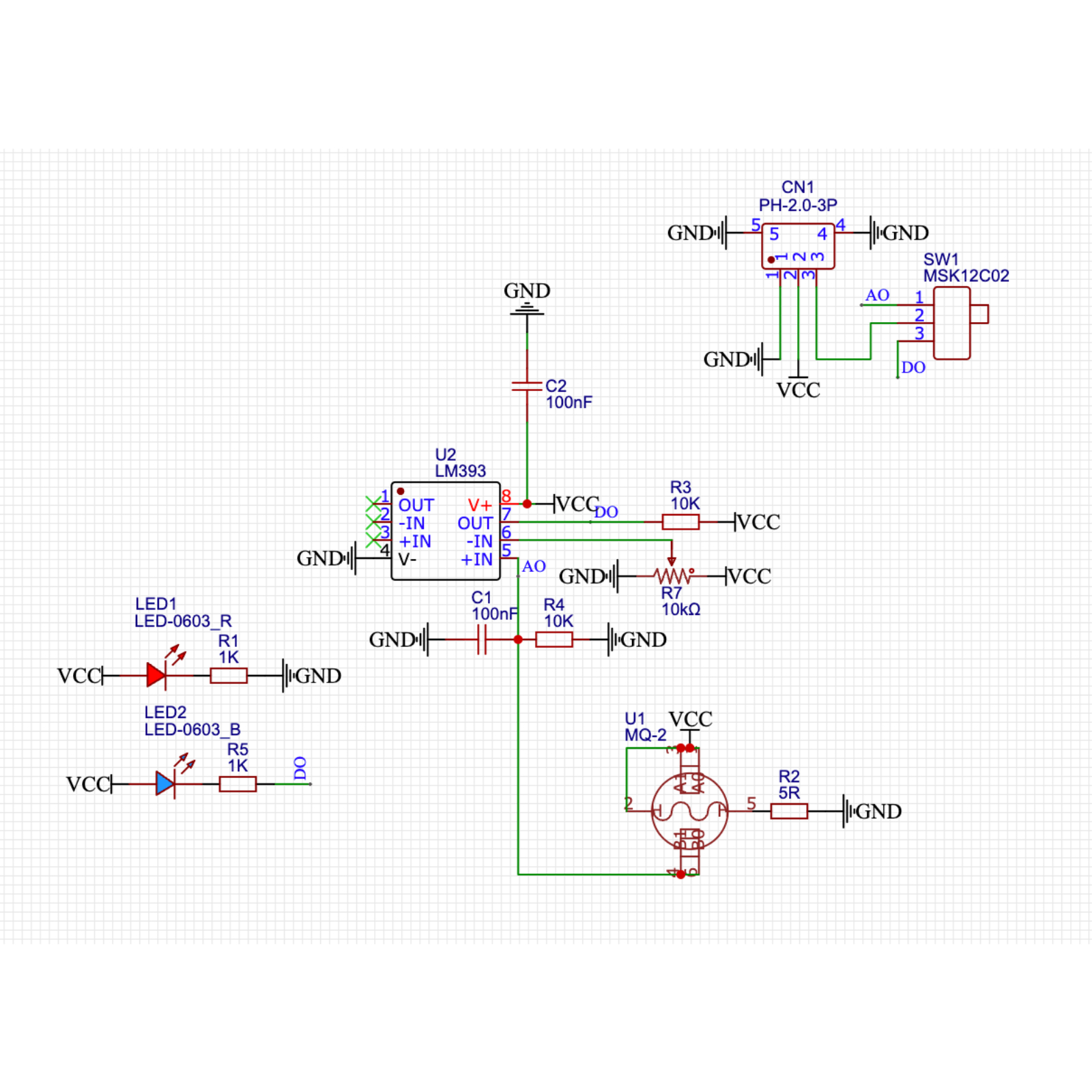

2、原理圖

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 3P端子

• 安裝方式：螺丝固定/樂高搭建

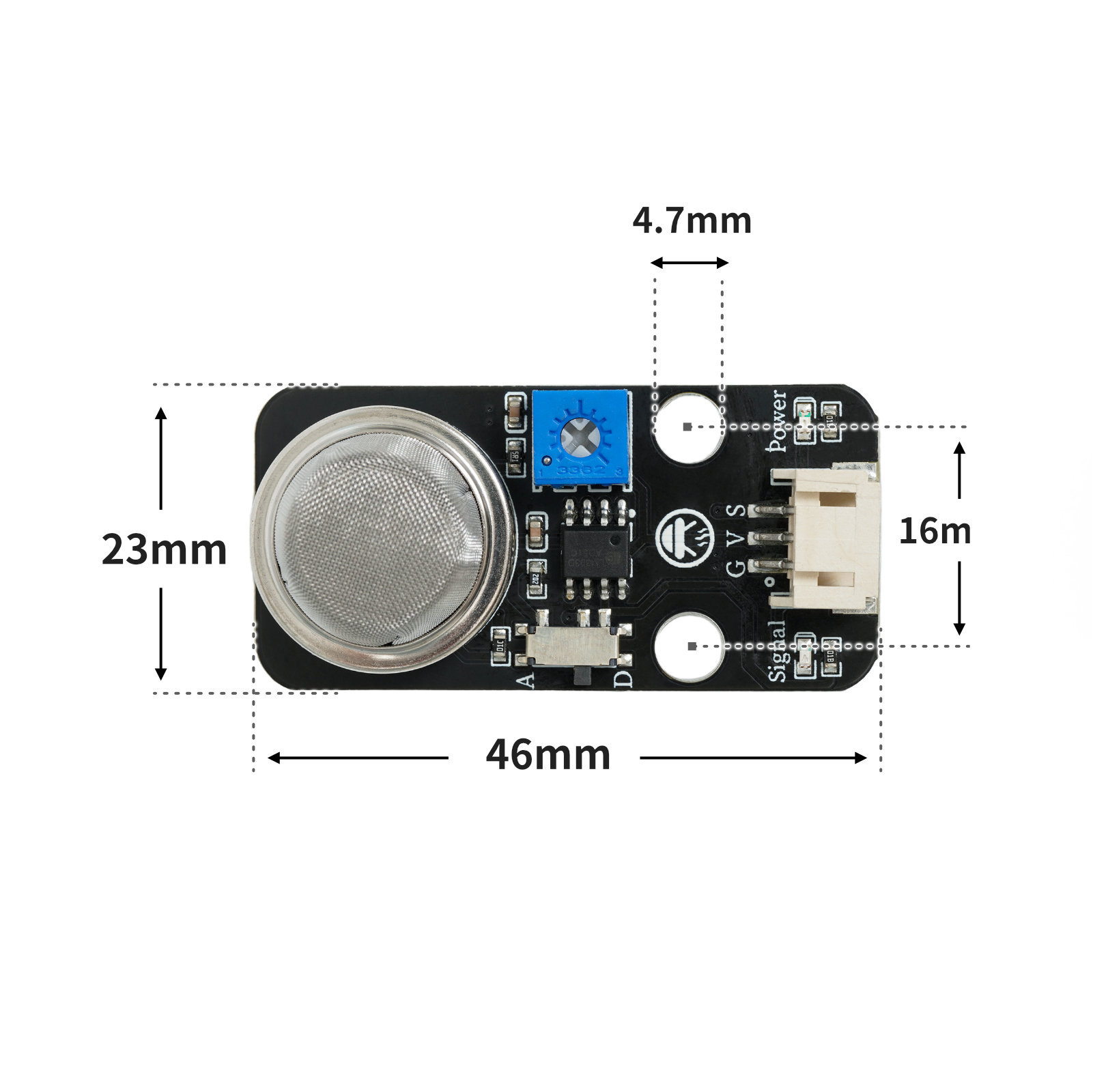

4、電路板尺寸

5、Arduino IDE示範程序

ArduinoUNO圖形化示例程式：

void setup(){
  pinMode(11, OUTPUT);
  Serial.begin(9600);
  digitalWrite(11,LOW);
  pinMode(A2, INPUT);
}

void loop(){
  //烟雾报警器：有源蜂鸣器接D11，
  //烟雾传感器接A2；
  //注意烟雾传感器与扩展版接口线序，不要正负极接反。
  //当烟雾传感器检测气体或者烟雾时输出低电平（0），
  //蜂鸣器有频率的响起。

  //打开串口监视器，查看串口烟雾传感器输出值，调节电位器，没有烟雾或者气体，模块指示灯熄灭。
  if (digitalRead(A2) == 0) {
    //检测到烟雾输出低电平（0），电机工作，led灯与蜂鸣器响
    for (int i = 0; i <= 3; i = i + (1)) {
      digitalWrite(11,HIGH);
      delay(200);
      digitalWrite(11,LOW);
      delay(200);
    }

  } else {
    digitalWrite(11,LOW);

  }
  Serial.print("烟雾输出值：");
  Serial.println(digitalRead(A2));
  delay(10);

}

ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：

import machine
import music
import time


pin2 = machine.Pin(2, machine.Pin.IN)
midi = music.MIDI(4)
while True:
if pin2.value() == 0:
for i in range(0, 3, 1):
midi.pitch_time(440, 1000)
time.sleep(1)
time.sleep_ms(10)

6、米思齊Mixly示例程式（圖形化語言）

ArduinoUNO圖形化示例程式：點擊下載

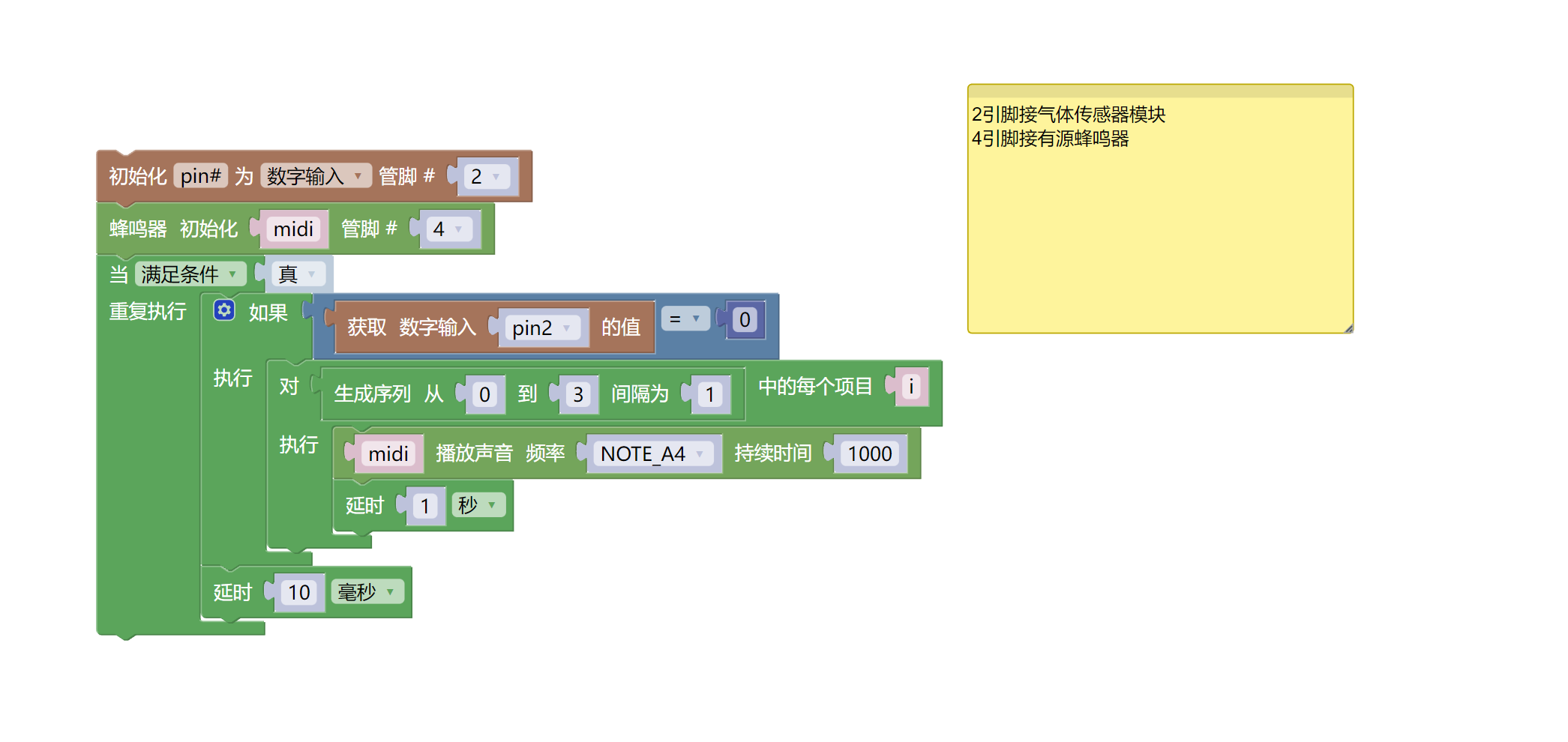

ESP32 Python圖形化示例程式：點擊下載

7、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• 氣體感應器模組（HS-S11L）*1

• 有源蜂鳴器（HS-F07L）*1

• PH2.0 3P雙頭端子線 *2

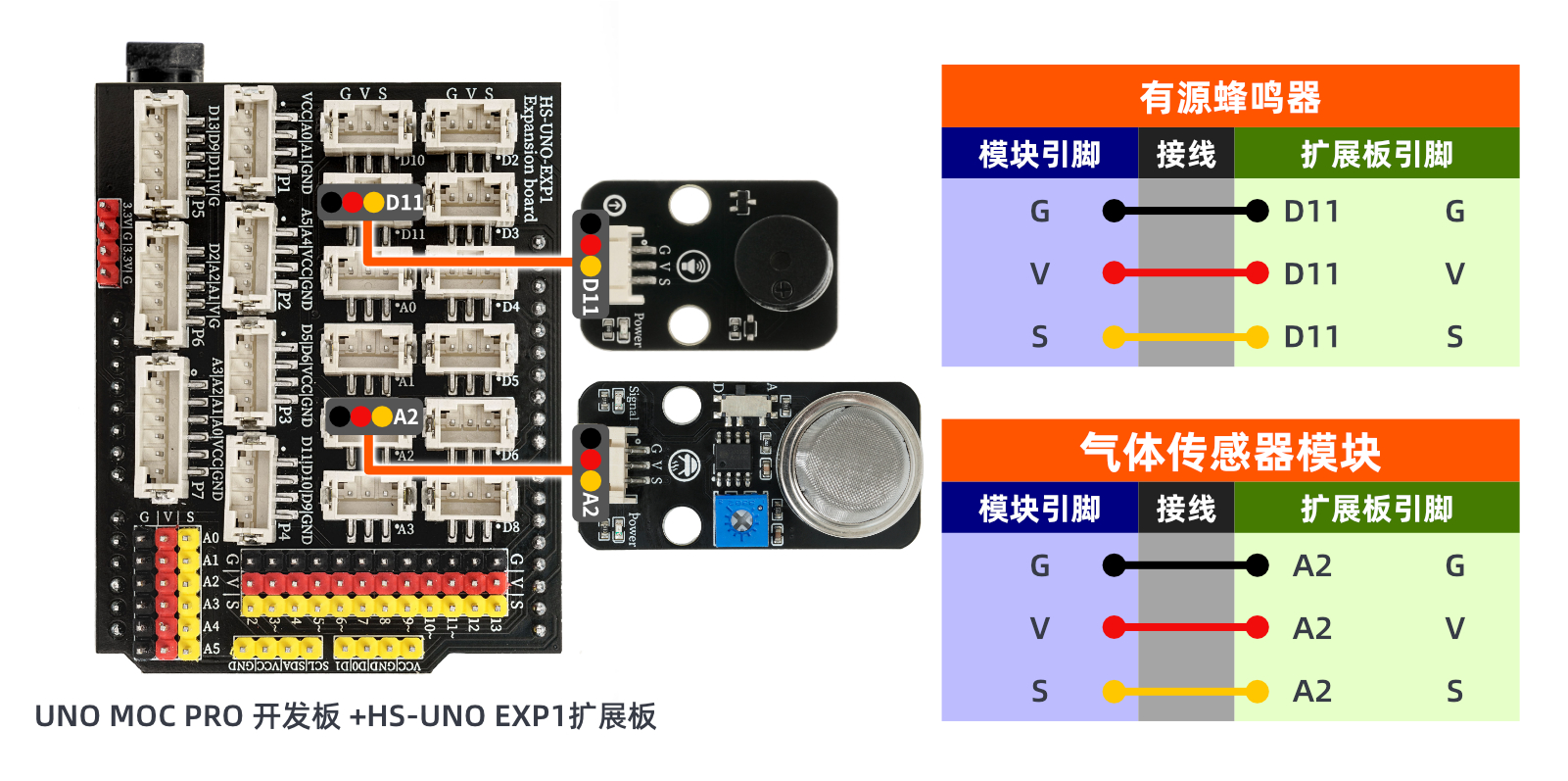

電路接線圖：

ESP32 Python 測試環境搭建

8、視頻教學

Arduino UNO視頻教學：按鈕查看

ESP32 Python視頻教學：

9、測試結論

Arduino UNO測試結論：

調節模組背面電位器的閾值，在氣體傳感器模組通電的的情況下，用小螺絲刀調節傳感器模組的電位器，調至在沒有氣體或者煙霧干擾的的情況下，傳感器信號指示藍燈熄滅，有氣體或者煙霧情況下氣體傳感器模組信號指示藍燈亮起。

器件連接好線之後，將上述程式上傳到 Arduino UNO 開發板之後， 打開Mxily串口監視器，當煙霧傳感器檢測氣體或者煙霧時輸出低電平（0），蜂鳴器有頻率的響起；未檢測到煙霧時輸出高電平（1），蜂鳴器不響。

ESP32 Python測試結論：調節模組背面電位器的閾值，在氣體傳感器模組通電的的情況下，用小螺絲刀調節傳感器模組的電位器，調至在沒有氣體或者煙霧干擾的的情況下，傳感器信號指示藍燈熄滅，有氣體或者煙霧情況下氣體傳感器模組信號指示藍燈亮起。

器件連接好線之後，將上述程式上傳到 ESP32 開發板之後， 打開 Mxily 串口監視器，當煙霧傳感器檢測氣體或者煙霧時輸出低電平（0），蜂鳴器有頻率的響起；未檢測到煙霧時輸出高電平（1），蜂鳴器不響。
