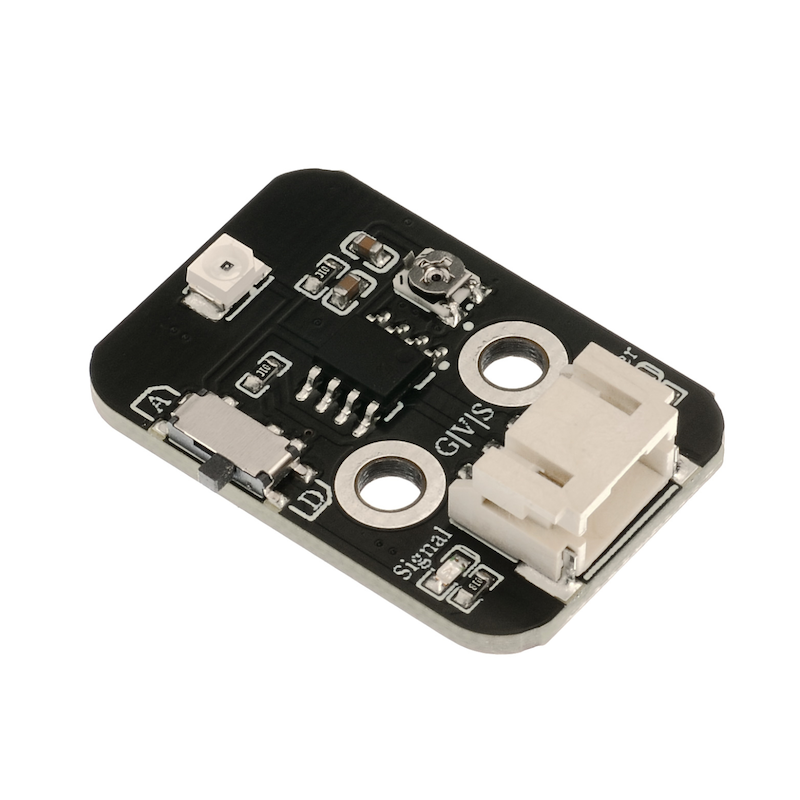

HS-S20P-B 環境亮度感測器

1、介紹

環境亮度感應器，又稱環保型光敏電阻。替代光敏電阻CdS，符合RoHS指令/無鉛/無鎘。特製濾光環氧樹脂封裝，光譜反應特性類似於人眼；隨光照度變化線性輸出；具有一定的溫度穩定性；低暗電流，低工作照度；可廣泛應用於各種光控電路，比如控制和調節燈光，調節背景光，如電視，PDA，相機，LCD/LED 視器和手機等；控制玩具和照明設備。環境亮度感應器對環境光線最敏感，一般用來檢測周圍環境的光線亮度等。

2、原理圖

環境亮度感應器HS-S20P-B 圖紙點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：雙螺絲固定

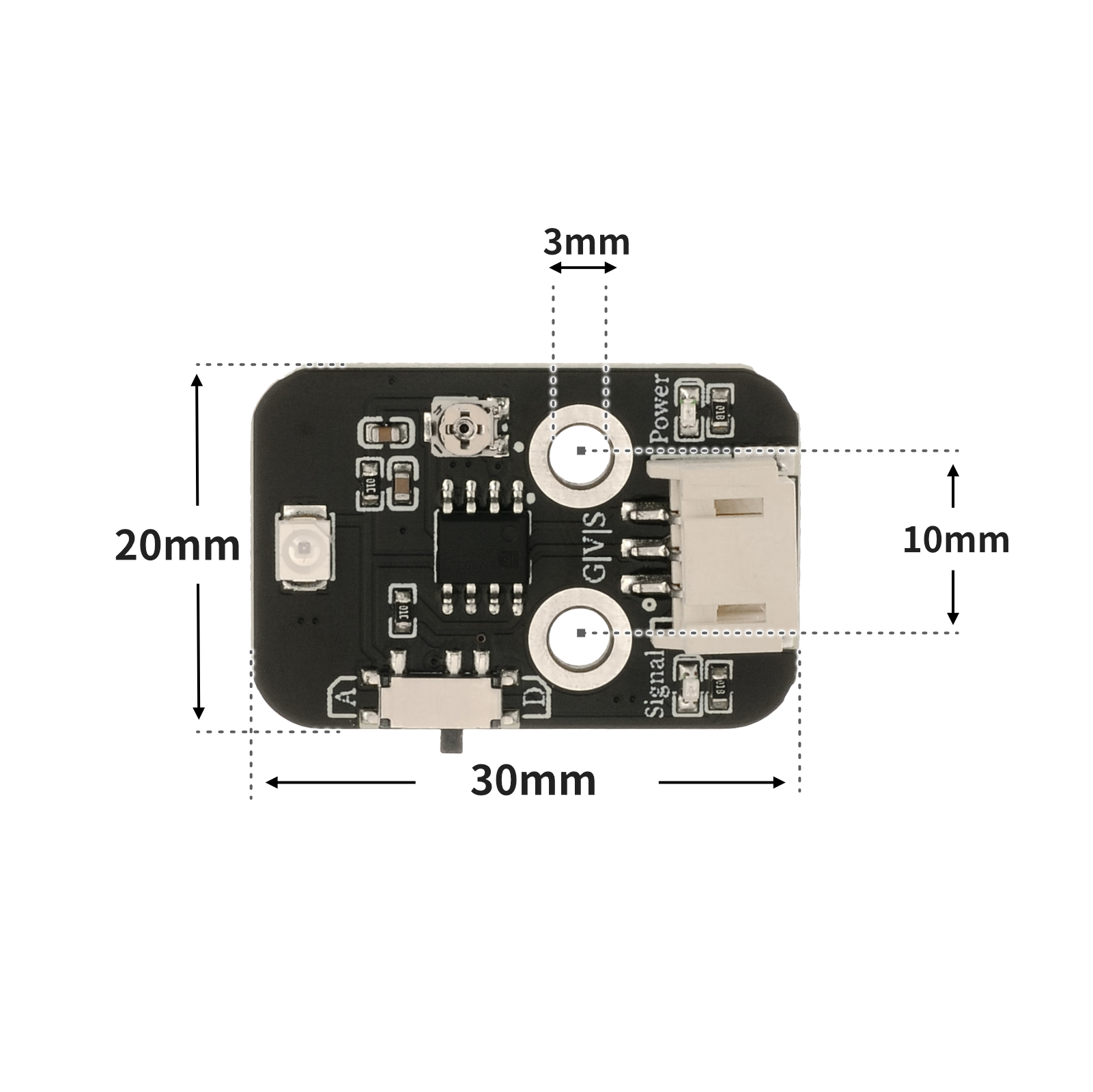

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

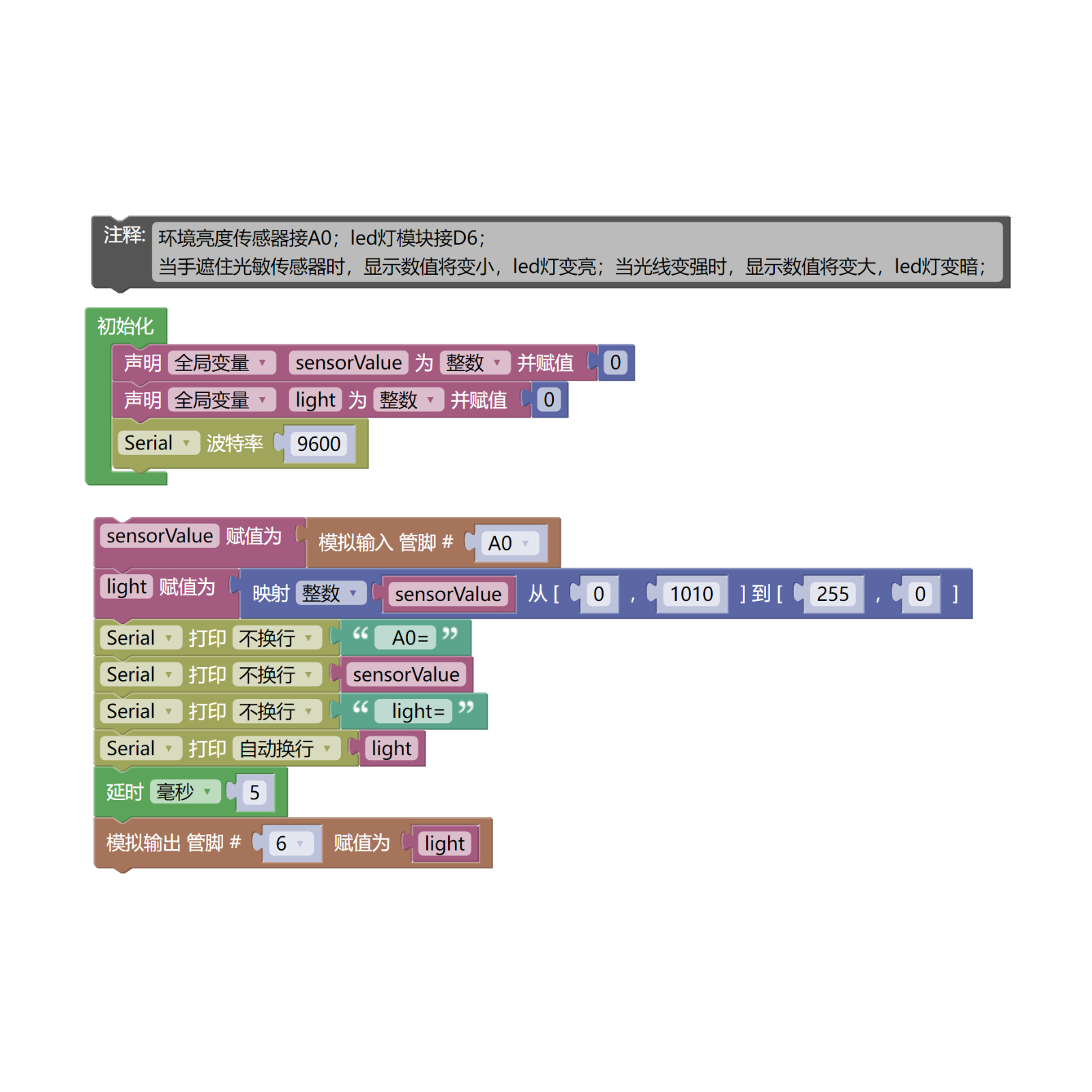

示範程序（UNO開發板）：

volatile int sensorValue;
volatile int light;

void setup(){
  sensorValue = 0;
  light = 0;
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){

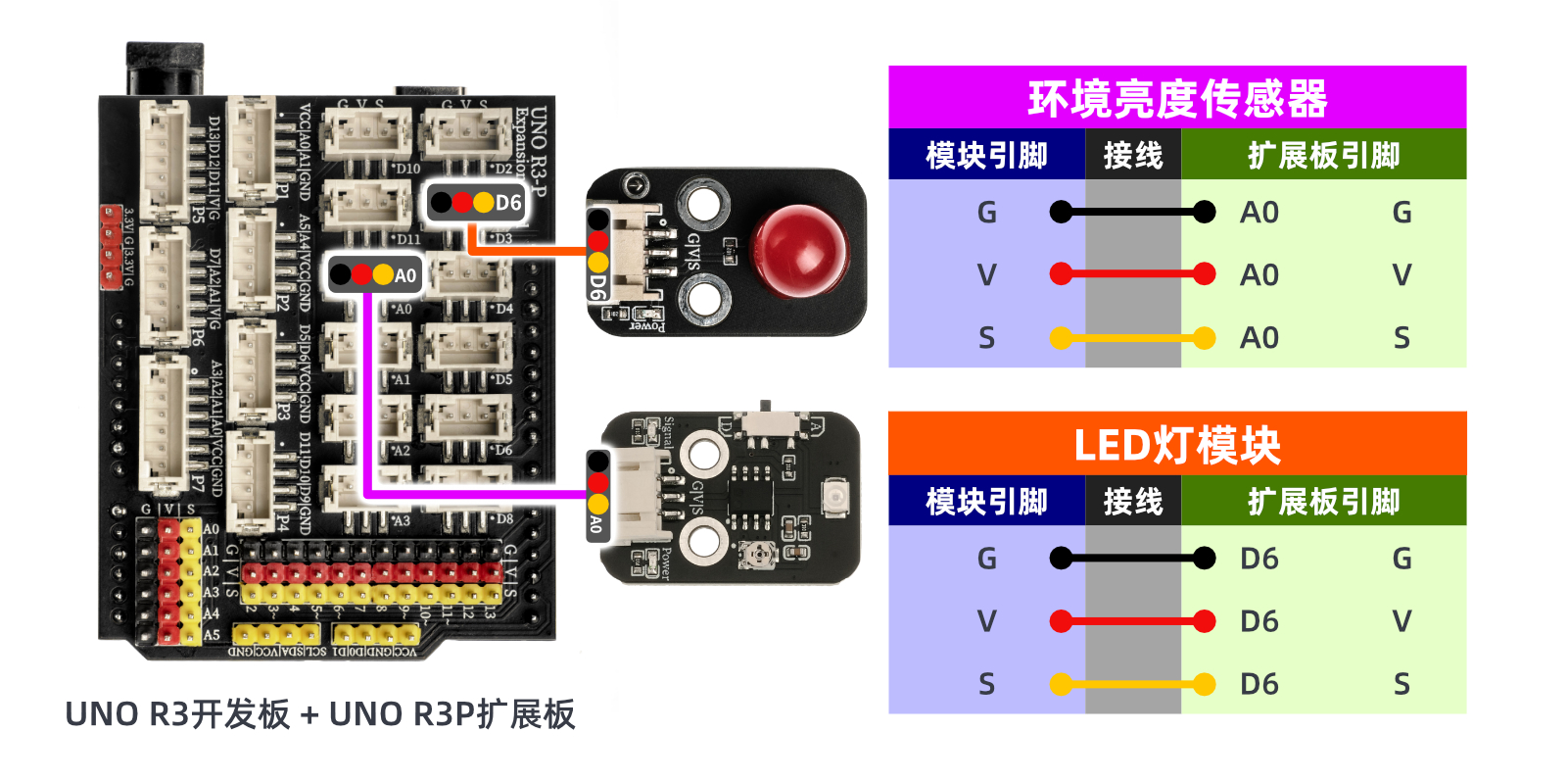

  //环境亮度传感器接A0；led灯模块接D6；

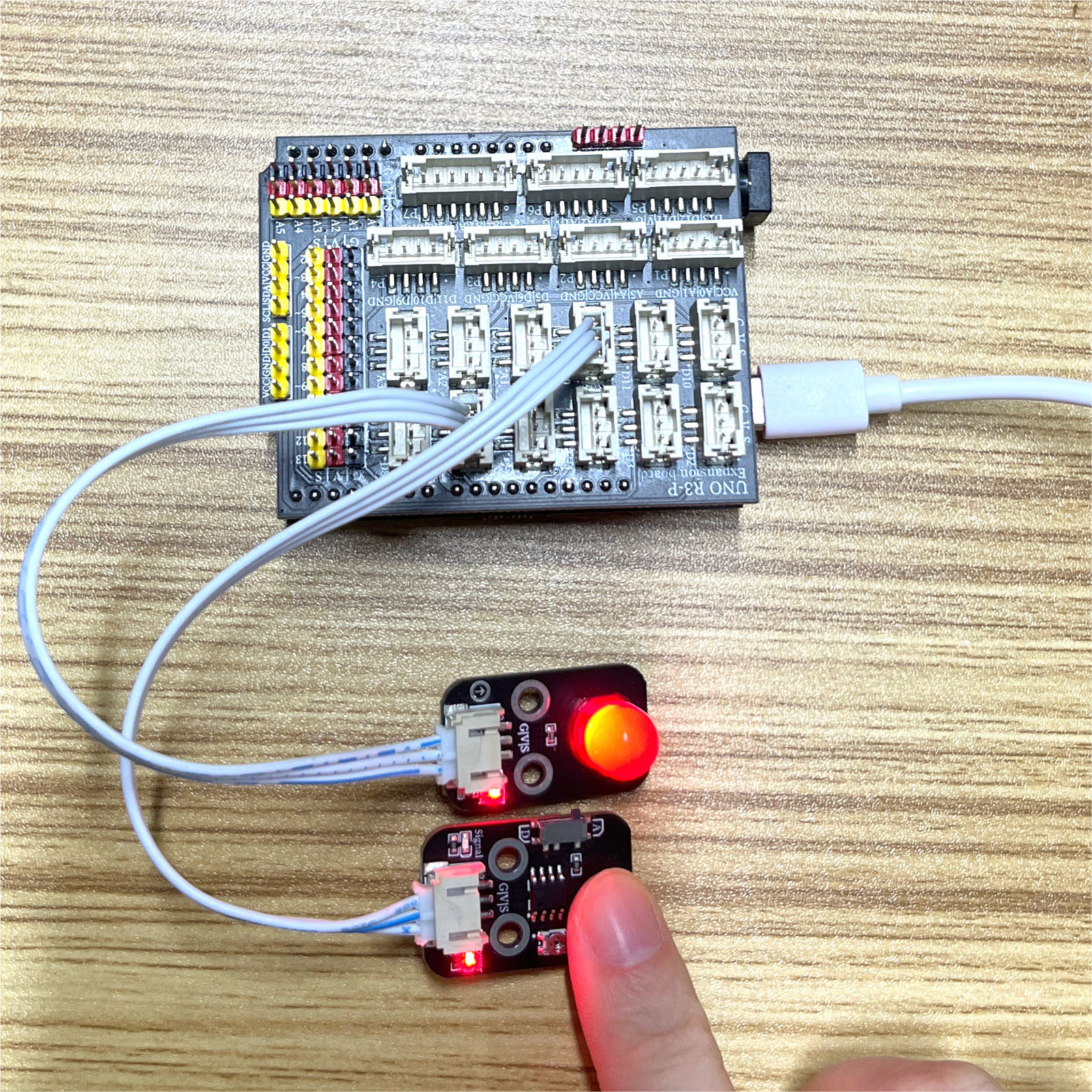

  //当手遮住光敏传感器时，显示数值将变小，led灯变亮；当光线变强时，显示数值将变大，led灯变暗；

  sensorValue = analogRead(A0);
  light = (map(sensorValue, 0, 1010, 255, 0));
  Serial.print("  A0=");
  Serial.print(sensorValue);
  Serial.print("  light=");
  Serial.println(light);
  delay(5);
  analogWrite(6, light);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
from mixpy import math_map


value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
    value = adc32.read_u16()
    light = (math_map(value, 0, 65535, 65535, 0))
    pwm2.duty_u16(int(light))
