HS-S37A 水位感測器

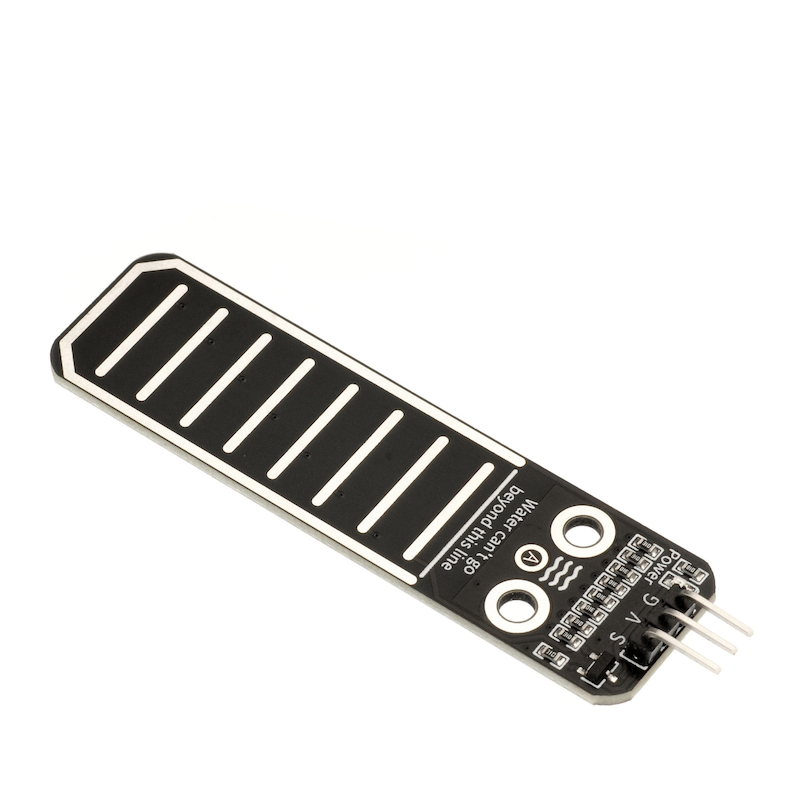

1、介紹

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：2.54mm排釘
安裝方式：雙螺絲固定

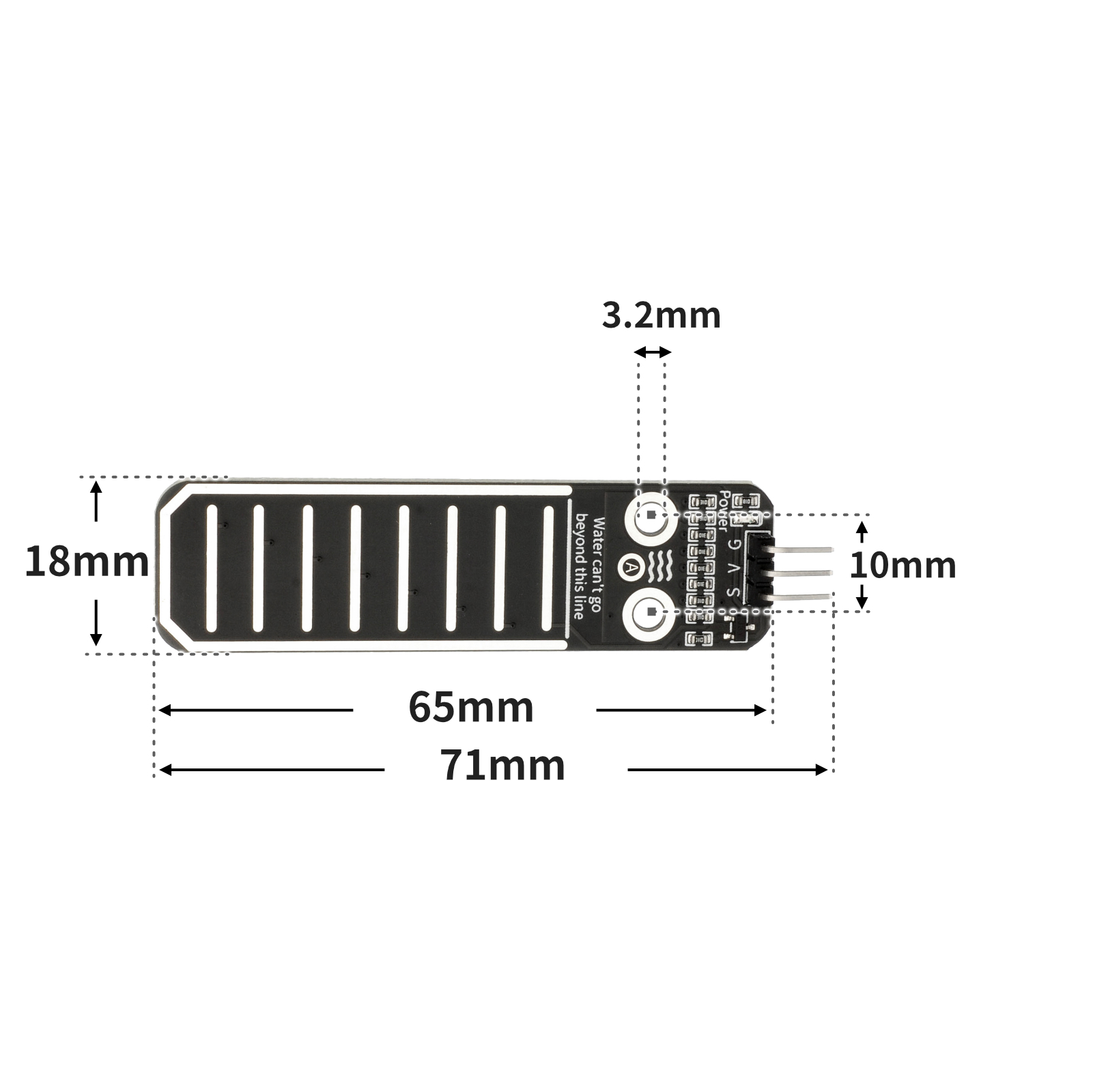

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

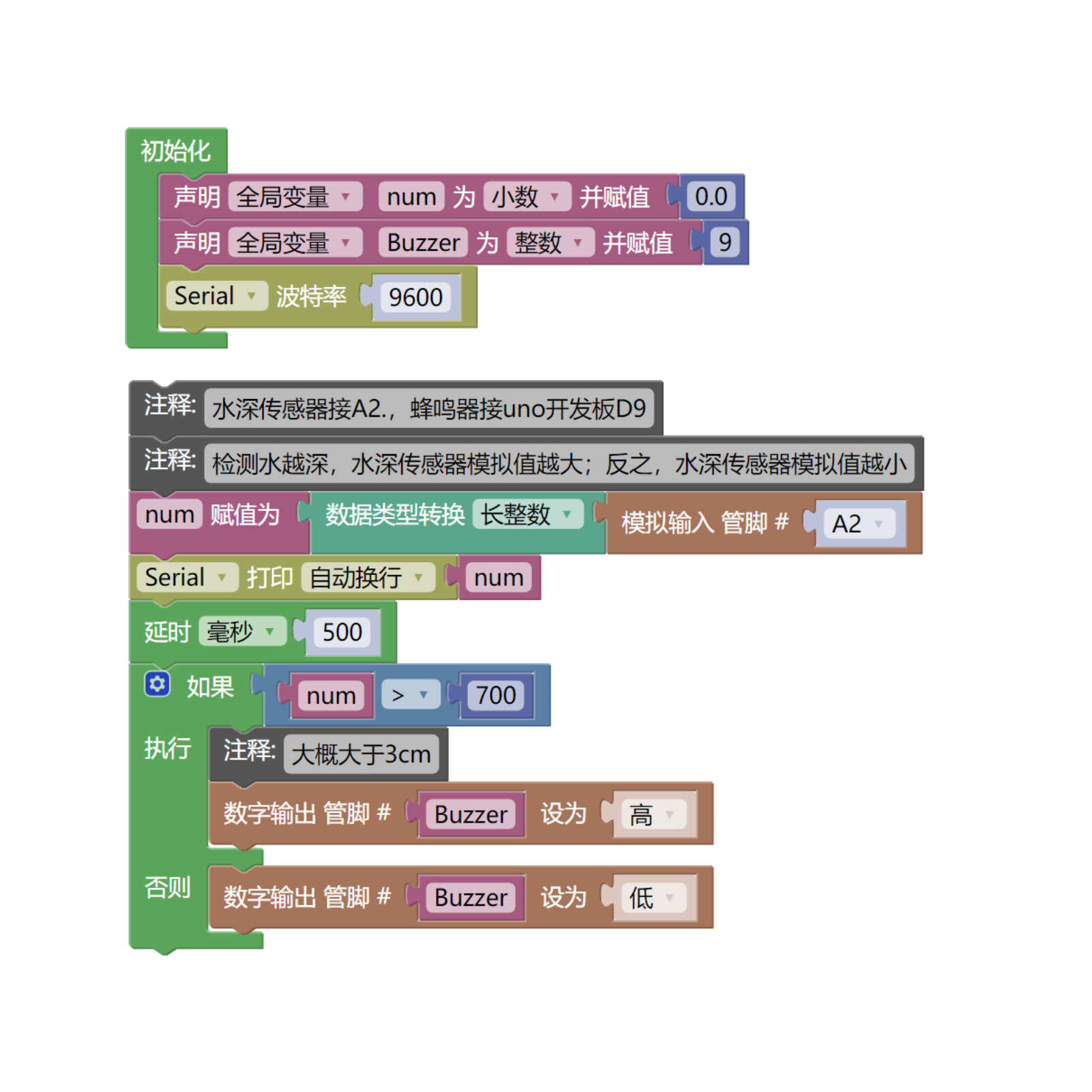

示範程序（UNO開發板）：

volatile float num;
volatile int Buzzer;

void setup(){
  num = 0.0;
  Buzzer = 9;
  Serial.begin(9600);
  pinMode(A2, INPUT);
}

void loop(){

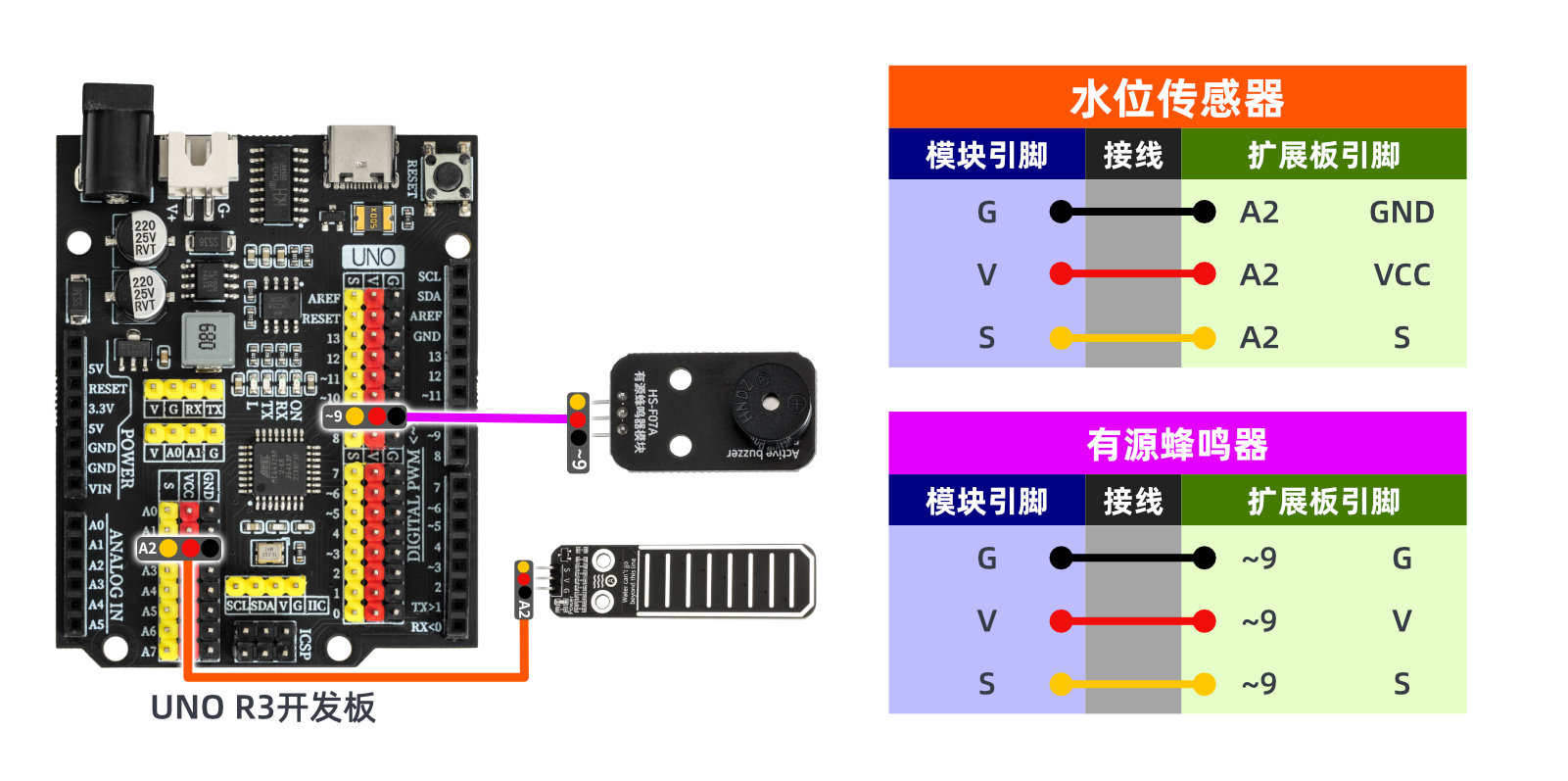

  //水深传感器接A2.，蜂鸣器接uno开发板D9
  //检测水越深，水深传感器模拟值越大；反之，水深传感器模拟值越小
  num = long(analogRead(A2));

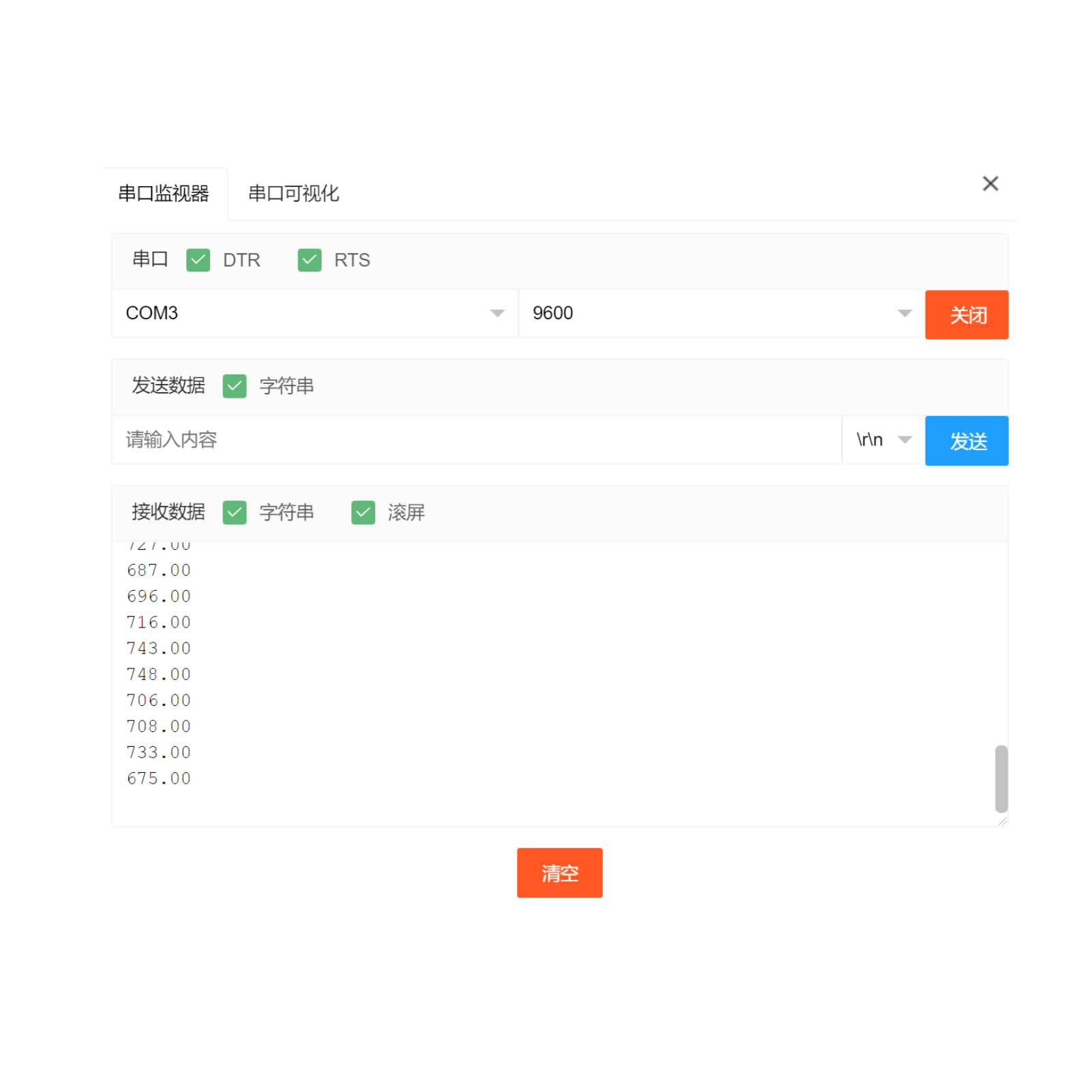

  Serial.println(num);
  delay(500);
  if (num > 700) {
    //大概大于3cm
    pinMode(Buzzer, OUTPUT);
    digitalWrite(Buzzer,HIGH);

  } else {
    pinMode(Buzzer, OUTPUT);
    digitalWrite(Buzzer,LOW);

  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

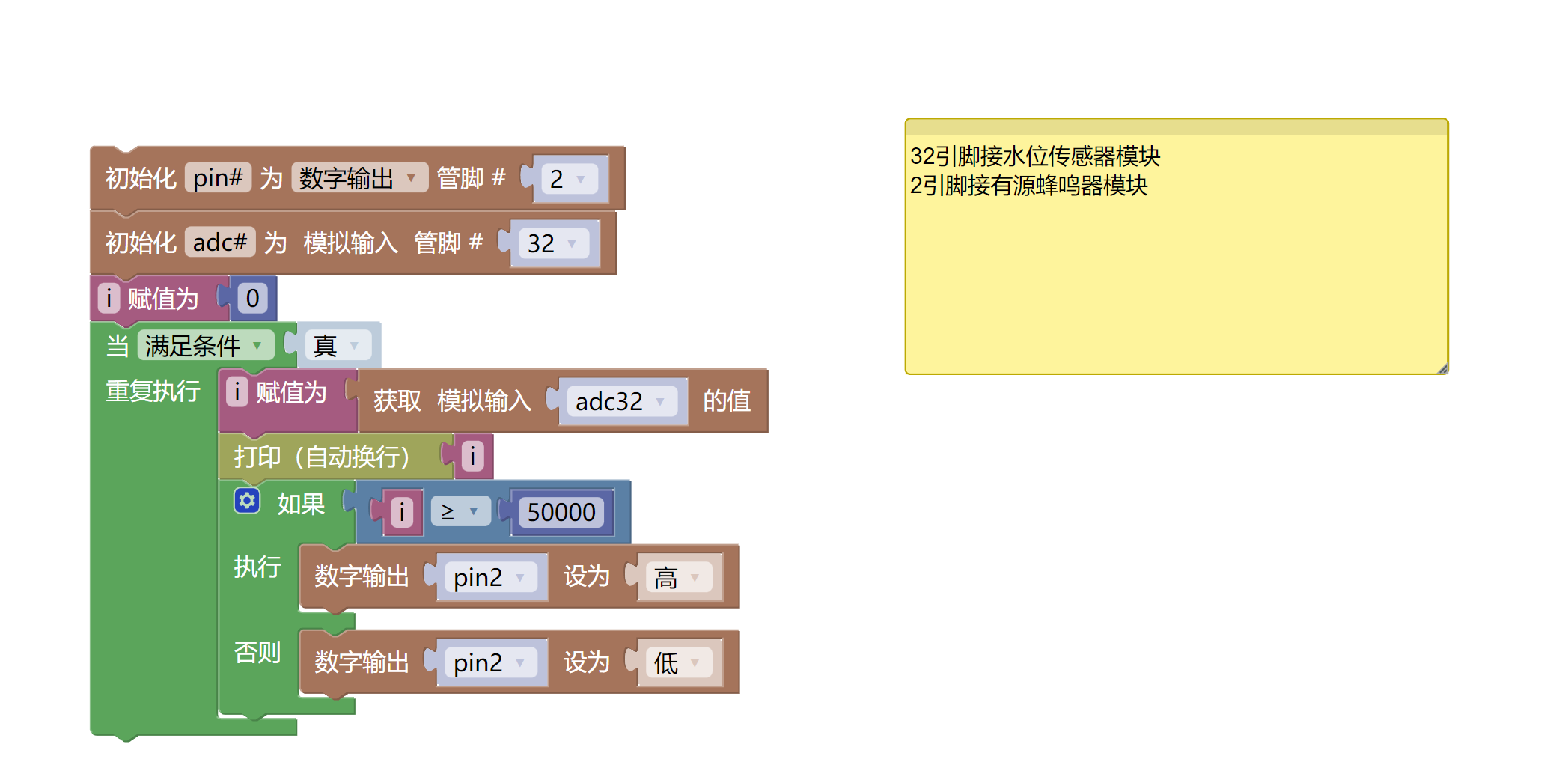

示例程式（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.OUT)
adc32 = machine.ADC(machine.Pin(32))
i = 0
while True:
    i = adc32.read_u16()
    print(i)
    if i >= 50000:
        pin2.value(1)
    else:
        pin2.value(0)
