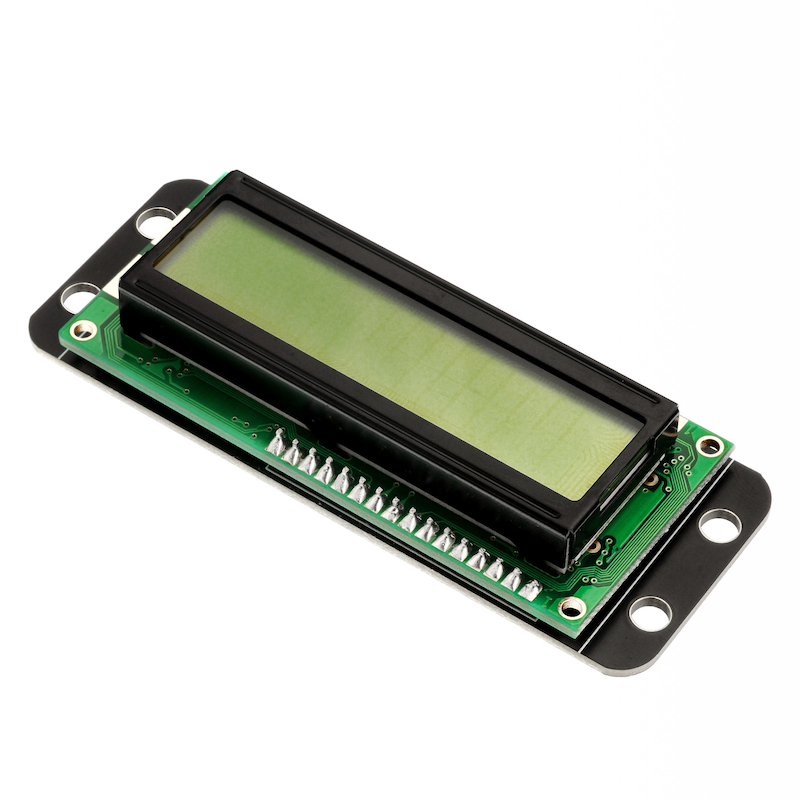

HS-F21-L LCD1602液晶顯示屏

1、介紹

由於Arduino的I/O口數量有限，如果直接用Arduino的I/O口直接驅動LCD1602這樣會佔用較多的I/O口資源也不利於連接更多的其他設備，IIC LCD1602轉接板可以大大減少需要使用IO介面，原來的1602螢幕需要7個IO口才能驅動起來，我們開發的這個模塊可以幫你省5個IO口，對於Arduino初學者來說，不必為繁瑣複雜液晶驅動電路連線而頭疼了，只需兩根線就可以實現數據顯示，還可以與其他IIC設備連接，可輕鬆實現數據的記錄顯示。

2、原理圖

LCD1602液晶顯示屏-HS-F21-L 原理圖點擊查看

3、模組參數

引腳名稱	描述
GND	GND（電源輸入負極）
VCC	VCC（電源輸入正極）
SDA	雙向數據通訊引腳
SCL	時鐘信號通信引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 4P端子線
安裝方式：四螺絲固定（兼容樂高）

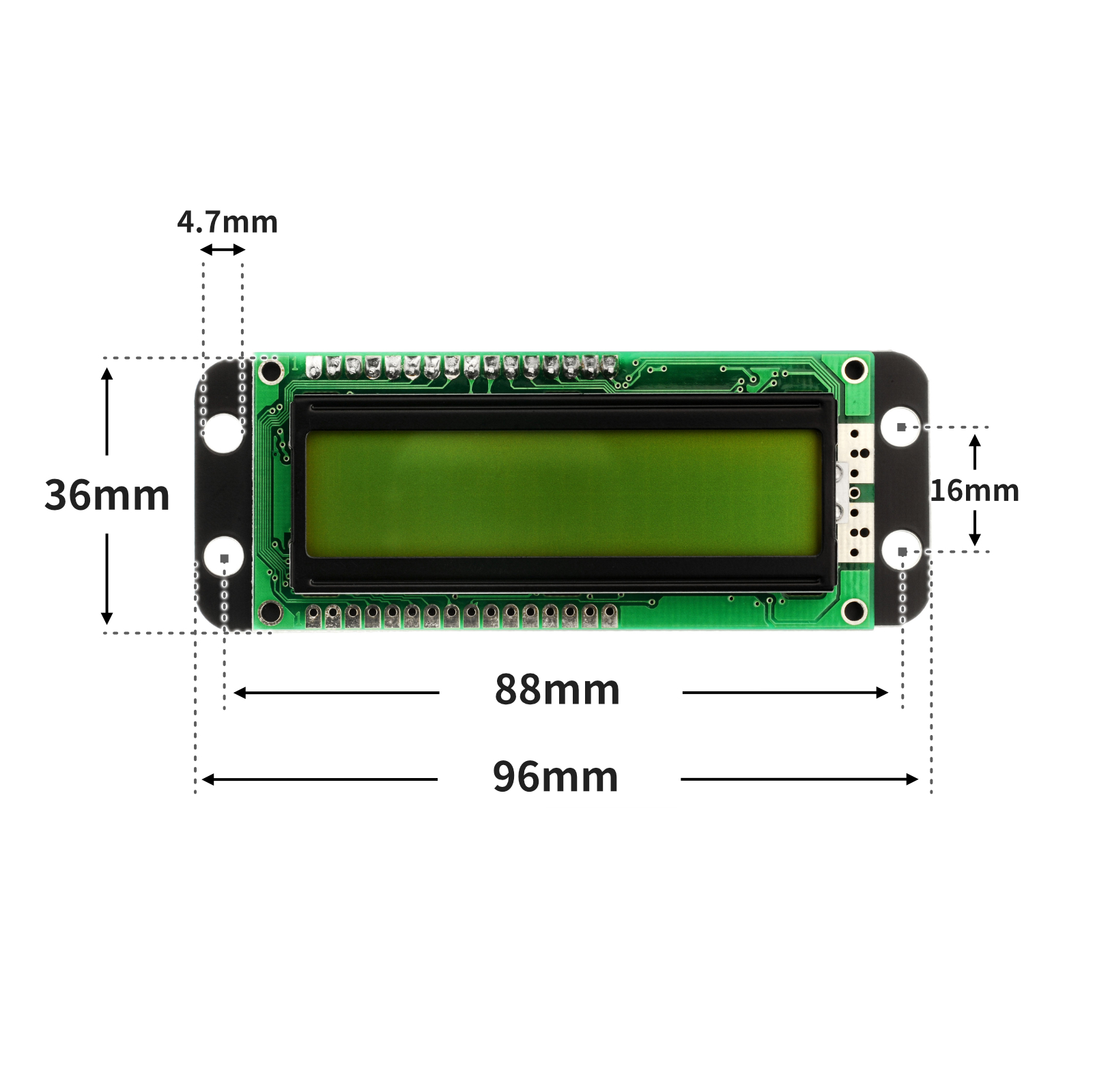

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
  mylcd.clear();
  mylcd.setCursor(1-1, 1-1);

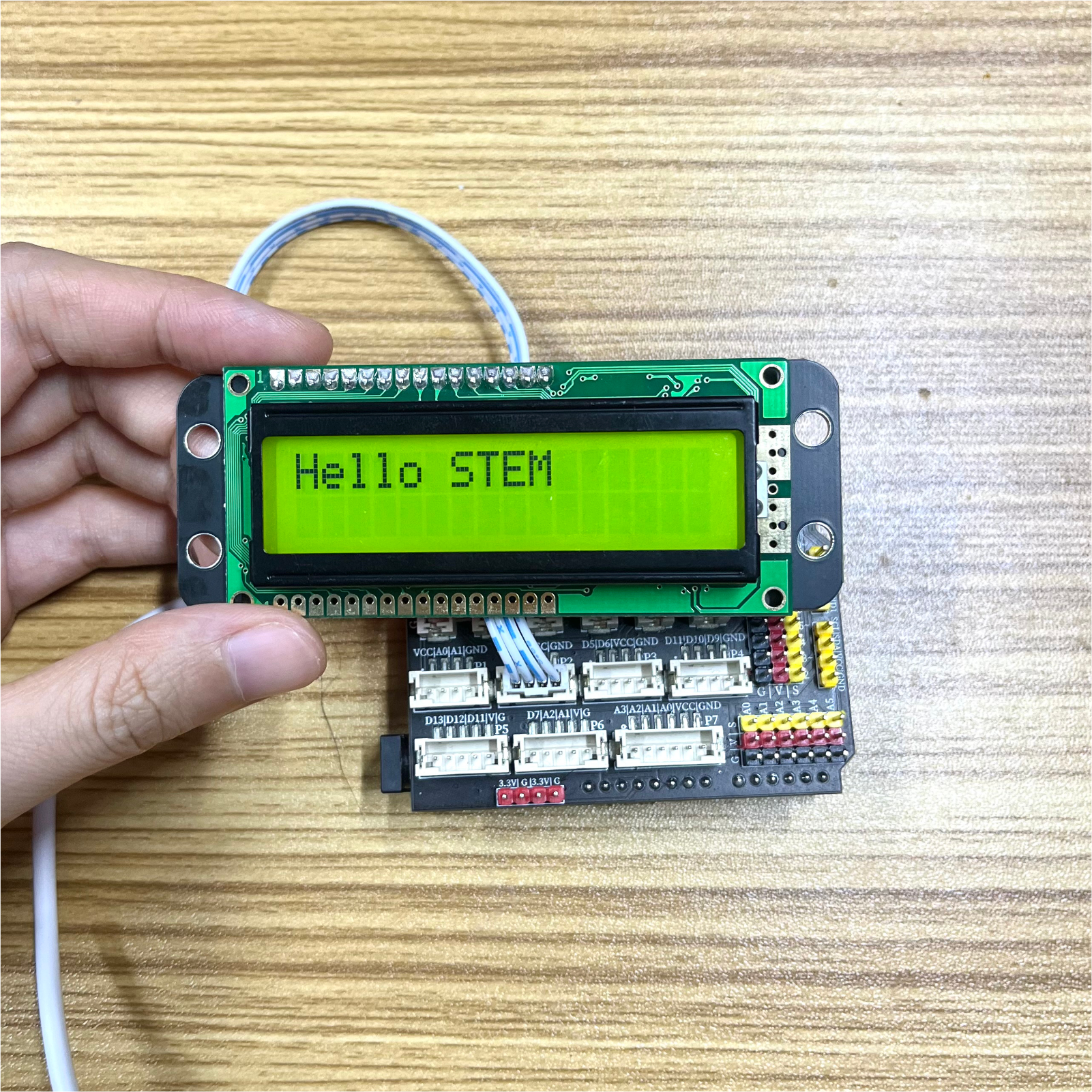

  mylcd.print("Hello STEM");
}

void loop(){

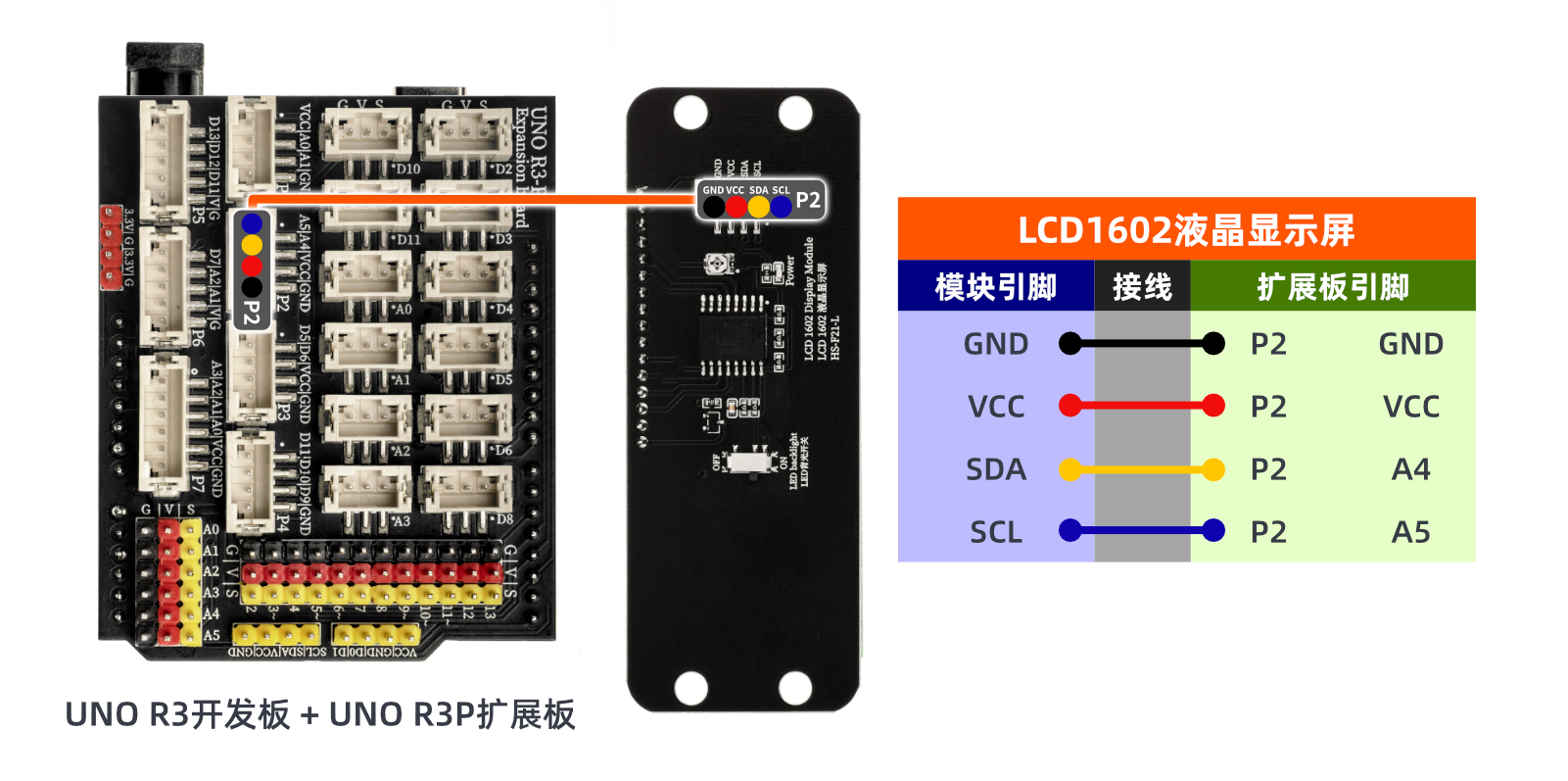

  //液晶显示屏接开发板IIC
  //scl引脚接开发板scl（A5），SDA引脚接开发板SDA（A4）；
  //用螺丝刀调节液晶显示屏显示字体亮度。

}

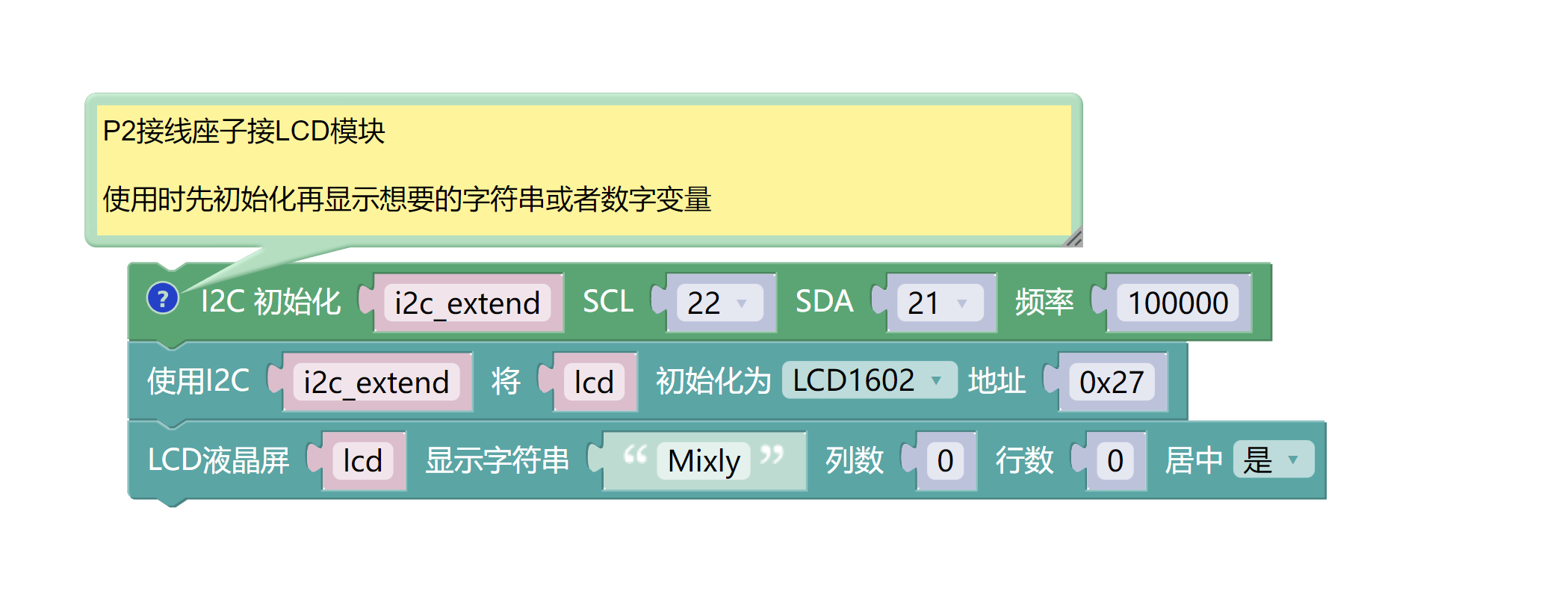

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine import i2clcd

i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000) lcd = i2clcd.LCD(i2c_extend,lcd_width=16,i2c_addr=0x27) lcd.shows('Mixly',column = 0,line = 0,center = True)
