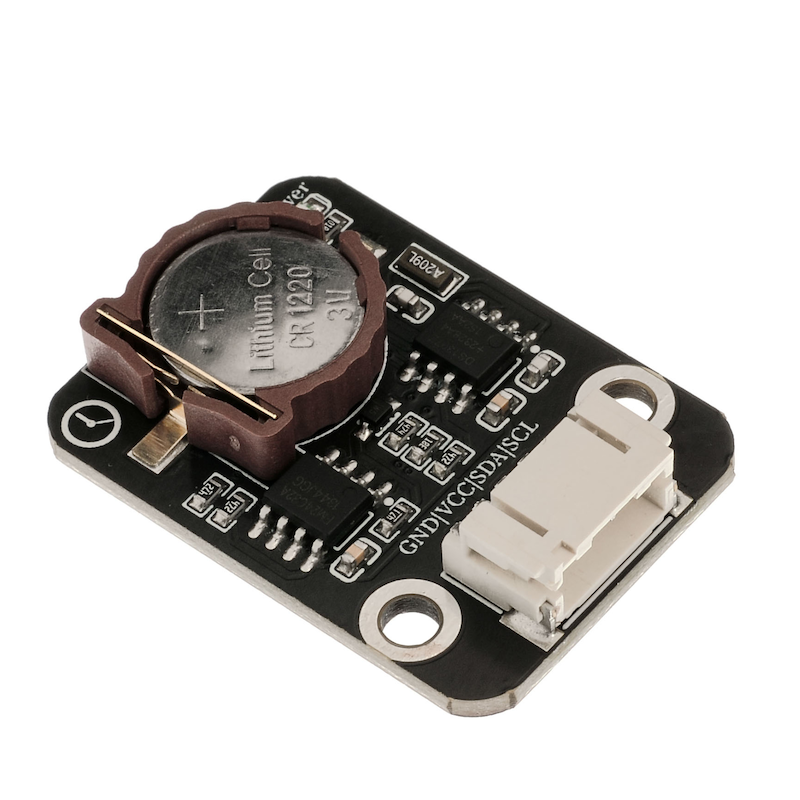

HS-S30P 時鐘模塊

1、介紹

DS1307時鐘模塊是一款低功耗，具有56字节非失性RAM的全BCD碼時鐘日曆實時時鐘芯片，地址和數據通過兩線雙向的串行總線的傳輸，芯片可以提供秒，分，小時等信息，每一個月的天數能自動調整。AM/PM 標誌位決定時鐘工作於24小時或12小時模式，晶片有一個內置的電源感應電路，具有掉電檢測和電池切換功能。DS1307時鐘模塊是一個集成了數字時鐘的感應器，用戶可以自己去編寫程式，做成一個電子時鐘。

2、原理圖

時鐘模塊-HS-S30P 原理圖點擊查看

3、模組參數

引腳名稱	描述
GND	GND（電源輸入負極）
VCC	VCC（電源輸入正極）
SDA	串行資料引腳
SCL	串行時鐘引腳

供電電壓：3.3V / 5V
連接方式：2.54mm排釘
安裝方式：螺絲固定

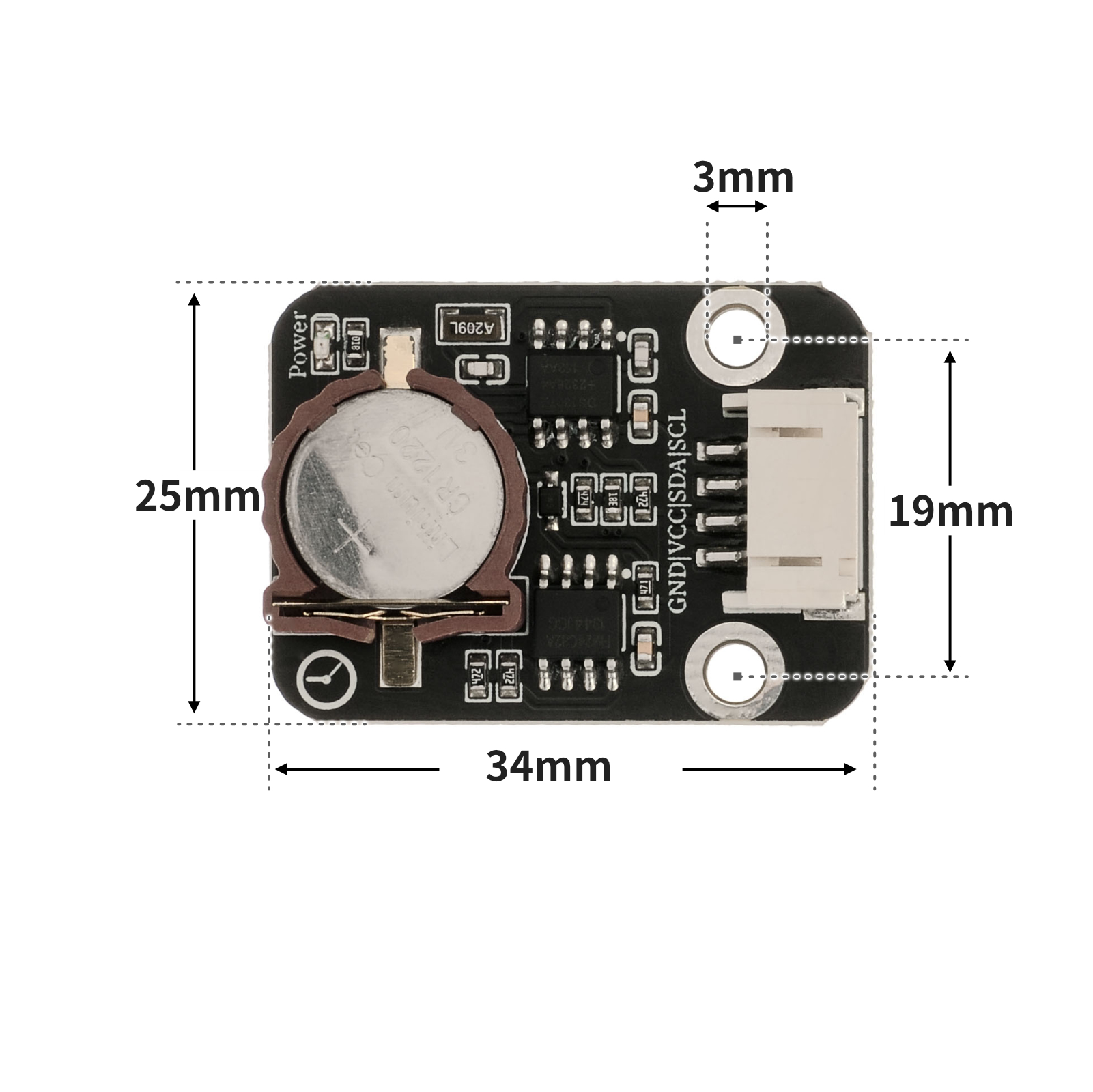

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

#include <RtcDS1307.h>
#include <Wire.h>

RtcDS1307<TwoWire> Rtc(Wire);

void setup(){
  Serial.begin(9600);
  Rtc.Begin();
  Rtc.SetIsRunning(true);
  Rtc.SetDateTime(RtcDateTime(__DATE__, __TIME__));
}

void loop(){
  //DS1307时钟模块接开发板llc（A4，A5）

  Serial.print(String(String("Date") + String("：")) + String(String(Rtc.GetDateTime().Year()) + String("-")) + String(String(Rtc.GetDateTime().Month()) + String("-")) + String(String(Rtc.GetDateTime().Day()) + String("-")));
  Serial.println(String(String("Time") + String("：")) + String(String(Rtc.GetDateTime().Hour()) + String("-")) + String(String(Rtc.GetDateTime().Minute()) + String("-")) + String(Rtc.GetDateTime().Second()));

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

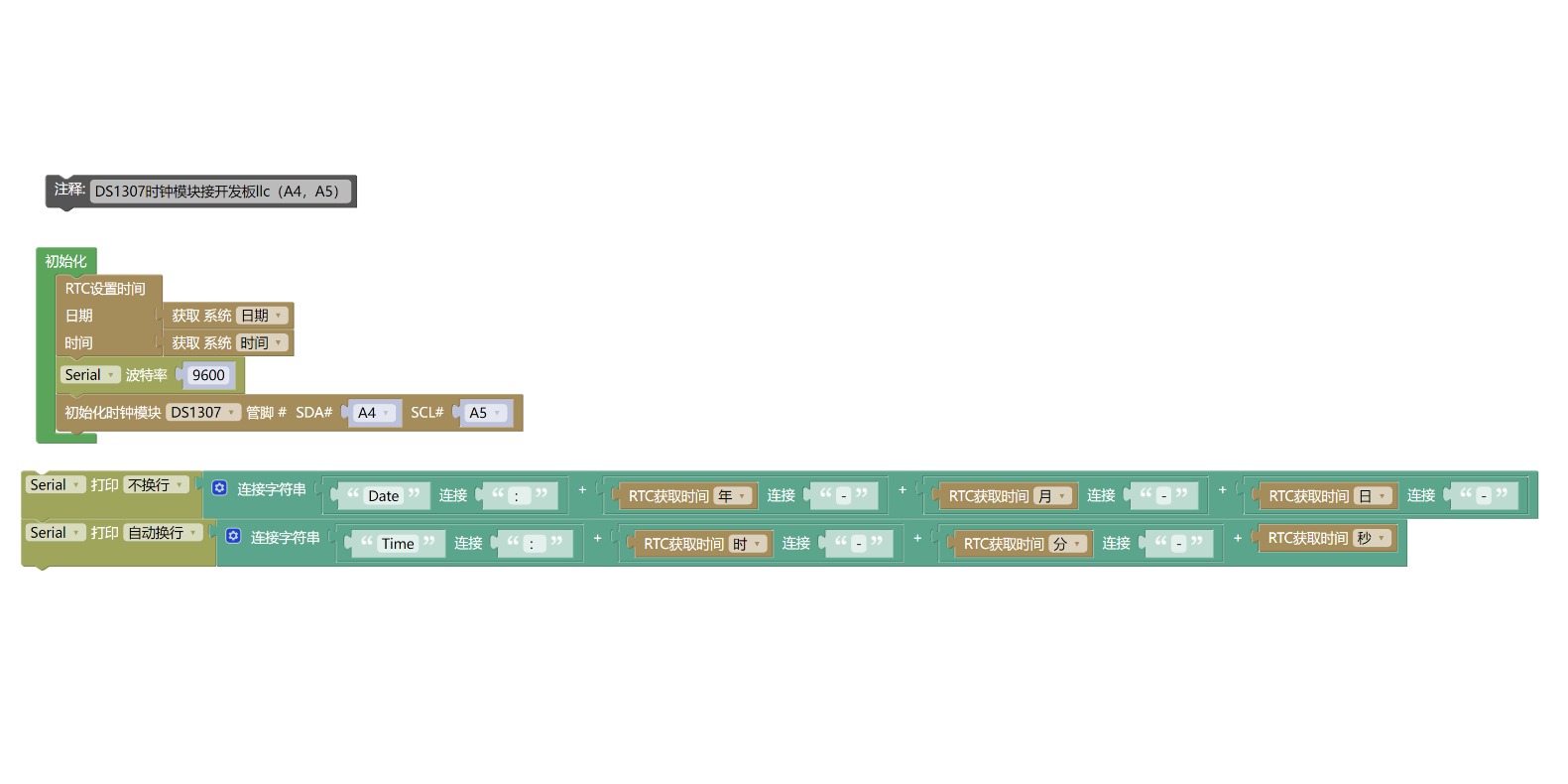

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

圖片待更新...

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

HELLO STEM UNO R3 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
DS1307時鐘模塊*1
PH2.0 6P端子轉杜邦線 *1 或 PH2.0 6P雙頭端子線 *1

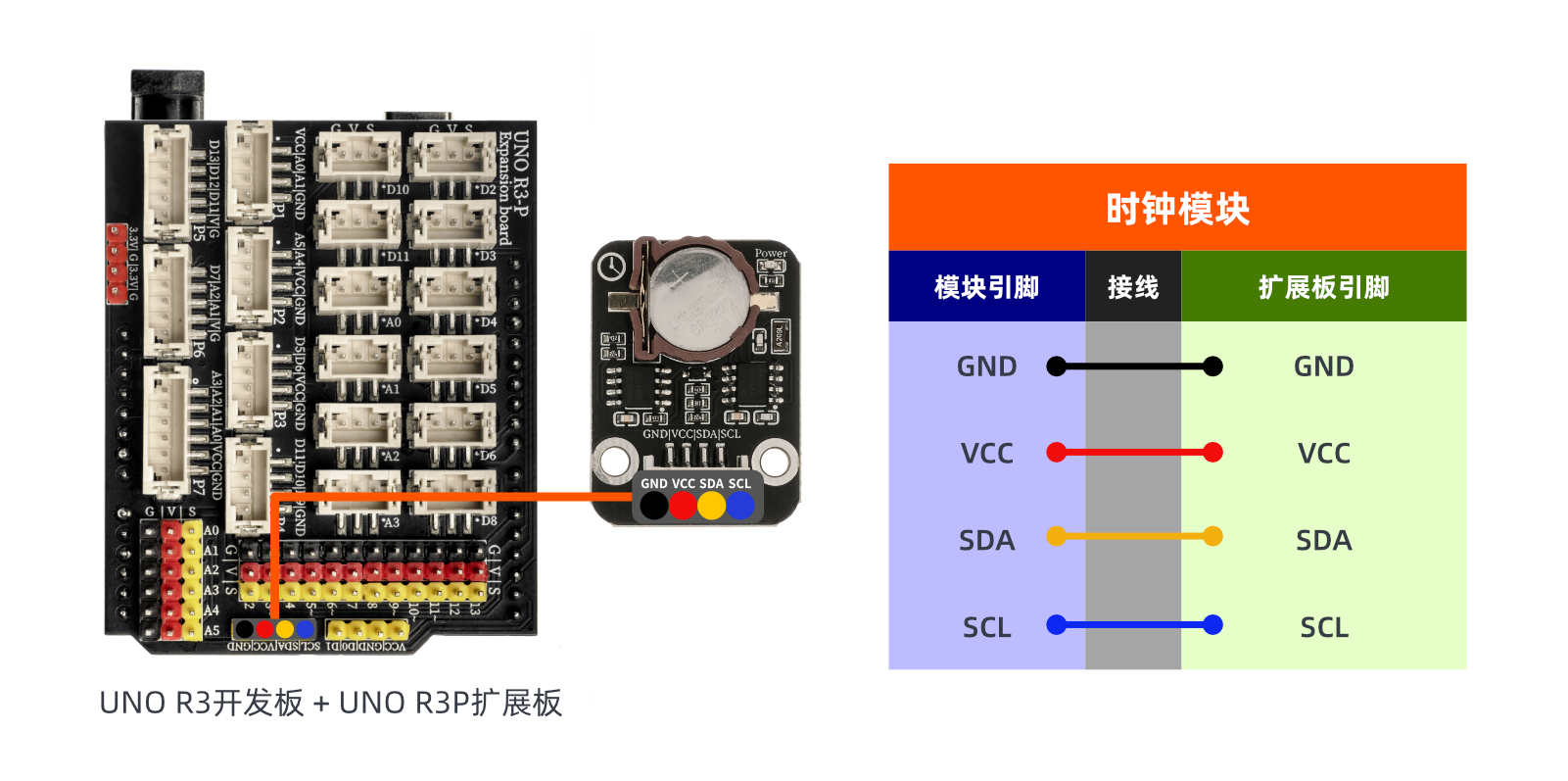

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

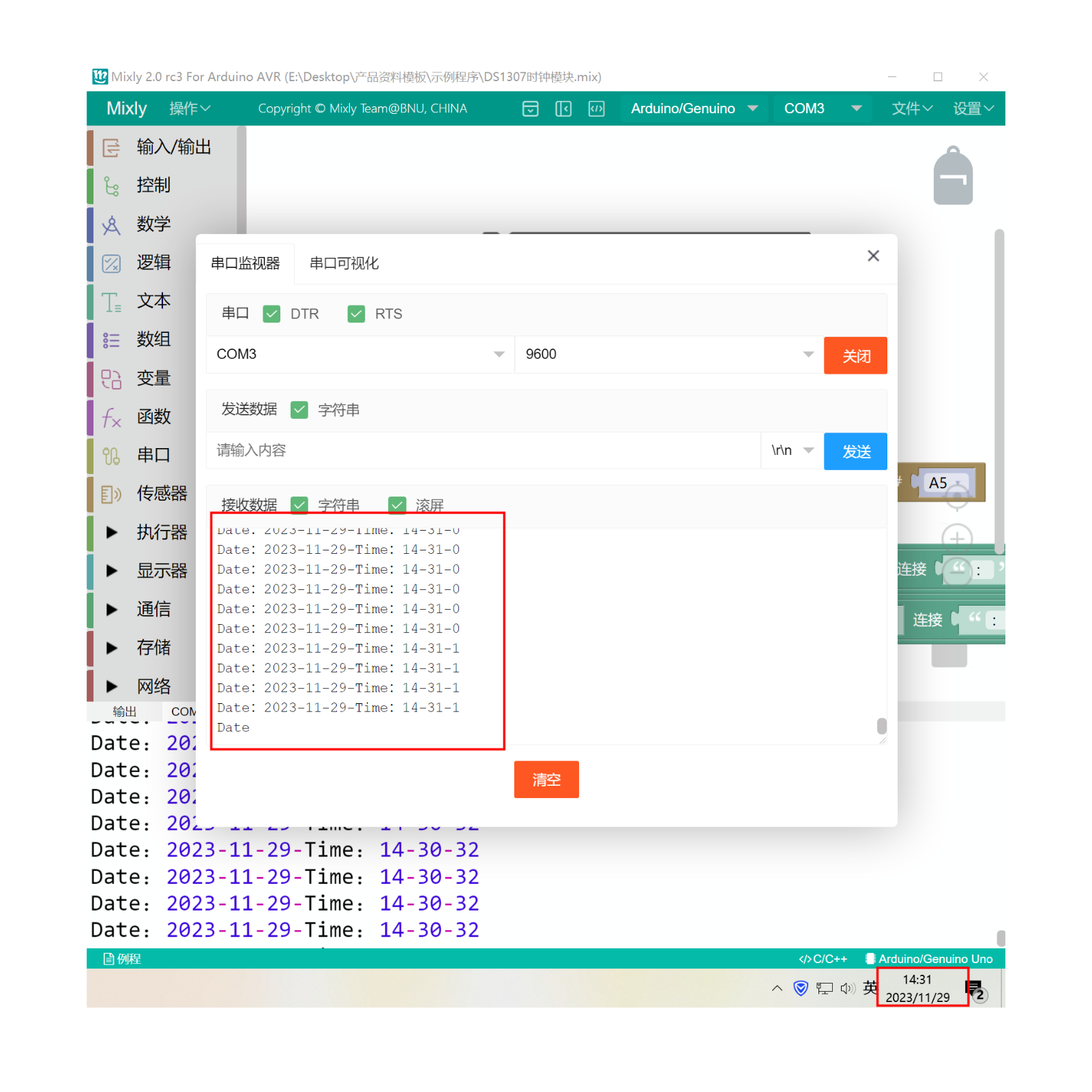

10、測試結果

Arduino UNO 混试结果：

器件連接好線之後，將上述程序上傳到 Arduino UNO 開發板之後，打開Mxily串口監視器，串口印打DS1307時鐘模塊讀取系統時間當前的日期和時間。

ESP32 測試結果：

等更新...
