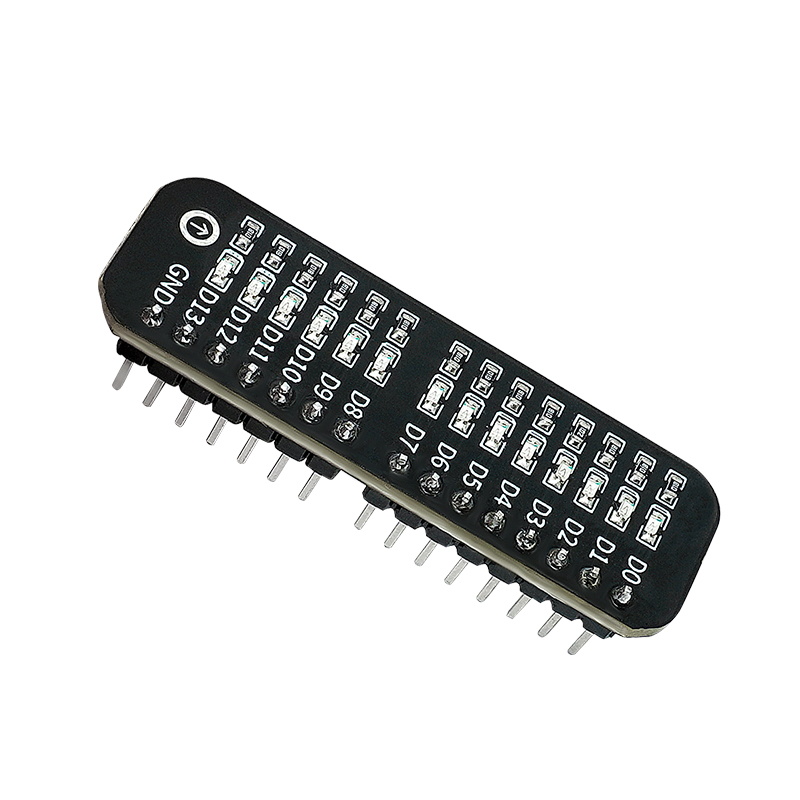

HS-F18A 繁中流水燈

1、介紹

Led流水燈模組不用額外連線，即插即用，可以直接插到Arduino UNO的數字口上。可以時刻監視數字口狀態，方便Arduino數字口測試，適用於初學者學習控制數字口。

2、原理圖

流水燈-HS-F18A 原理圖點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：2.54mm排釘

• 安裝方式：雙螺絲固定

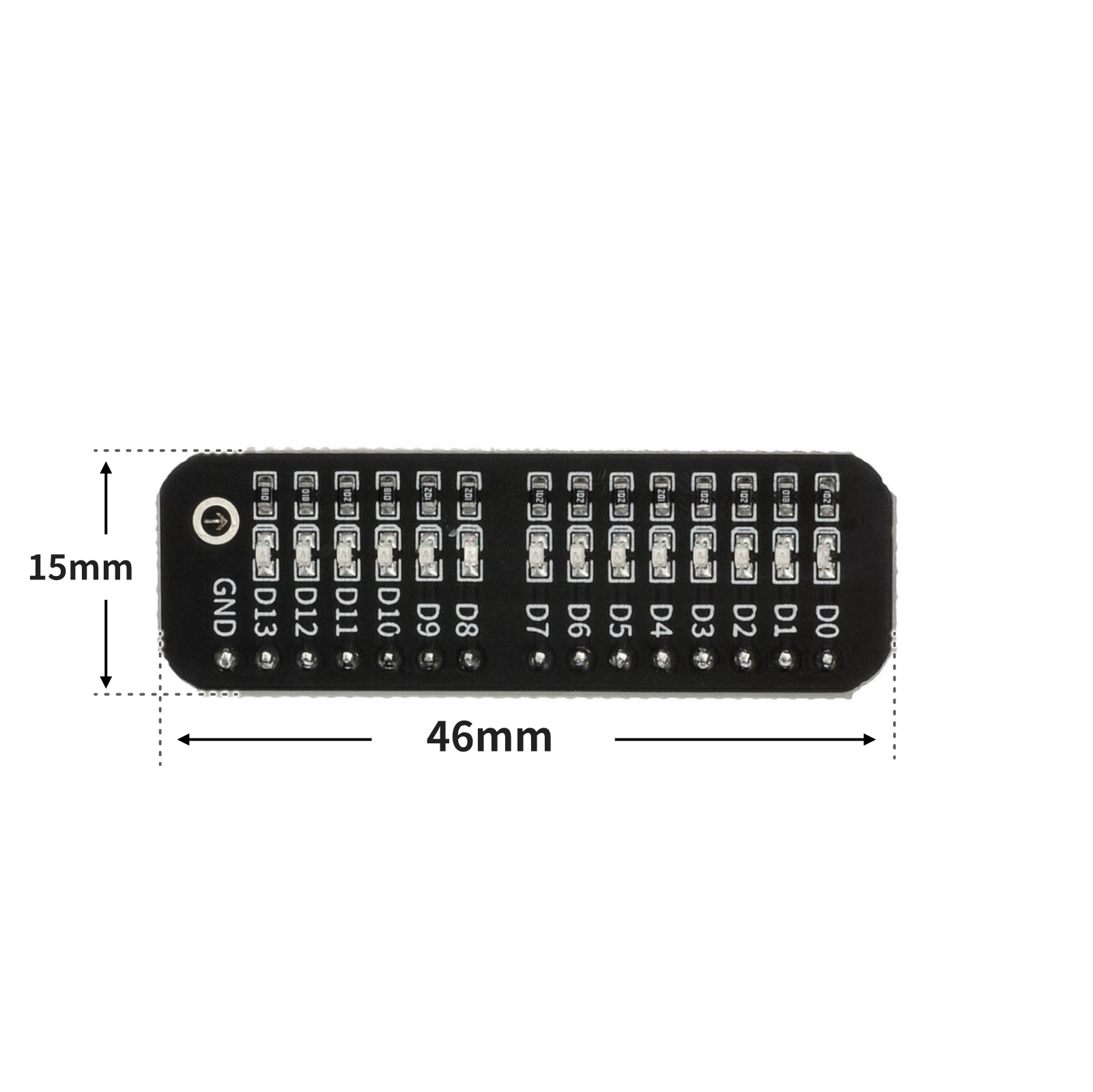

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

void setup(){
   for (int i = 0; i <= 13; i = i + (1)) {
    pinMode(i, OUTPUT);

  }

}

void loop(){
  //流水灯
  for (int i = 0; i <= 13; i = i + (1)) {
    //pinMode(i, OUTPUT);
    digitalWrite(i,HIGH);
    delay(200);
   // pinMode(i, OUTPUT);
    digitalWrite(i,LOW);
    delay(200);
  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

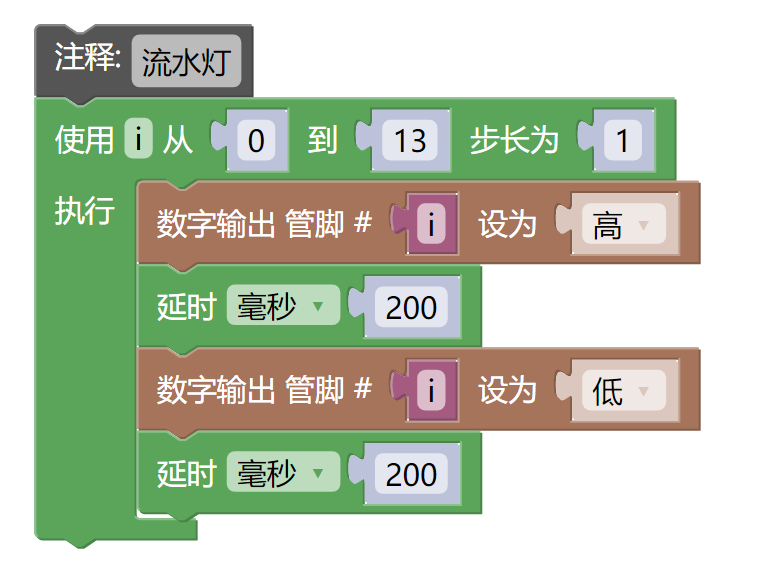

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

圖片待更新...

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 PRO 開發板 *1

• USB type-c 資料線 *1

• 流水燈模組（HS-F18A）*1

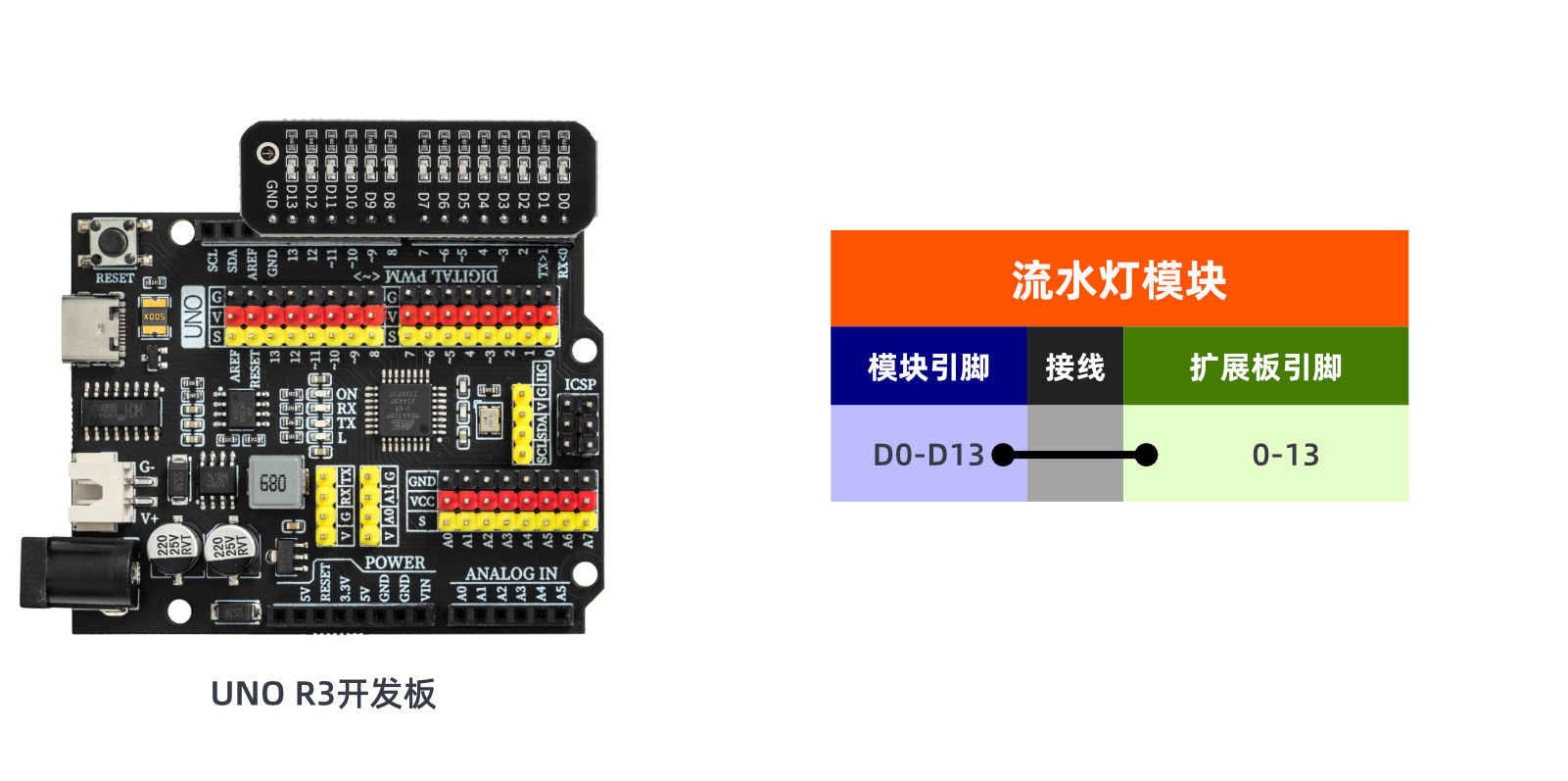

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

10、測試結果

Arduino UNO 混试结果：

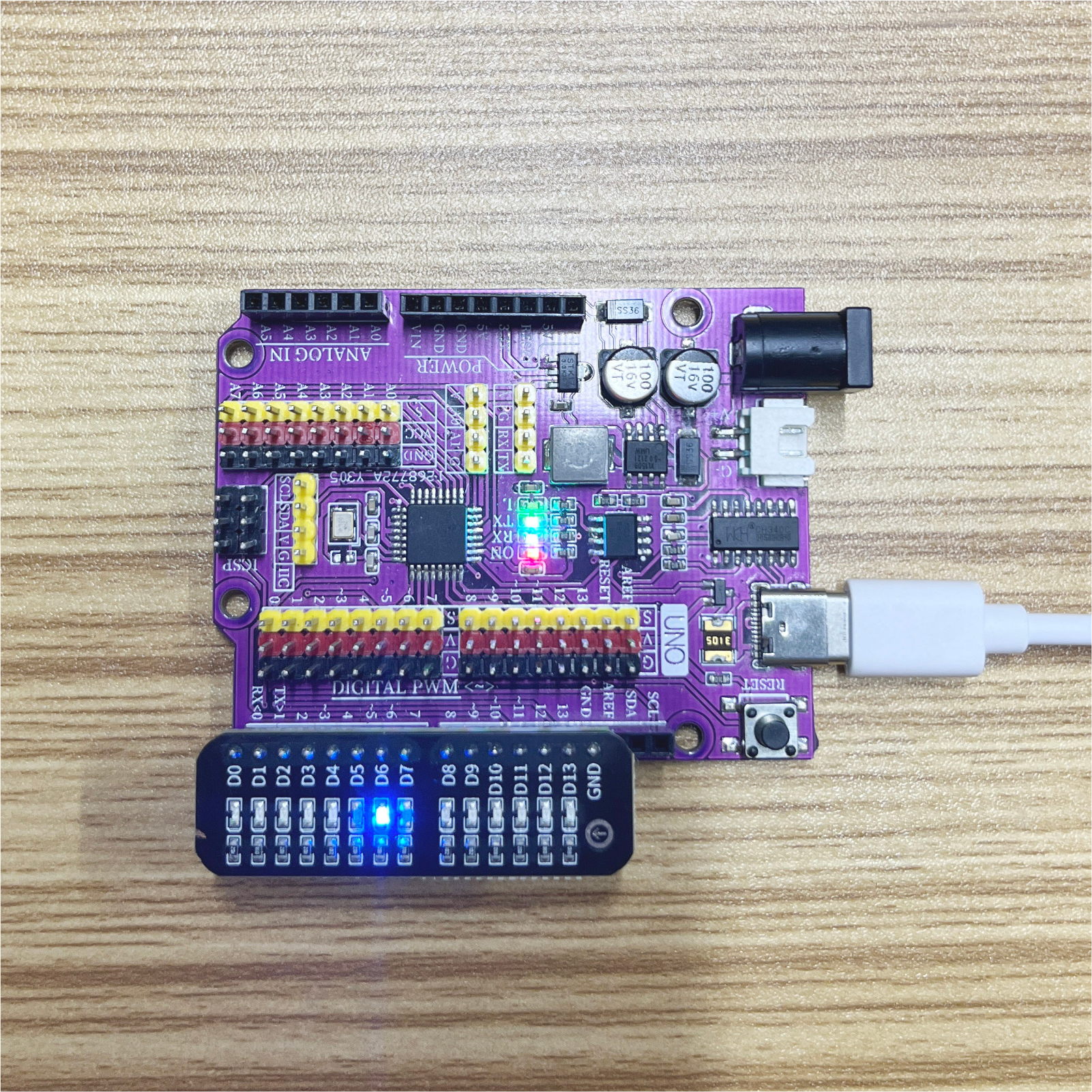

器件連接好線之後，將上述程序上傳到 Arduino UNO 開發板之後，我們可以看到流水燈的效應啦！
