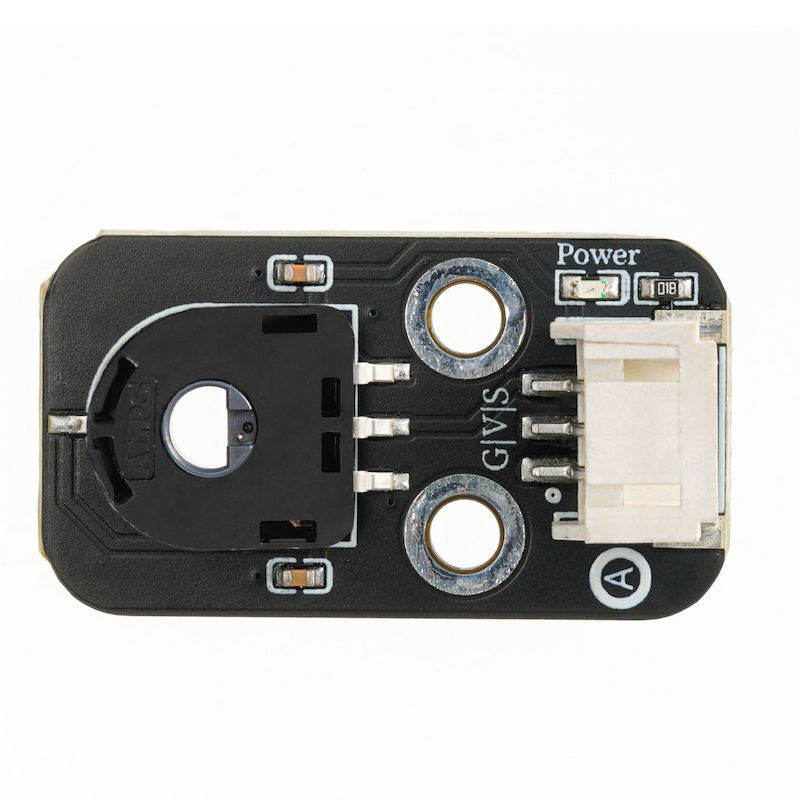

HS-S65P 旋轉角度傳感器

1、介紹

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 3P端子
安裝方式：螺絲固定

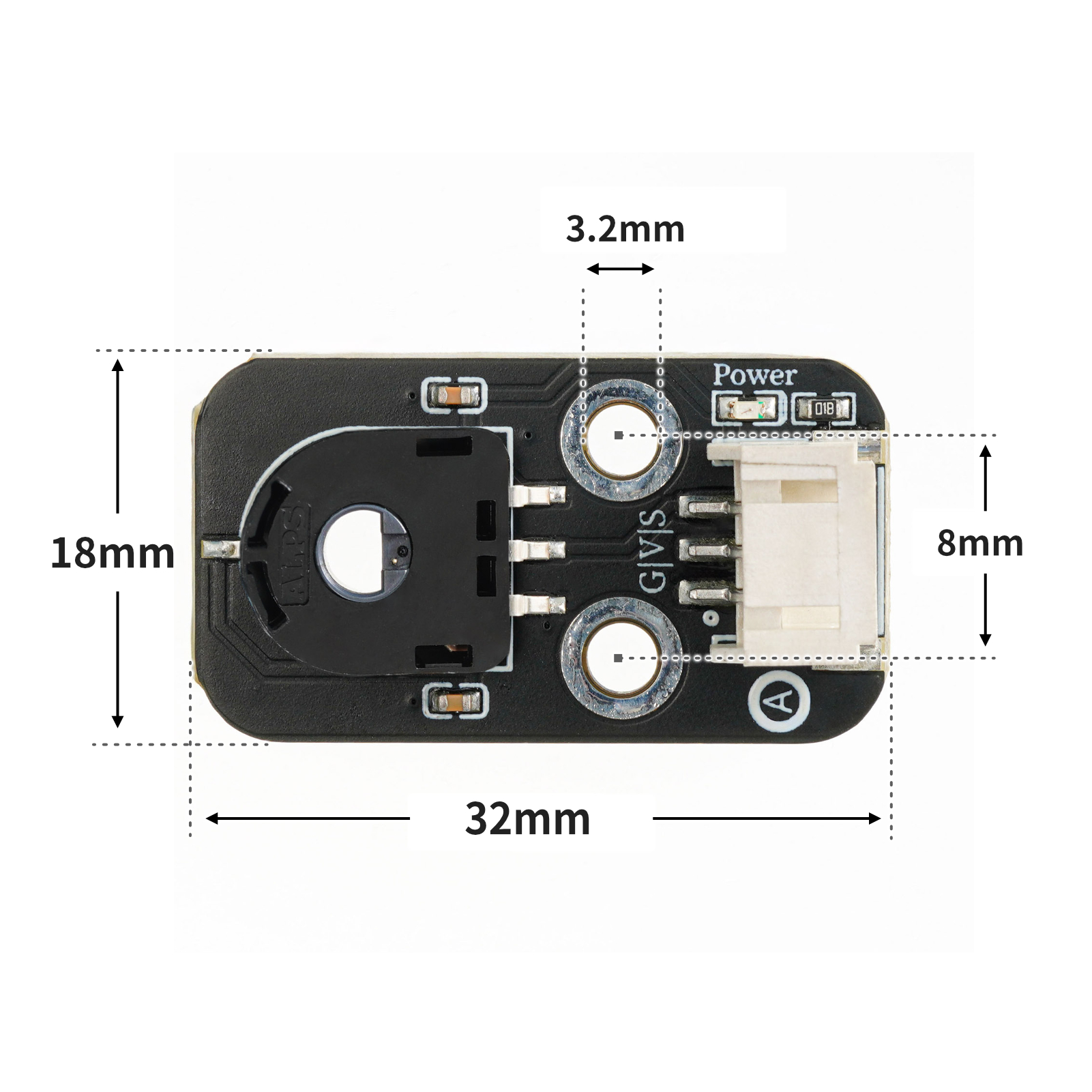

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

volatile float Voltage;
volatile float data;
volatile int light;

void setup(){
  Serial.begin(9600);
  Voltage = 0;
  data = 0;
  light = 0;
  pinMode(6, OUTPUT);
}

void loop(){
  //旋转角度传感器接A0；led灯接D6

  data = analogRead(A0);
  Voltage = (data / 1023) * 5;
  light = (map(analogRead(A0), 0, 1023, 0, 255));
  Serial.print("data：");
  Serial.print(data);
  Serial.print(" Voltage is:");
  Serial.print(Voltage);
  Serial.print("V");
  Serial.print("    light is:");
  Serial.println(light);
  analogWrite(6, light);
  delay(100);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

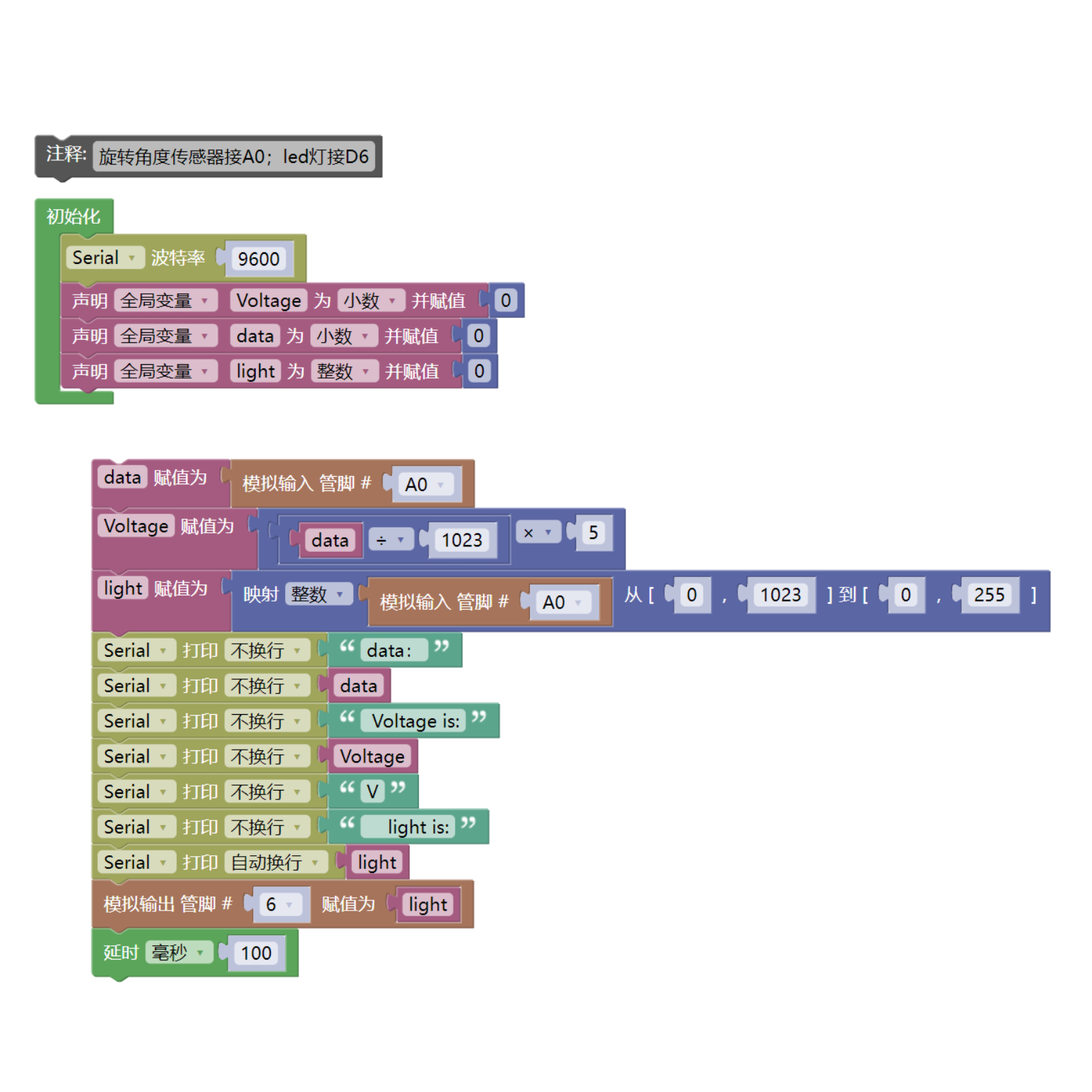

7、米思齊 Mixly 示例程式（圖形化語言）

ArduinoUNO圖形化示例程式：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

圖片待更新...

8、測試環境搭建

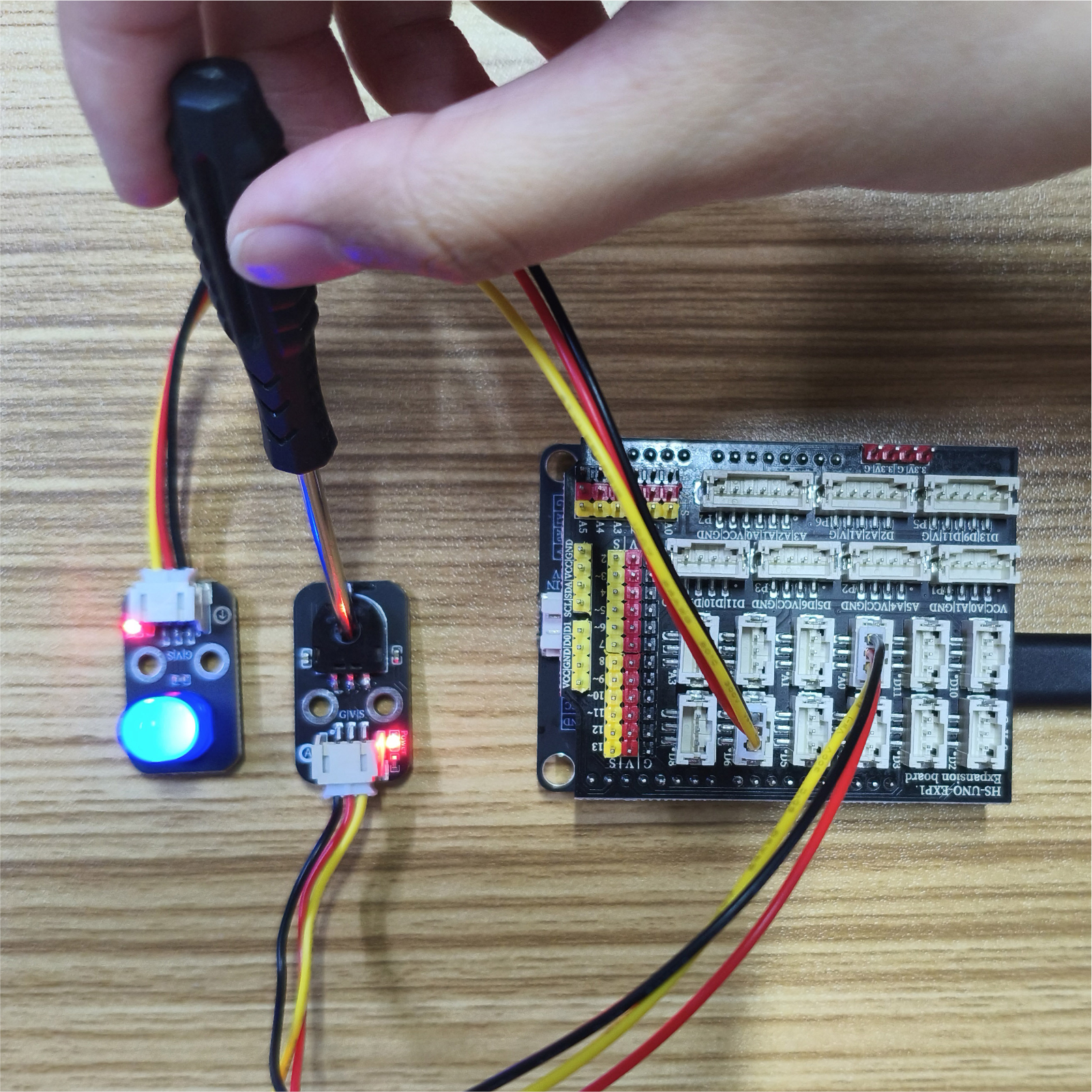

Arduino UNO 測試環境搭建

準備配件：

HELLO STEM UNO R3 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
旋轉角度感應器（HS-S65P）*1
LED燈模塊（HS-F08-L）*1
PH2.0 3P雙頭端子線 *2

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO 觀看教程：點擊查看

ESP32 Python視頻教學：點擊查看

10、測試結果

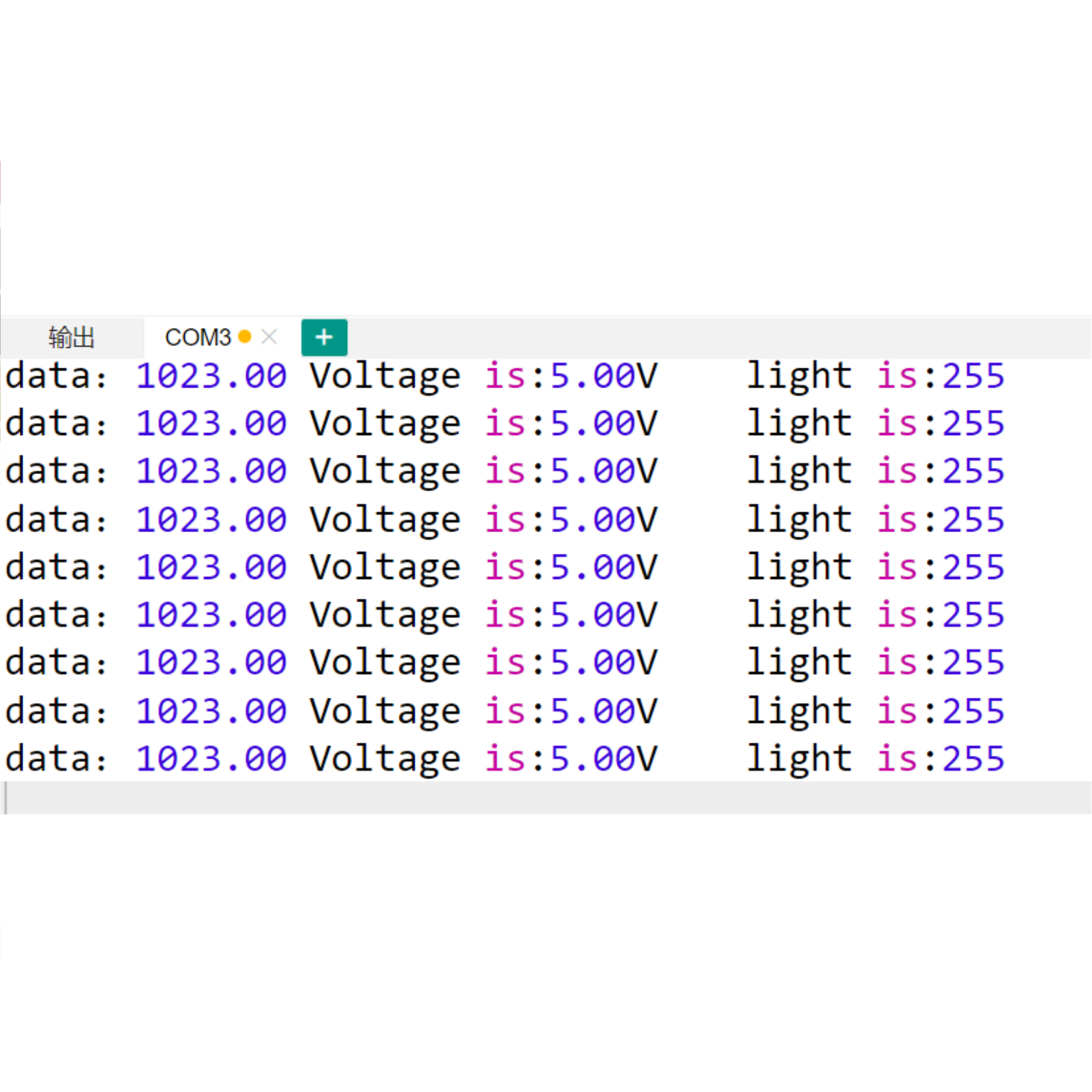

Arduino UNO測試結果：

ESP32 測試結果：

等更新...
