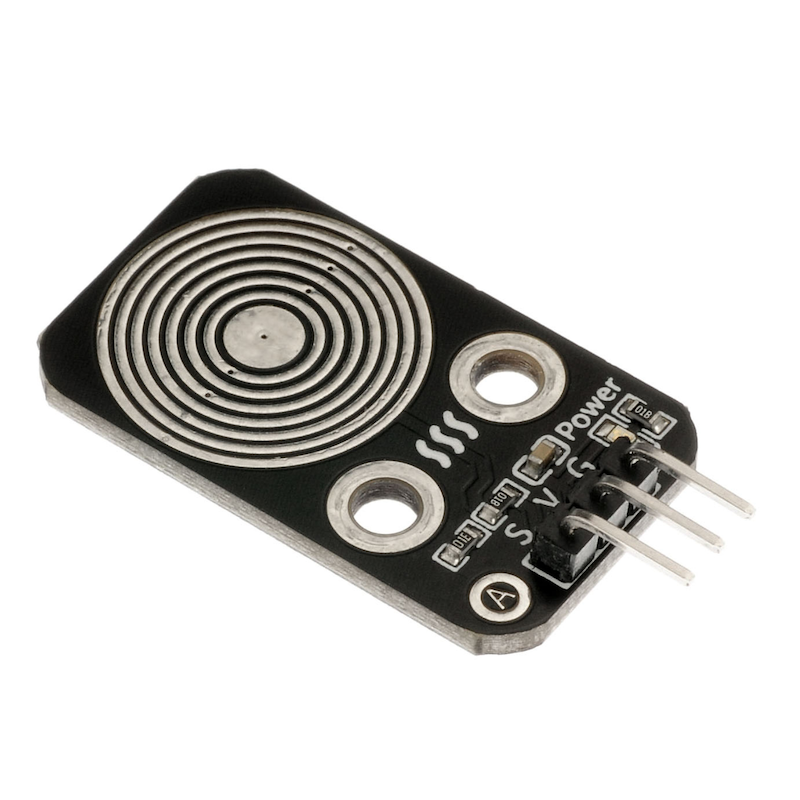

HS-S36A 水蒸氣傳感器

1、介紹

水蒸氣感應器是利用濕度方式檢測有没有水分的感應器，可以檢測有没有下雨。將感應器放置在室外，當有雨滴滴在花瓣狀檢測位上時，濕度將增大，輸出電壓也升高。除了檢測雨水量外，還可以檢測霧水量或水蒸氣。

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3V3/5V
連接方式：2.54mm排釘
安裝方式：雙螺絲固定

4、電路板尺寸

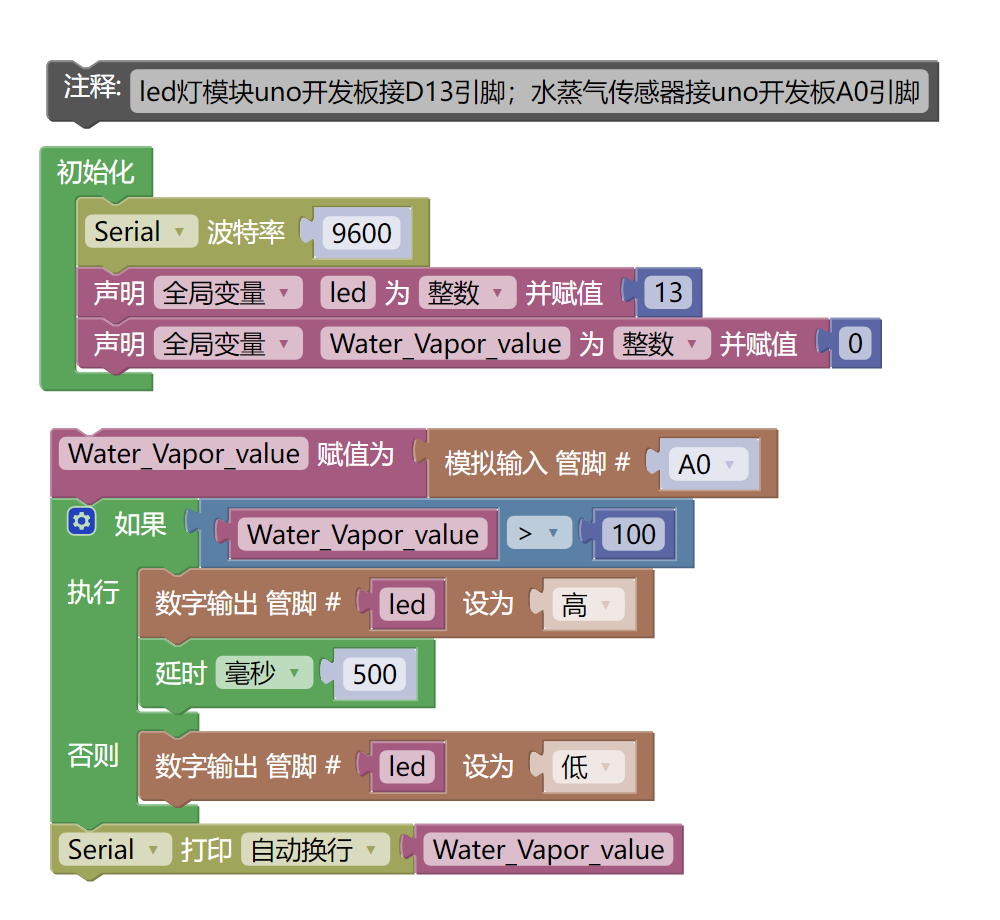

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

volatile int led;
volatile int Water_Vapor_value;

void setup(){
  Serial.begin(9600);
  led = 13;
  Water_Vapor_value = 0;
  pinMode(A0, INPUT);
}

void loop(){

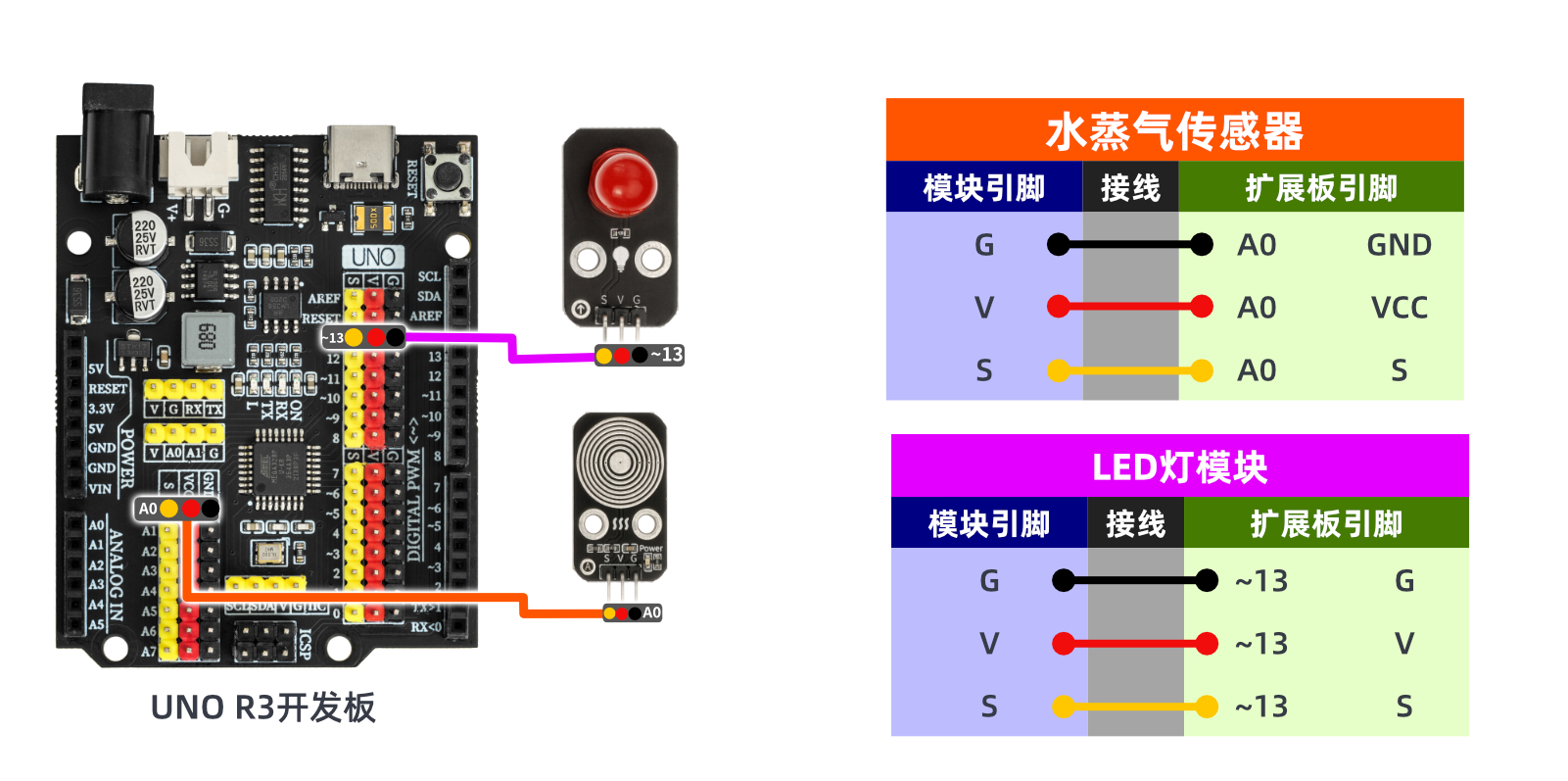

  //led灯模块uno开发板接D13引脚；水蒸气传感器接uno开发板A0引脚

  Water_Vapor_value = analogRead(A0);
  if (Water_Vapor_value > 100) {
    pinMode(led, OUTPUT);
    digitalWrite(led,HIGH);
    delay(500);

  } else {
    pinMode(led, OUTPUT);
    digitalWrite(led,LOW);

  }

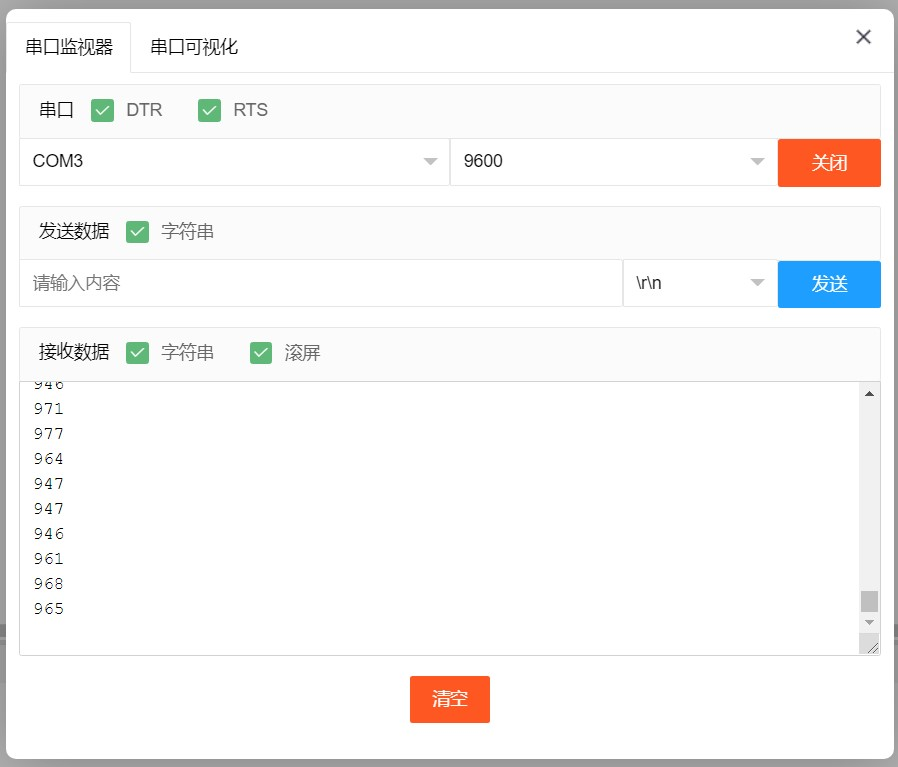

  Serial.println(Water_Vapor_value);

}

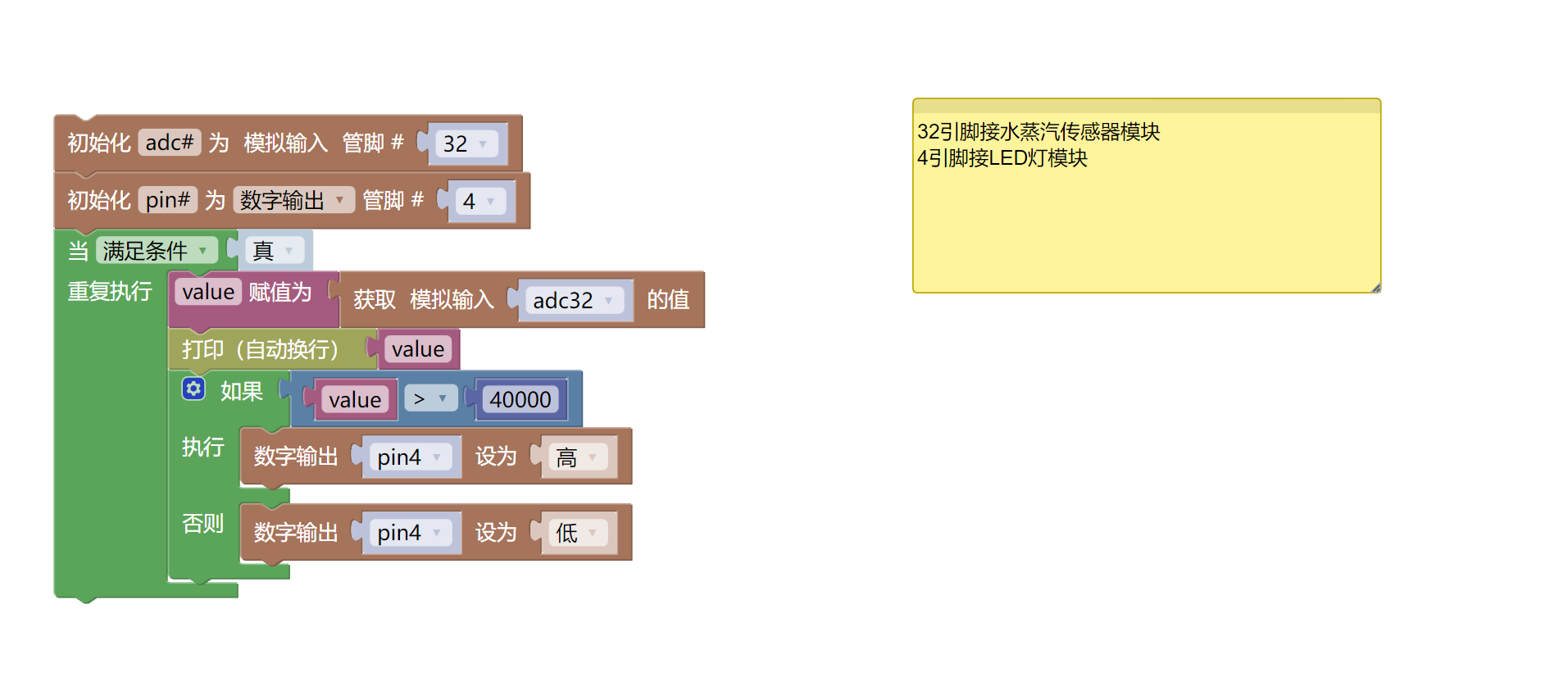

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine


adc32 = machine.ADC(machine.Pin(32))
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    value = adc32.read_u16()
    print(value)
    if value > 40000:
        pin4.value(1)
    else:
        pin4.value(0)
