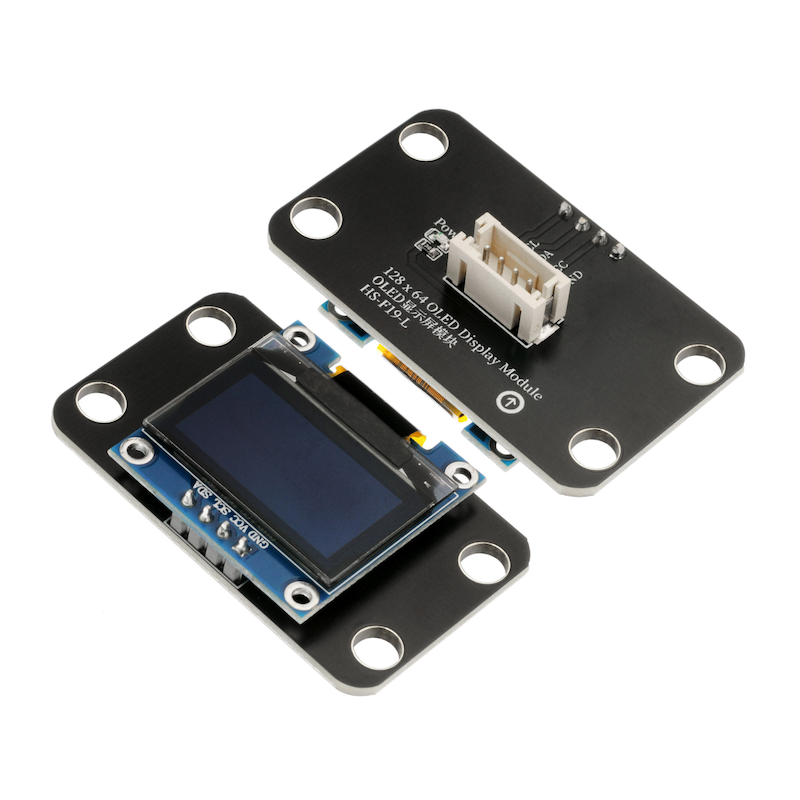

1、介紹
2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
GND | GND（電源輸入負極） |
VCC | VCC（電源輸入正極） |
SCL | 時鐘信號通信引腳 |
SDA | 雙向數據通訊引腳 |
供電電壓：3.3V / 5V
連接方式：PH2.0 端子線
安裝方式：四螺絲固定（兼容樂高）

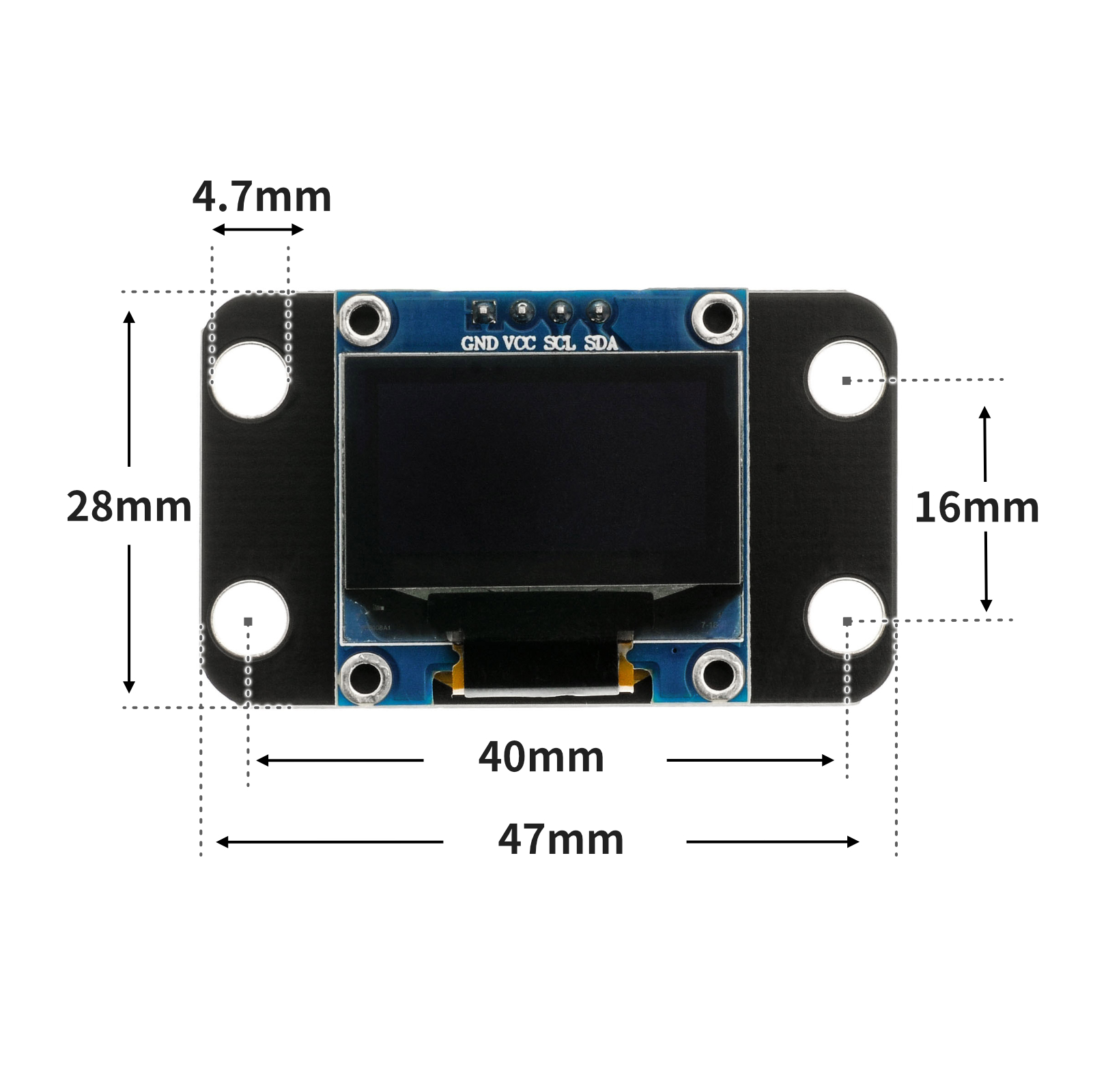

4、電路板尺寸
5、Arduino IDE示範程序
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看
示範程序（UNO開發板）：
#include <U8g2lib.h>
#include <Wire.h>
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);
void page1() {
u8g2.setFont(u8g2_font_timR08_tf);
u8g2.setFontPosTop();
u8g2.setCursor(0,20);
u8g2.print("Hello STEM");
}
void setup(){
u8g2.setI2CAddress(0x3C*2);
u8g2.begin();
u8g2.enableUTF8Print();
}
void loop(){
u8g2.firstPage();
do
{
page1();
}while(u8g2.nextPage());
}6、ESP32 Python 示例（適用於Mixly IDE /米思齊）
開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看
示例程式（ESP32-Python）：
import machine
import oled128x64
i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
oled = oled128x64.OLED(i2c_extend,address=0x3c,font_address=0x3A0000)
oled.shows('HelloSTEM')

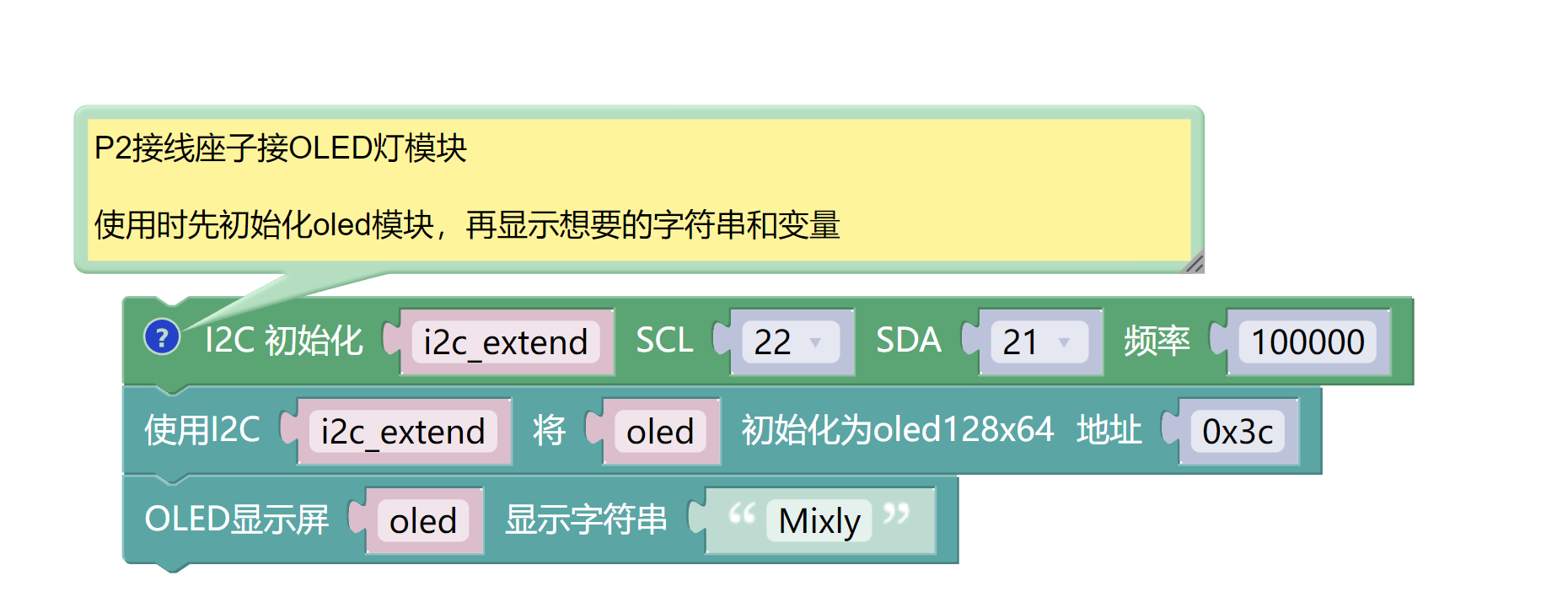

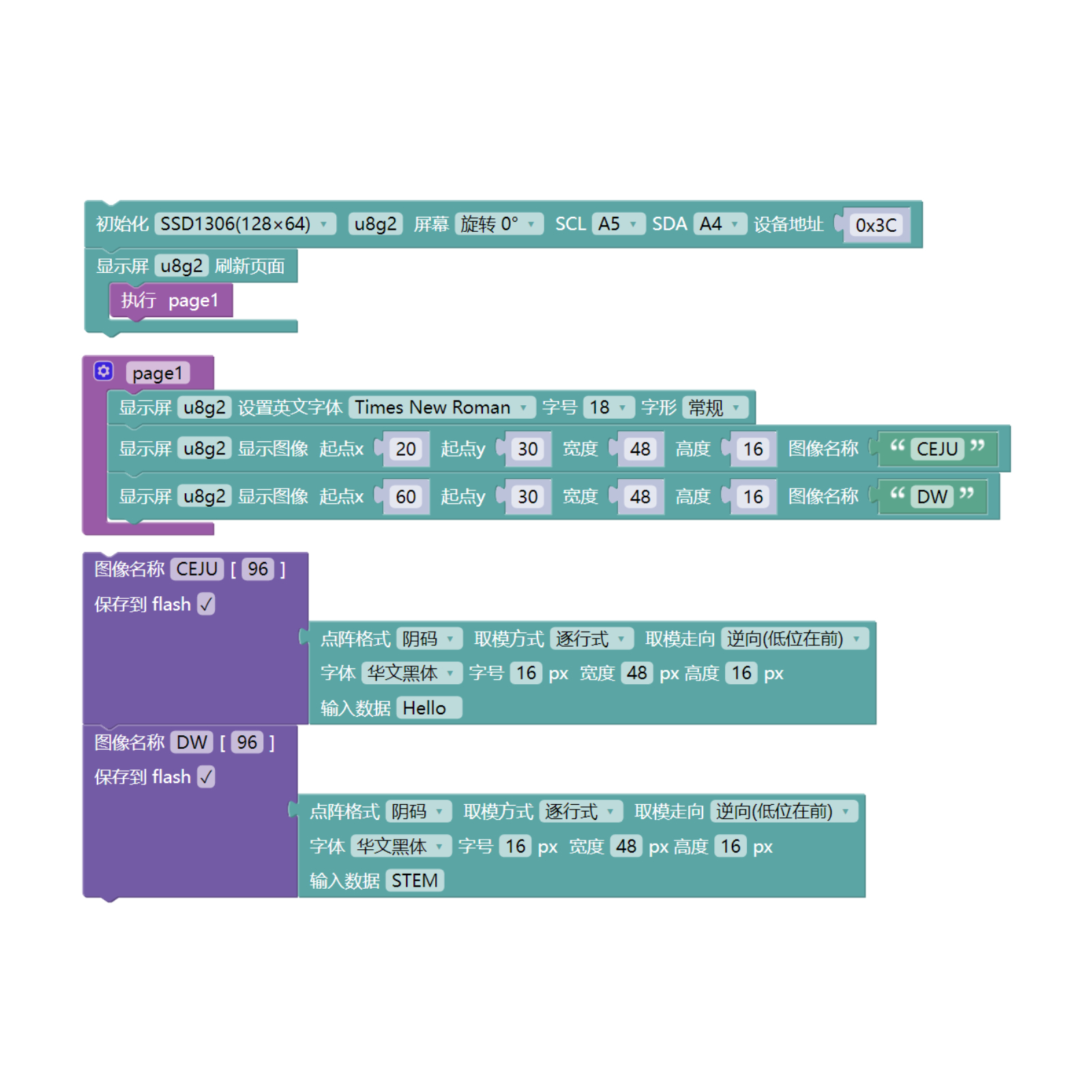

7、米思齊 Mixly 示例程式（圖形化語言）
示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看
ESP32 Python圖形化示例程式：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看
8、測試環境搭建
Arduino UNO 測試環境搭建
準備配件：
HELLO STEM UNO R3 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
OLED顯示屏（HS-F19L）*1
PH2.0雙頭端子線*1條

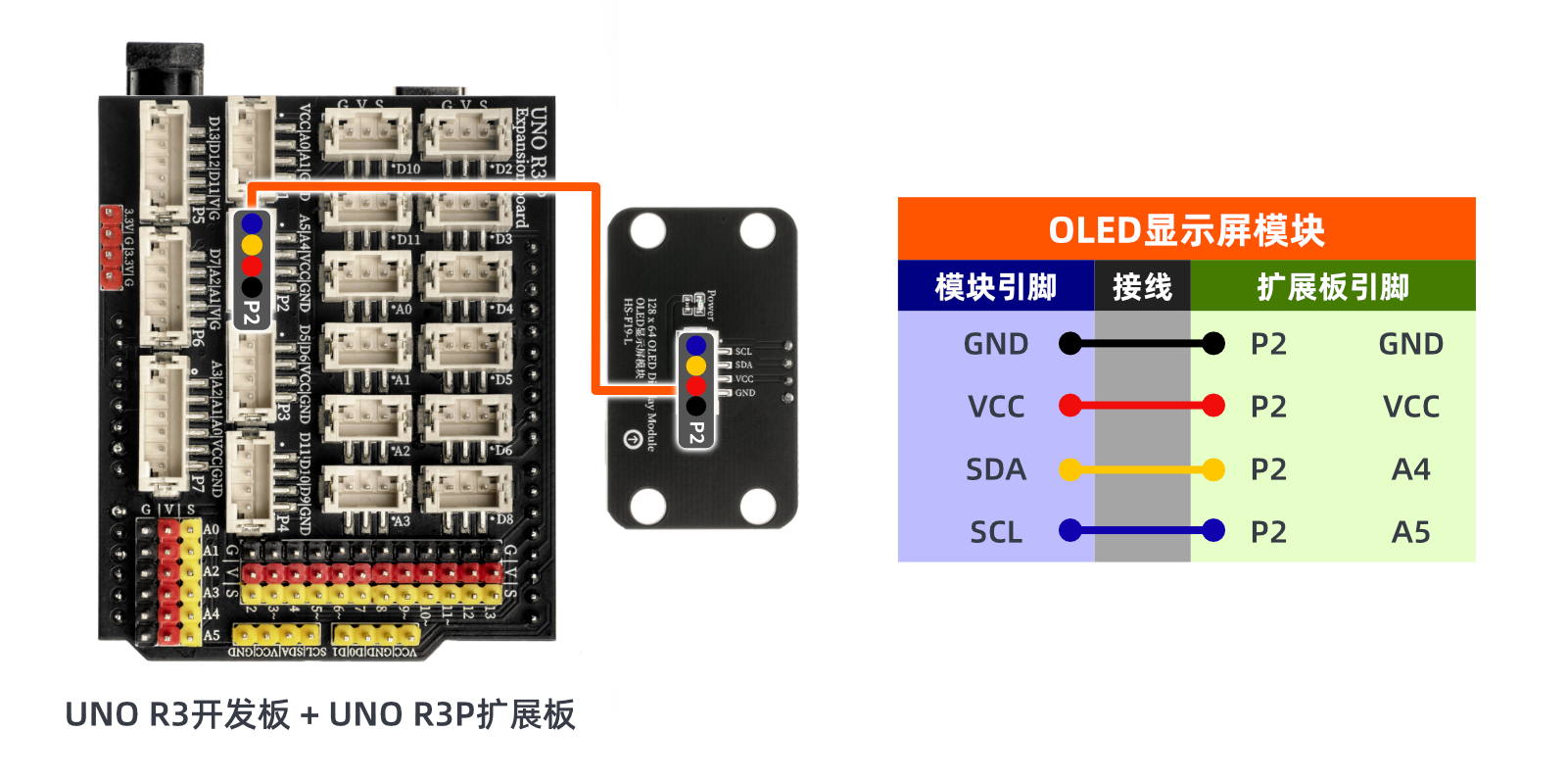

電路接線圖：
ESP32 測試環境搭建
準備配件：等更新...
電路接線圖：等更新...
9、視頻教學
Arduino UNO視頻教學:點擊查看
ESP32 Python視頻教學：

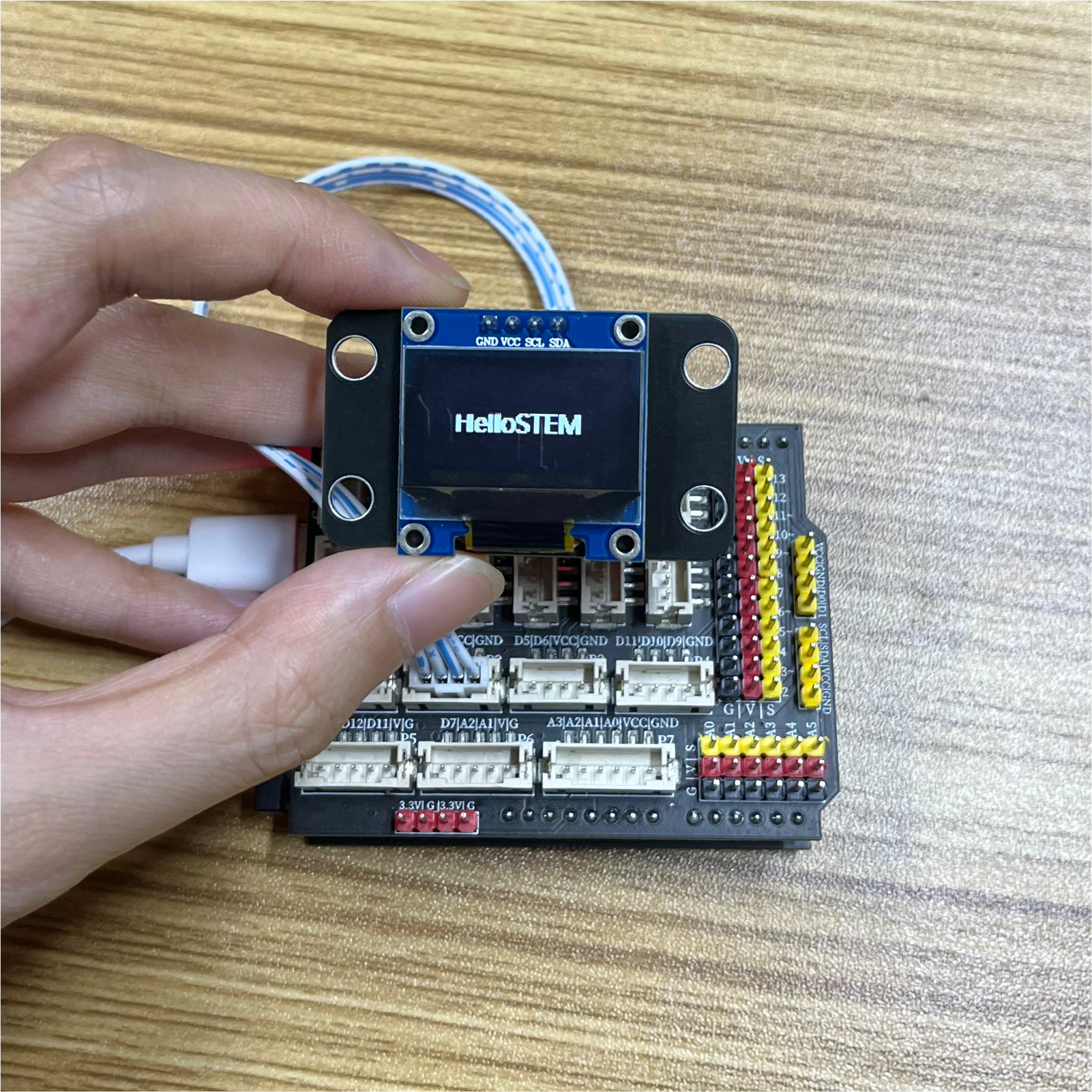

10、測試結果
Arduino UNO 混试结果：
在OLED屏上顯示我們程序中設定的文字及圖片。
ESP32 Python測試結論：
在OLED屏上顯示我們程序中設定的文字及圖片。
