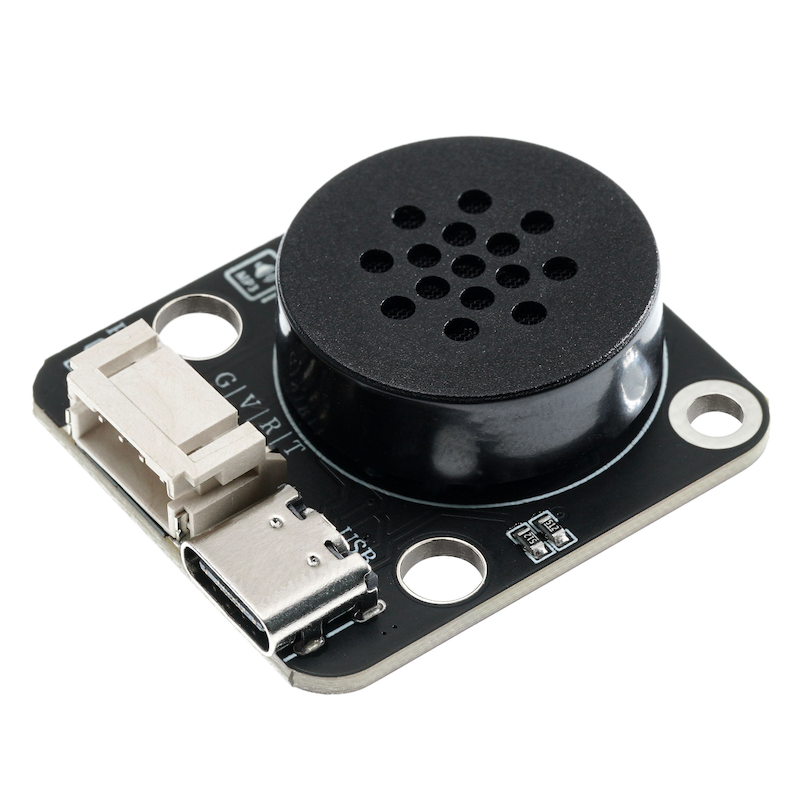

HS-S49A-PL MP3語音播報模塊

1、介紹

GD3800 MP3聲音模組內置16MB儲存空間，無需外接SD卡，若一個音效以秒計算，16M的記憶體可以儲存多個音效供您選擇。儲存方式和使用U盤一樣簡單，可隨時更新模組內的音效。使用上非常的簡單，使用PH2.0介面，減少了接線的煩惱；支援MP3、WAV音頻格式，可做指定播放，循環播放，單曲循環播放，下一首播放或上一首播放等。該MP3適用於各種需要有音效或語音的項目，例如：智能小车、氣象站、智能家居、車載導航、收費站、安監檢測、機器語音導航等等。模組板載喇叭介面，可以直接推動無源小喇叭，使用簡單。

2、原理圖

HS-S49A-PL-MP3模塊 圖譜點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0端子線

• 安裝方式：雙螺絲固定/樂高搭建

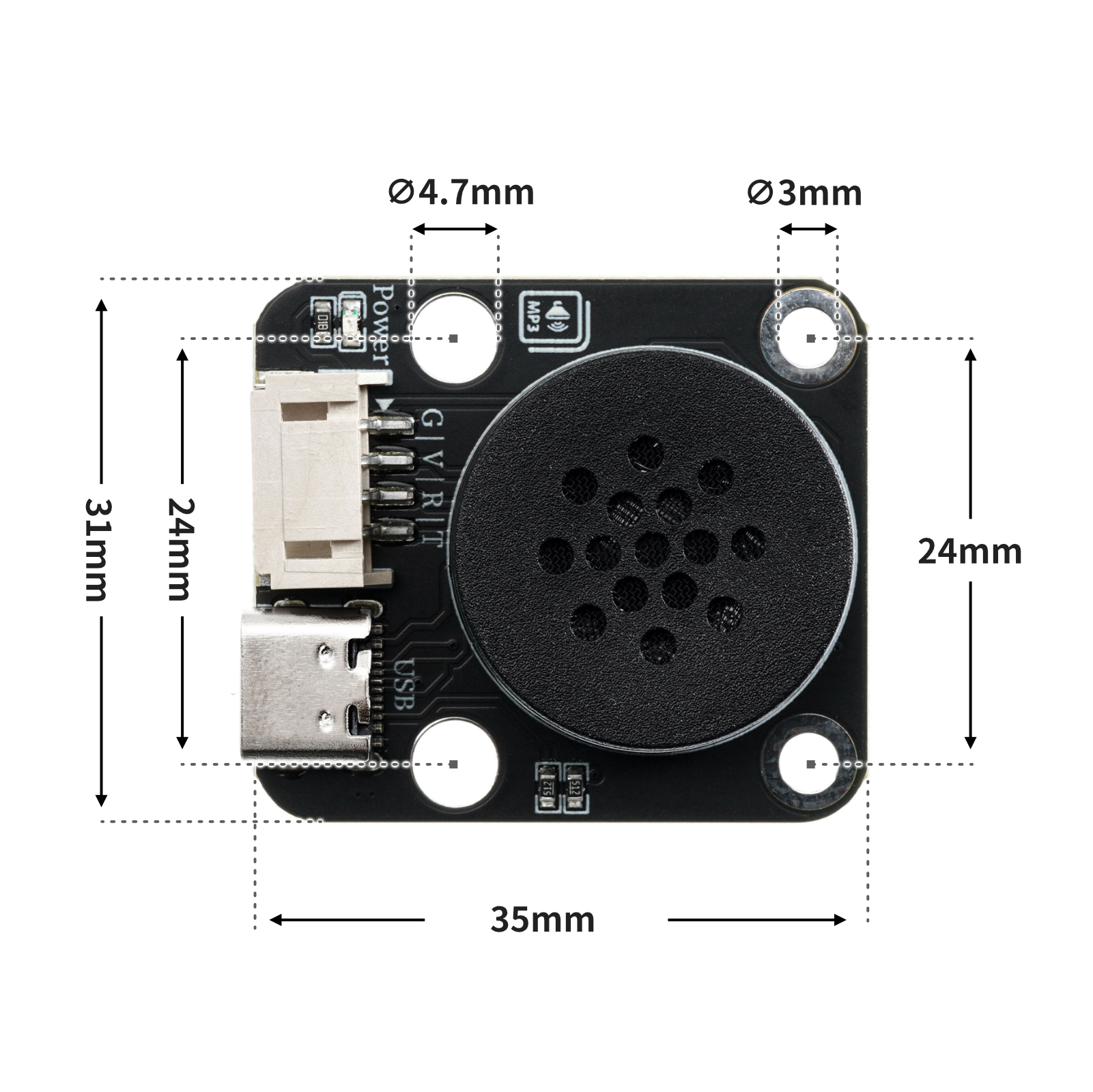

4、電路板尺寸

5、添加Arduino庫檔案和Mind+庫檔案

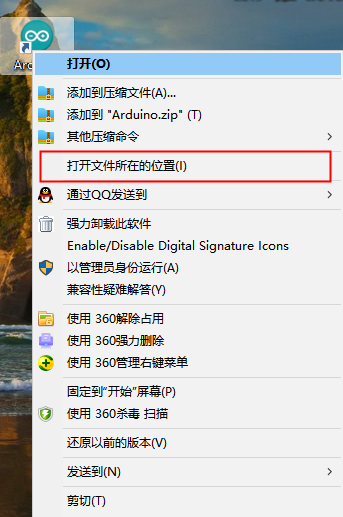

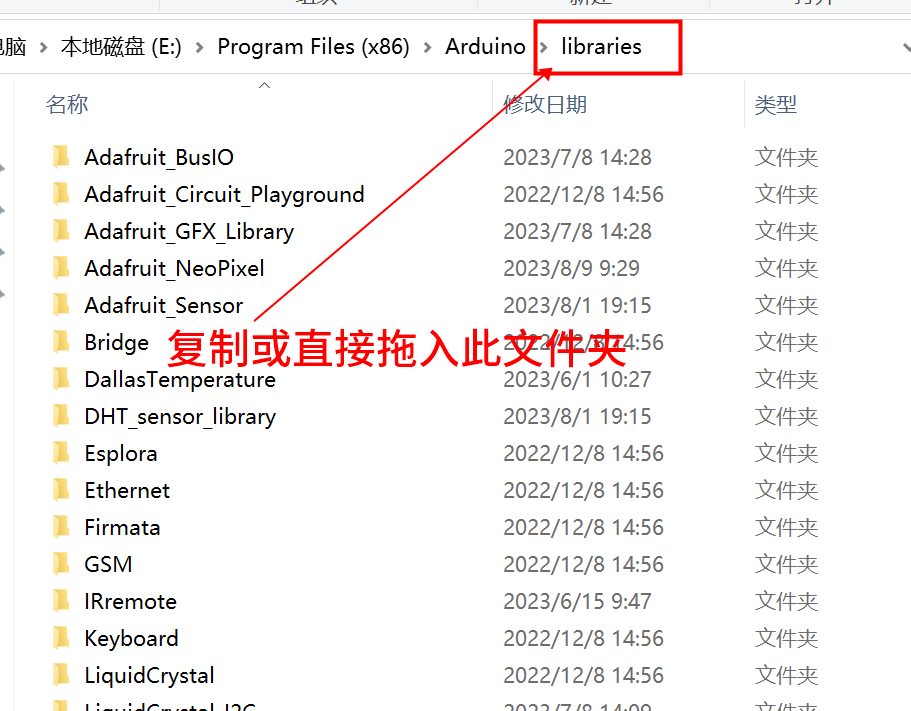

首先找到Arduino庫資料夾：

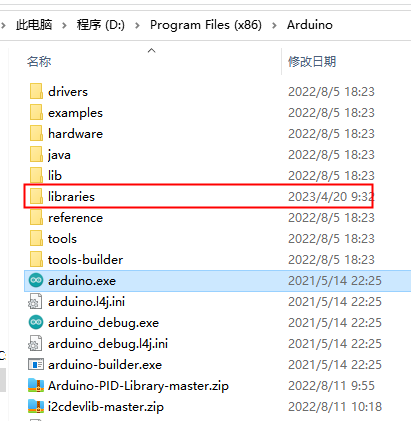

把庫文件複製到Arduino IDE軟體目錄下的libraries資料夾中即可：

庫文件：點擊下載

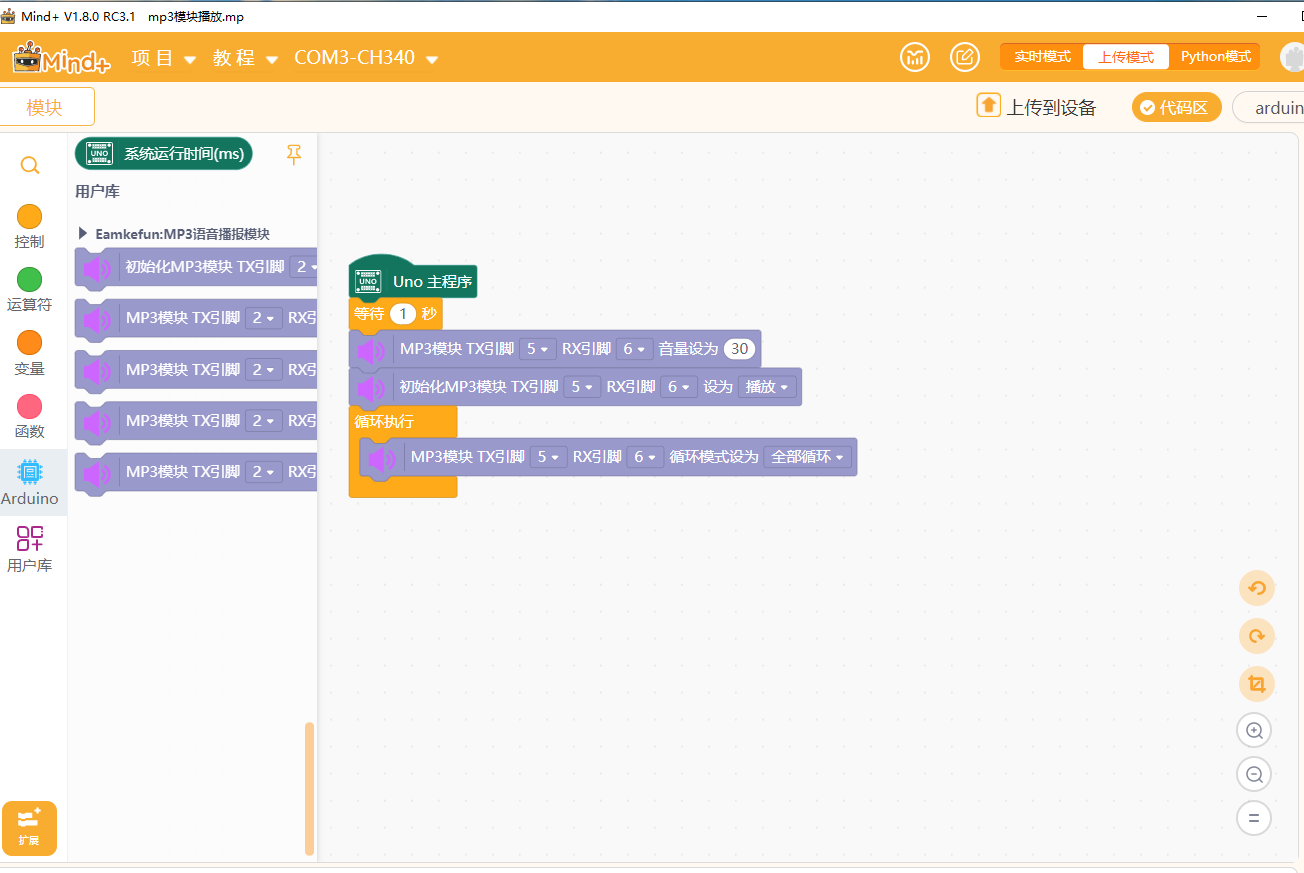

添加Mind+庫文件

庫文件：點擊下載

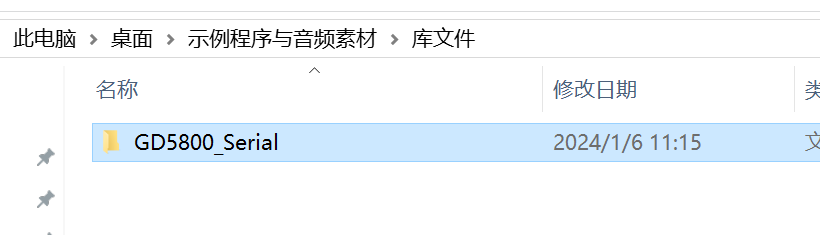

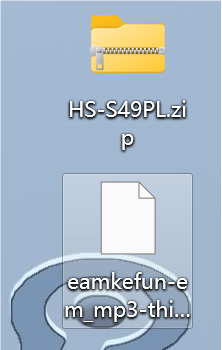

下載後解壓文件得到該文件...

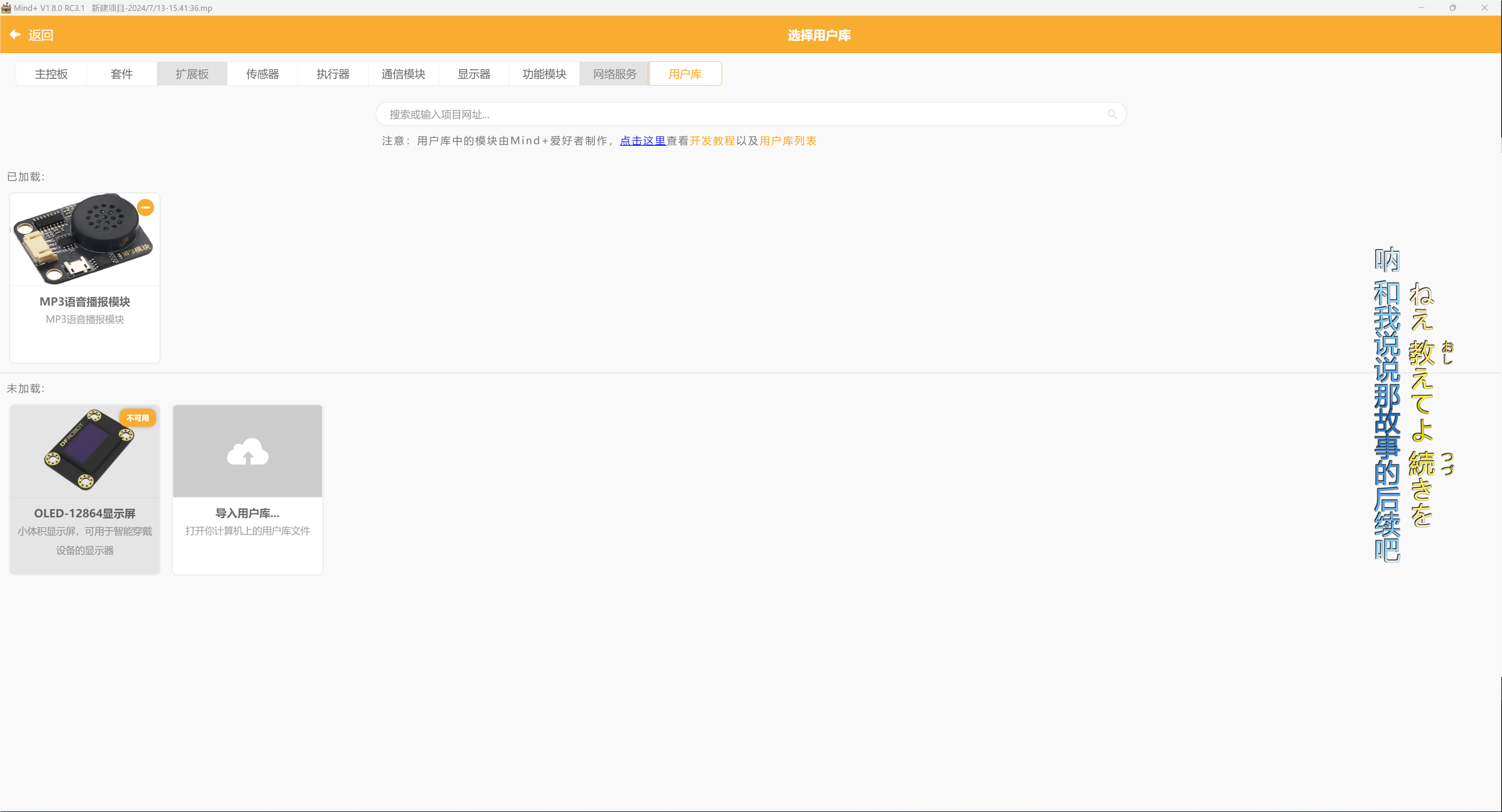

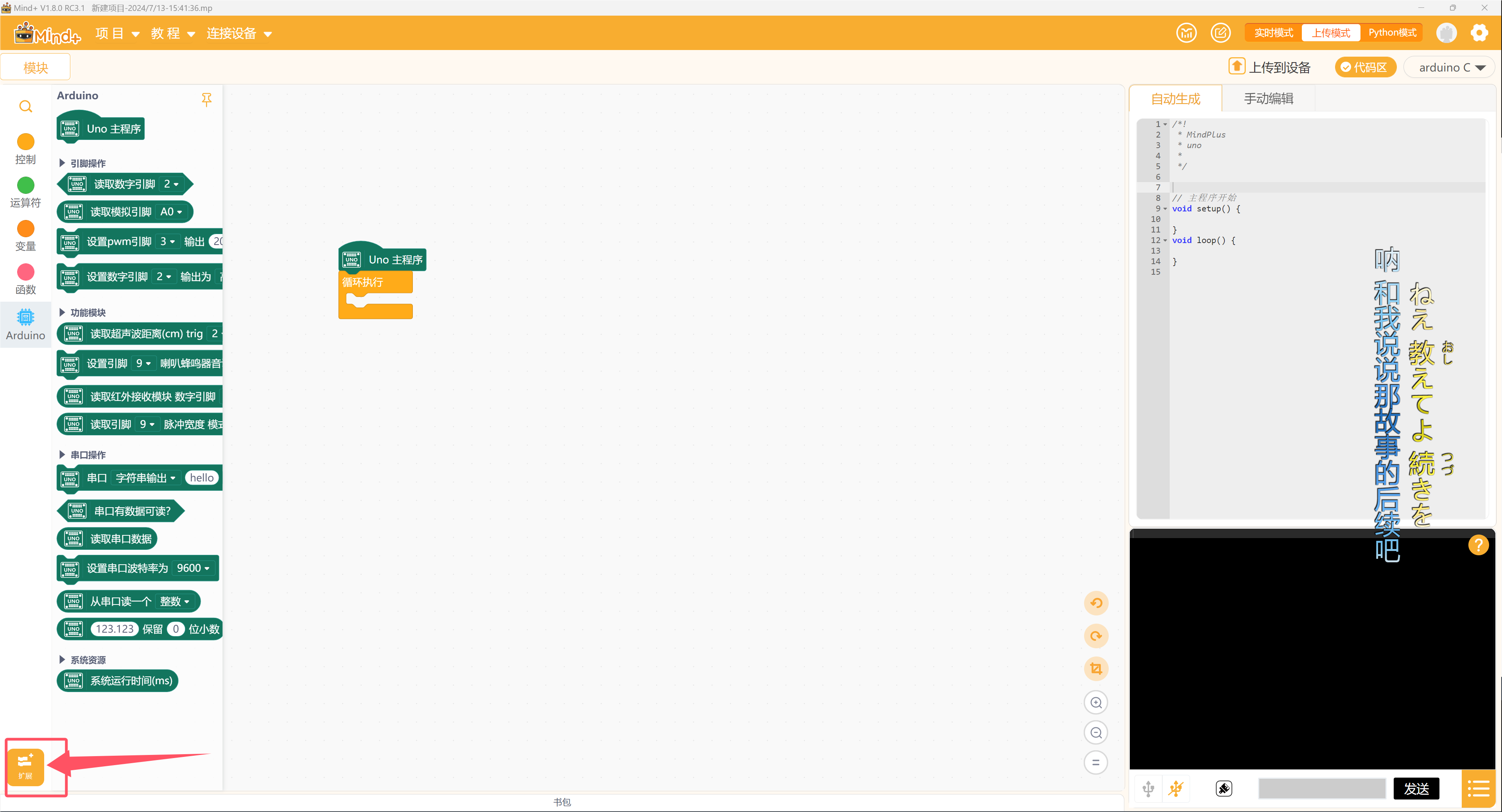

第二步打開mind+擴展庫。

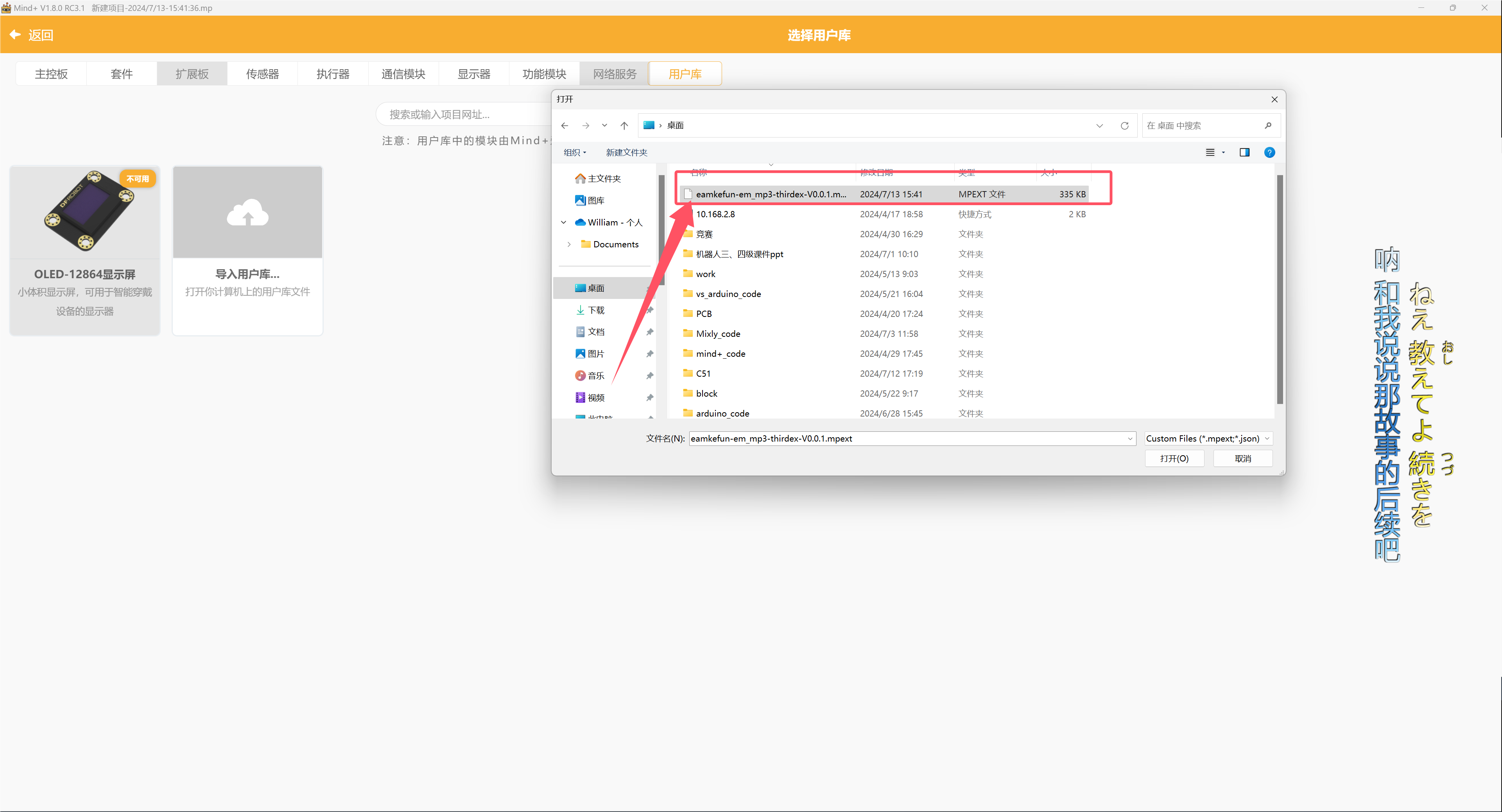

第三步加載庫，添加剛剛的文件

最後可以使用了

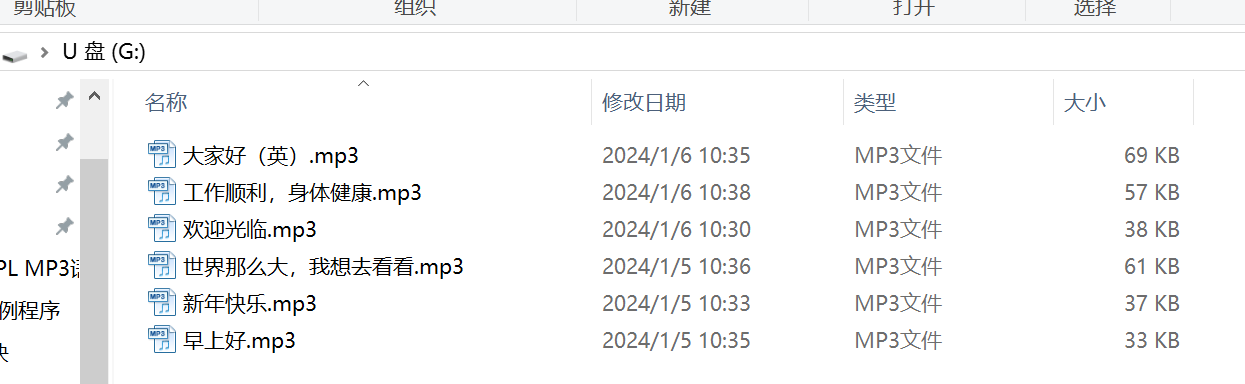

6、下載儲存音頻

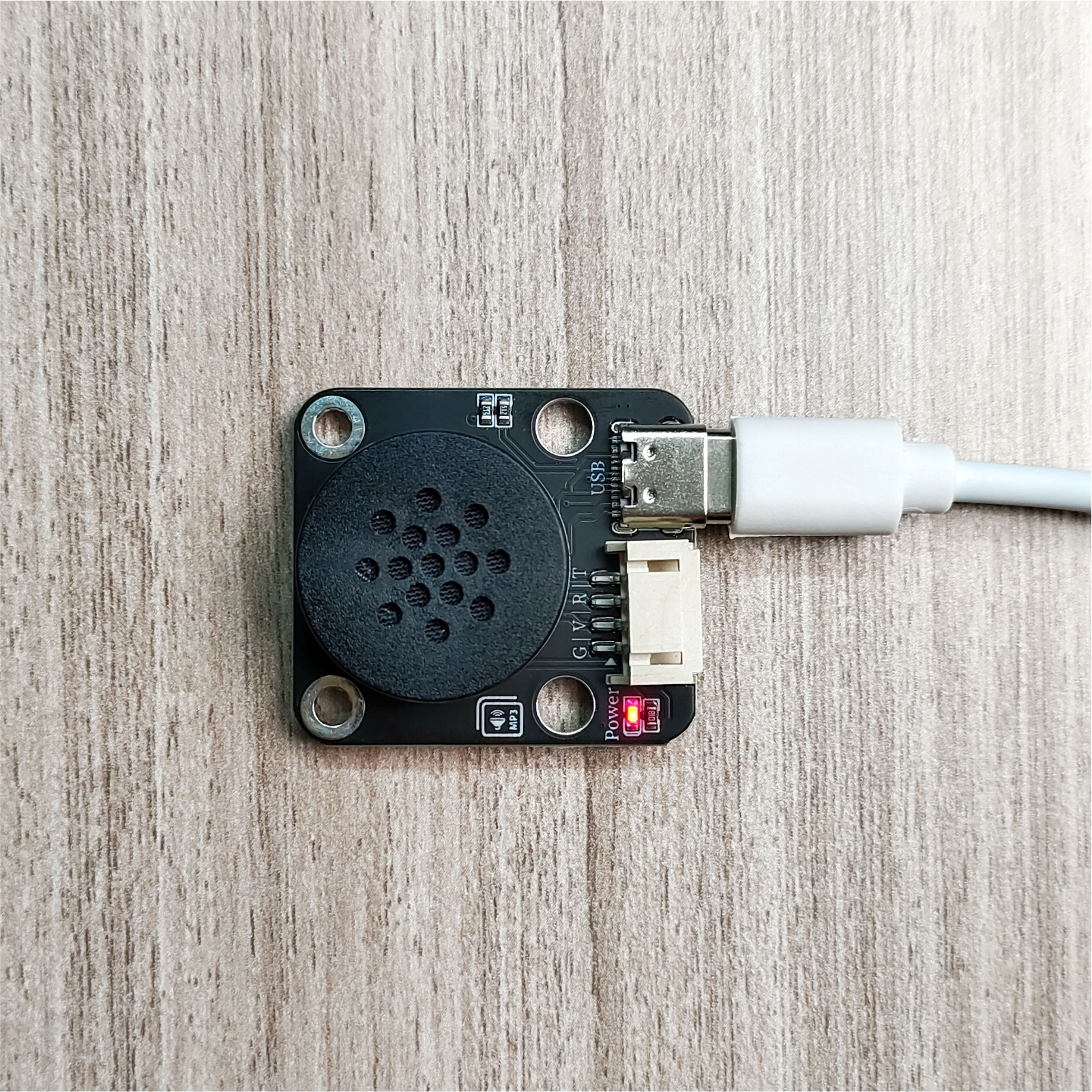

1.將MP3播放模塊通過電腦USB接口插在電腦上

2.雙擊打開我的電腦

3.複製MP3格式的音頻檔案貼上到MP3播放模組移動G盤

音頻檔案：點擊下載

7、Arduino IDE範例程式

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

#include <GD5800_Serial.h>

GD5800_Serial mp356(5, 6);

void setup(){
  mp356.begin(9600);
  delay(1000);
  mp356.setLoopMode(MP3_LOOP_ALL);
  mp356.setVolume(255);
}

void loop(){
  //如上传程序mp3播报出现声音小或者只一曲循环；
  //请给单片机断电再重新给单片机上电。

  mp356.play();

}

8、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import time


bofang = bytearray(b'\x7e\x02\x01\xef')
shunxuxh = bytearray(b'\x7e\x03\x07\x01\xef')
uart1=machine.UART(1, tx=21, rx=22, baudrate=9600)
uart1.write(bofang)
while True:
    uart1.write(bofang)
    time.sleep(1)

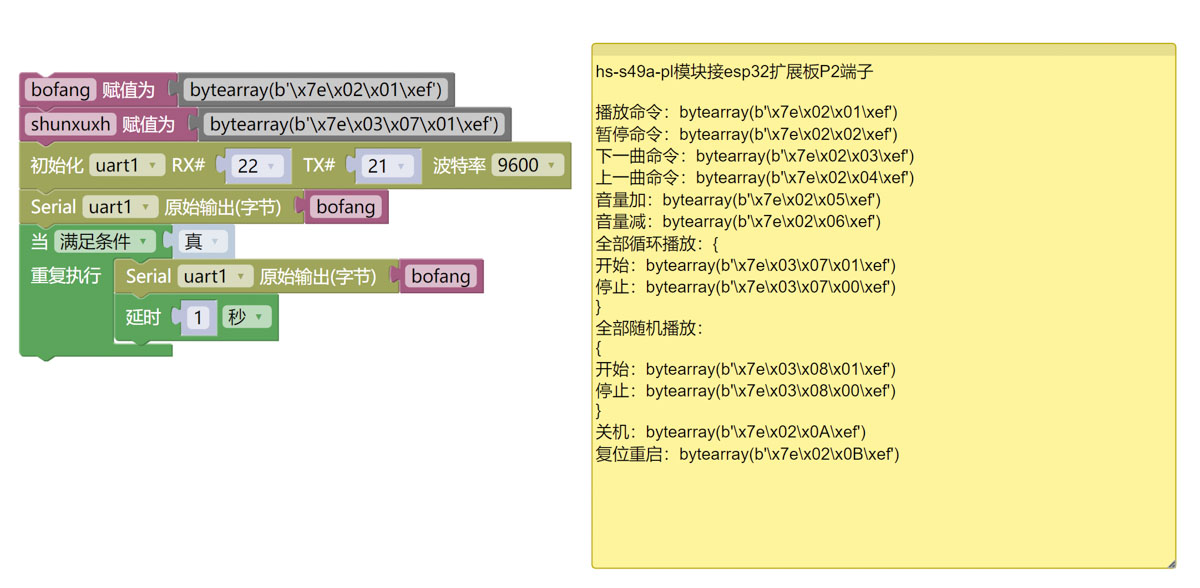

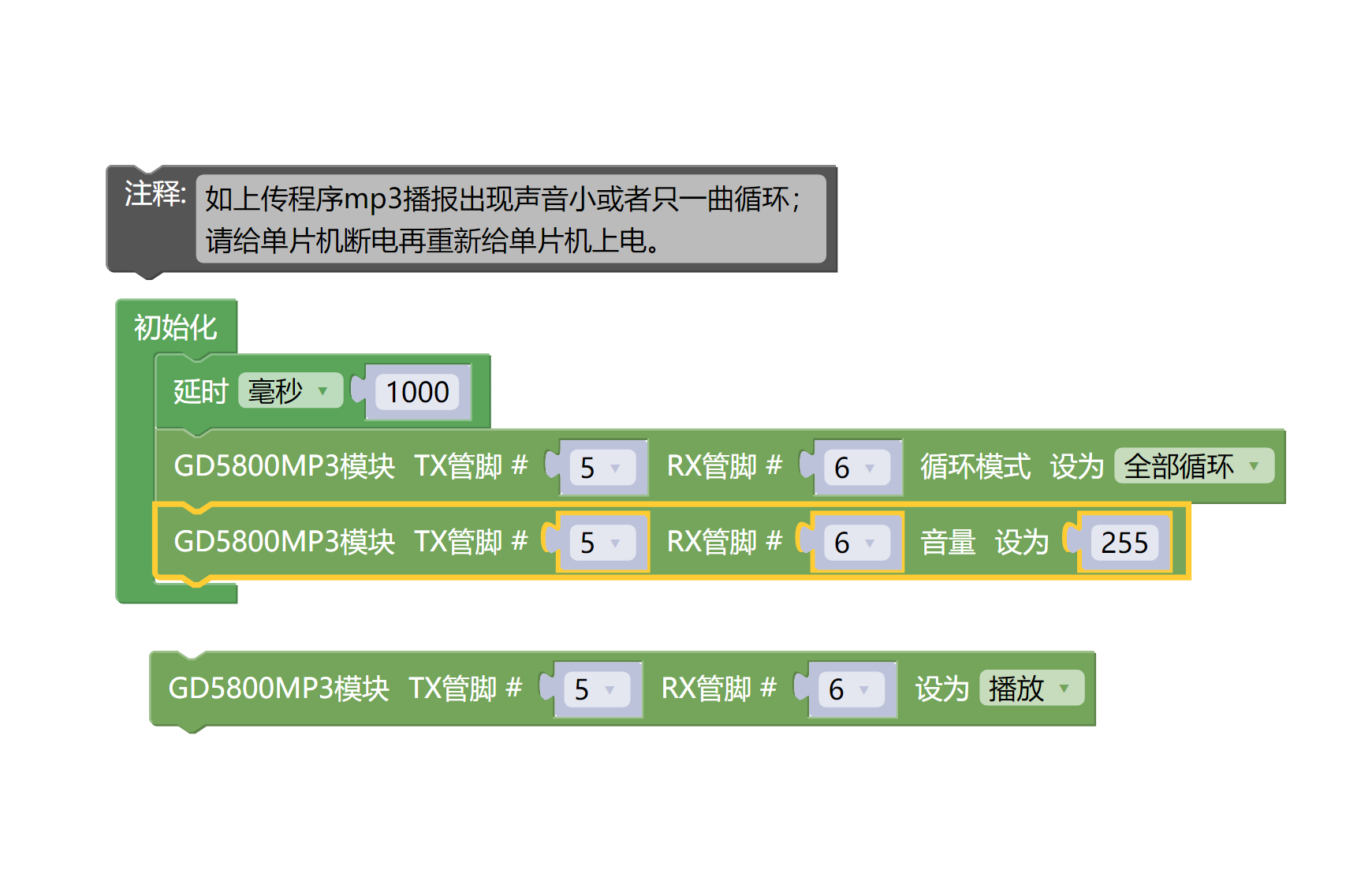

9、米思齊 Mixly 示例程序（圖形化語言）

示例程序(UNO開發板)：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示例程序(ESP32開發板)：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

10、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• USB Micro 資料線 *1

• MP3音頻播報模組（HS-S49PL）*1

• PH2.0 4P端子轉杜邦線 *1 或 PH2.0 4P雙頭端子線 *1

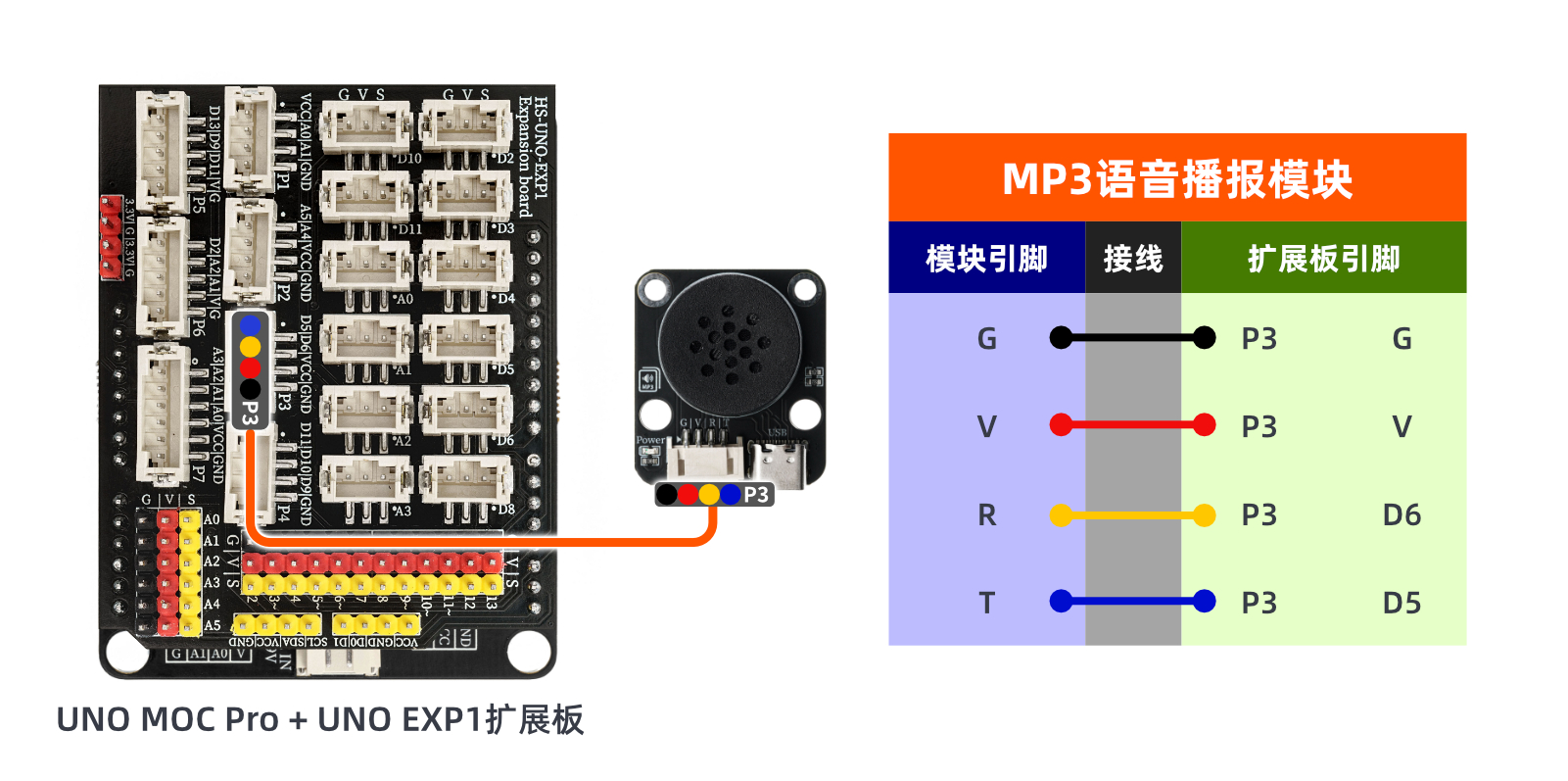

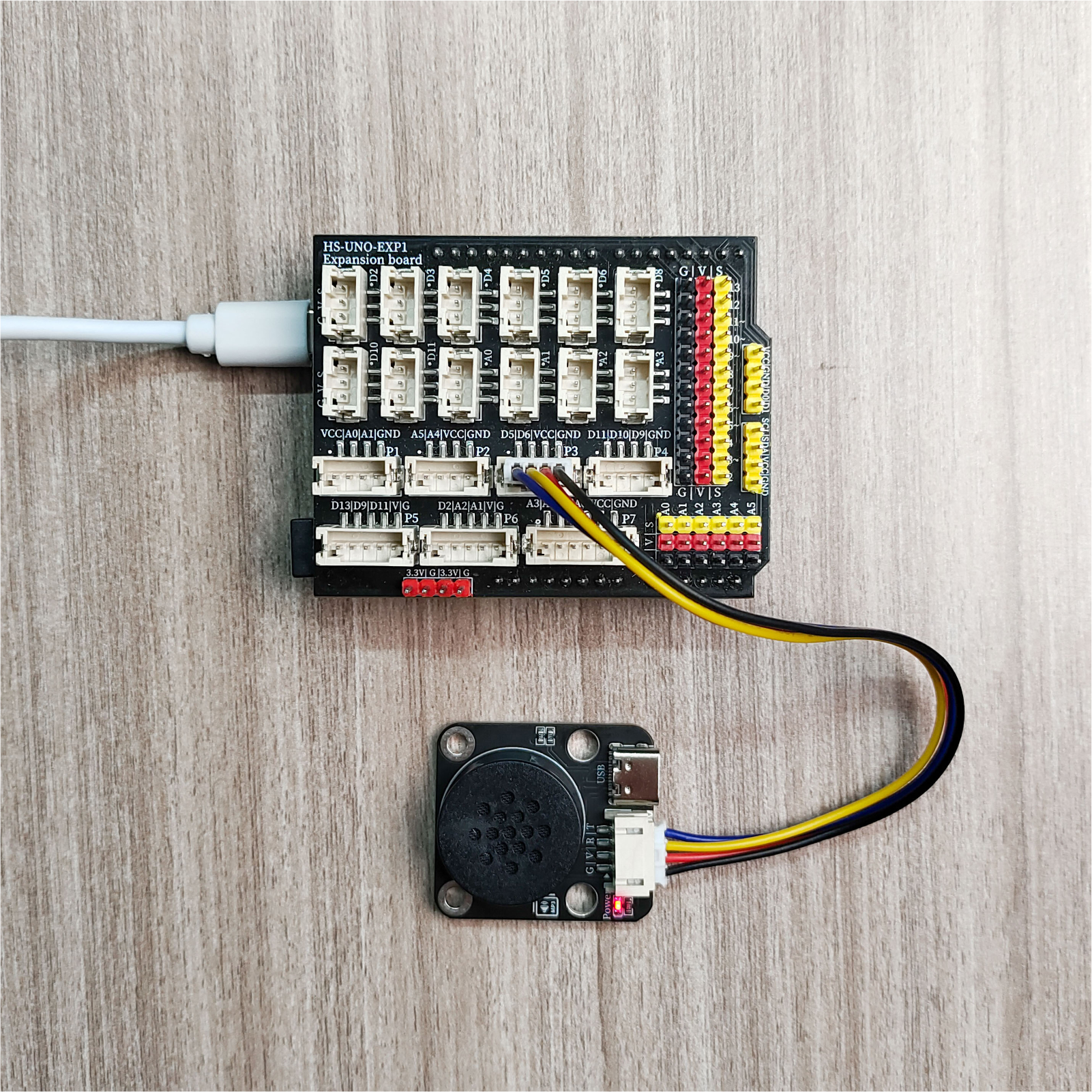

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

11、視頻教程

視頻教學：點擊查看

12、測試結果

Arduino UNO測試結果：

器件連接好線之後，將上述程式燒錄到開發板之後，即可聽到MP3播放儲存音頻。

ESP32 測試結果：

等更新...
