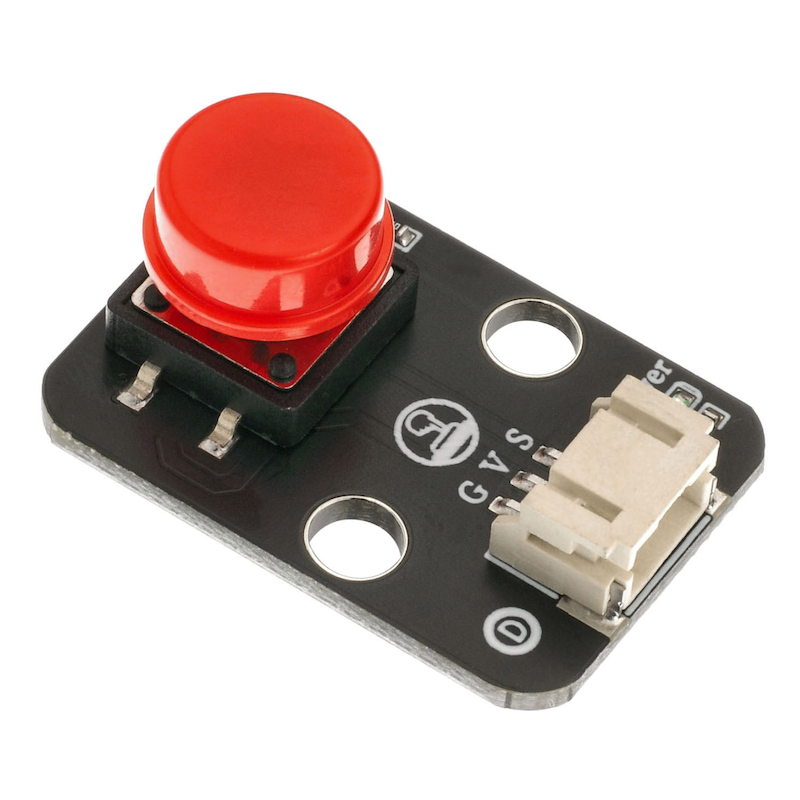

HS-KEY1-L 按鍵開關模塊

1、介紹

2、原理圖

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0端子線

• 安裝方式：積木固定

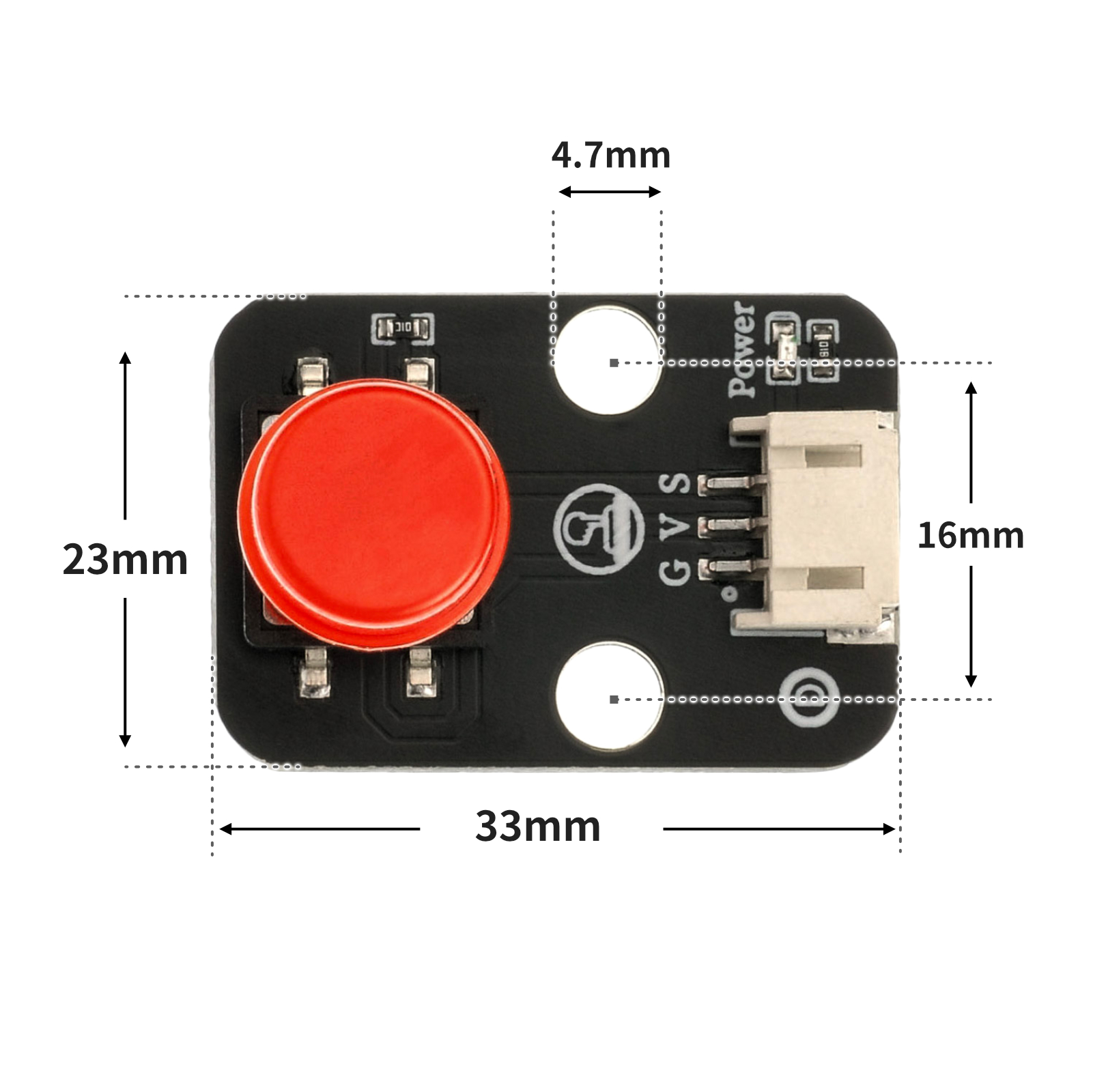

4、電路板尺寸

5、Arduino IDE示範程序

Arduino UNO 示例（適用於Mixly IDE、Arduino IDE）：

void setup(){
 Serial.begin(9600);
 pinMode(4, INPUT);
 pinMode(6, OUTPUT);
}
void loop(){
 if (digitalRead(4) == LOW) {
 digitalWrite(6,HIGH);
 } else {
 digitalWrite(6,LOW);
 }
 Serial.println(digitalRead(4));
}

ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 0:
        pin4.value(1)
        time.sleep(1)
    else:
        pin4.value(0)

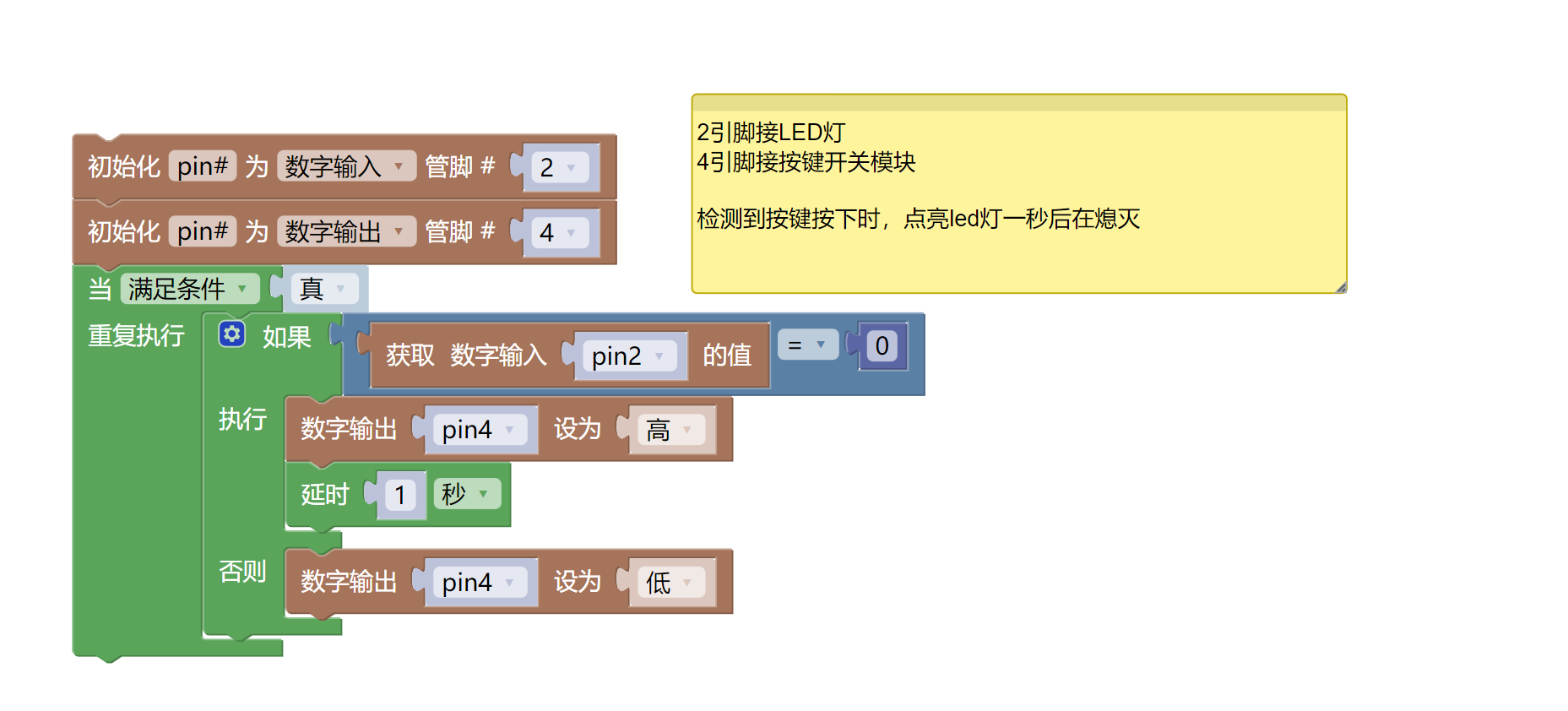

6、米思齊Mixly示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載

示範程序（ESP32開發板）：點擊下載

7、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• LED燈模塊（HS-F08L）*1

• 按鍵開關模塊（HS-KEY1L) *1

• PH2.0 3P杜邦線 *2

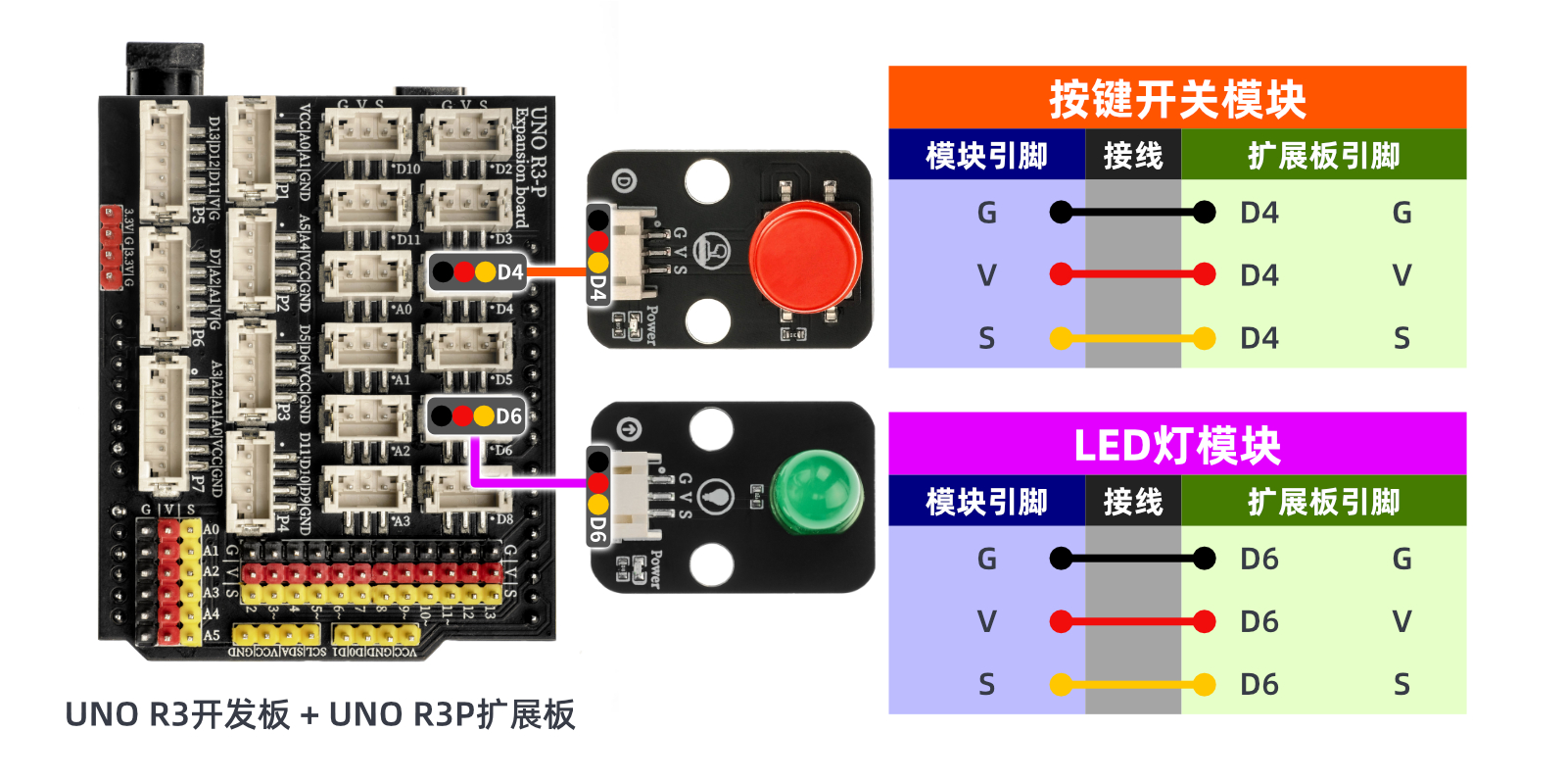

電路接線圖：

ESP32 Python 測試環境搭建

8、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：

9、測試結論

Arduino UNO測試結論：

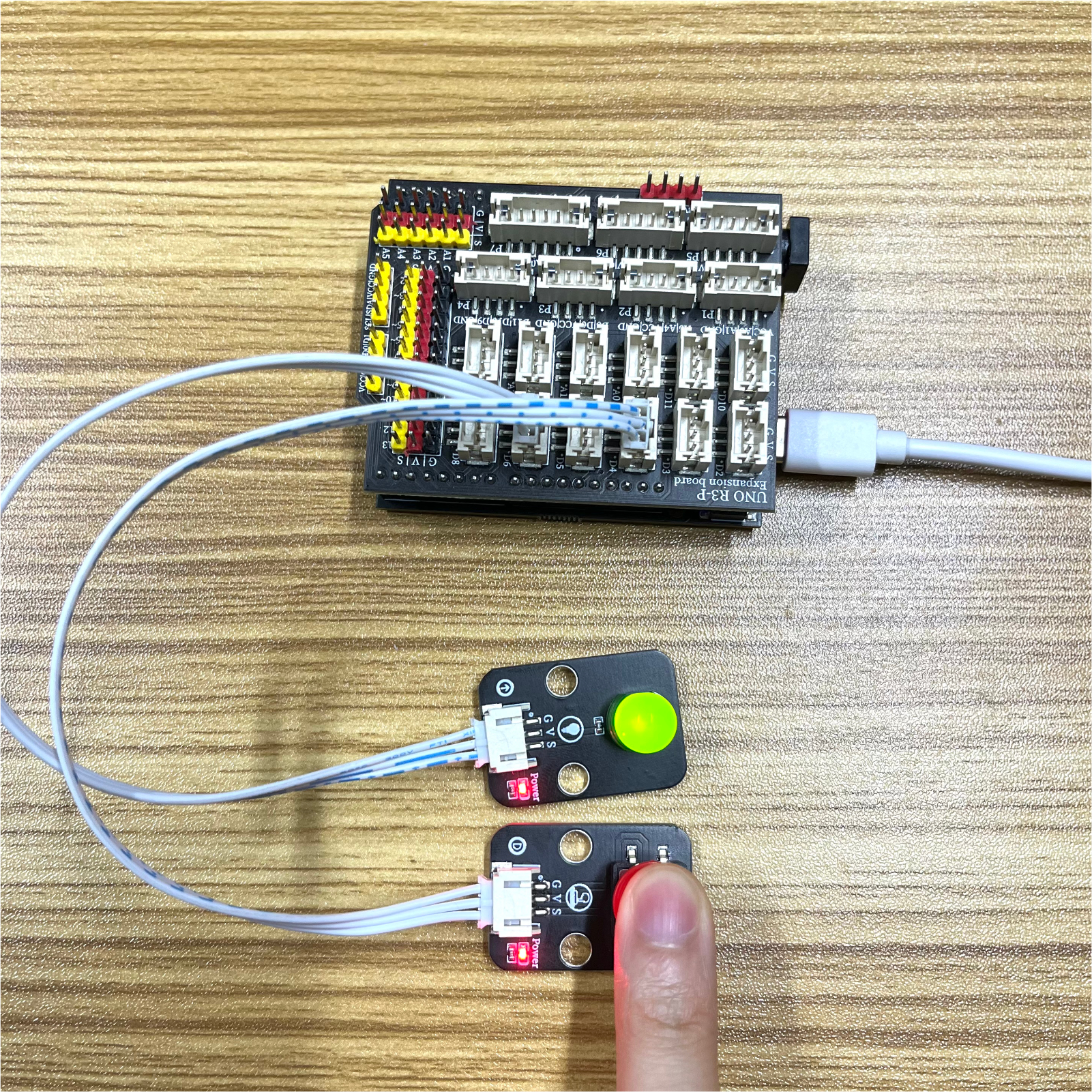

器件連接好線之後，將上述程式燒錄到開發板之後，按下按鍵將使得 LED 輝亮，放開則燈滅。透過按鈕的按下與放開，觸發按鈕的信号口輸出高低電平,通過判斷信号口的高低電平狀態，控制 LED燈的亮與滅的狀態。

ESP32 Python測試結論：器件連接好線之後，將上述程式燒錄到開發板之後，按下按鍵將使得 LED 輝亮，放開則燈滅。透過按鈕的按下與放開，觸發按鈕的信号口輸出高低電平,通過判斷信号口的高低電平狀態，控制 LED燈的亮與滅的狀態。
