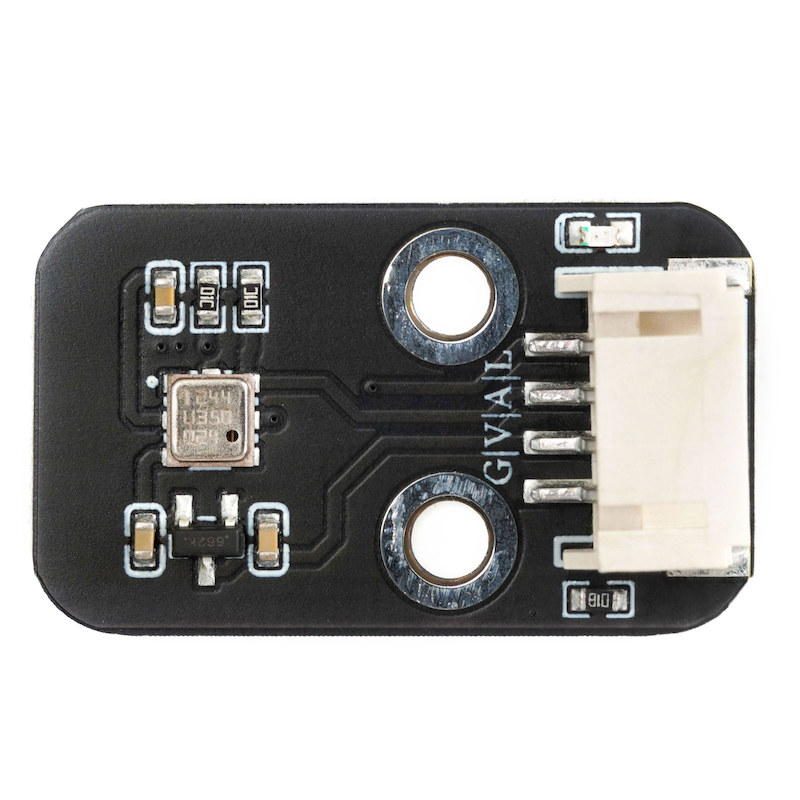

HS-S45P 氣壓感測器

1、介紹

BMP180氣壓傳感器是能感受氣體壓力並按照一定規律將其轉換為可用輸出信號的器件或裝置。其基本功能是精確測量氣體的壓力值，並將壓力信號轉換為電信號等便於處理和傳輸的信号形式，為後續的顯示、控制和數據處理等提供基礎

2、原理圖

氣壓傳感器-HS-S45P 圖紙點擊查看

3、模組參數

• 供電電壓： 3.3V-5V

• 連接方式：PH2.0 4P端子線

• 安裝方式：螺丝

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

#include <Wire.h>
#include <Adafruit_BMP085.h>

Adafruit_BMP085 BMP;

void setup(){
  Serial.begin(9600);
  if (!BMP.begin()) {
    Serial.println("Could not find a valid BMP085/BMP180 sensor, check wiring!");
    while (true) {
    }

  }
}

void loop(){
  Serial.print("Temperature = ");
  Serial.print(BMP.readTemperature());
  Serial.println(" ℃");
  Serial.print("Pressure = ");
  Serial.print(BMP.readPressure());
  Serial.println(" Pa");
  Serial.print("Approx altitude = ");
  Serial.print(BMP.readAltitude(101325));
  Serial.println(" m");
  Serial.println("");
  delay(1000);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

7、米思齊 Mixly 示例程式（圖形化語言）

示例程式（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

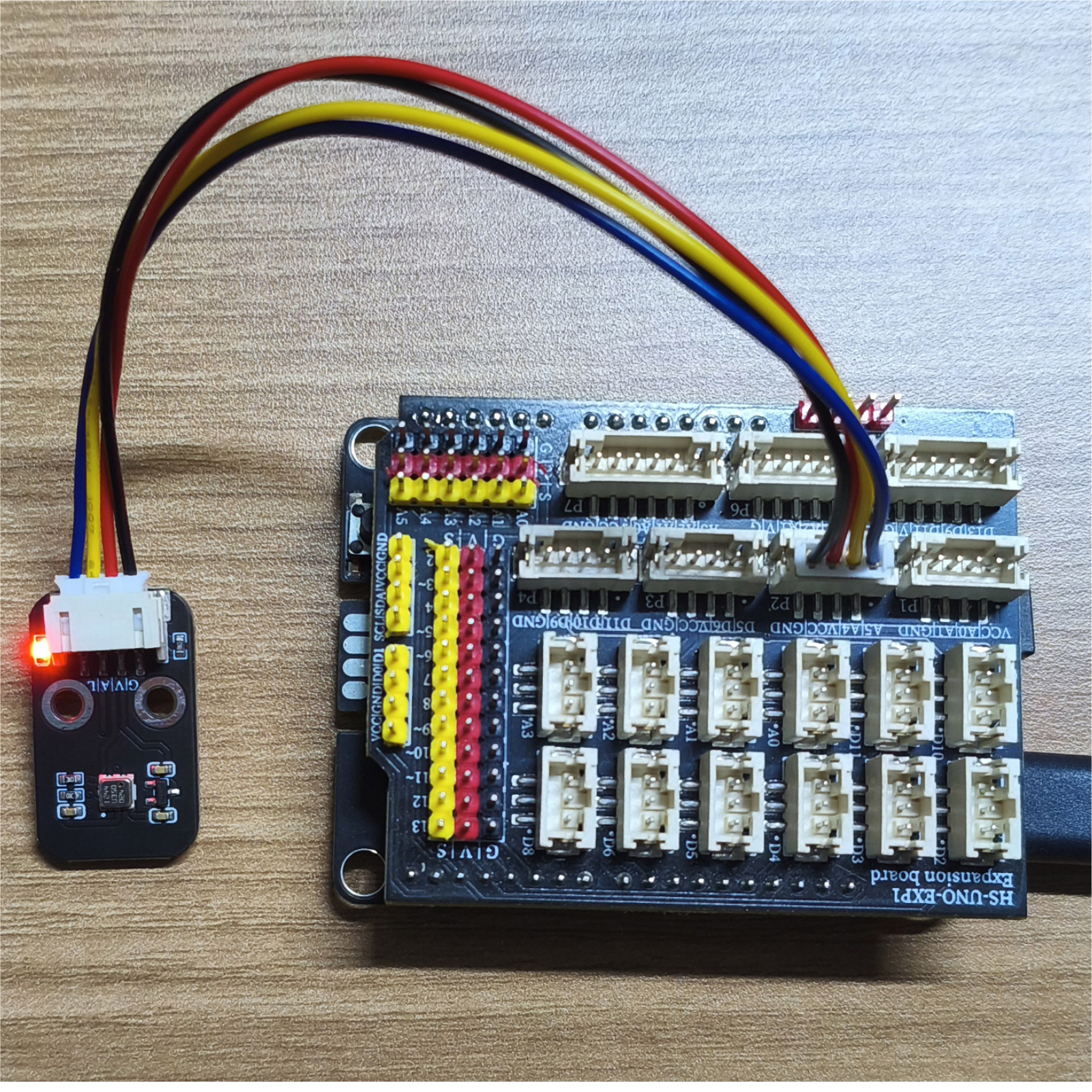

Arduino UNO 測試環境搭建

準備配件：

• UNO-R3 開發板 *1

• UNO-R3 EXP 開放板 *1

• USB type-c 資料線 *1

• HS-S45P 氣壓傳感器*1

• PH2.0 4P雙頭端子線 *1

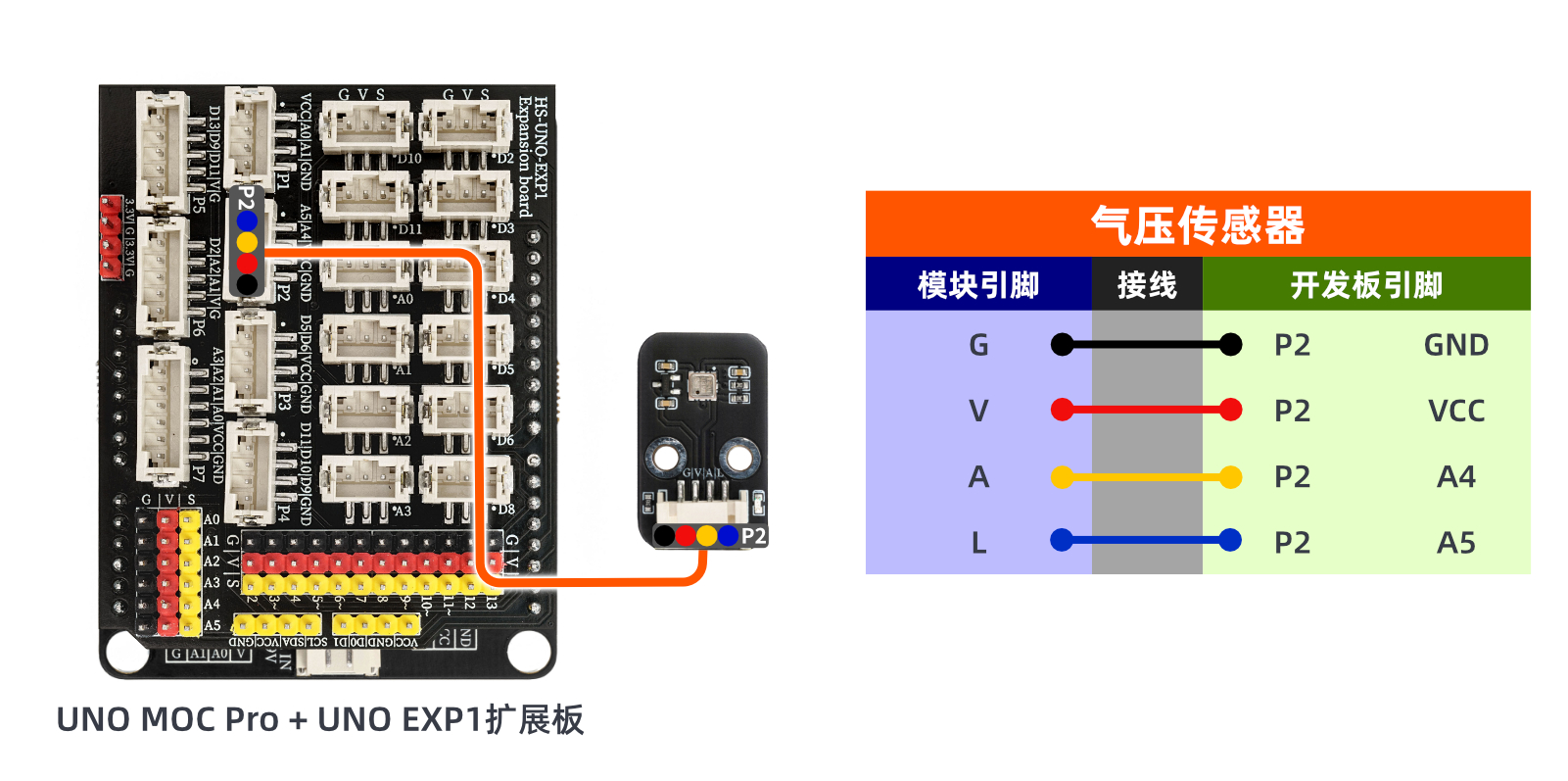

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO 觀看教程：點擊查看

ESP32 Python視頻教學：點擊查看

10、測試結果

Arduino UNO測試結果：

下入代碼，之後電腦串口顯示溫度，大氣壓強。

ESP32 測試結果：

等更新...
