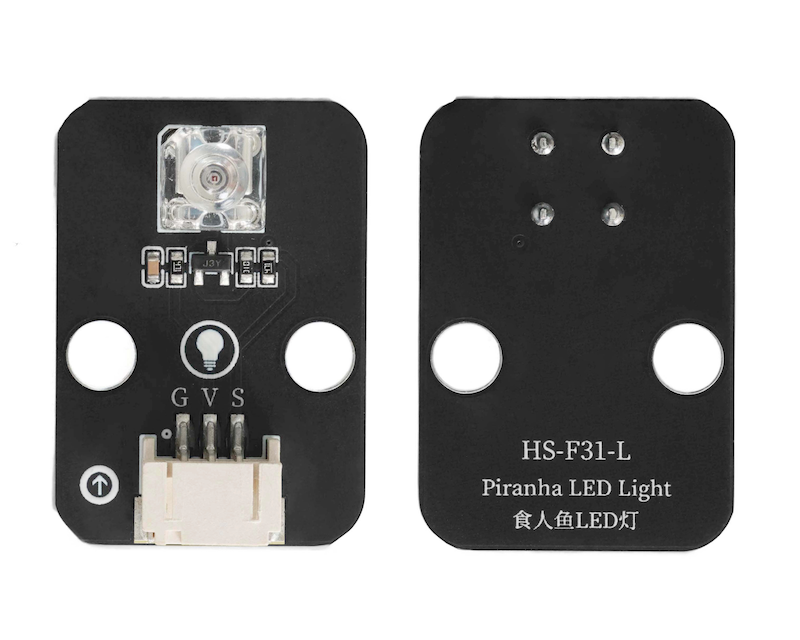

HS-F31-L 食人魚LED燈

1、介紹

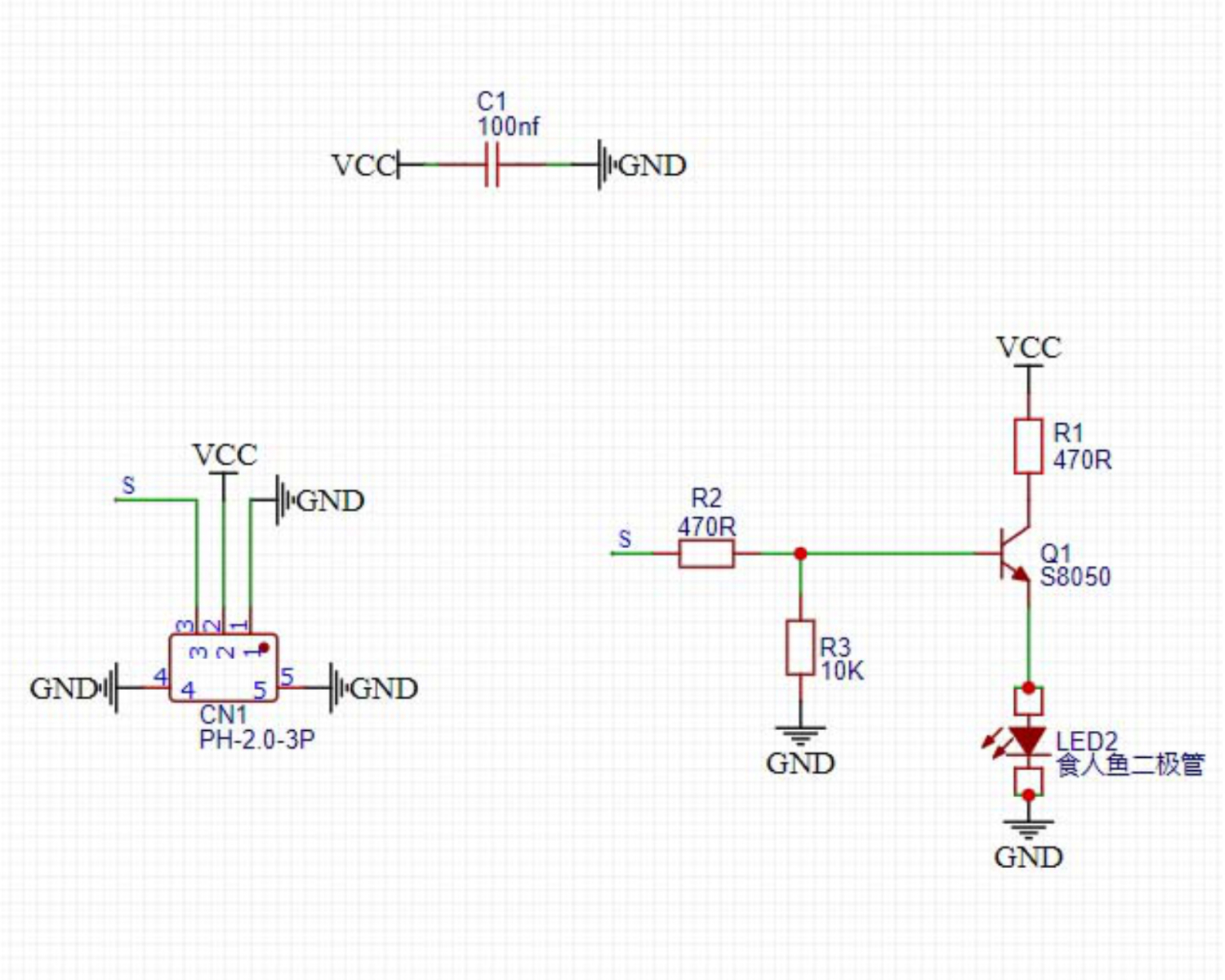

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 3P端子線
安裝方式：樂高積木固定

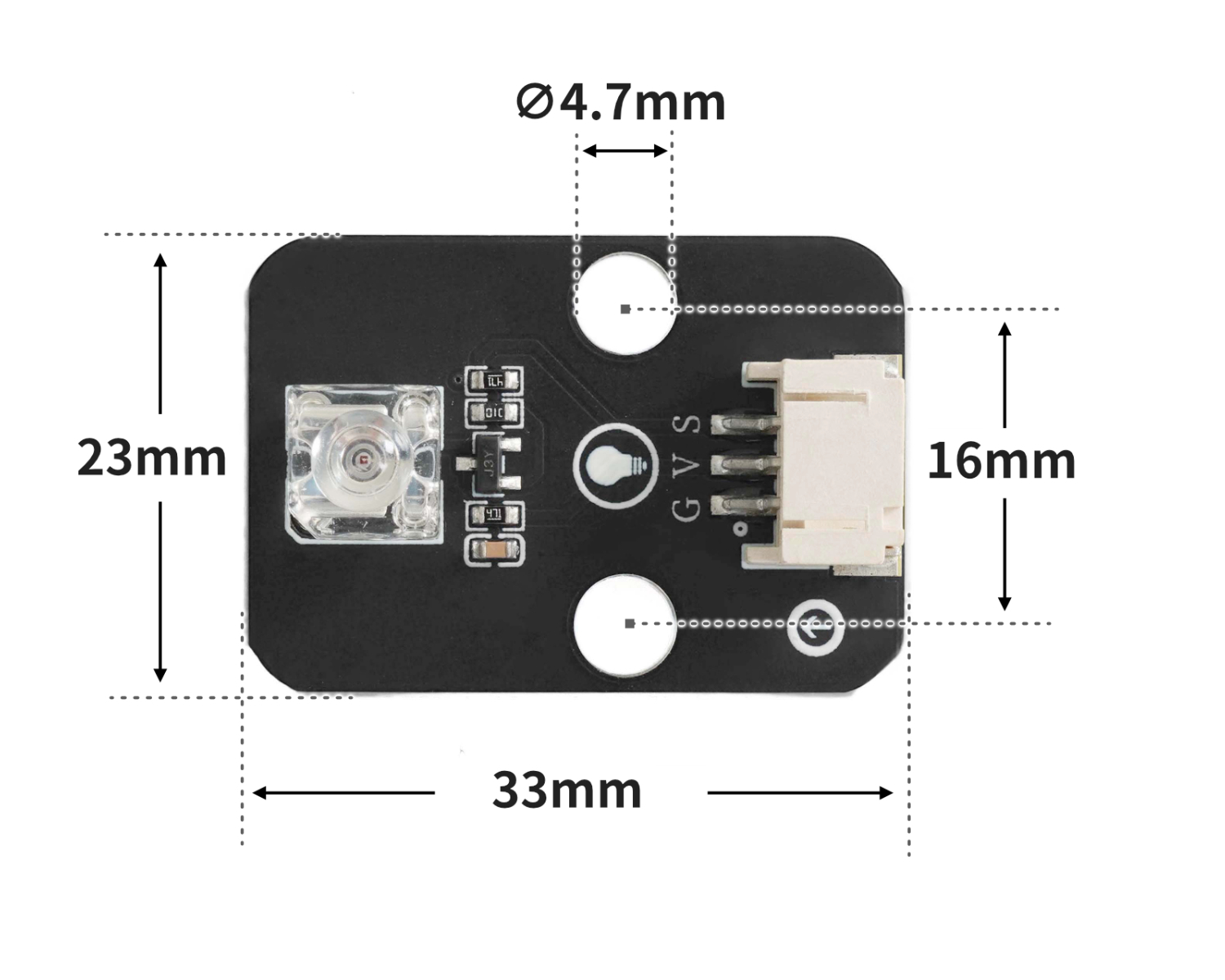

4、電路板尺寸

5、Arduino IDE示範程序

Arduino 示例程式：

void setup(){
  pinMode(6, OUTPUT);
}

void loop(){
  digitalWrite(6,HIGH);
  delay(1000);
  digitalWrite(6,LOW);
  delay(1000);

}

ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：

import machine
import time


pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    pin4.value(1)
    time.sleep(1)
    pin4.value(0)
    time.sleep(1)

6、米思齊Mixly示例程式（圖形化語言）

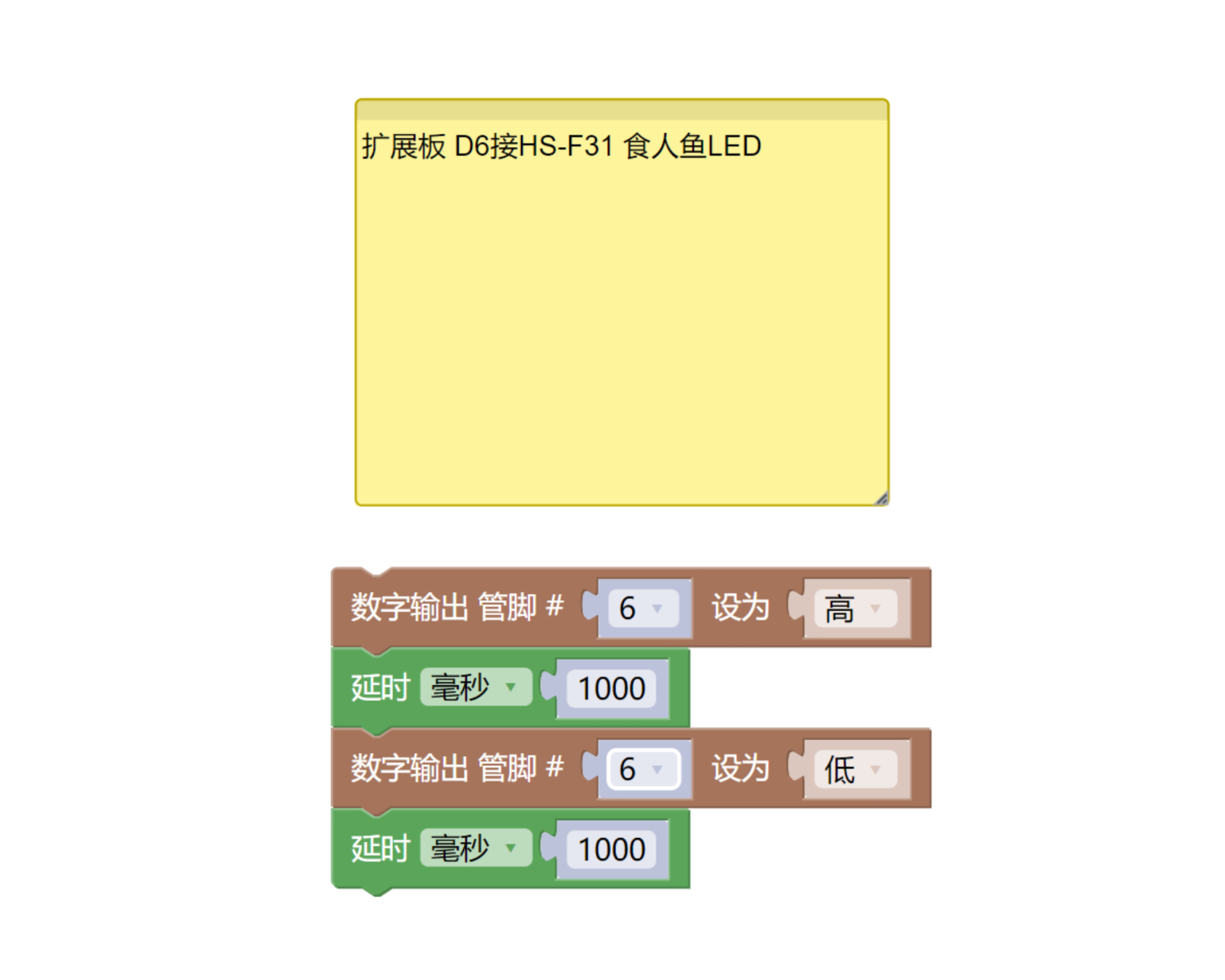

ArduinoUNO圖形化示例程式：點擊下載

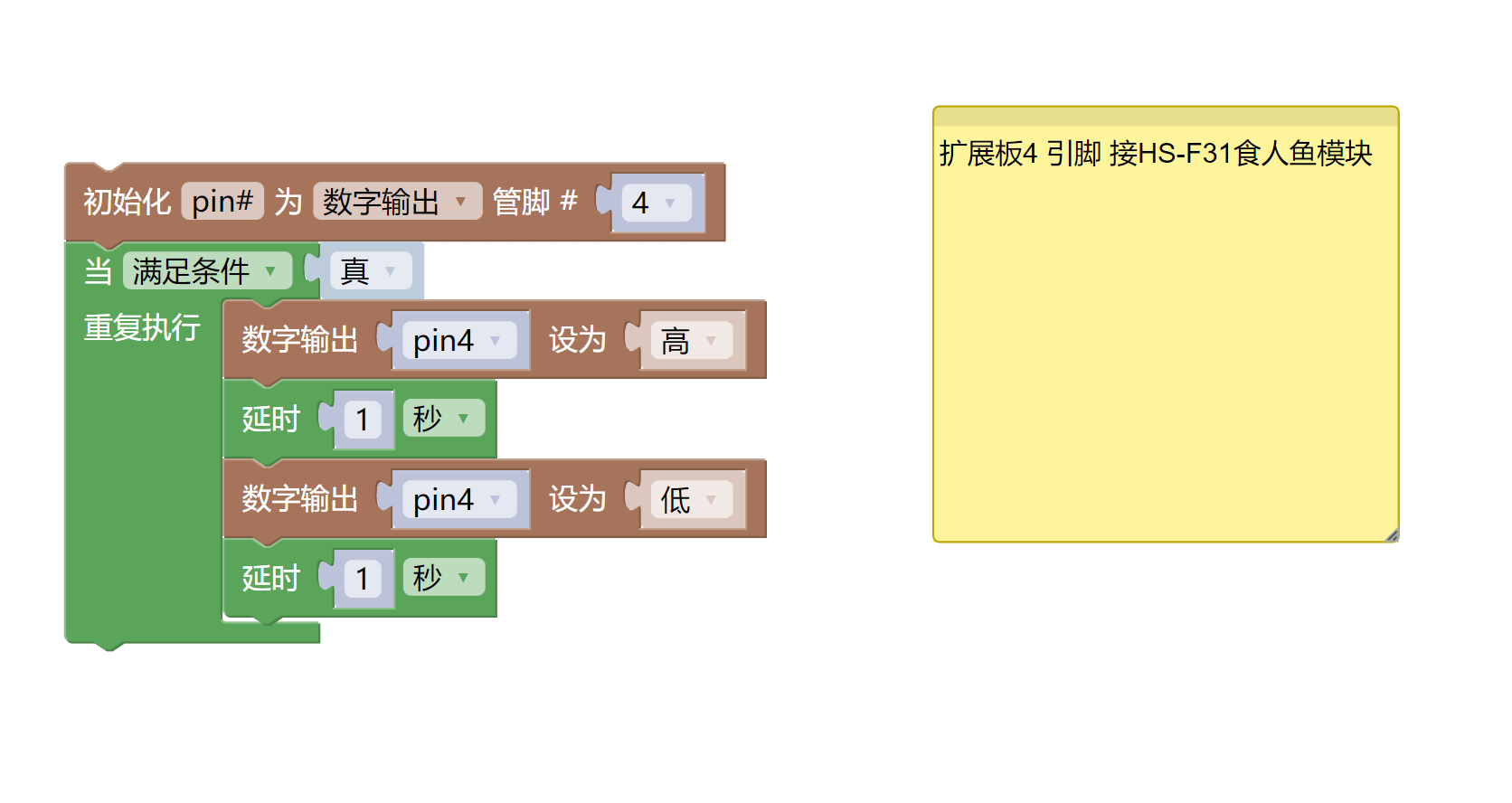

ESP32 Python圖形化示例程式：點擊下載

7、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

HELLO STEM UNO R3 PRO 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
食人魚模組（HS-F31L）*1
PH2.0 3P雙頭端子線 *1

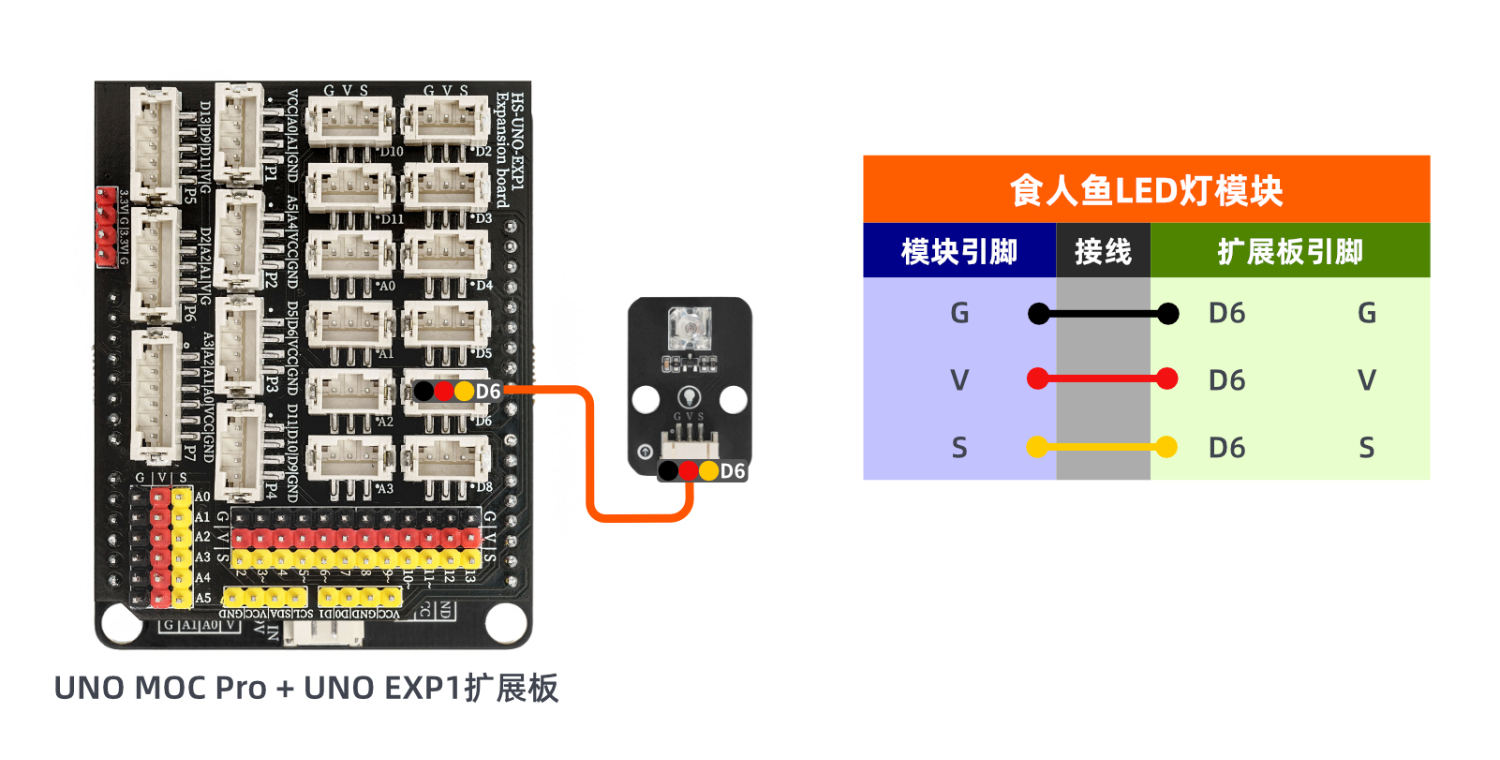

電路接線圖：

ESP32 Python 測試環境搭建

8、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：

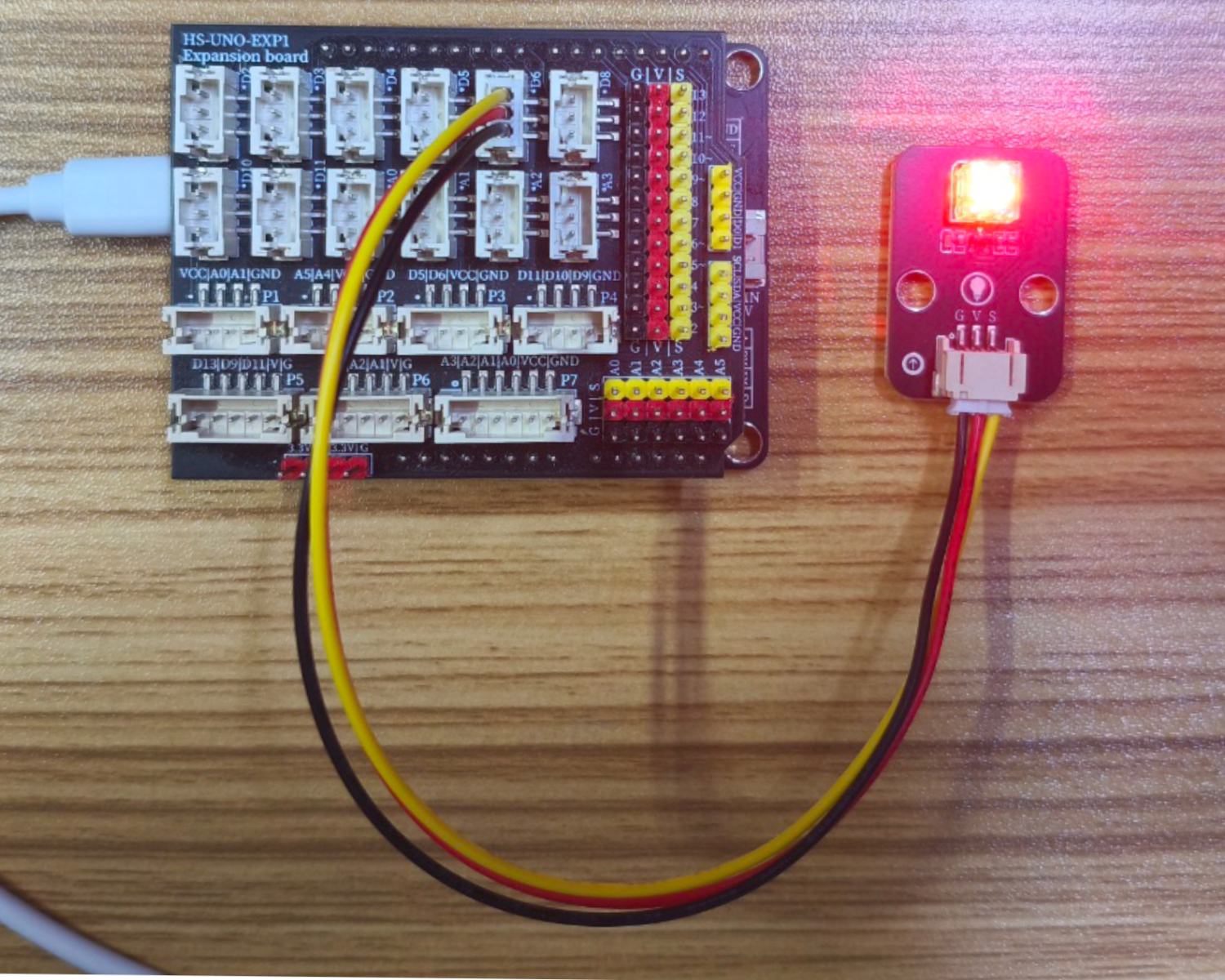

9、測試結論

Arduino UNO測試結論：

器件連接好線之後，將上述程序上傳到 UNO R3 PRO 開發板之後，將會發現 LED 灯會以亮 1 秒滅1秒的頻率閃爍，達到了我們想要的效果。

ESP32 Python測試結論：器件連接好線之後，將上述程序上傳到 UNO R3 PRO 開發板之後，將會發現 LED 灯會以亮 1 秒滅1秒的頻率閃爍，達到了我們想要的效果。
