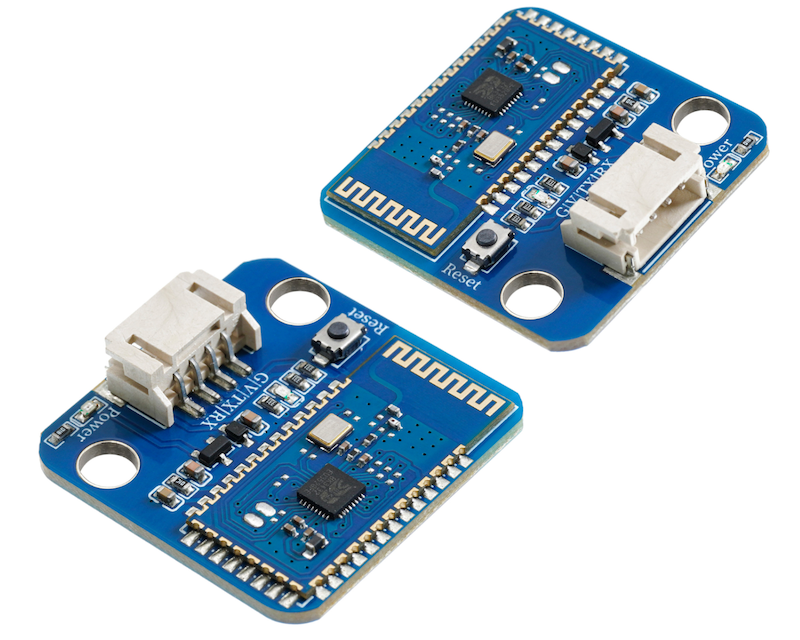

1、介紹
此模組是一款專為數據傳輸設計的藍牙模組,遵循藍牙2.0協議，支援SPP藍牙串口協議 ，支援UART介面。具有成本低，相容性好，功耗低等優點。1.可用於各種帶藍牙功能的電腦、藍牙主機、手機、PDA、電腦腦、藍牙主機、手機、PDA、PSP等智能終端配對。寬波特率範圍4800 、1382400 ，並且模組兼容5V。3.3V單片機系統，當主從模式兩個藍牙模塊配對成功後，可以簡單的取代以前的串口線通訊的應用，更改为無線的藍牙通訊。
2、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND（電源輸入負極） |
V | VCC（電源輸入正極） |
TX | 訊息發送介面 |
RX | 資訊接收介面 |
使用電壓：3.3V-6V
連接方式：PH2.0 4P端子線
模組尺寸：31mm*31mm
安裝孔徑：孔徑3mm、孔距12mm
通訊距離：最大10米
藍牙名稱：BT05-A
配對碼：1234（SPP協議有效）
藍牙認證：ROHS REACH FCC CE
通訊接口：UART
工作頻率：2.4GHz ISM band
藍牙協議：Bluetooth Specification V3.0 SPP +V4.2 BLE
發射功率：4dBm

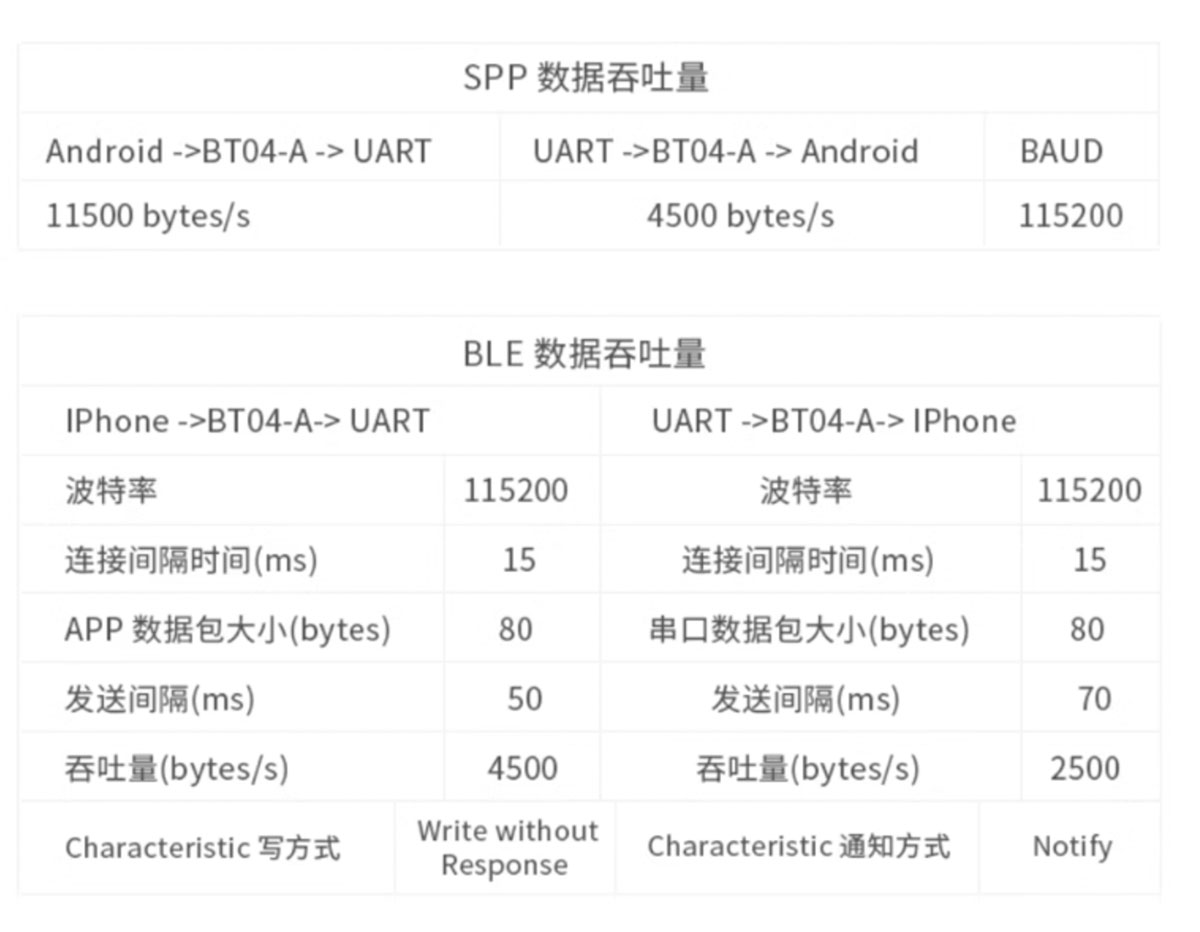

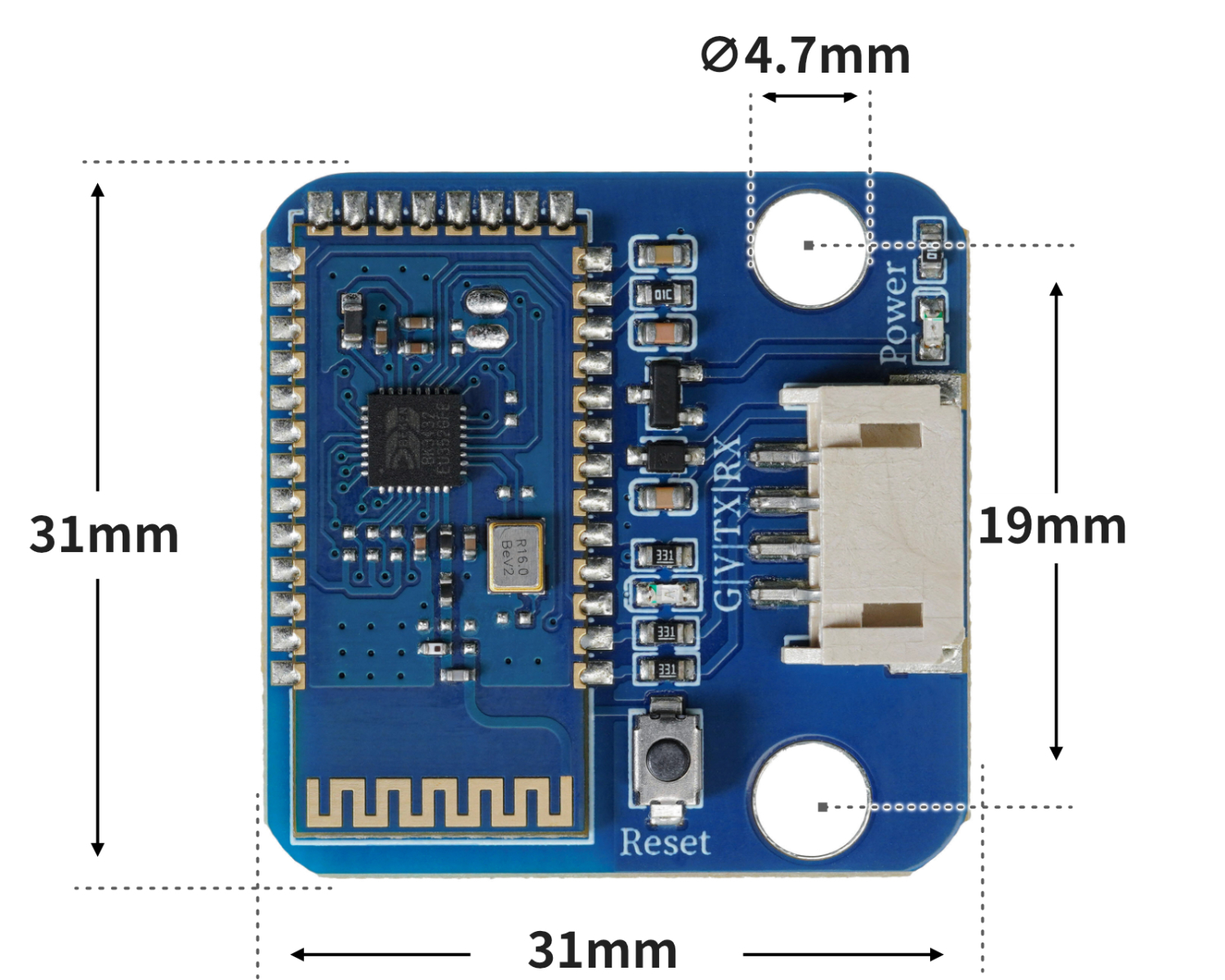

3、電路板尺寸
4、Arduino IDE示例程式
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看
示範程序（UNO開發板）：
#include <SoftwareSerial.h>
SoftwareSerial mySerial(6,5);
volatile char lanya;
void setup(){
mySerial.begin(9600);
lanya = 0;
//uno扩展板D6引脚接蓝牙模块RX引脚，D5引脚接蓝牙模块TX引脚；
//蓝牙模块G，V分别接扩展板G，V；led模块D4
pinMode(8, OUTPUT);
pinMode(13, OUTPUT);
}
void loop(){
if (mySerial.available() > 0) {
lanya = mySerial.read();
switch (lanya) {
case '1':
digitalWrite(8,HIGH);
digitalWrite(13,HIGH);
break;
case '0':
digitalWrite(8,LOW);
digitalWrite(13,LOW);
break;
}
}

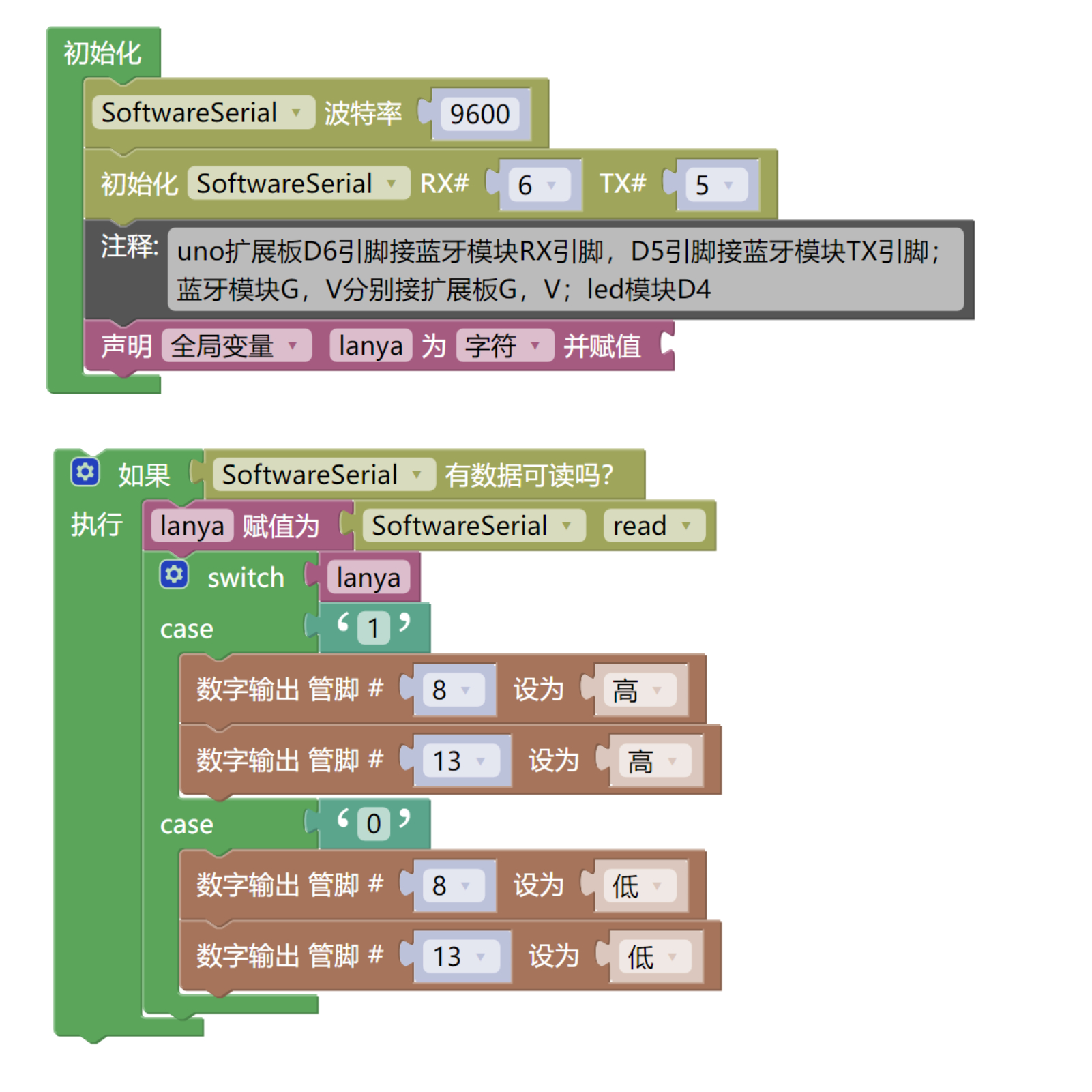

}5、米思齊 Mixly 示例程式（圖形化語言）
示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看
6、測試環境搭建
Arduino UNO 測試環境搭建
準備配件：
HELLO STEM UNO R3 PRO 開發板 *1
UNO R3P擴展板*1
USB type-c 資料線 *1
LED燈模塊（HS-F08L）*1
藍牙模塊（HS-S60-L）*1
PH2.0 3P雙頭端子線 * 1
PH2.0 4P雙頭端子線 * 1
安卓手機*1台

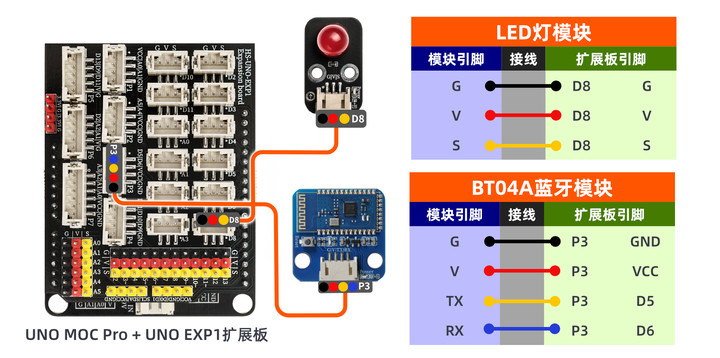

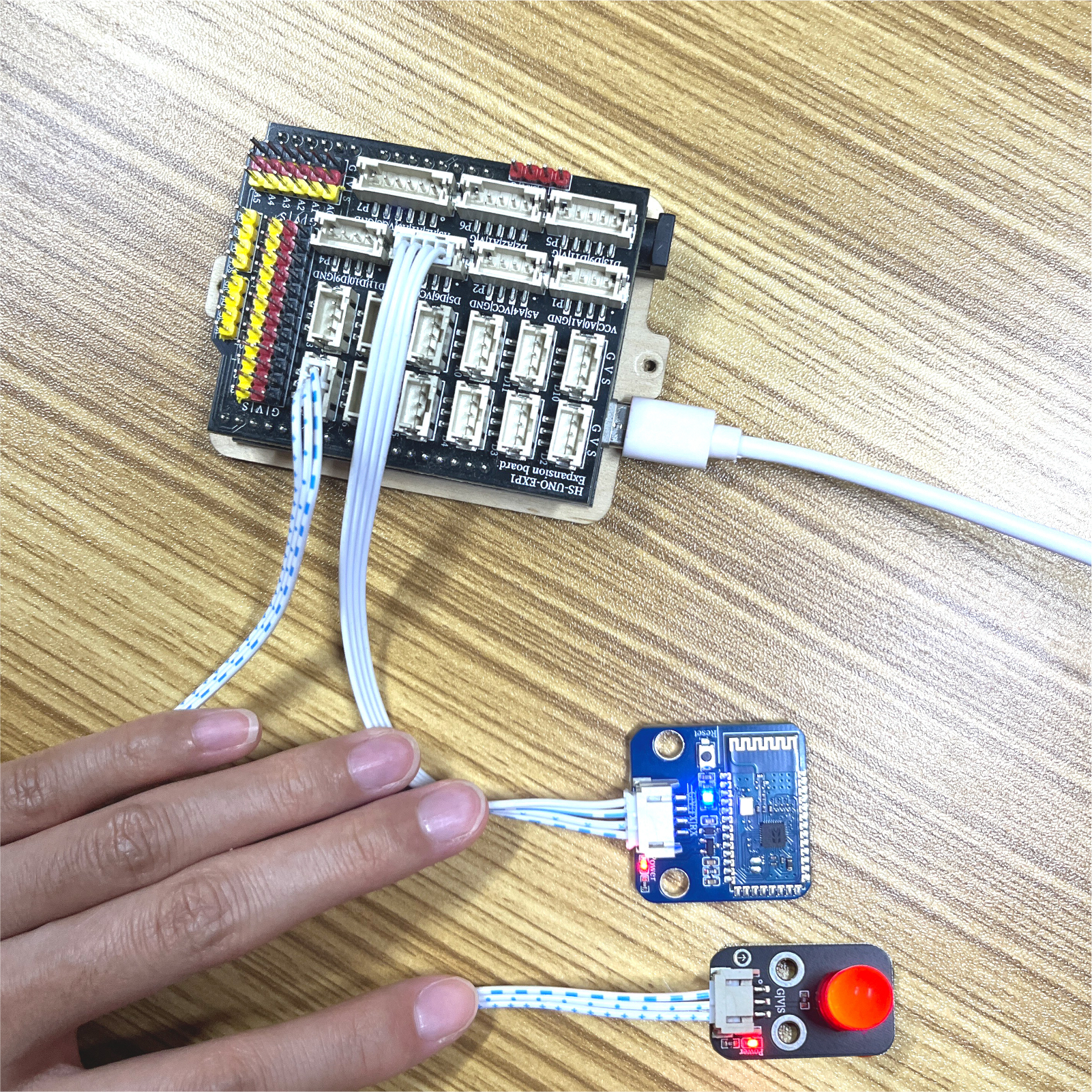

電路接線圖：
7、手機端安裝藍牙串口通訊app
可以在APP市場裡搜尋藍牙串口助手，一般第三方的都可以用，如果自己找不到的，我們在官網放了1個APK（1_base）的軟體（藍牙調試器）下載連結，可以自己導入到手機後安裝。先打開軟體，然後連接藍牙。
藍牙軟件：點擊下載
1.打開app

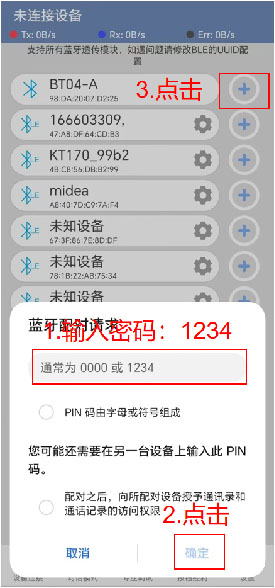

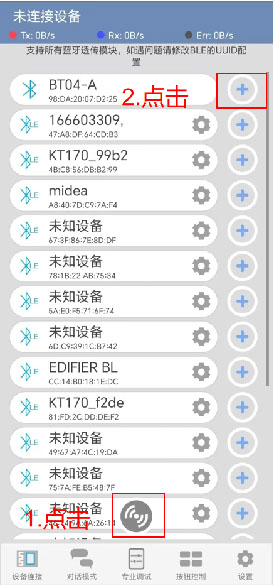

2.配對BT05-A藍牙模組

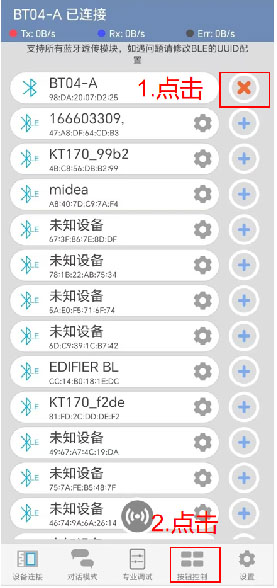

3.連接藍牙後打開按鍵控制介面

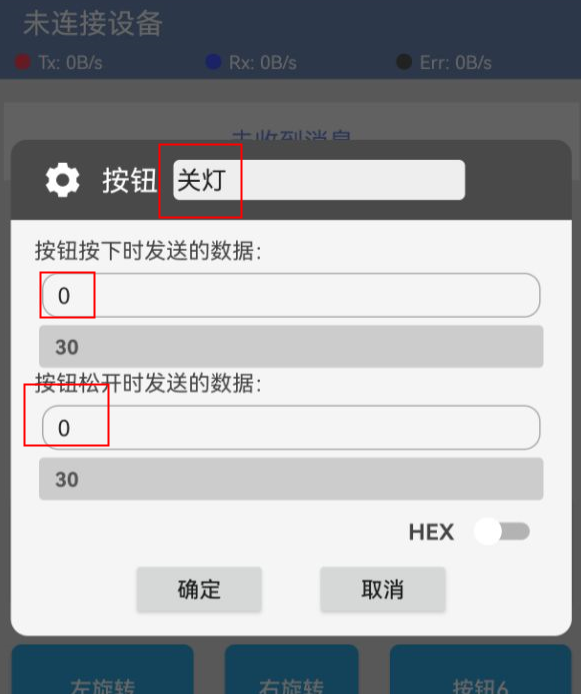

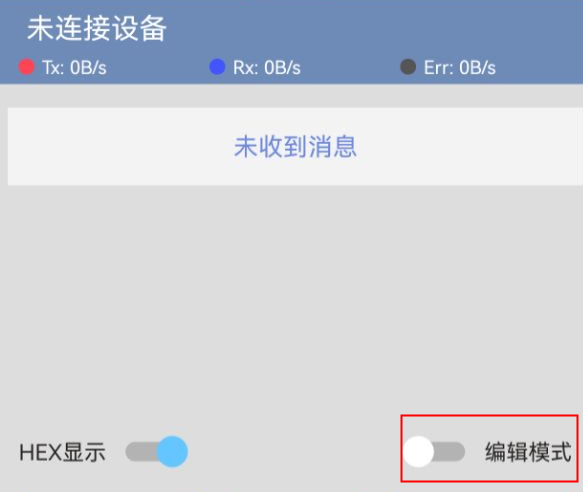

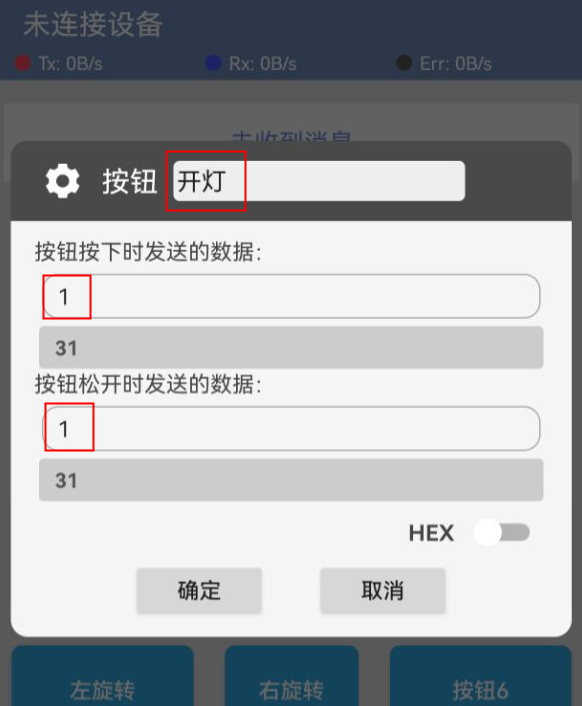

4.編輯按鍵控制led

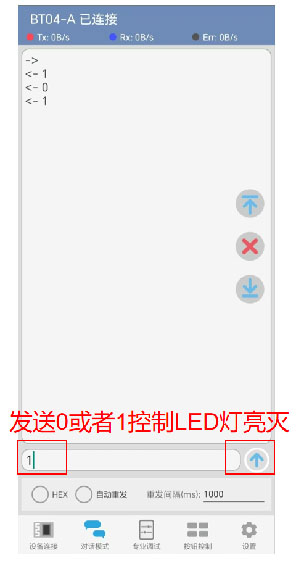

5.進入對話模式控制led
8、視頻教學
視頻教學：點擊查看
9、測試結果
Arduino UNO 混试结果：
