HS-S61-L 震動感應传感器模組

1、介紹

震動傳感器是一款基於彈簧擺動原理設計傳感器模組。它可以檢測到震動信號，然後輸出開關信號到Arduino，產品不震動時，震動開關呈斷開狀態，輸出端輸出高電平，藍色指示燈不亮；產品震動時，震動開關瞬間導通，輸出端輸出低電平，藍色指示燈亮；模塊使用PH2.0接口，使用數字連接線可以很方便的連接到感應器擴展板上。它能感知微弱震動信號，可實現與震動有關的互動作品。用於各種震動觸發作用，報盜報警，智能小车，電子積木等。

2、原理圖

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 3P端子

• 安裝方式：樂高搭建

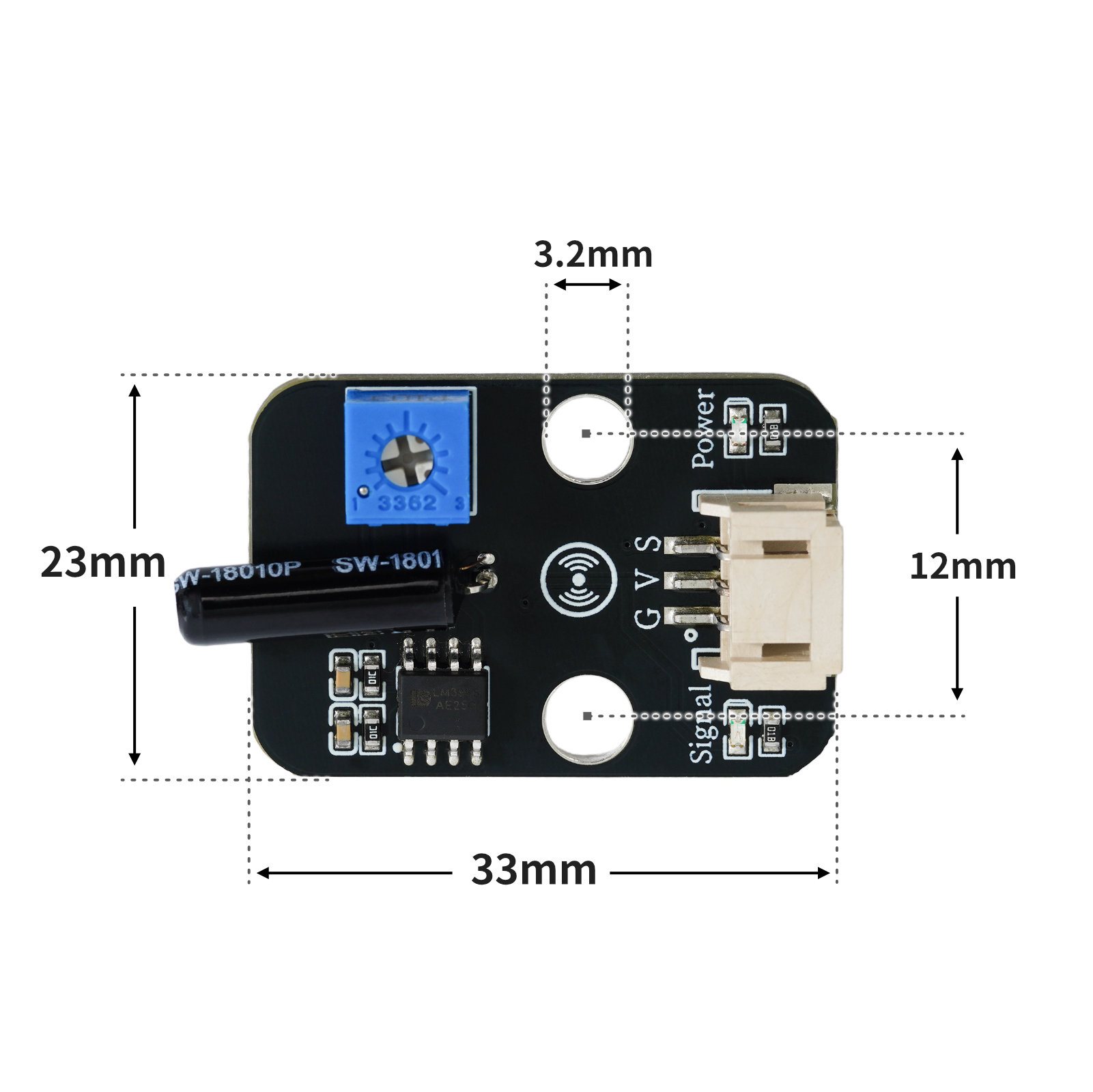

4、電路板尺寸

5、Arduino IDE示範程序

示範程序（UNO開發板）：點擊下載

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(4, OUTPUT);
}

void loop(){
  //A0接敲击传感器，D4接led灯，晃动敲击传感器，led闪烁。
  if (digitalRead(A0) == 1) {
    Serial.println("未检测到冲击");
    digitalWrite(4,LOW);

  } else if (digitalRead(A0) == 0) {
    delay(300);
    digitalWrite(4,HIGH);
    Serial.println("传感器检测到冲击");
  }

}

示例程序（ESP32開發板—基於Python語言，不能用Arduino IDE上傳代碼）：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(0)
        print('未检测到冲击')
    else:
        pin4.value(1)
        print('传感器检测到冲击')
        time.sleep(1)

6、米思齊Mixly示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載

示範程序（ESP32開發板）：點擊下載

7、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 PRO 開發板 *1

• R3P 扩展板 *1

• USB type-c 資料線 *1

• 敲擊感應器（HS-S61-L）*1

• led燈模塊 （HS-F08P） *1

• PH2.0 3P雙頭端子線 *2 或 PH2.0 3P端子轉杜邦線 *2

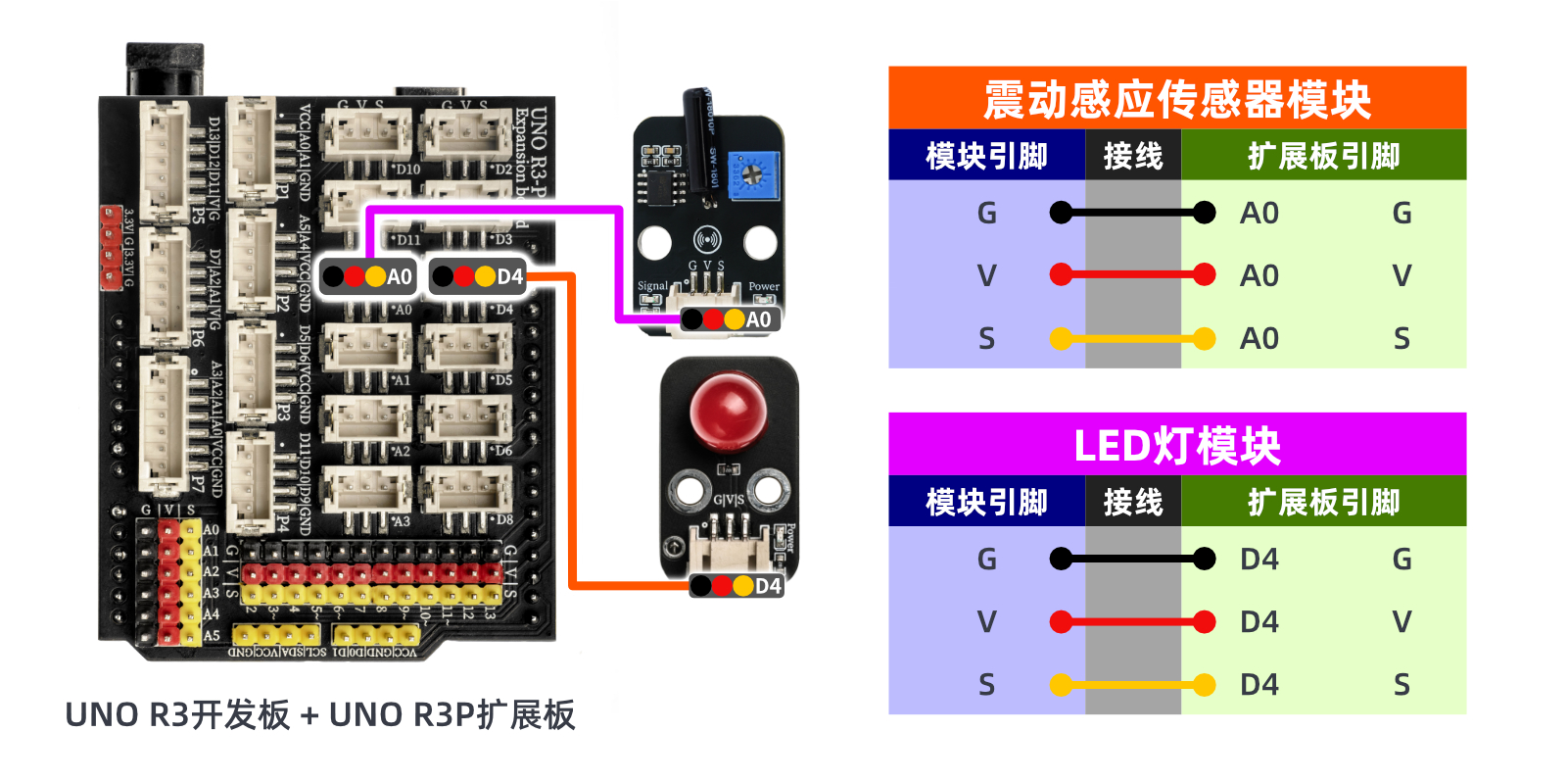

電路接線圖：

Micropython環境搭建

準備配件：

電路接線圖：

8、視頻教學

視頻教學：點擊查看

9、測試結論

器件連接好線之後，將上述程序燒錄到UNO-R3 PRO開發板之後，接通電源。打開串口監視器，波特率設置為 9600。當敲擊感應器感測到有衝擊信號時，輸入低電平（0），LED 閃爍發光；反之，led 熄滅。
