1、介绍

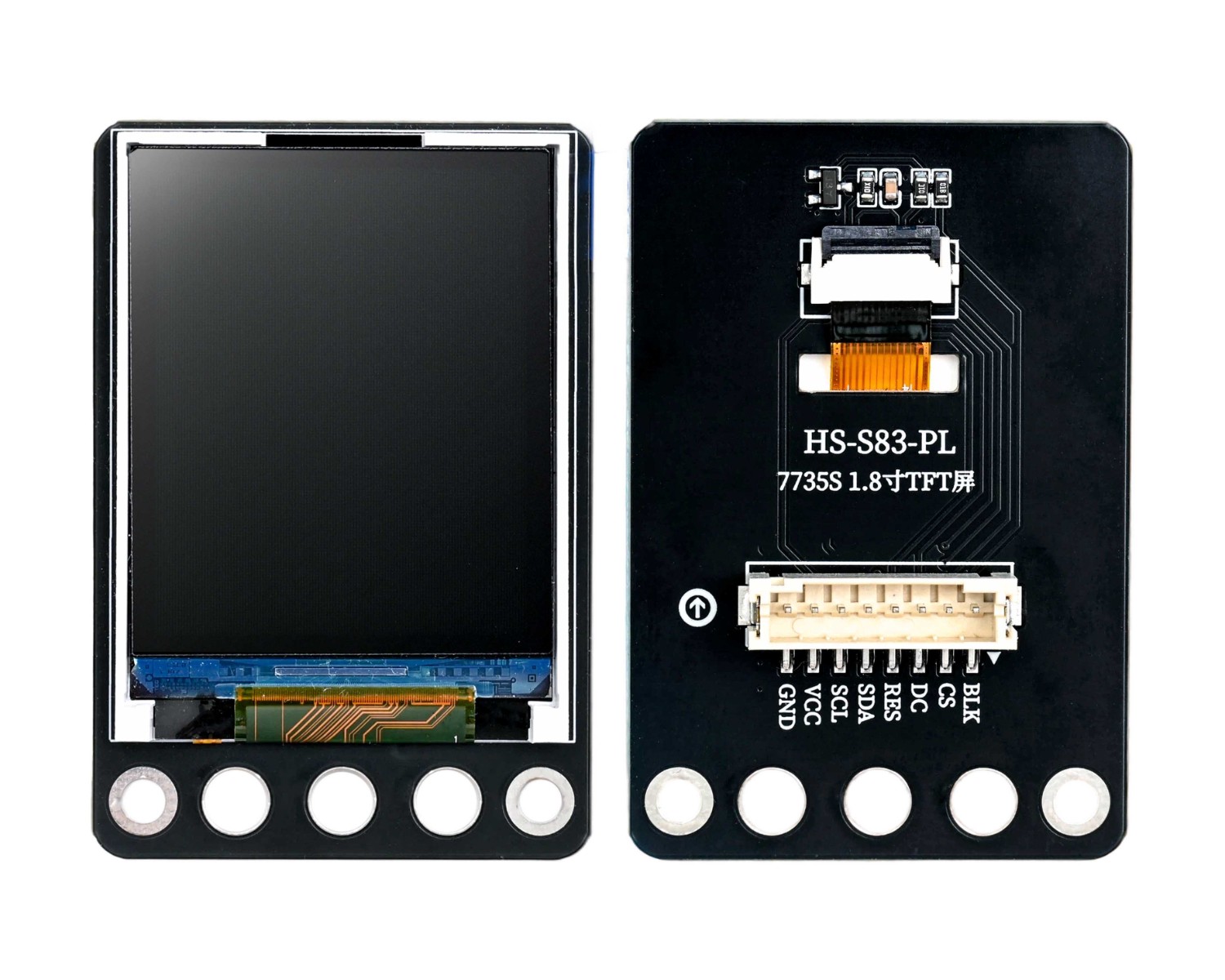

HS-S83-PL 是一款搭载 ST7735S 驱动芯片的 1.8 英寸 TFT 彩屏，分辨率为152（H）×296（V）pixel，支持 65K/262K 色显示，采用 4 线 SPI 通信接口，通过板载 PH2.0-8P 端子可快速与开发板连接，支持 3.3V~5V 宽电压供电，兼容Arduino、STM32 等主流平台，具备背光控制与硬件复位功能，体积小巧、功耗较低，广泛适用于创客 DIY、小型仪表、智能玩具和物联网终端等场景，可实现数据可视化、状态显示与简单交互界面。
2、原理图
HS-S83-PL 1.8寸TFT彩屏 点击查看
3、模块参数
引脚名称 | 描述 |
|---|---|
GND | GND（电源输入负极） |
VCC | VCC（电源输入正极） |
SCL | SPI 时钟 |
SDA | SPI 数据 |
RES | 硬件复位 |
DC | 数据 / 命令选择 |
CS | 片选 |
BLK | 背光控制 |
供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：螺丝固定

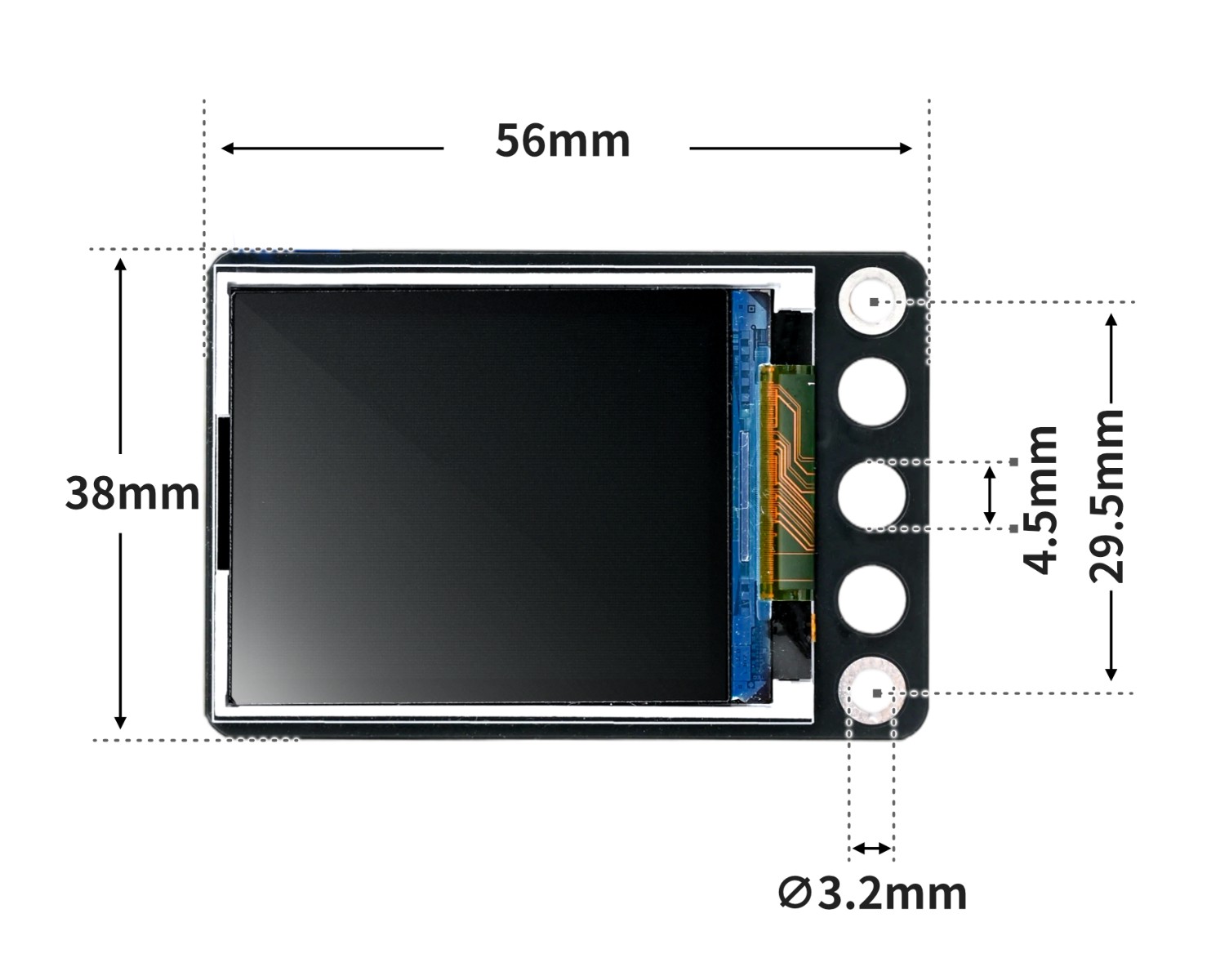

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>
Adafruit_ST7735 tft = Adafruit_ST7735(A3, 9, 11, 13, 12);
/*
------------------------------------------------------------------------------------------------
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| |
| |
| |
| |
------------------------------------------------------------------------------------------------
*/
//字体：华文黑体 字号：16px 显示文字：Hello
static const unsigned char PROGMEM oled_st7735_STHeiti_16px_u0048_u0065_u006c_u006c_u006f_u0020[96]={0x70,0xF0,0x03,0xBC,0x00,0x00,0x70,0xF0,0x03,0xBC,0x00,0x00,0x70,0xF0,0x03,
0xBC,0x00,0x00,0x70,0xF1,0xF3,0xBC,0xFC,0x00,0x70,0xF3,0xBB,0xBD,0xCE,0x00,
0x7F,0xF7,0x3B,0xBF,0xC7,0x00,0x70,0xF7,0x1F,0xBF,0x87,0x00,0x70,0xF7,0xFF,
0xBF,0x87,0x00,0x70,0xF7,0x03,0xBF,0x87,0x00,0x70,0xF7,0x03,0xBF,0xC7,0x00,
0x70,0xF7,0x9B,0xBD,0xCE,0x00,0x70,0xF3,0xF3,0xBC,0xFC,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00};
void setup(){
tft.initR(INITR_BLACKTAB);
tft.fillScreen(0xFE7F);
}
void loop(){
//绘制位图 字体：华文黑体 字号：16px 显示文字：Hello X坐标：0 Y坐标：8 位图宽度：48 位图高度：16
tft.drawBitmap(0, 8, oled_st7735_STHeiti_16px_u0048_u0065_u006c_u006c_u006f_u0020, 48, 16, 0x37FF);
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：待更新...

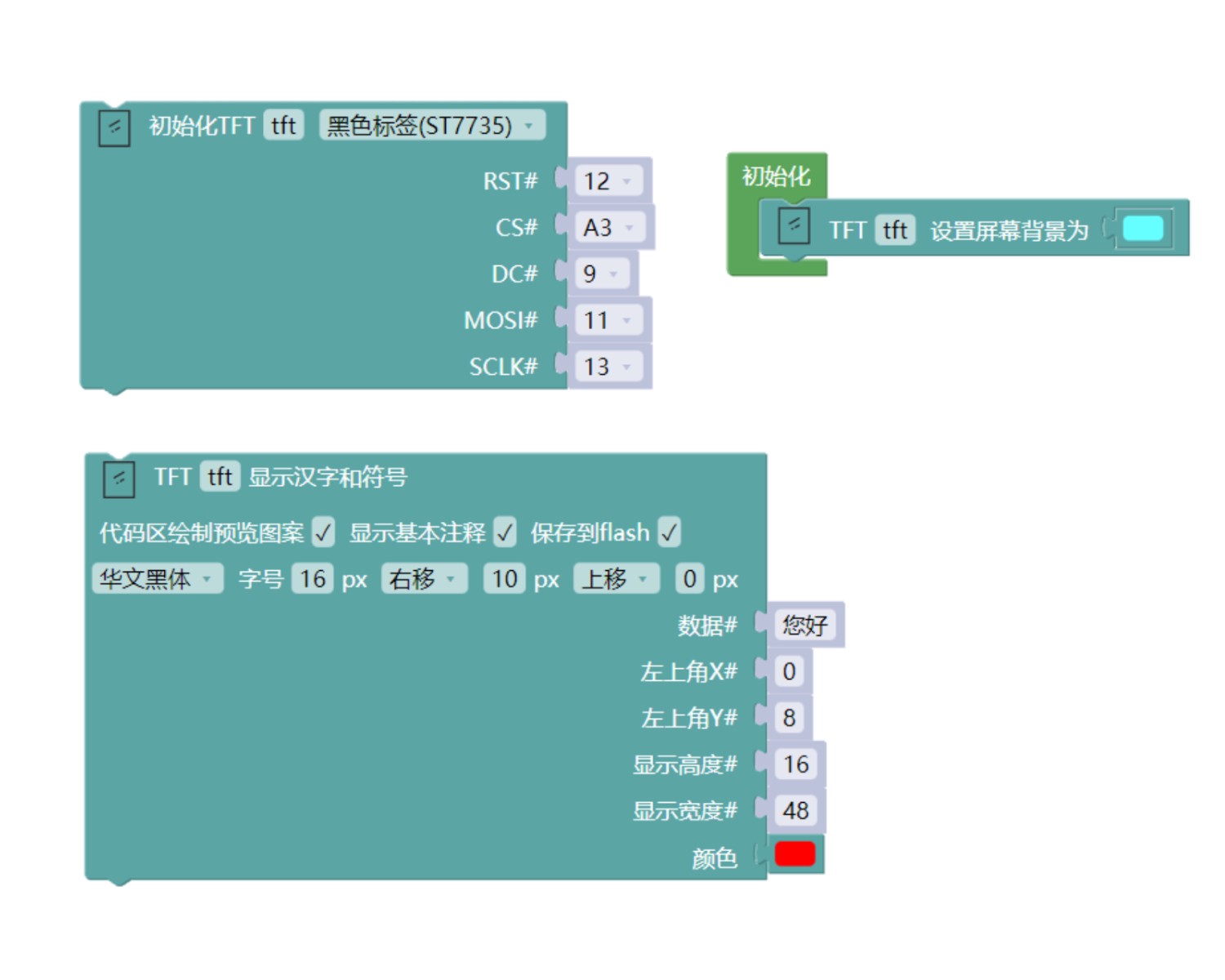

7、米思齐 Mixly 示例程序（图形化语言）
示例程序：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看
示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
图片待更新...
8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
HELLO STEM UNO R3 开发板 *1
UNO-EXP4扩展板*1
USB type-c 数据线 *1
无源蜂鸣器模块（HS-F08P）*1
1.8寸TFT彩屏（HS-S83-PL）*1
PH2.0-8P端子转杜邦*1
电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
视频教程：待更新...
10、测试结果
Arduino UNO测试结果：
器件连接好线之后，将上述程序烧录到UNO-R3开发板之后，接通电源。将会发现闪屏后出现文字或动画
ESP32 测试结果：
待更新...
