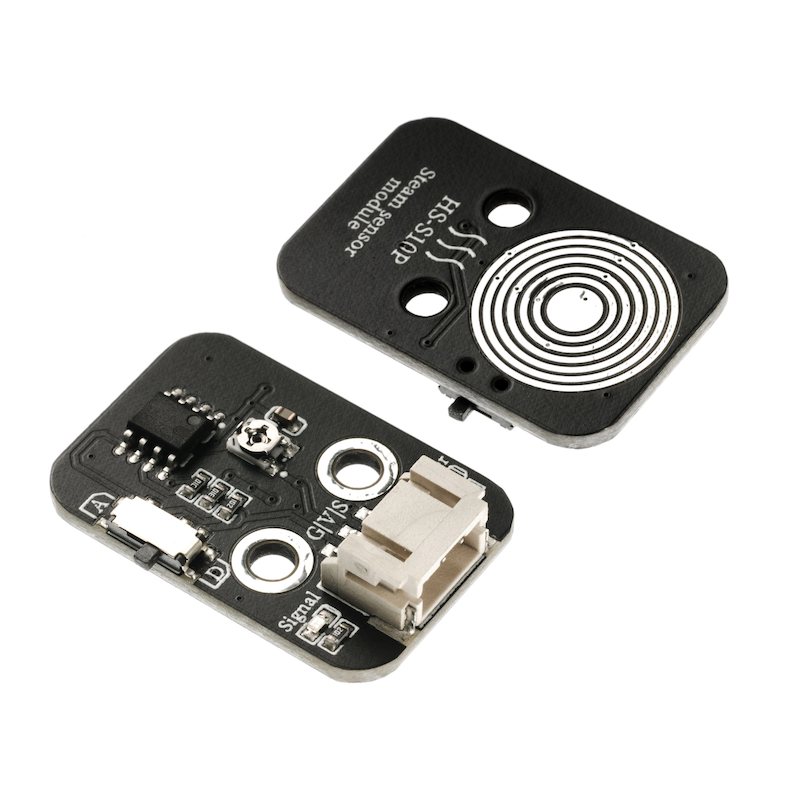

HS-S10P 霧氣感測器

1、介紹

霧氣感應器是一個數字信號及模擬信號感應器，與單片機結合使用，可以製作簡單的雨水探測器與液體開關。當感測器表面的濕度上升，輸出電壓將增大。除了檢測雨水量外，還可以檢測霧水量或作為觸摸開關。注意:通過螺絲刀調節感應器背部電位器，可控制檢測霧氣靈敏度。連接器部分不防水，請注意不要直接把連接器放在水中。

2、原理圖

水蒸氣感應器-HS-S10P 原理圖點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0端子線

• 安裝方式：雙螺絲固定

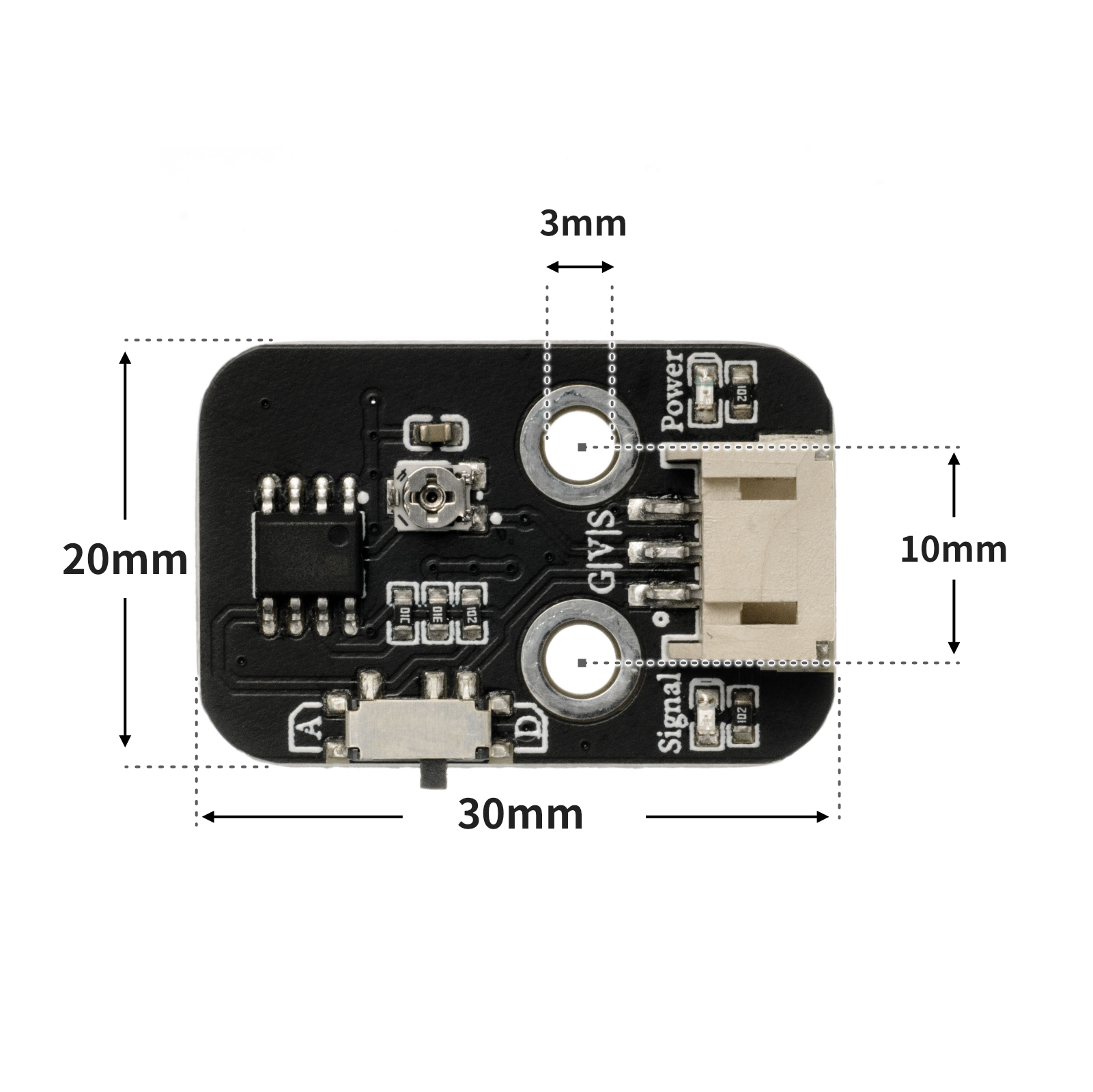

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  //雾气传感器接开发板D3，LED灯接6；调节模块电位器至信号指示灯熄灭，
  //当检测到雾气时，输出高电平（1），模块信号指示蓝灯亮起；
  //否则输出低电平（0），模块信号指示蓝灯熄灭。
  if (digitalRead(3) == HIGH) {
    digitalWrite(6,HIGH);

  } else {
    digitalWrite(6,LOW);

  }
  Serial.println(digitalRead(3));

}

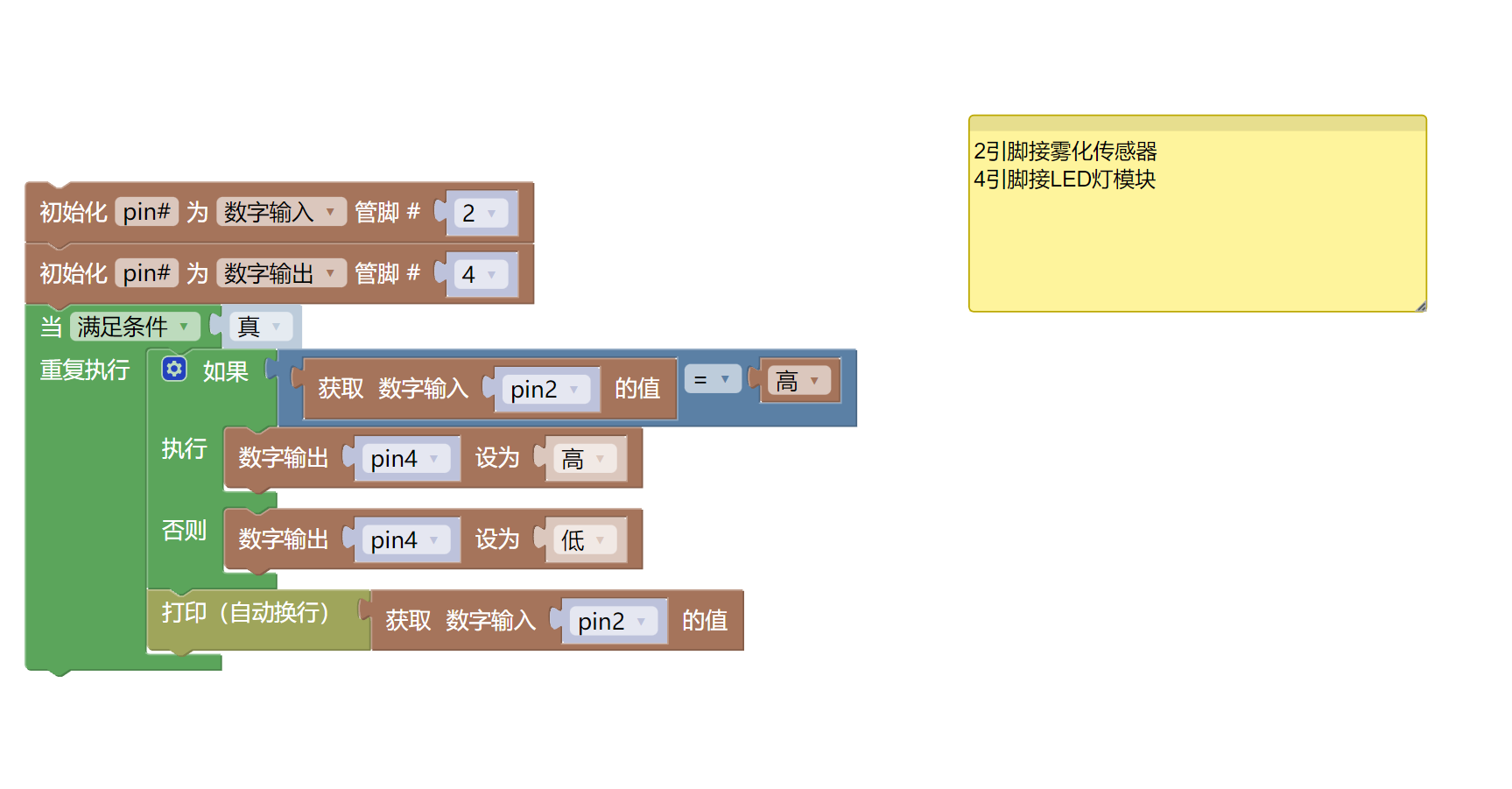

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(1)
    else:
        pin4.value(0)
    print(pin2.value())

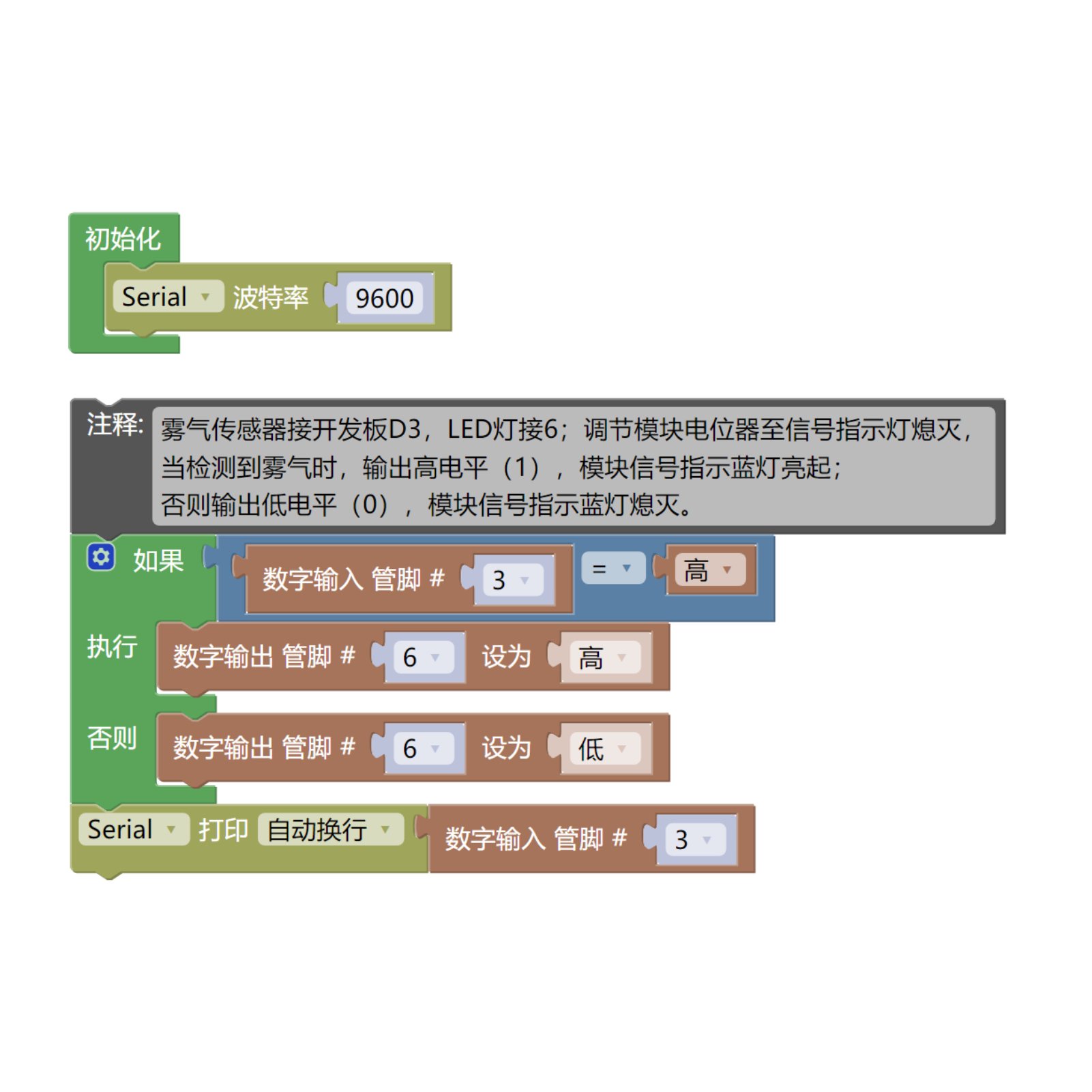

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示例程序(ESP32開發板)：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 PRO 開發板 *1

• USB type-c 資料線 *1

• 霧氣傳感器（HS-S10P）*1

• LED燈模塊 （HS-F08P）*1

• PH2.0 3P端子轉杜邦線 *2 或 PH2.0 3P雙頭端子線 *2

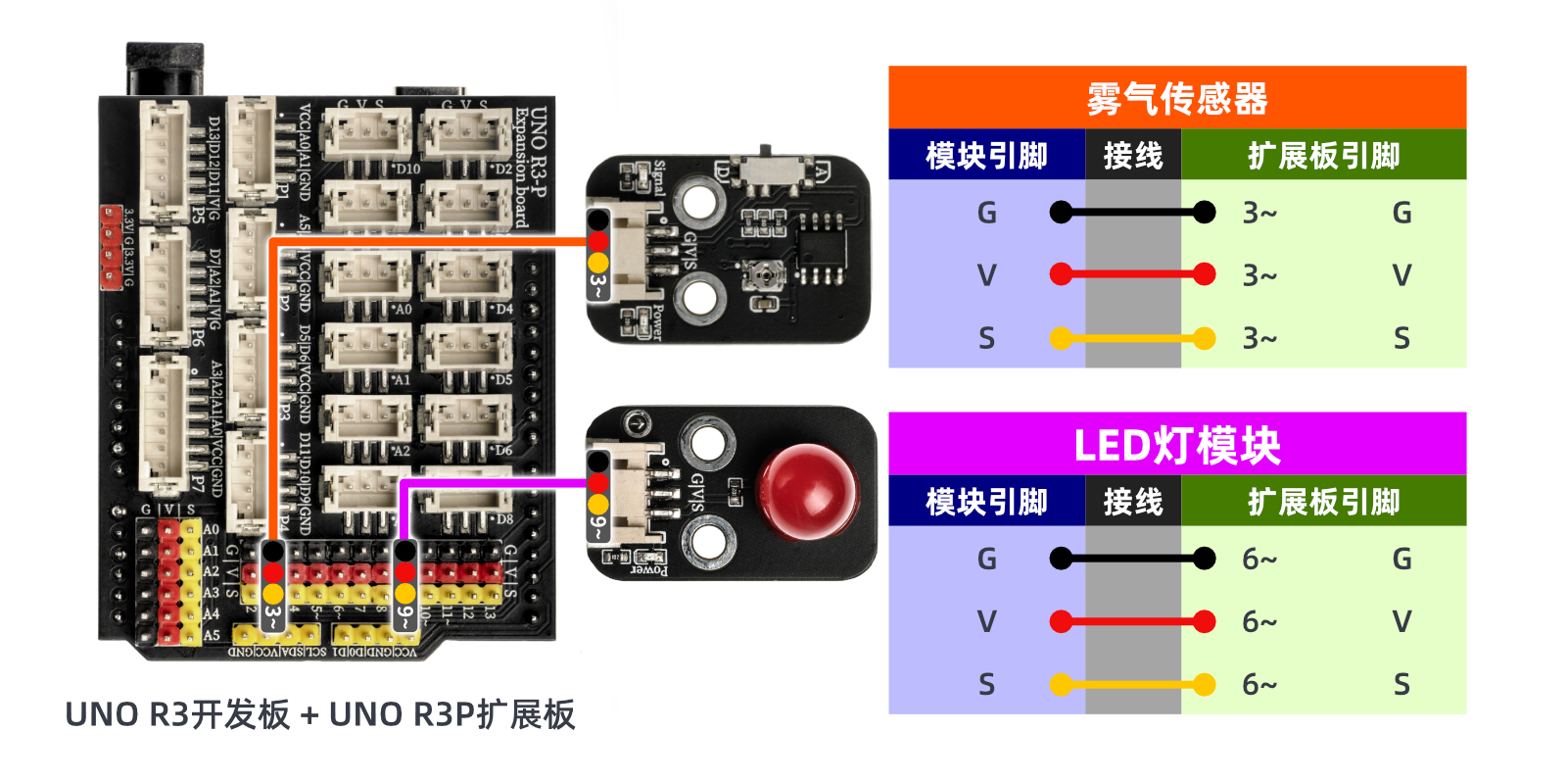

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

10、測試結果

Arduino UNO測試結果：

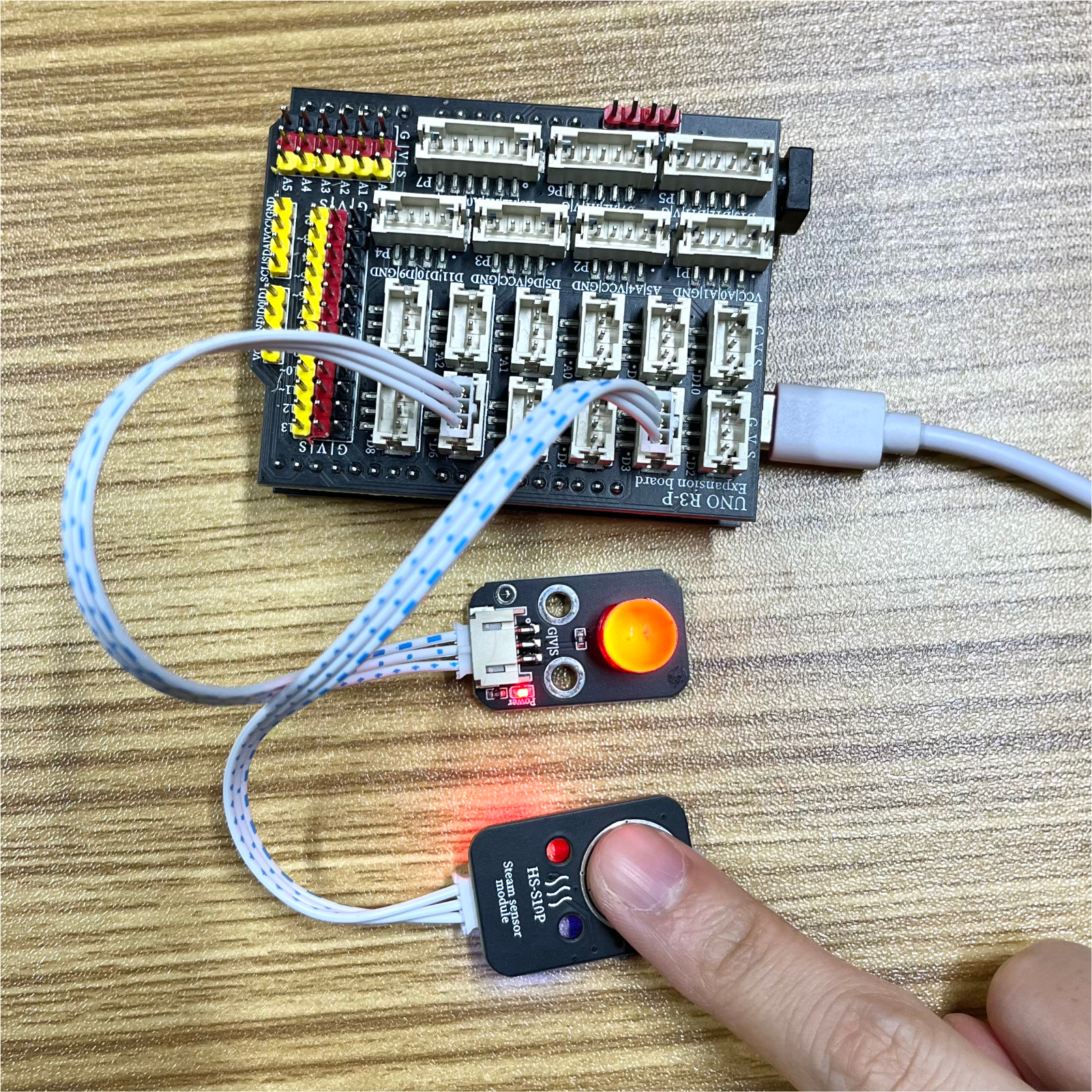

器件連接好線之後，將上述程序燒錄到（Arduino Uno開發板）後，打開串口監視器，用螺絲刀輕輕調節霧氣模塊背部電位器至信號指示藍燈熄滅。將手指觸碰霧氣感應器，可以在串口上讀到數據變化。當檢測到霧氣時，輸出高電平（1），模組信號指示藍燈亮起且led亮起；否則輸出低電平（0），模組信號指示藍燈熄滅且led熄滅。

ESP32 測試結果：

等更新...
