HS-F31P 食人魚LED燈

1、介紹

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 3P端子線
安裝方式：雙螺絲固定

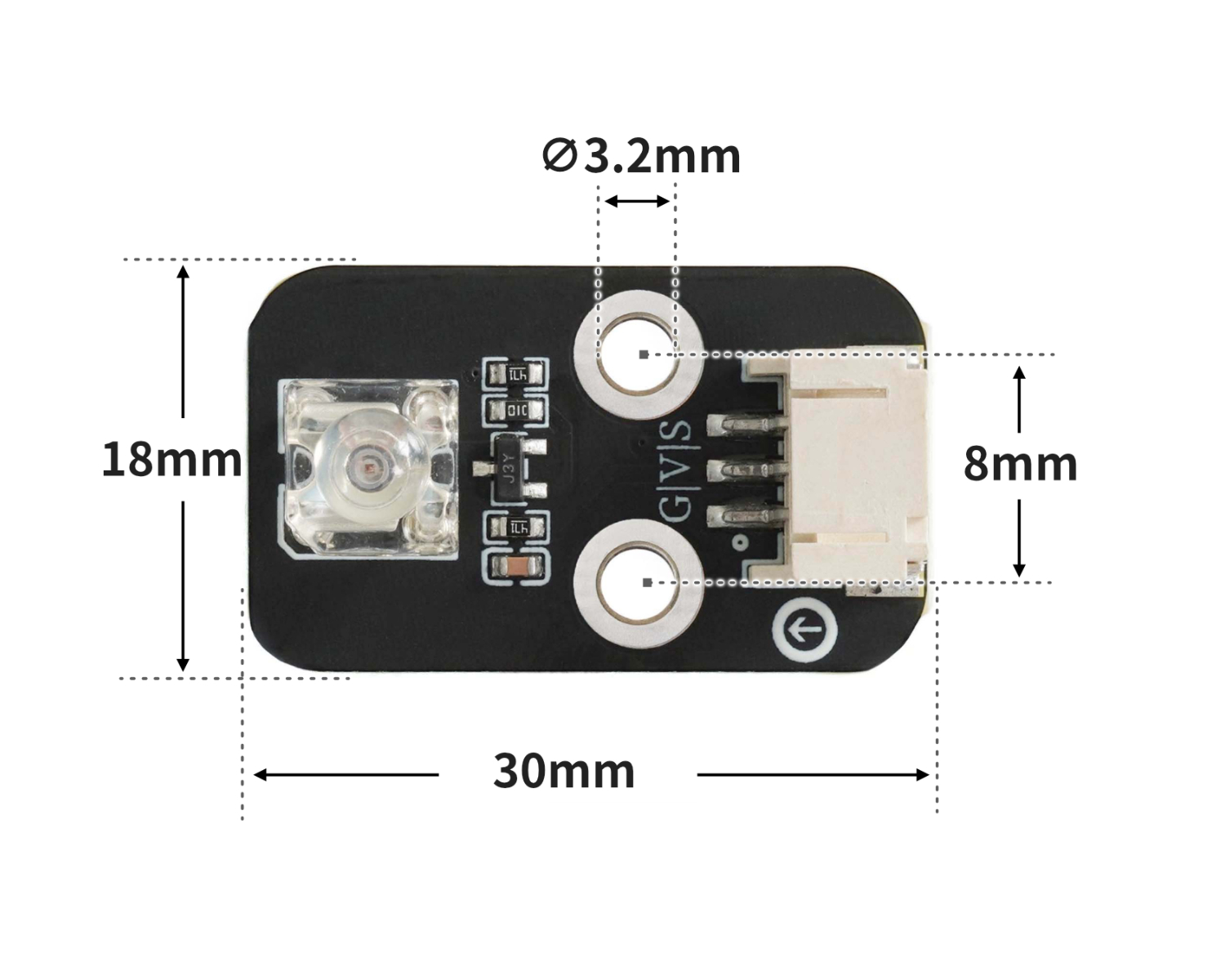

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

void setup(){
  pinMode(6, OUTPUT);
}

void loop(){
  digitalWrite(6,HIGH);
  delay(1000);
  digitalWrite(6,LOW);
  delay(1000);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import time


pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    pin4.value(1)
    time.sleep(1)
    pin4.value(0)
    time.sleep(1)

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

HELLO STEM UNO R3 PRO 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
食人魚模組（HS-F31P）*1
PH2.0 3P雙頭端子線 *1

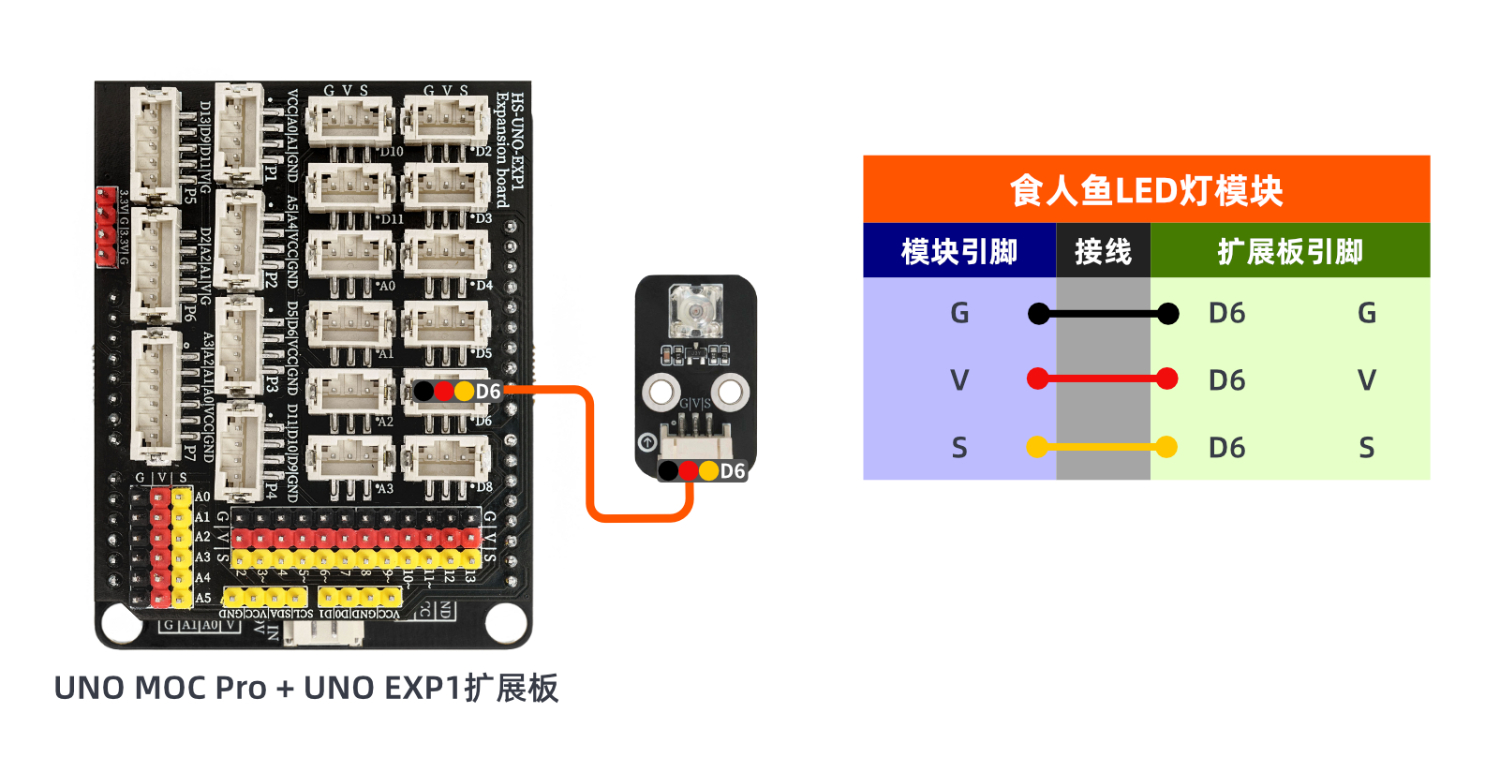

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

10、測試結果

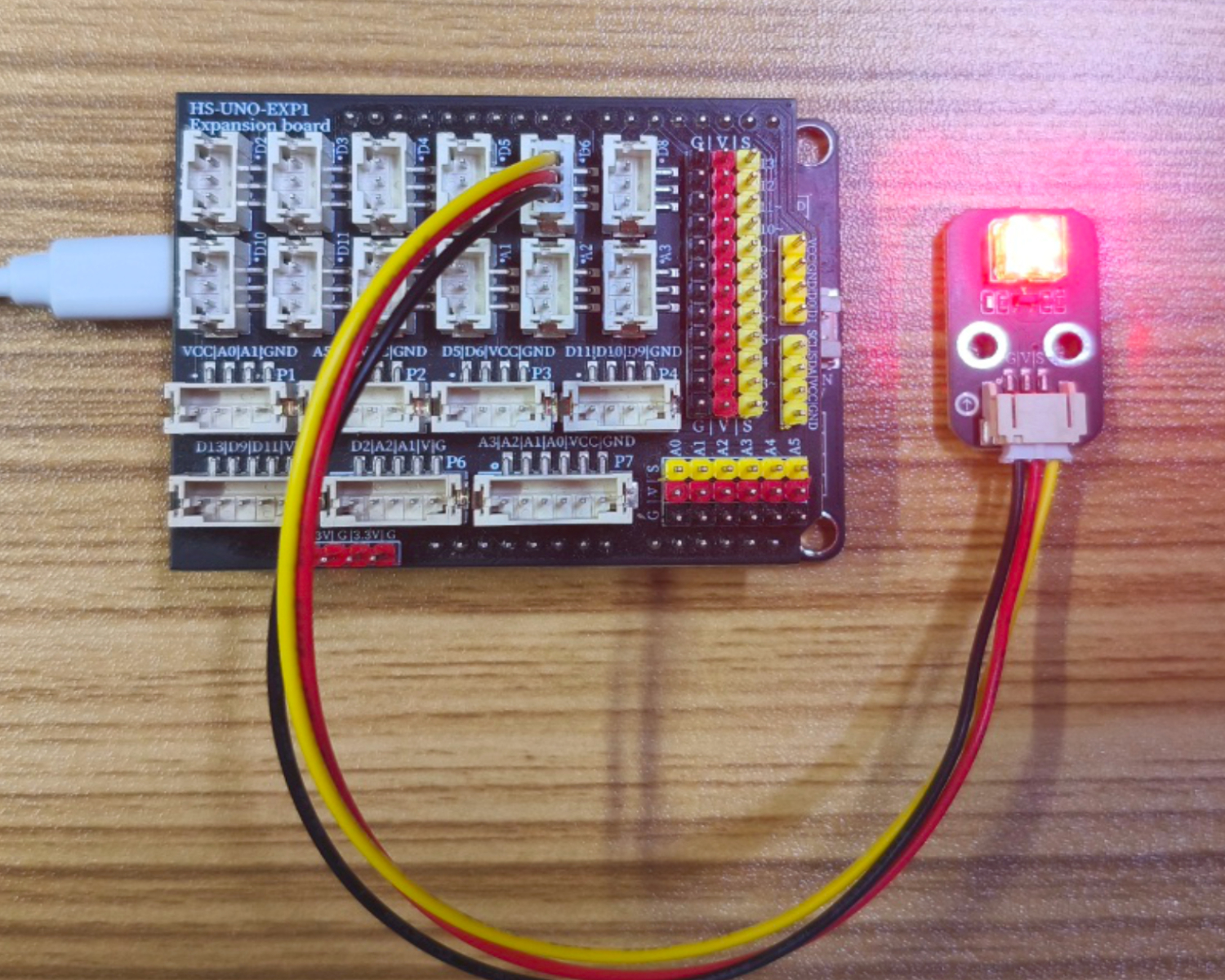

Arduino UNO測試結果：

器件連接好線之後，將上述程序上傳到 UNO R3 PRO 開發板之後，將會發現 LED 灯會以亮 1 秒滅1秒的頻率閃爍，達到了我們想要的效果。

ESP32 Python測試結論：

器件連接好線之後，將上述程序上傳到 UNO R3 PRO 開發板之後，將會發現 LED 灯會以亮 1 秒滅1秒的頻率閃爍，達到了我們想要的效果。
