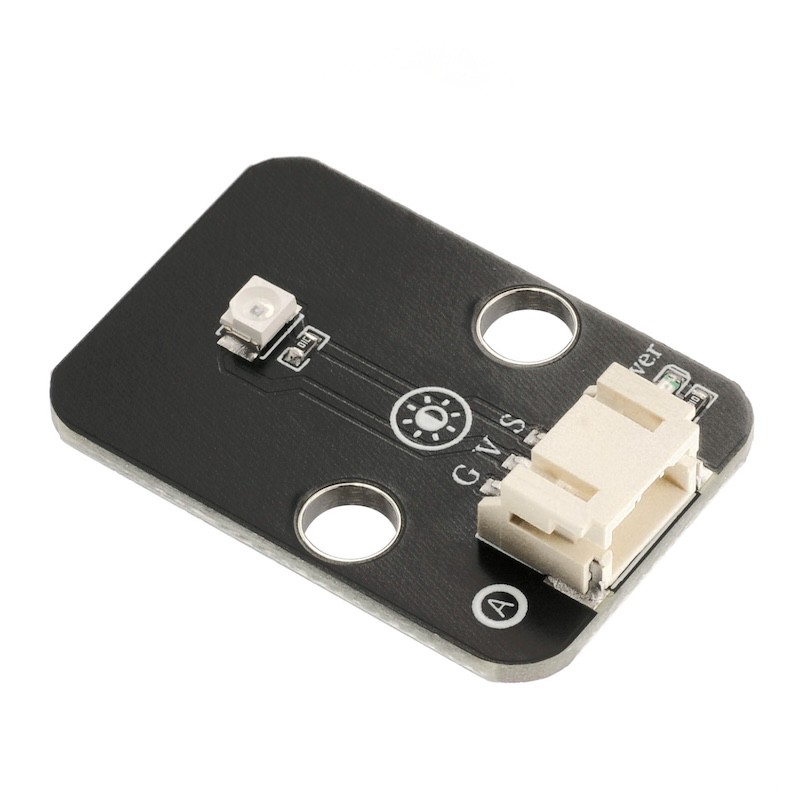

HS-S20-L 環境亮度感應器

1、介紹

環境亮度感應器，又稱環保型光敏電阻。替代光敏電阻CdS，符合RoHS指令/無鉛/無鎘。特製濾光環氧樹脂封裝，光譜反應特性類似於人眼；隨光照度變化線性輸出；具有一定的溫度穩定性；低暗電流，低工作照度；可廣泛應用於各種光控電路，比如控制和調節燈光，調節背景光，如電視，PDA，相機，LCD/LED 視器和手機等；控制玩具和照明設備。環境亮度感應器對環境光線最敏感，一般用來檢測周圍環境的光線亮度等。

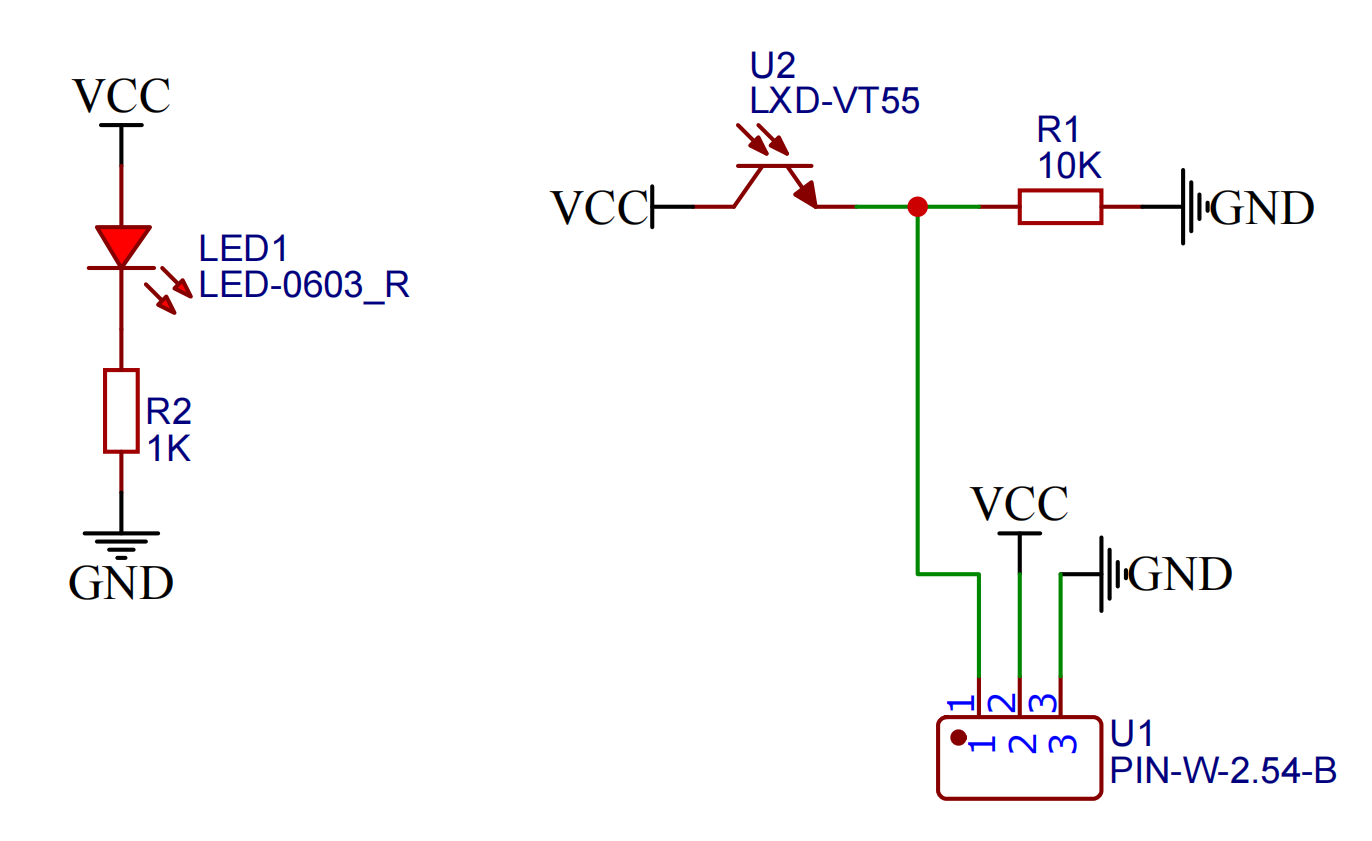

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 3p端子線
安裝方式：雙螺絲固定

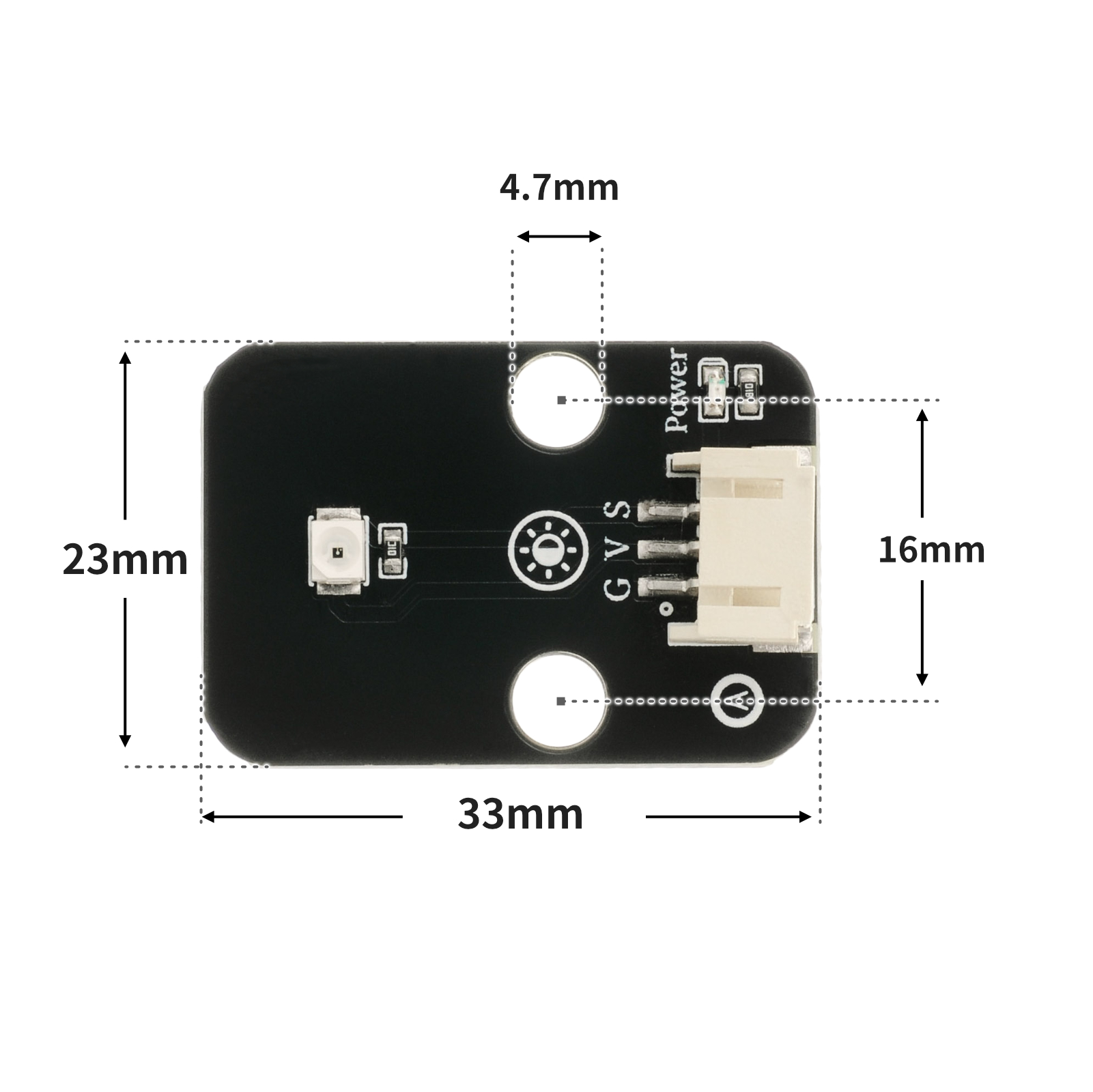

4、電路板尺寸

5、Arduino IDE示範程序

Arduino UNO 示例（適用於Mixly IDE、Arduino IDE）：

volatile int sensorValue;
volatile int light;

void setup(){
  sensorValue = 0;
  light = 0;
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  //环境亮度传感器接A0；led灯模块接D6；
  //当手遮住光敏传感器时，显示数值将变小，led灯变亮；当光线变强时，显示数值将变大，led灯变暗；

  sensorValue = analogRead(A0);
  light = (map(sensorValue, 0, 1010, 255, 0));
  Serial.print("  A0=");
  Serial.print(sensorValue);
  Serial.print("  light=");
  Serial.println(light);
  delay(5);
  analogWrite(6, light);

}

ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：

import machine from mixpy import math_map

value = 0 light = 0 adc32 = machine.ADC(machine.Pin(32)) pwm2 = machine.PWM(machine.Pin(2)) while True: value = adc32.read_u16() light = (math_map(value, 0, 65535, 65535, 0)) pwm2.duty_u16(int(light))

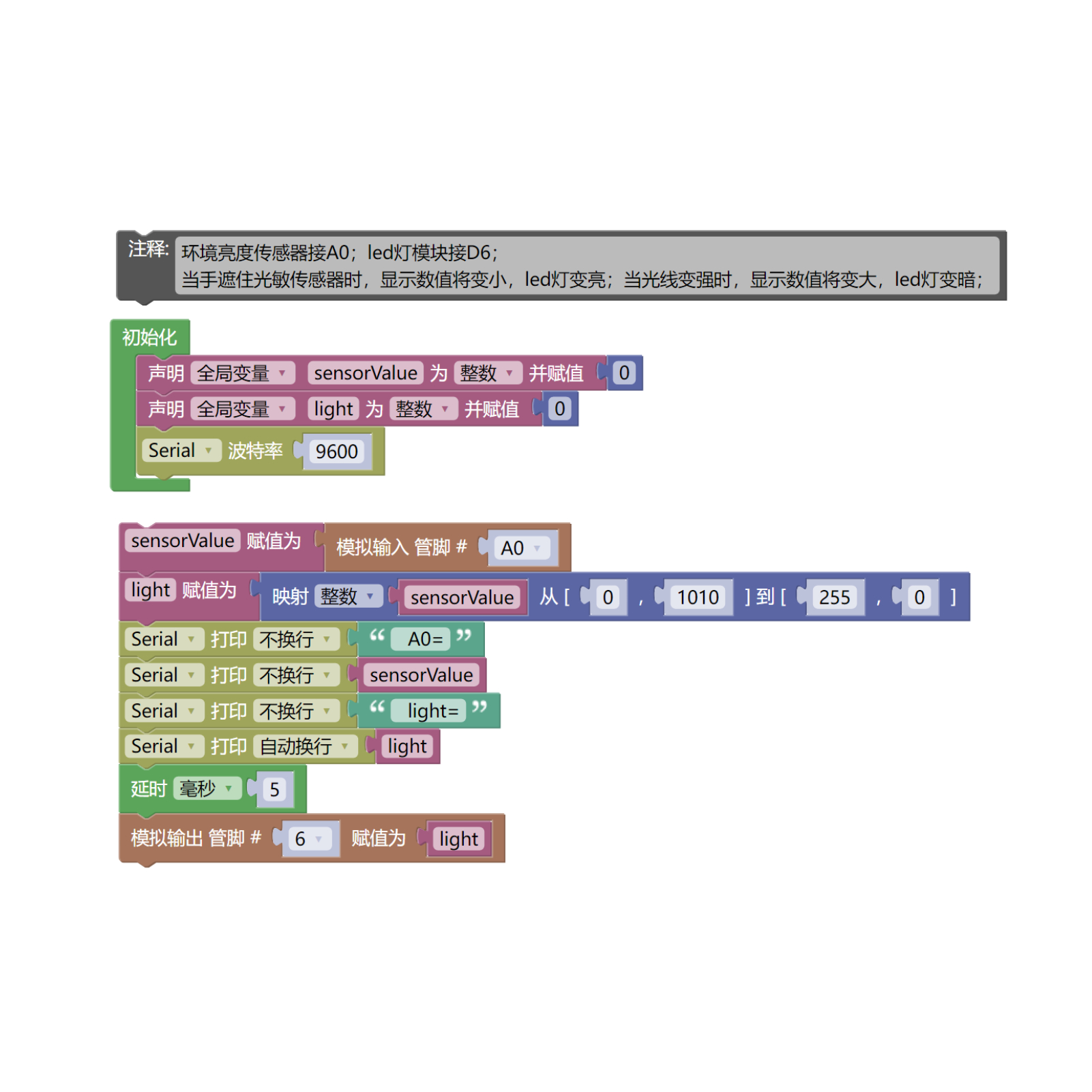

6、米思齊Mixly示例程式（圖形化語言）

ArduinoUNO圖形化示例程式：點擊下載

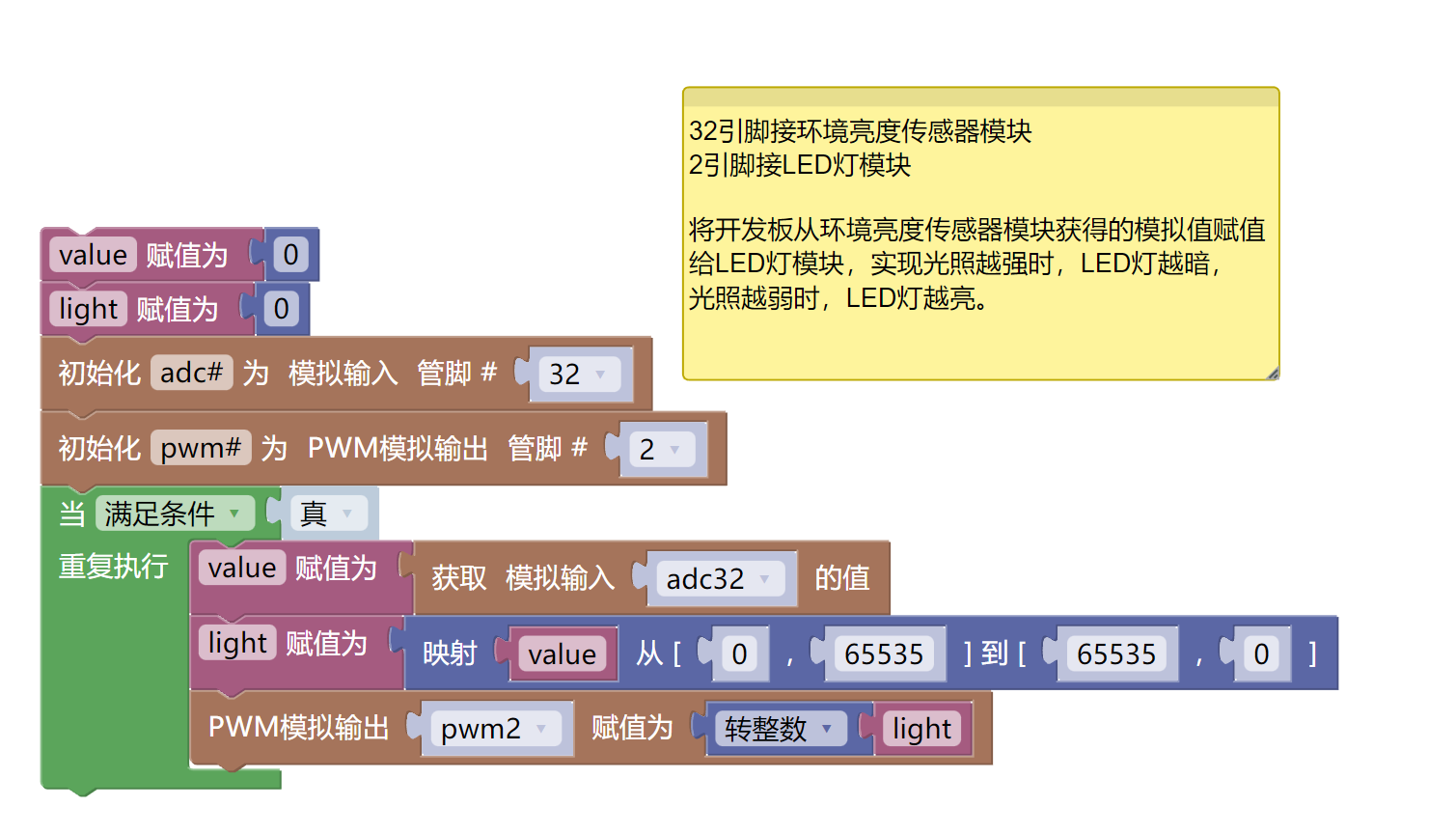

ESP32 Python圖形化示例程式：點擊下載

7、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

HELLO STEM UNO R3 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
LED燈模塊（HS-F08L）*1
環境亮度感測器模組（HS-S20L）*1
PH2.0 3P雙頭端子線 *2

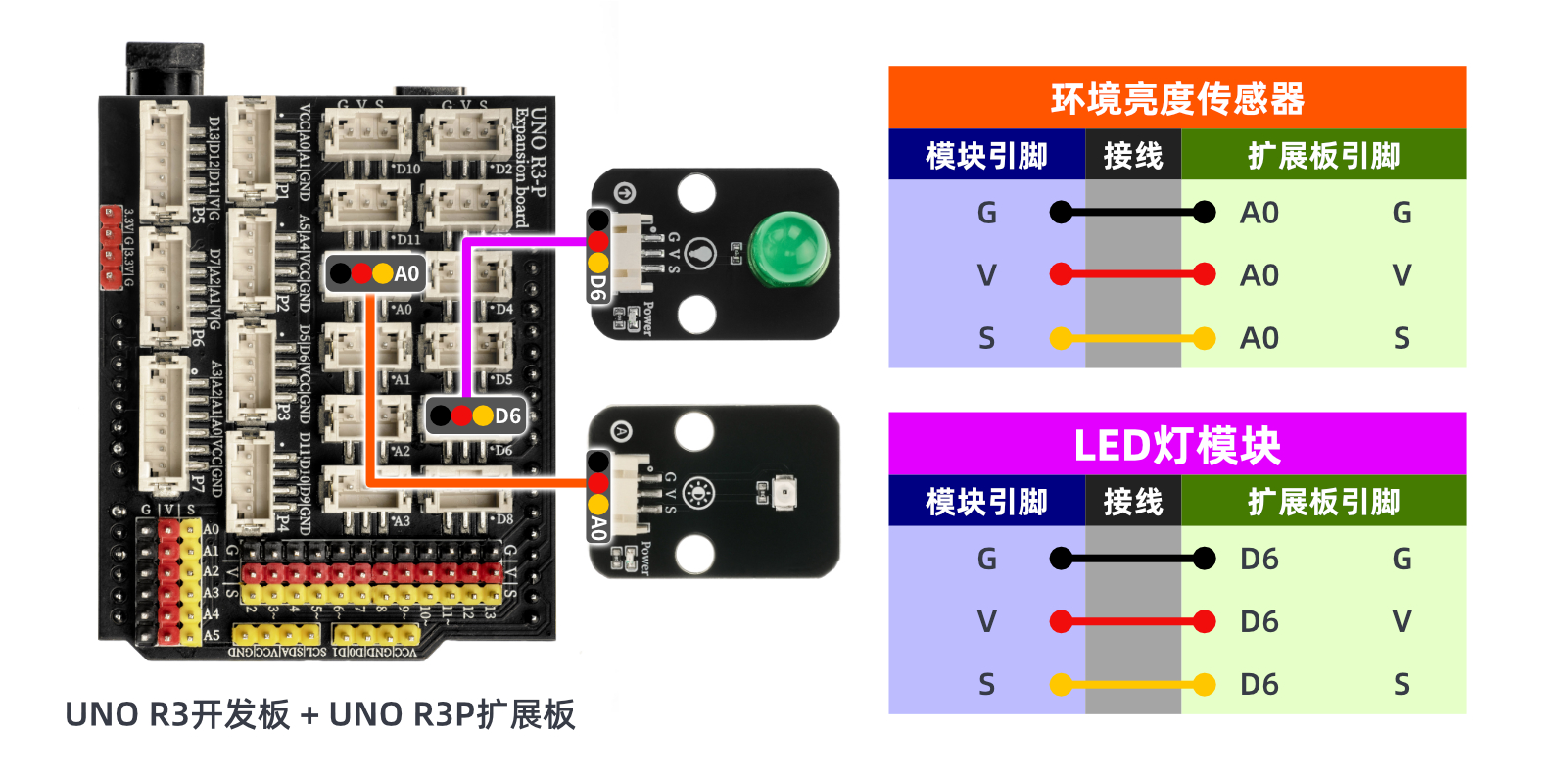

電路接線圖：

ESP32 Python 測試環境搭建

8、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：

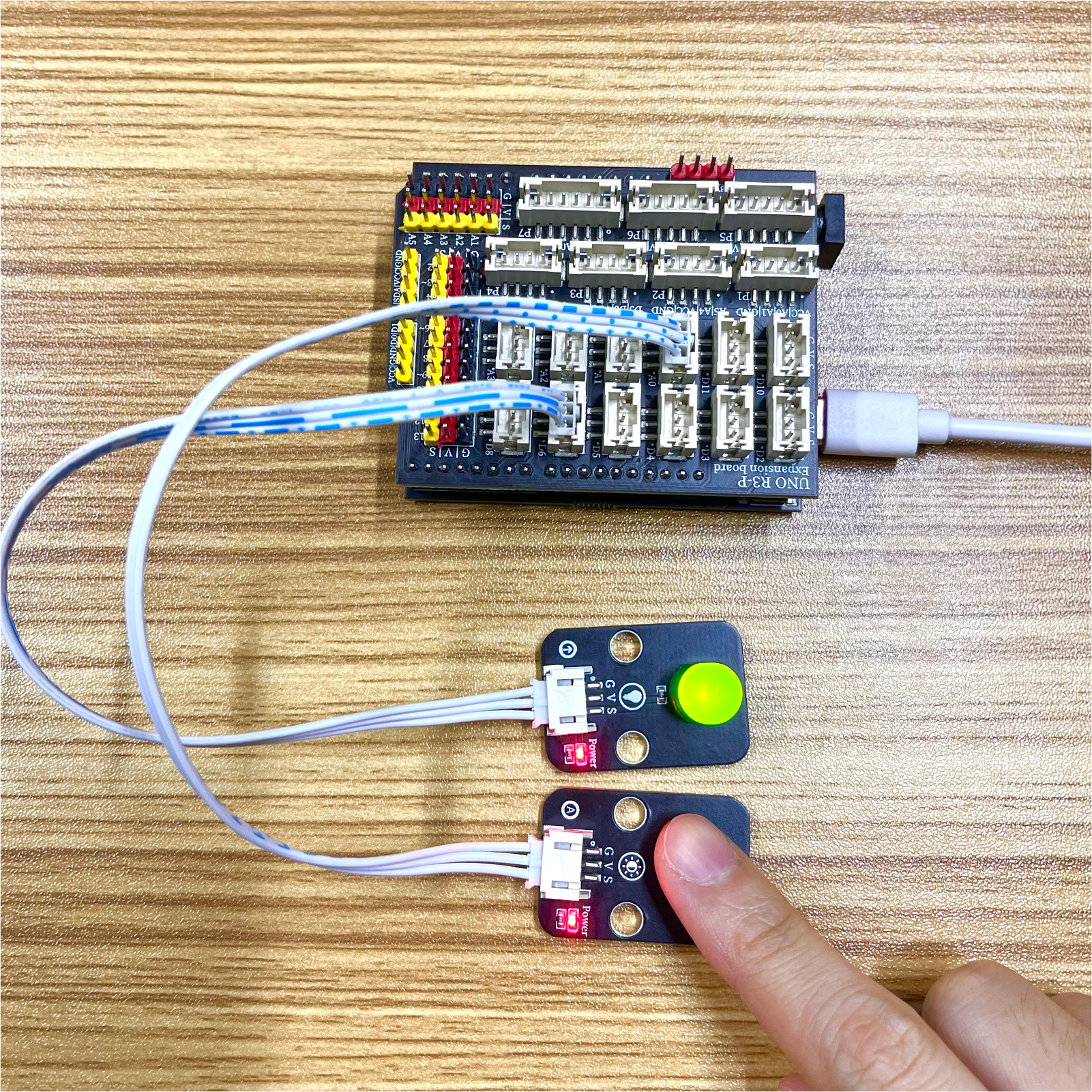

9、測試結論

Arduino UNO測試結論：

環境亮度感應器就是一個光敏電阻與一個電阻串聯分壓，而我們讀取的模擬值就是分壓出來的電壓值，周圍環境光線的亮度強時所讀取的電壓值就越高，相反周圍環境光線的亮度低時所讀取的電壓值就愈低。由此可見，在白天或者強光下，LED不亮或者燈光很暗；在黑夜下，LED亮起。我們可以根據使用場景通過串口輸出值編寫程式，使光控燈更智能。
