HS-F30-PL 2.66吋電子墨水屏 - Hello STEM 创客平台

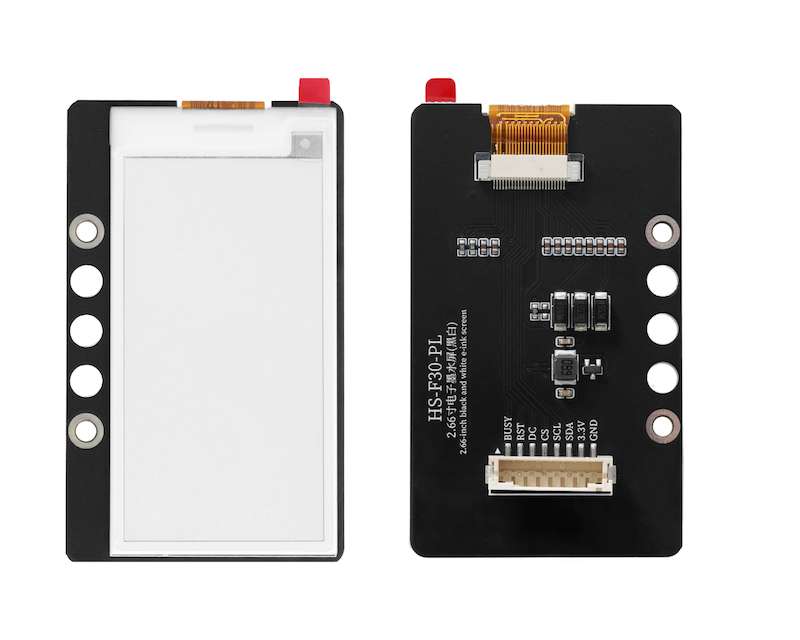

HS-F30-PL 2.66吋電子紙屏幕

1、介紹

注意：UNO開發性能不夠無法驅動墨水屏。

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
SDA	SPI資料引腳
SCL	SCL串行時鐘引腳
CS	片選引腳
DC	數據引腳
RST	外部复位引腳
BUSY	忙態輸出引腳

供電電壓： 3.3V
連接方式：PH2.0 4P端子線
解析度：152(H) X 296(V)pixel
驅動芯片：SSD1680
安裝方式：積木固定

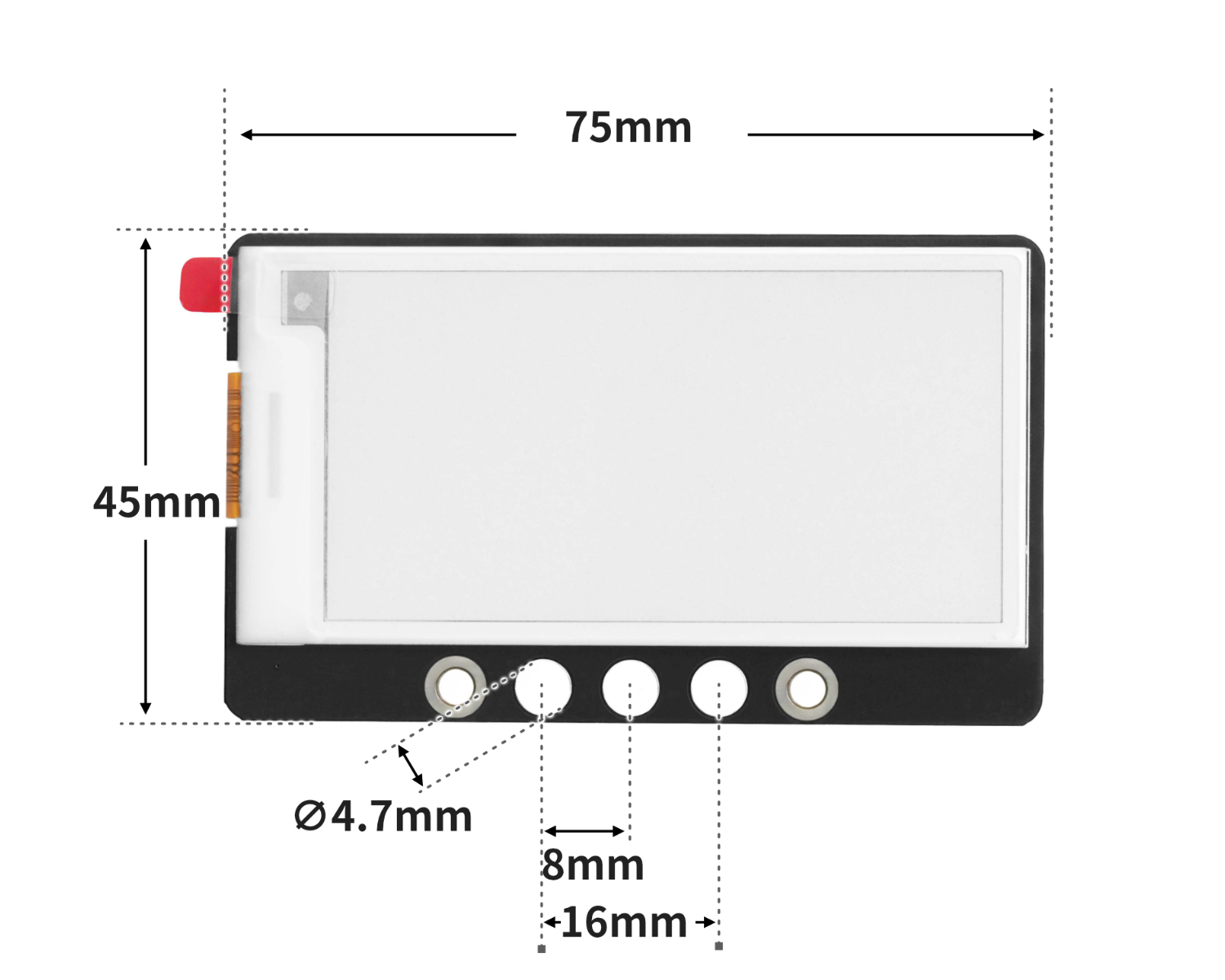

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示例程式（ESP32 開發板）：

#include "DEV_Config.h"
#include "EPD.h"
#include "GUI_Paint.h"
#include <stdlib.h>

void setup(){
  EPD_SetPin(13,14,15,26,27,25);

  DEV_Module_Init();
  EPD_2IN66_Init();
  DEV_Delay_ms(500);
  UBYTE *BlackImage;
  UWORD Imagesize = ((EPD_2IN66_WIDTH % 8 == 0)? (EPD_2IN66_WIDTH / 8 ): (EPD_2IN66_WIDTH / 8 + 1)) * EPD_2IN66_HEIGHT;
  if((BlackImage = (UBYTE *)malloc(Imagesize)) == NULL) {
      printf("Failed to apply for black memory...\r\n");
      while(1);
    }
  Paint_NewImage(BlackImage, EPD_2IN66_WIDTH, EPD_2IN66_HEIGHT, 270, WHITE);
  Paint_Clear(WHITE);

  Paint_DrawString_EN(0, 20, "1234", &Font8,BLACK,WHITE );
    Paint_DrawString_EN(0, 60, "1234", &Font8,BLACK,WHITE );
  EPD_2IN66_Display(Paint.Image);
}

void loop(){

}

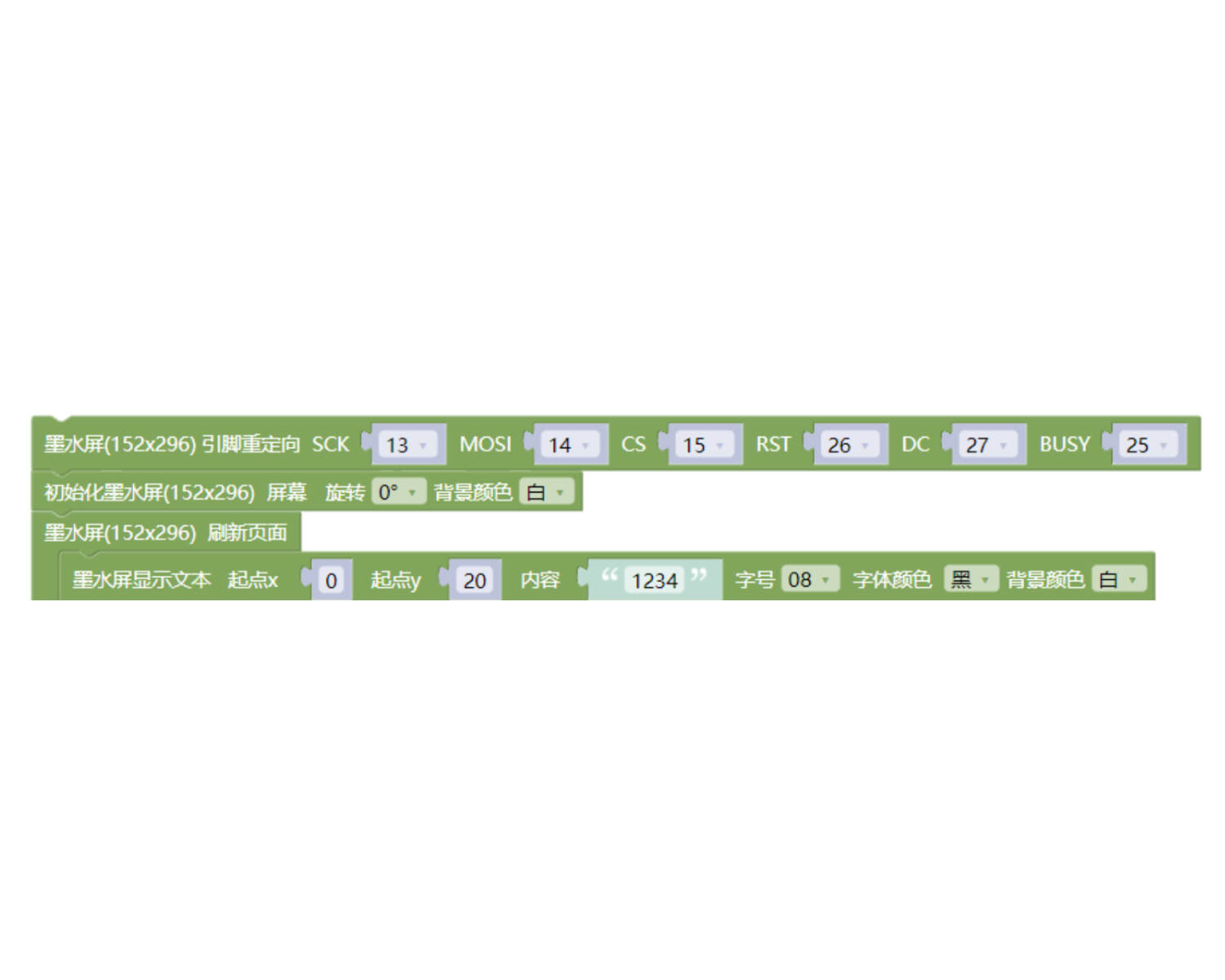

6、米思齊Mixly示例程式（圖形化語言）

示例程式（ESP32開發板-c語言版本）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

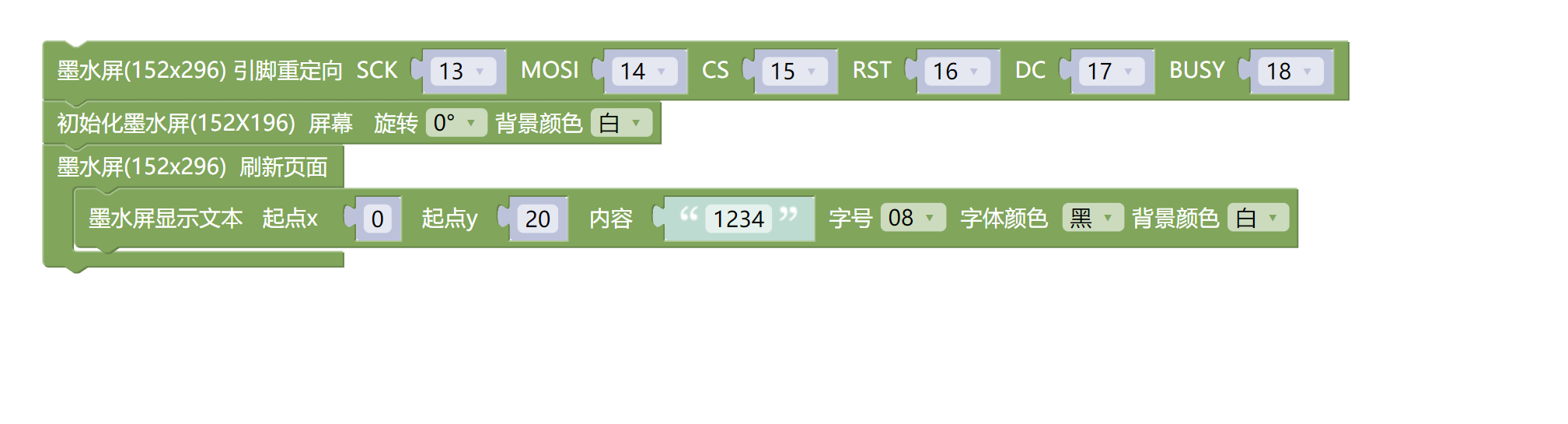

示例程式（ESP32-S3開發板-c語言版本）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

7、測試環境搭建

Arduino ESP32 測試環境搭建

準備配件：

ESP32 開發板 *1
ESP32 EXP1 扩展板 *1
USB type-c 資料線 *1
HS-F30-L 調重傳感器*1
PH2.0 8P PH2.0轉杜邦線 *1

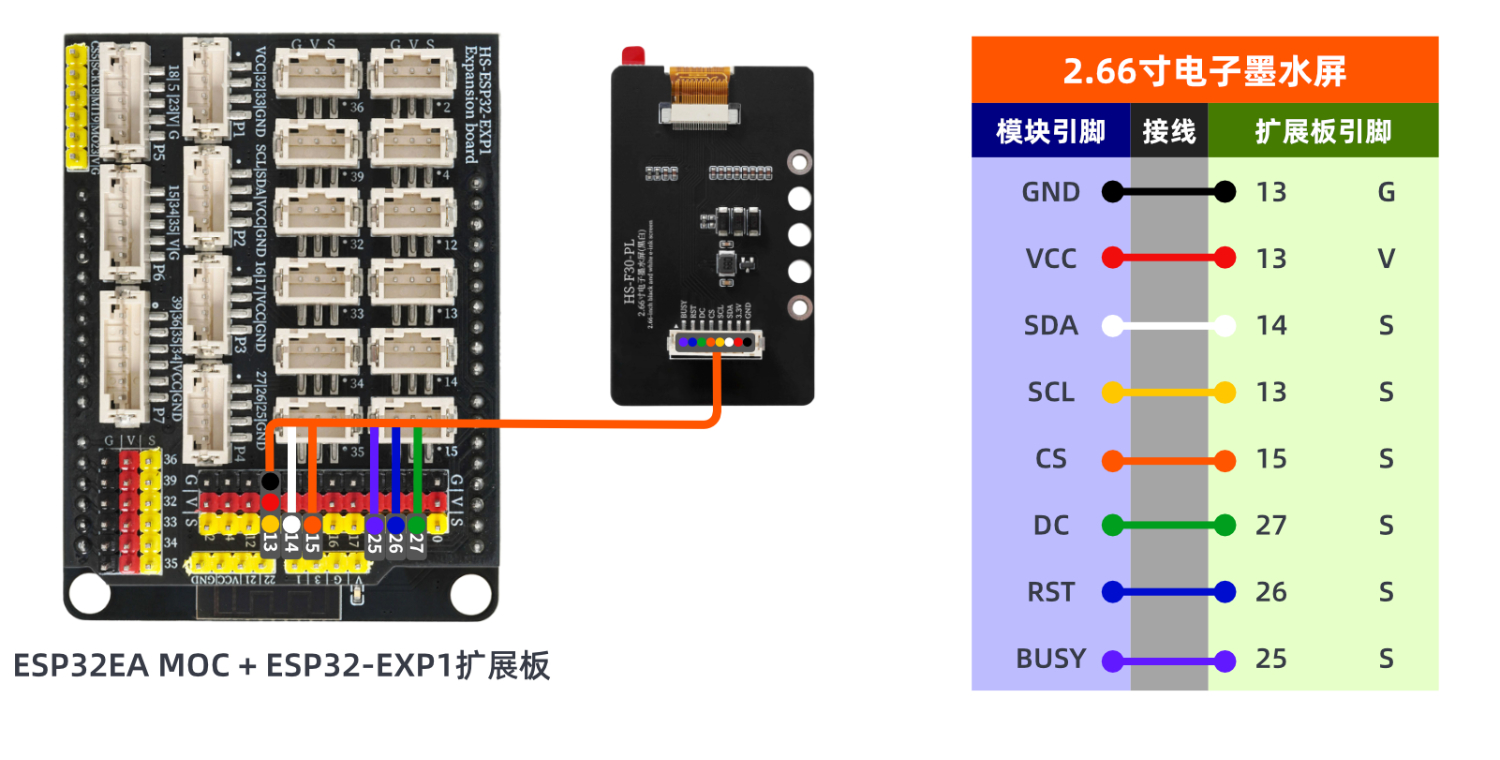

電路接線圖：

Arduino ESP32S3 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

8、視頻教學

視頻教學：等更新...

9、測試結果

ESP32 測試結果：

下載代碼，之後將物體放在感應秤上，通過電腦串口即可讀出物體重量。
