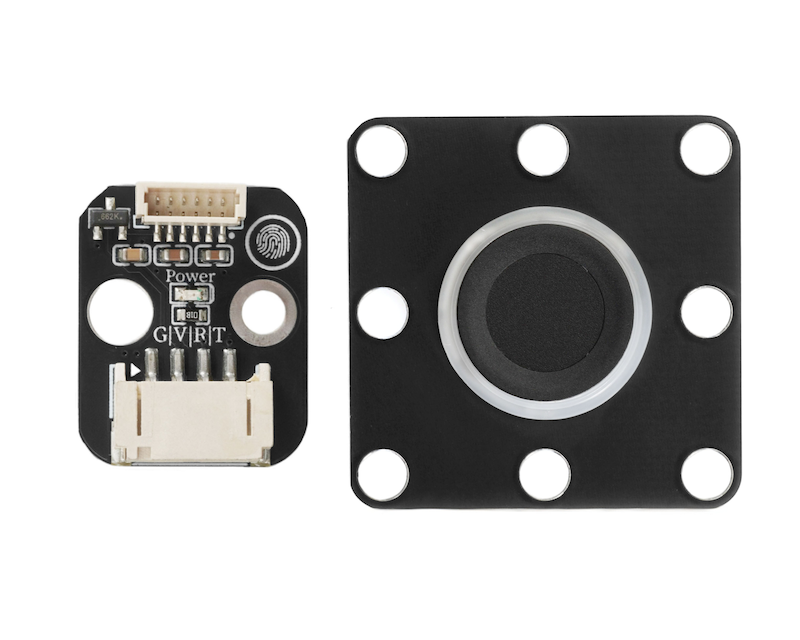

1、介紹
指紋感應器是一種通過採集、識別人體指紋獨特紋理信息，實現身份驗證或指令觸發的電子器件，核心是利用指紋 “唯一性”（每人、每個手指的指紋紋理均不同）和 “穩定性”（成年後指紋基本不變）的生物特徵，完成精準身份識別，廣泛應用於安防、消費電子、智能家居等領域。
2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND（電源輸入負極） |
V | VCC（電源輸入正極） |
R | 指紋模組數據介面引腳 |
T | 指紋模組數據發送引腳 |
供電電壓： 3.3V-5V
連接方式：PH2.0 4P端子線
安裝方式：積木固定/螺丝固定
4、電路板尺寸
5、Arduino IDE示範程序
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看
示範程序（UNO開發板）：
String item;
#include "Hello_STEM_ZW101.h"
FingerprintZW101 finger;
void setup(){
finger.begin(5,6,57600);
Serial.begin(57600);
item = "";
//两个波特率需需保持一致
delay(100);
Serial.println("发送：1=录入 2=搜索 3=清空");
}
void loop(){
if (Serial.available()) {
item = Serial.readString();
if (item == "1") {
Serial.println("正在录入指纹");
if (finger.registerFinger()) {
Serial.println("录入成功");
} else {
Serial.println("录入失败");
}
} else if (item == "2") {
Serial.println("正在验证指纹");
if (finger.searchFinger()) {
Serial.println("搜索成功");
} else {
Serial.println("搜索失败");
}
} else if (item == "3") {
Serial.println("正在清空指纹库");
if (finger.clearLibrary()) {
Serial.println("清空成功");
} else {
Serial.println("清空失败");
}
}
}
}6、ESP32 Python 示例（適用於Mixly IDE /米思齊）
開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看
示例程式（ESP32-Python）：
待更新...7、米思齊 Mixly 示例程式（圖形化語言）
示例程式（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看
示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看
圖片待更新...
8、測試環境搭建
Arduino UNO 測試環境搭建
準備配件：
UNO-R3 開發板 *1
UNO-R3 EXP 開放板 *1
USB type-c 資料線 *1
HS-S74-PL指紋感應器 *1
PH2.0 4P雙頭端子線 *1
電路接線圖：
ESP32 測試環境搭建
準備配件：等更新...
電路接線圖：等更新...
9、視頻教學
Arduino UNO 觀看教程：點擊查看
ESP32 Python視頻教學：點擊查看
10、測試結果
Arduino UNO測試結論：
通過串口發送對應數字，即可對模組進行對應操作。
ESP32 測試結果：
等更新...
