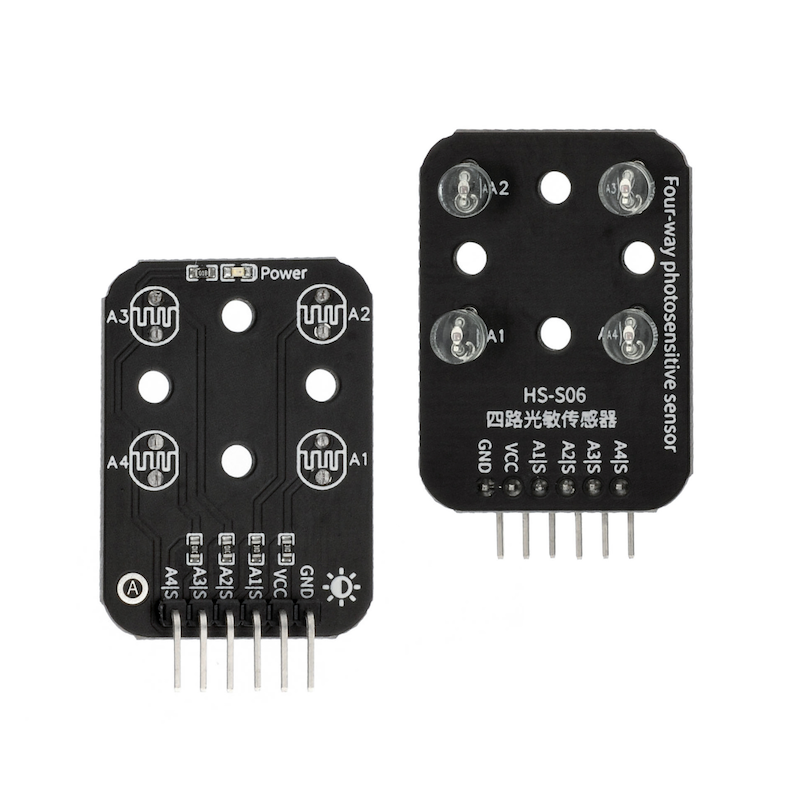

HS-S06 四路光敏感應器

1、介紹

2、原理圖

3、模組參數

引腳名稱	描述
GND	GND（電源輸入負極）
VCC	VCC（電源輸入正極）
A1\|S	數字信號引腳
A2\|S	數字信號引腳
A3\|S	數字信號引腳
A4\|S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：2.54mm排釘
安裝方式：螺絲固定

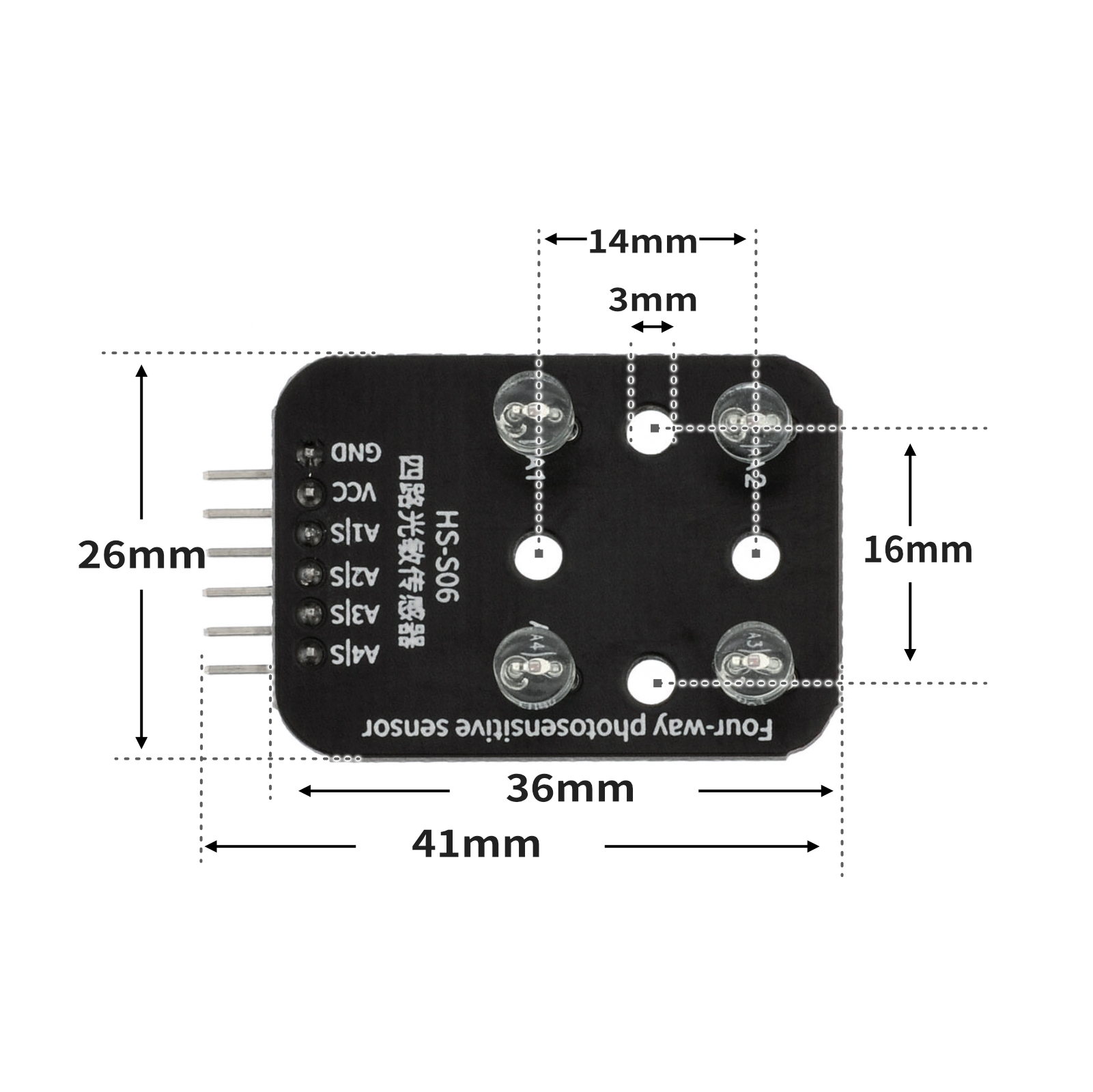

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

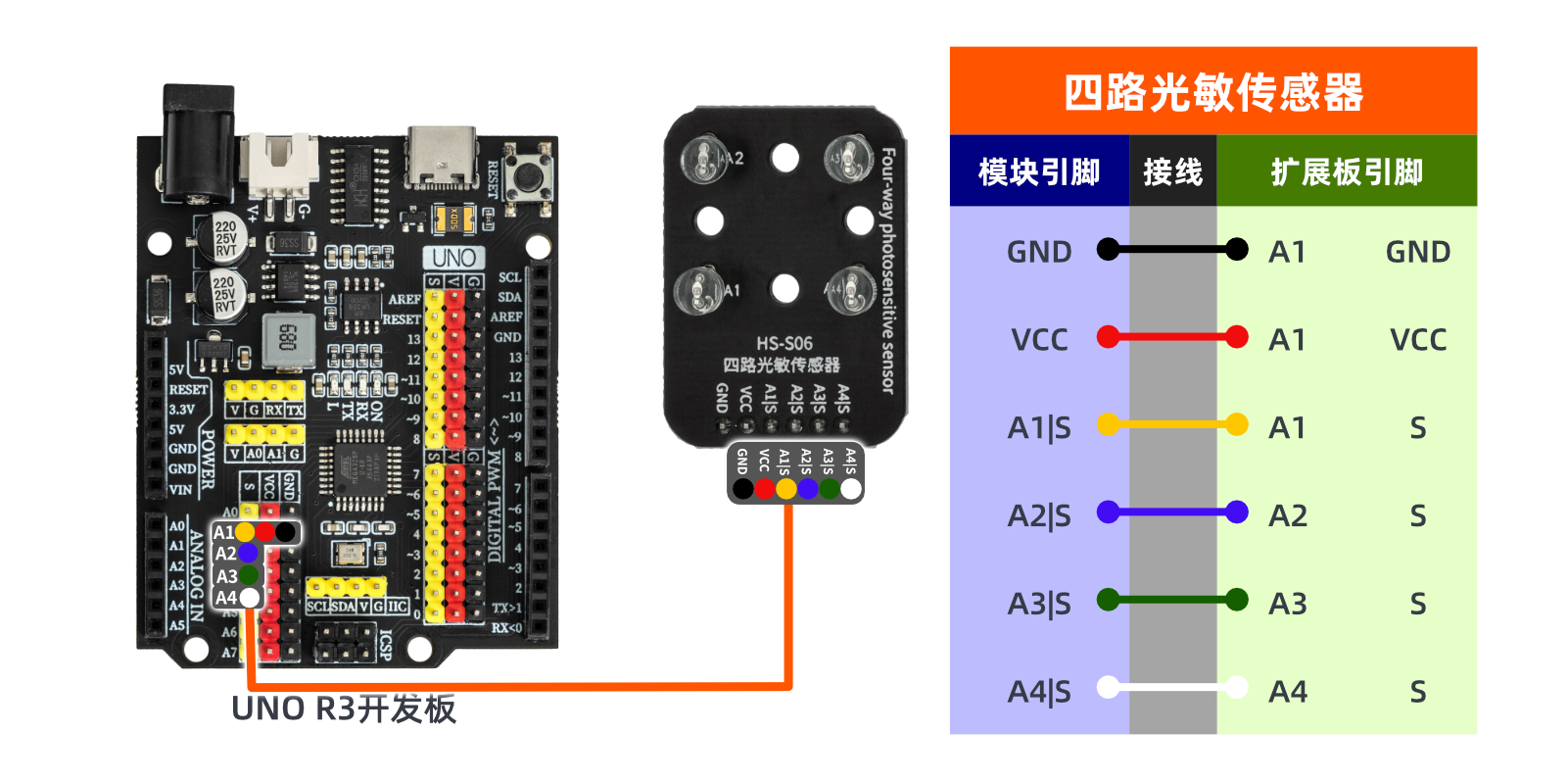

示範程序（UNO開發板）：

volatile int zoushang;
volatile int youshang;
volatile int zouxia;
volatile int youxia;

void setup(){
  Serial.begin(9600);
  zoushang = 0;
  youshang = 0;
  zouxia = 0;
  youxia = 0;
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);
  pinMode(A3, INPUT);
  pinMode(A4, INPUT);
}

void loop(){
  zouxia = analogRead(A1);
  zoushang = analogRead(A2);
  youxia = analogRead(A3);
  youshang = analogRead(A4);
  delay(500);
  Serial.print("A1：");
  Serial.print(zouxia);
  Serial.print("******");
  Serial.print("A2：");
  Serial.print(zoushang);
  Serial.print("******");
  Serial.print("A3：");
  Serial.print(youxia);
  Serial.print("******");
  Serial.print("A4：");
  Serial.println(youshang);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import time


adc34 = machine.ADC(machine.Pin(34))
adc35 = machine.ADC(machine.Pin(35))
adc36 = machine.ADC(machine.Pin(36))
adc39 = machine.ADC(machine.Pin(39))
while True:
    print(' A1: ',end ="")
    print(adc34.read_u16(),end ="")
    print(' A2: ',end ="")
    print(adc35.read_u16(),end ="")
    print(' A3: ',end ="")
    print(adc36.read_u16(),end ="")
    print(' A4: ',end ="")
    print(adc39.read_u16())
    time.sleep_ms(200)
