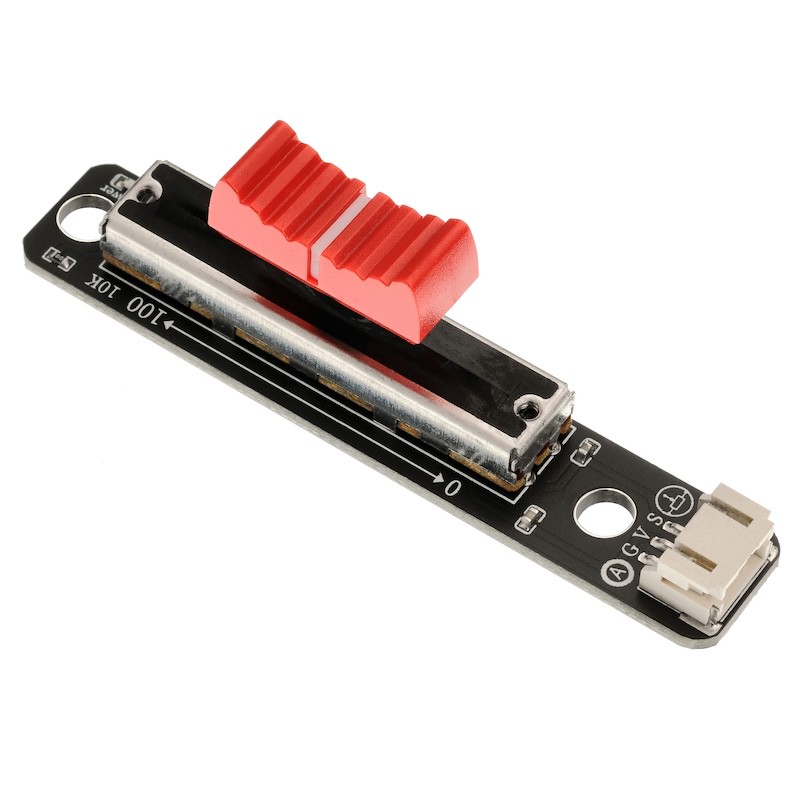

1、介紹

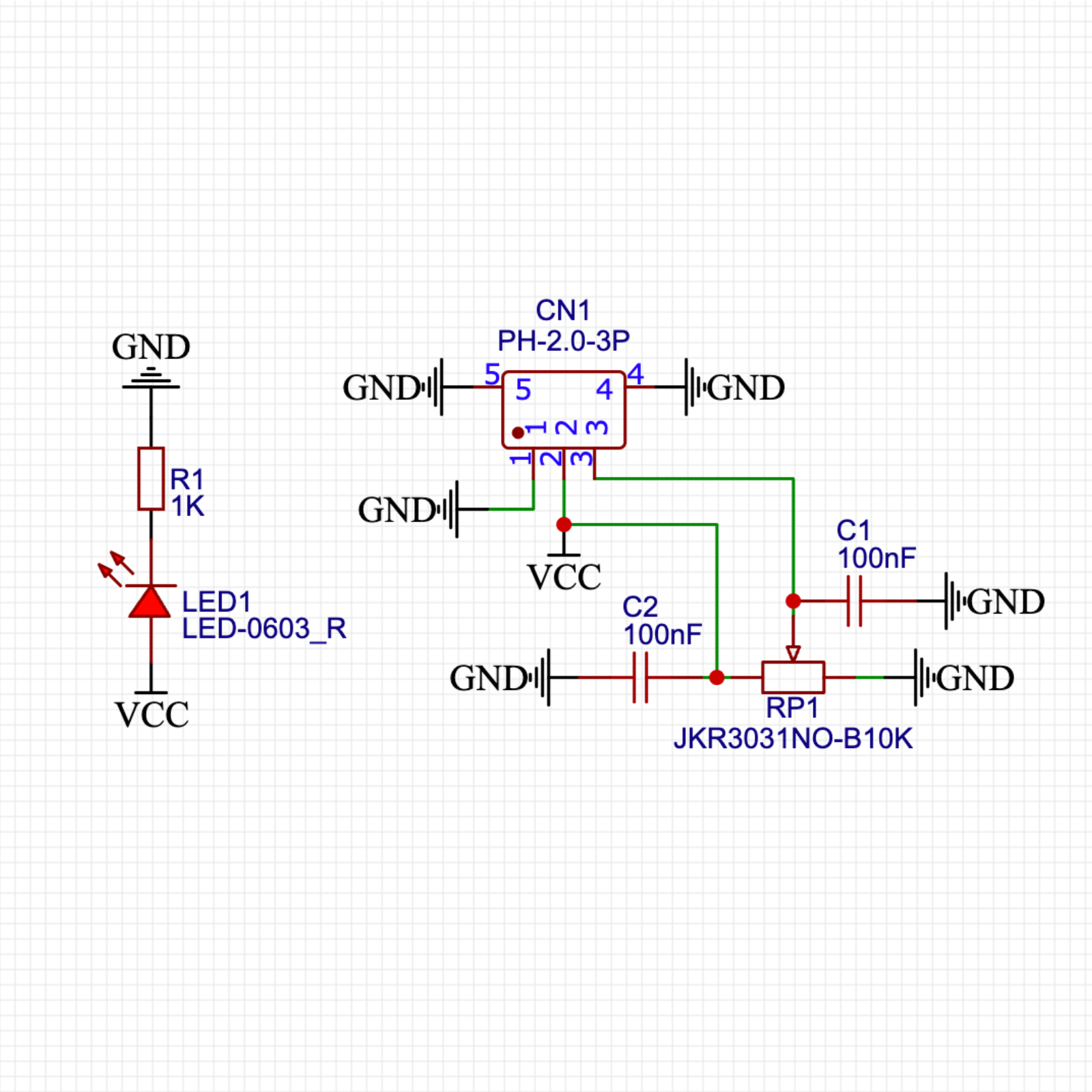

2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND（電源輸入負極） |
V | VCC（電源輸入正極） |
S | 模擬信號引腳 |
供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：雙螺絲固定

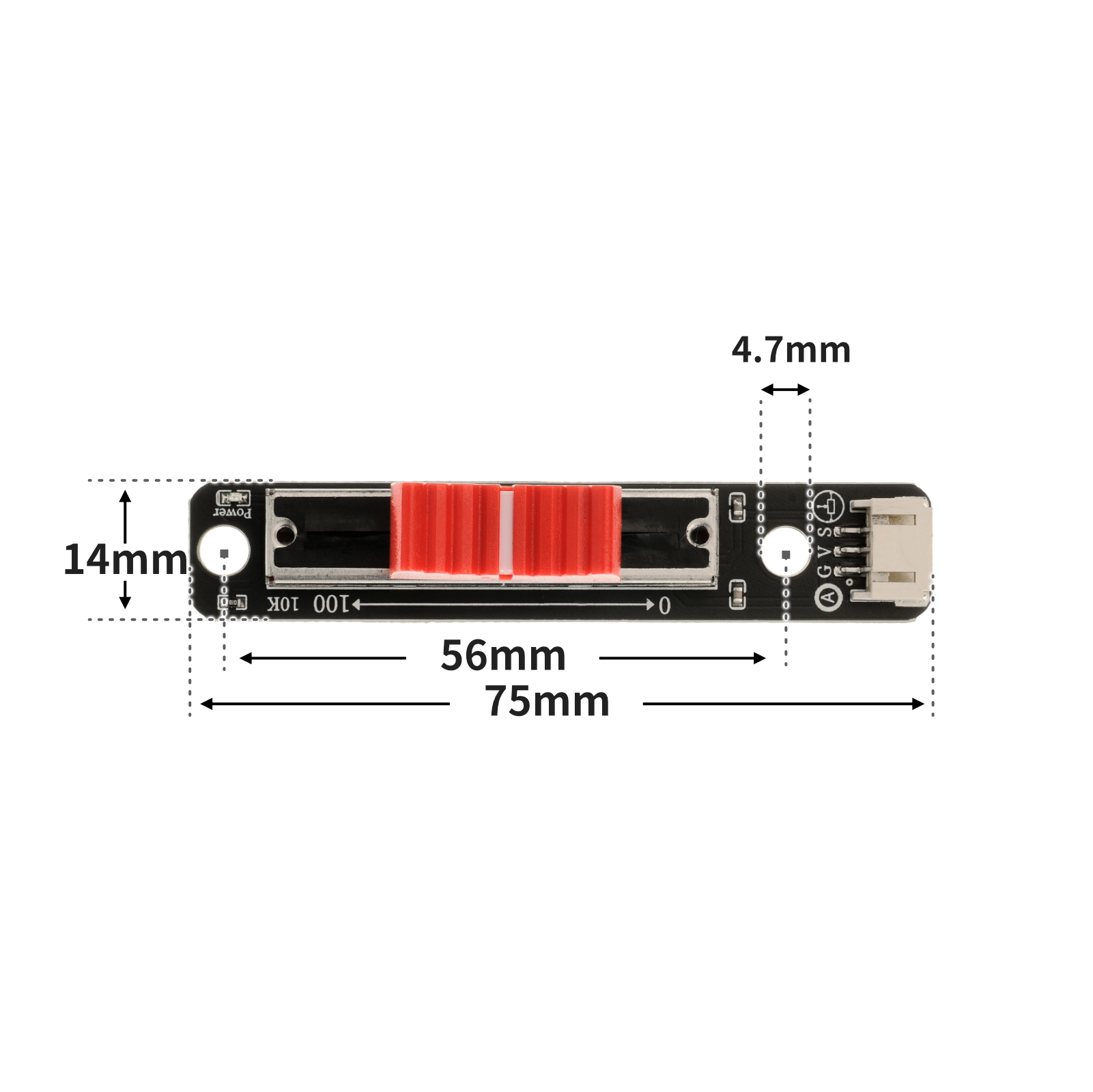

4、電路板尺寸
5、Arduino IDE示範程序點這裡返回目錄
ArduinoUNO圖形化示例程式：
volatile int sensorValue;
void setup(){
Serial.begin(9600);
sensorValue = 0;
pinMode(A0, INPUT);
}
void loop(){
//滑动电位器接A0；
sensorValue = analogRead(A0);
Serial.print("SensorValue is:");
Serial.println(sensorValue);
delay(100);
}ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：
import machine
import time
adc32 = machine.ADC(machine.Pin(32))
while True:
print(adc32.read_u16())
time.sleep_ms(100)
6、米思齊Mixly示例程式（圖形化語言）

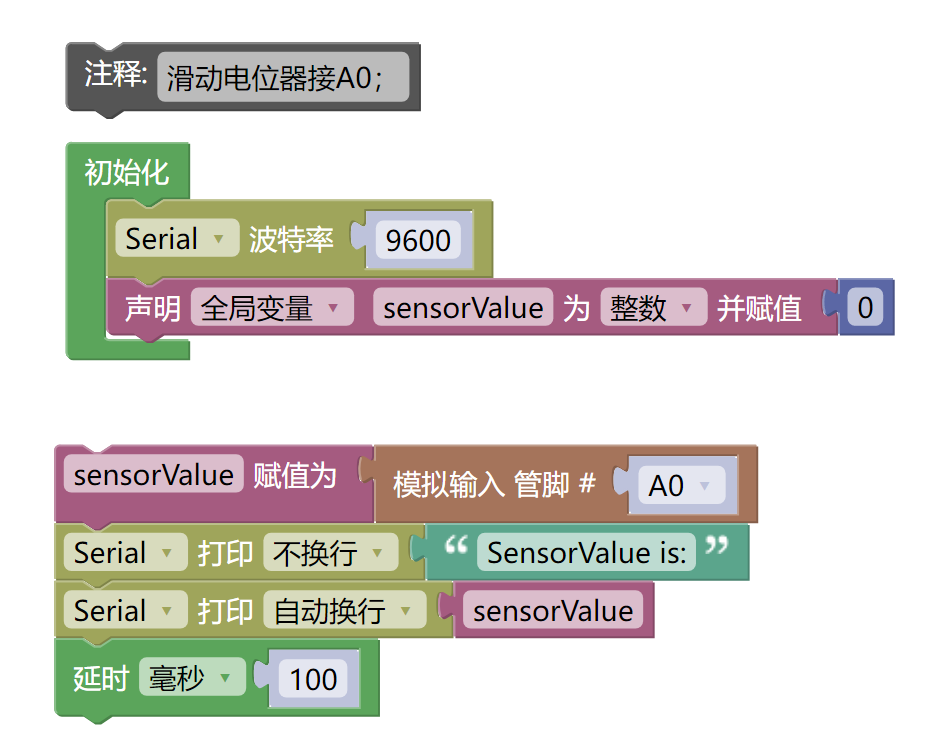

ArduinoUNO圖形化示例程式：點擊下載

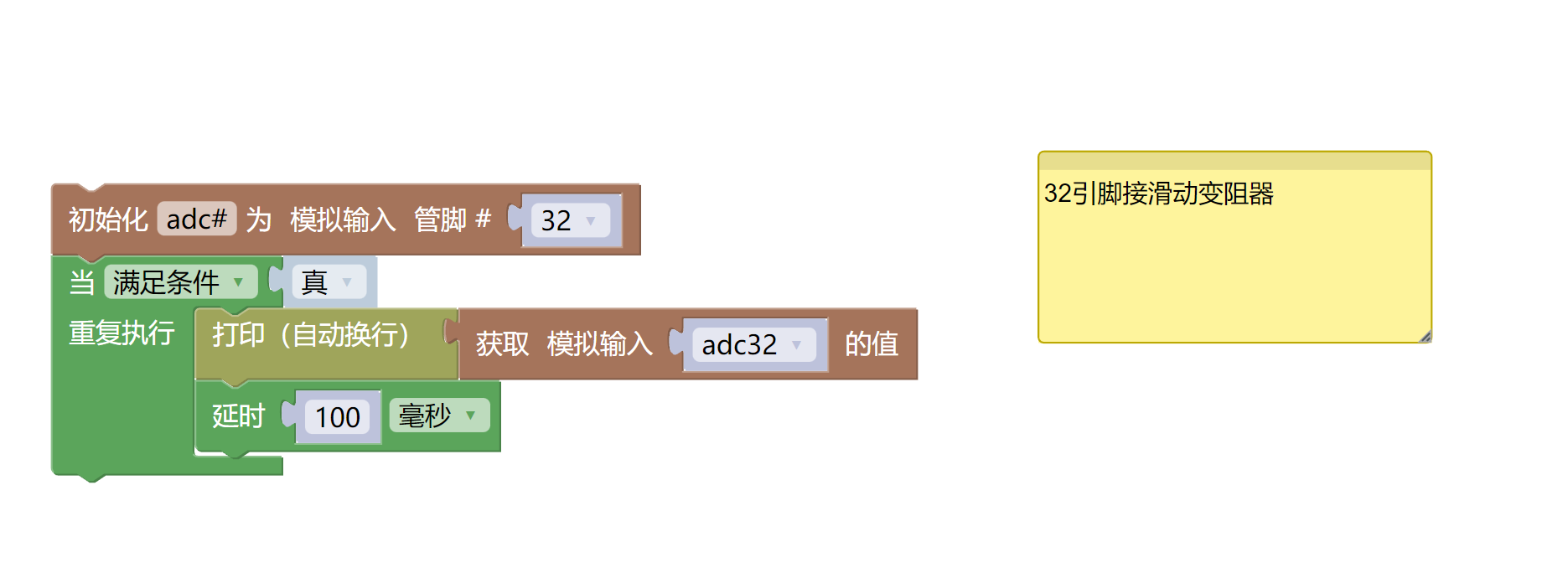

ESP32 Python圖形化示例程式：點擊下載
7、測試環境搭建
Arduino UNO 測試環境搭建
準備配件：
UNO-R3 開發板 *1
UNO-R3 P 扩展板 *1
USB type-c 資料線 *1
旋轉編碼器模塊（HS-S25L）*1
PH2.0 3P雙頭端子線 *1

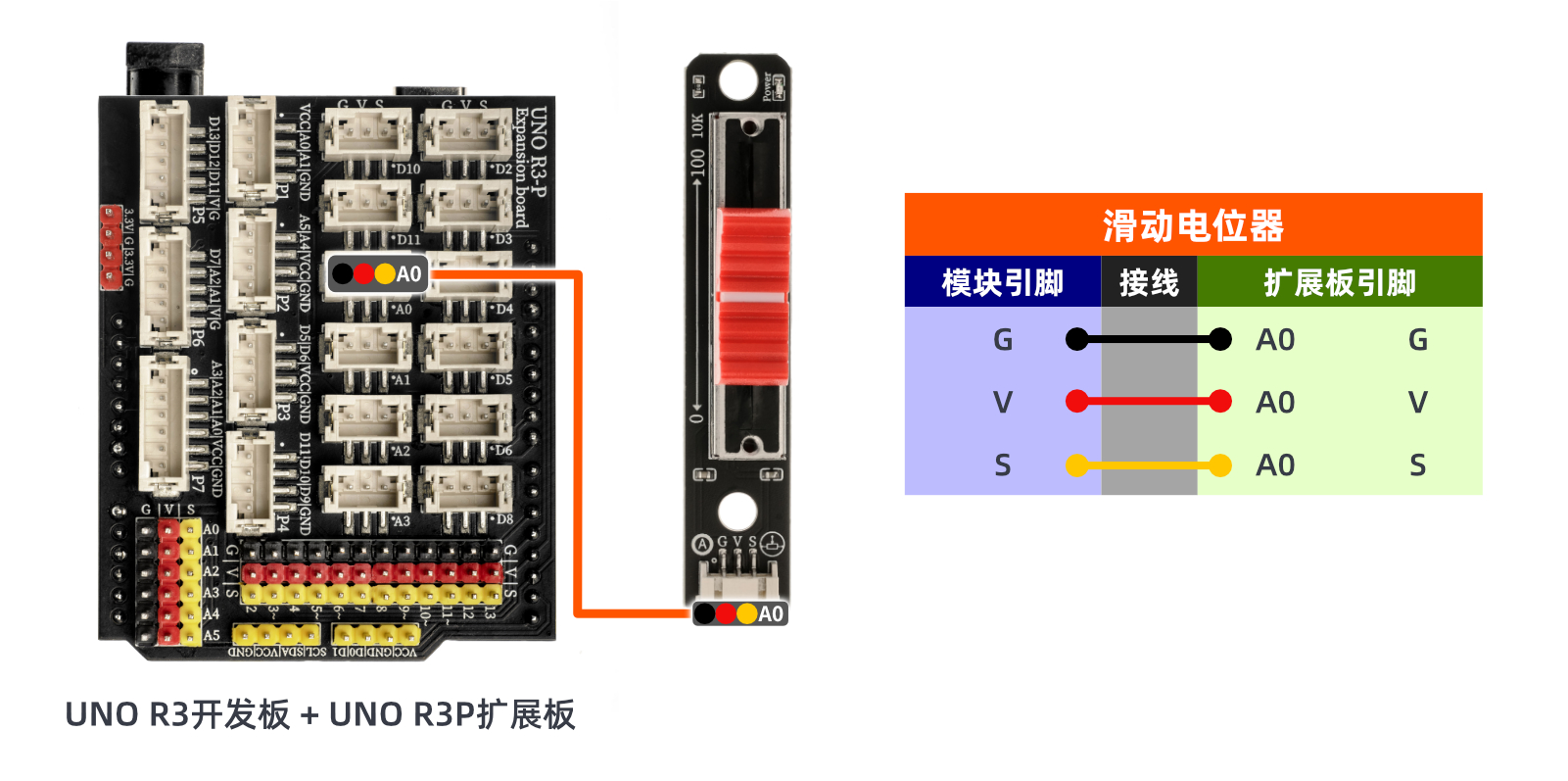

電路接線圖：
ESP32 Python 測試環境搭建
8、視頻教學
Arduino UNO視頻教學:點擊查看
ESP32 Python視頻教學：

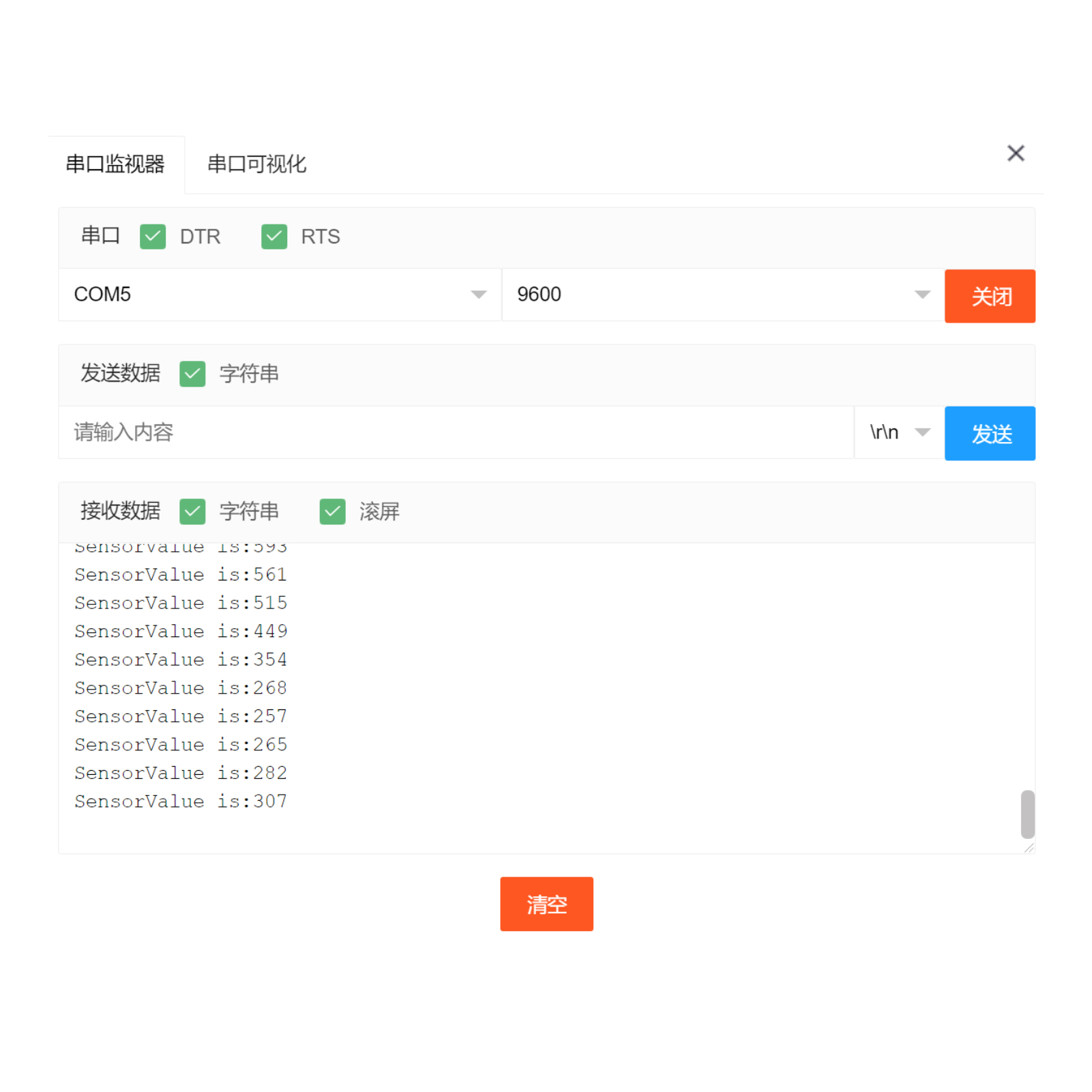

9、測試結論
Arduino UNO測試結論：
通過滑動變阻器的滑輪，即可看到監視窗口輸出的模擬值數值發生變化。
ESP32 Python測試結論：通過滑動變阻器的滑輪，即可看到監視窗口輸出的模擬值數值發生變化。
