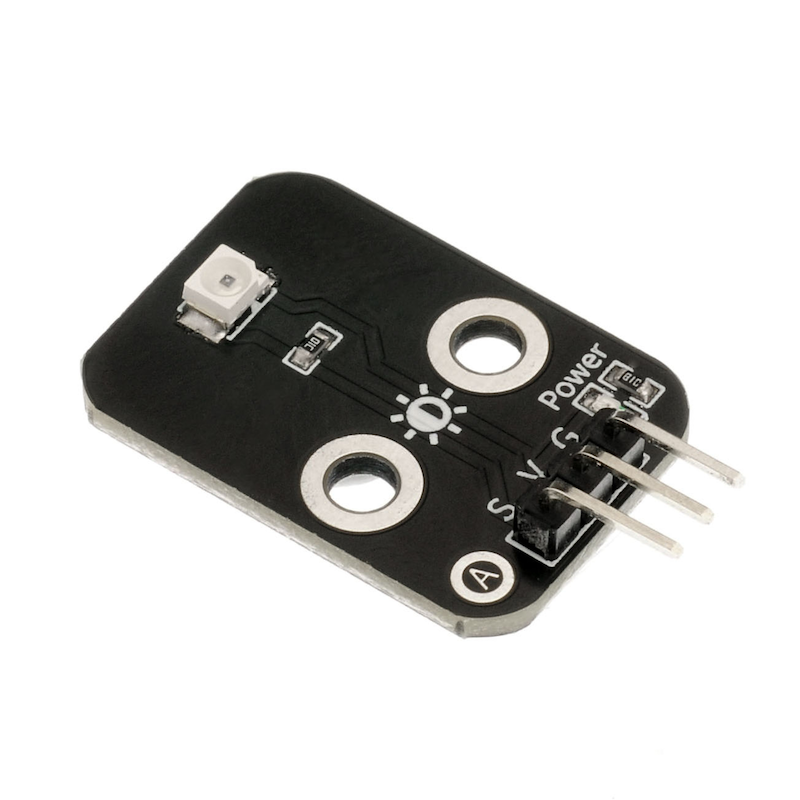

1、介紹
環境亮度感應器，又稱環保型光敏電阻。替代光敏電阻CdS，符合RoHS指令/無鉛/無鎘。特製濾光環氧樹脂封裝，光譜反應特性類似於人眼；隨光照度變化線性輸出；具有一定的溫度穩定性；低暗電流，低工作照度；可廣泛應用於各種光控電路，比如控制和調節燈光，調節背景光，如電視，PDA，相機，LCD/LED 視器和手機等；控制玩具和照明設備。環境亮度感應器對環境光線最敏感，一般用來檢測周圍環境的光線亮度等。
2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND（電源輸入負極） |
V | VCC（電源輸入正極） |
S | 模擬信號引腳 |
供電電壓：3.3V / 5V
連接方式：2.54mm排釘
安裝方式：雙螺絲固定

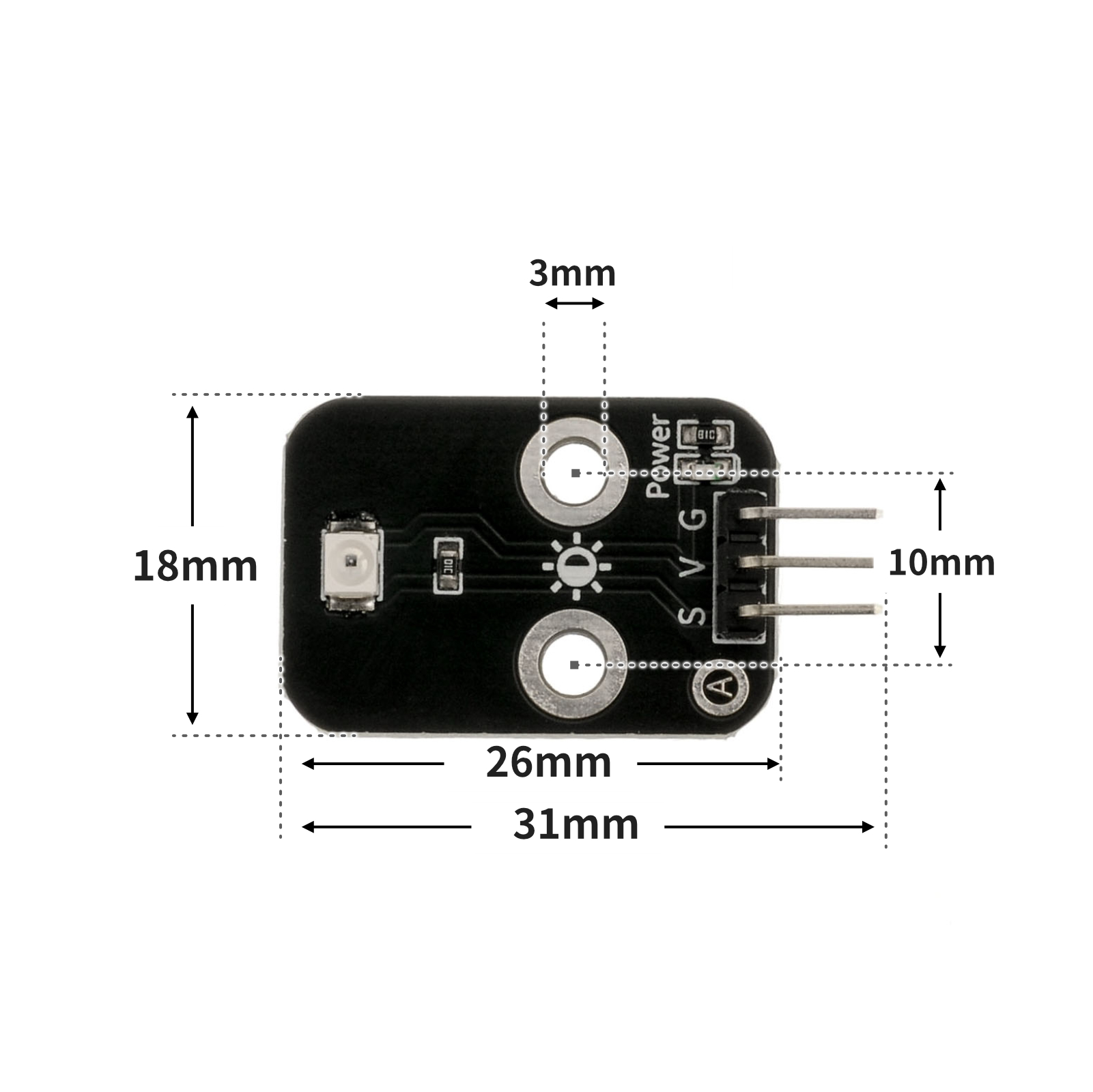

4、電路板尺寸
5、Arduino IDE示範程序
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看
示範程序（UNO開發板）：
volatile int sensorValue;
volatile int light;
void setup(){
sensorValue = 0;
light = 0;
Serial.begin(9600);
pinMode(A0, INPUT);
pinMode(9, OUTPUT);
}
void loop(){
//环境亮度传感器接A0；led灯模块接D9；
//当手遮住光敏传感器时，显示数值将变小，led灯变亮；当光线变强时，显示数值将变大，led灯变暗；
sensorValue = analogRead(A0);
light = (map(sensorValue, 0, 1015, 255, 0));
Serial.print(" A0=");
Serial.print(sensorValue);
Serial.print(" light=");
Serial.println(light);
delay(5);
analogWrite(9, light);
}6、ESP32 Python 示例（適用於Mixly IDE /米思齊）
開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看
示例程式（ESP32-Python）：
import machine
from mixpy import math_map
value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))

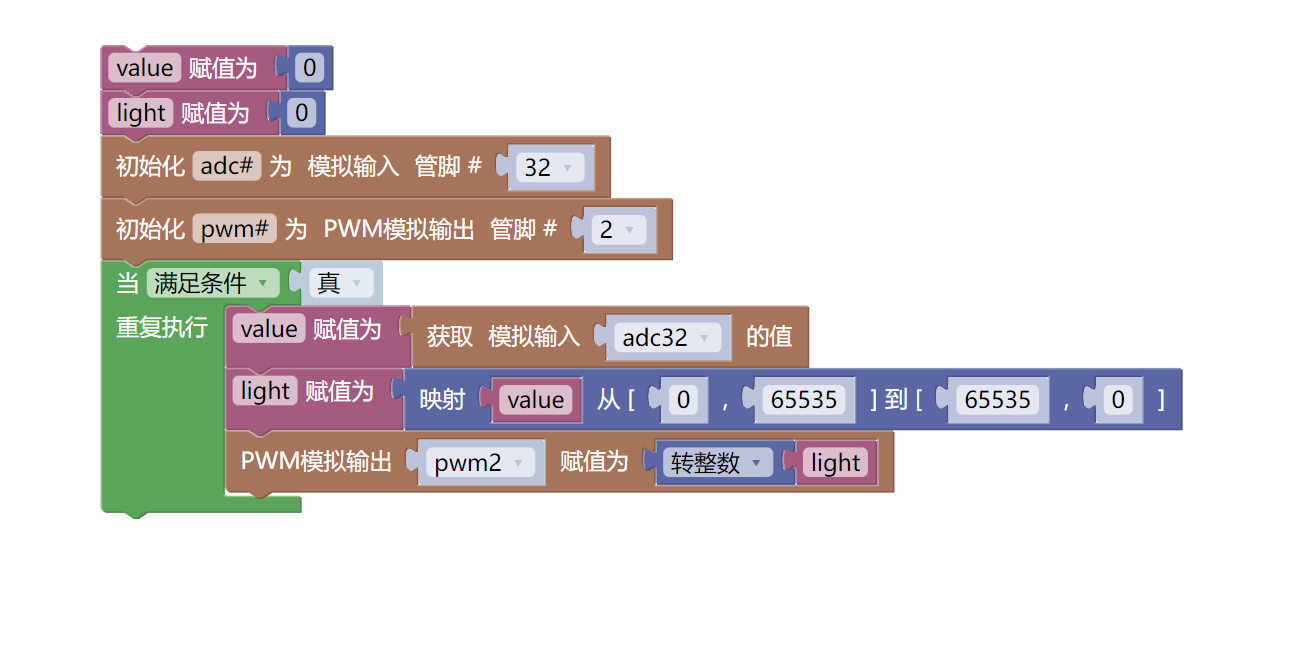

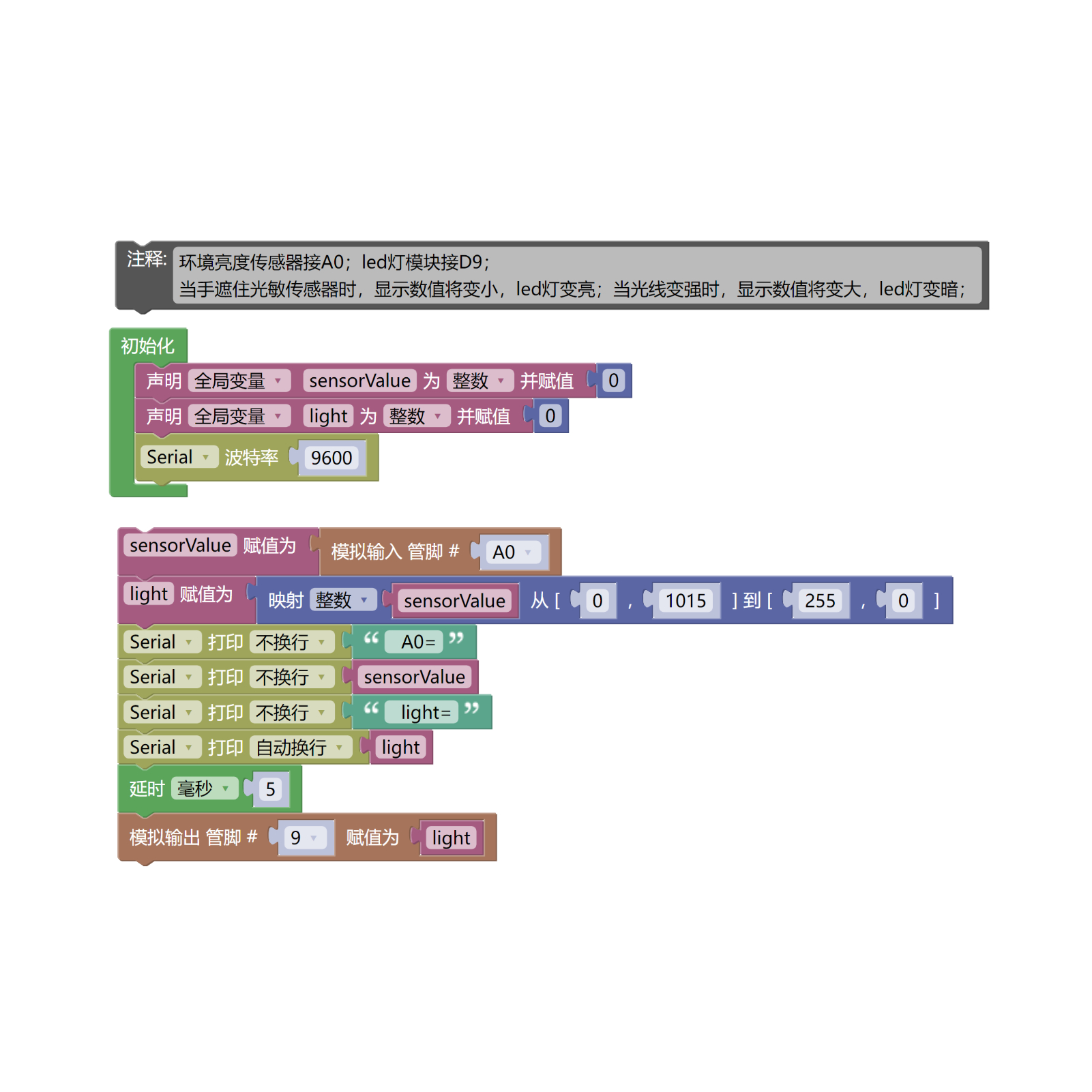

pwm2.duty_u16(int(light))7、米思齊 Mixly 示例程式（圖形化語言）
示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看
示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看
8、測試環境搭建
Arduino UNO 測試環境搭建
準備配件：
HELLO STEM UNO R3 PRO 開發板 *1
USB type-c 資料線 *1
LED燈模塊（HS-F08A）*1
環境亮度感應器模組（HS-S20B）*1
1P母對母杜邦線 *6條 或 3P母對母杜邦線 *2條

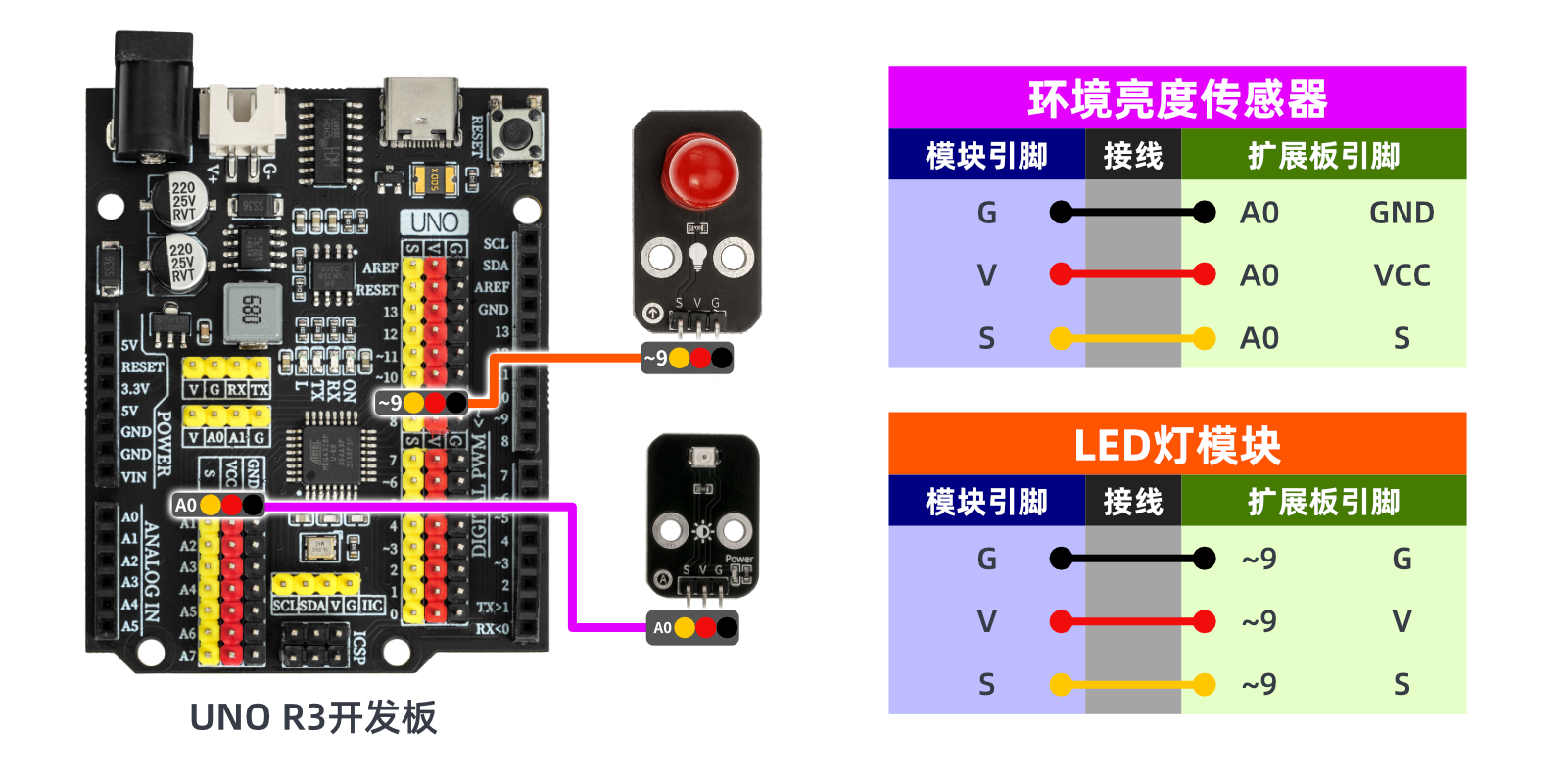

電路接線圖：
ESP32 測試環境搭建
準備配件：等更新...
電路接線圖：等更新...
9、視頻教學
視頻教學：點擊查看

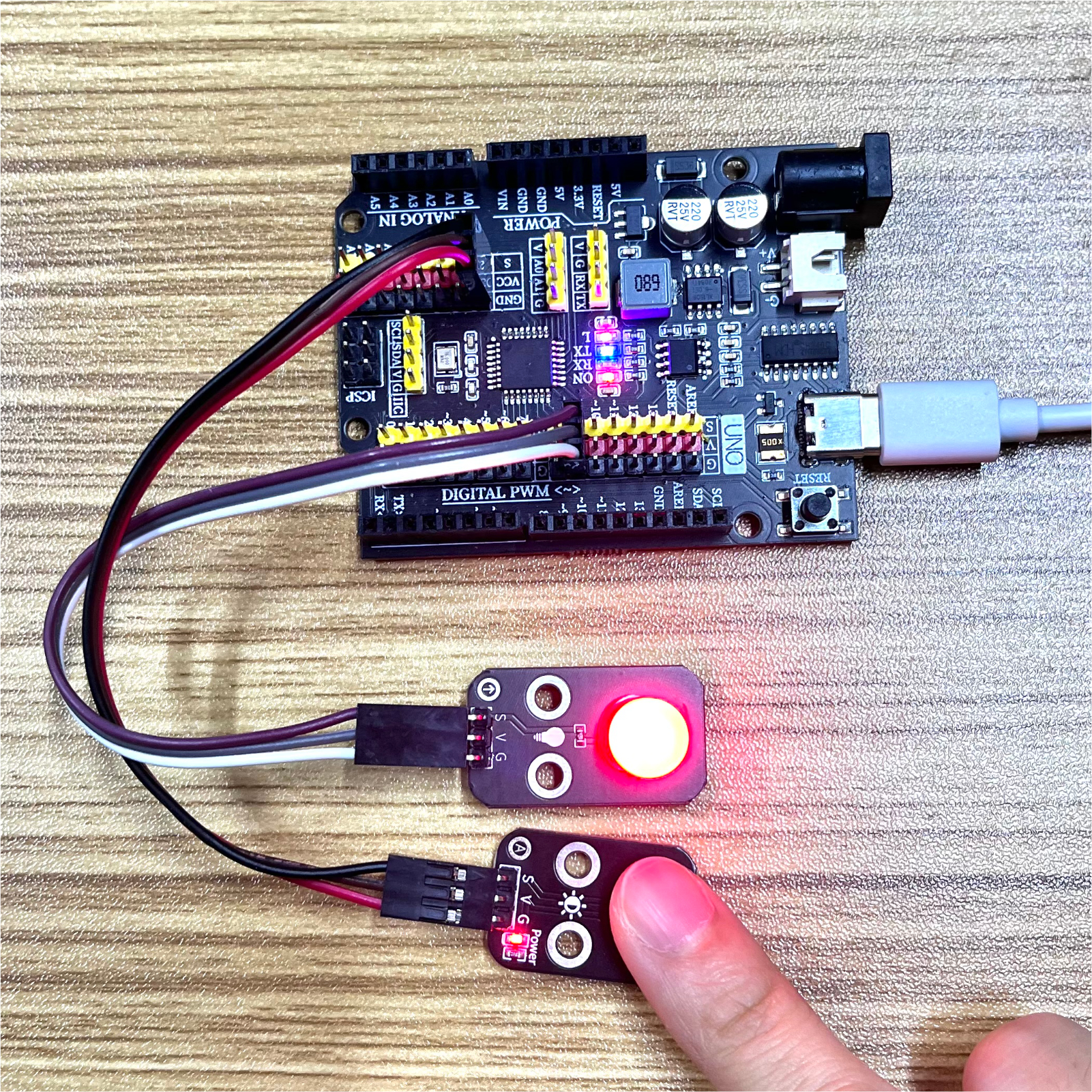

10、測試結果

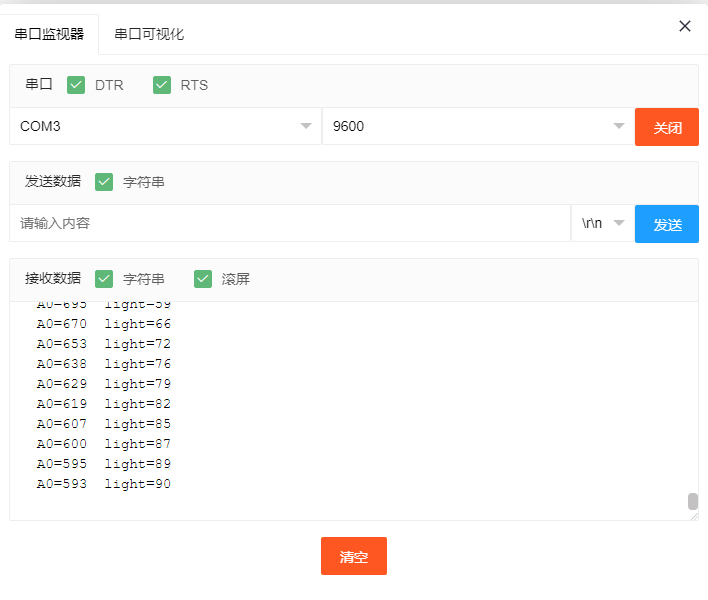

Arduino UNO 混试结果：
環境亮度感應器就是一個光敏電阻與一個電阻串聯分壓，而我們讀取的模擬值就是分壓出來的電壓值，周圍環境光線的亮度強時所讀取的電壓值就越高，相反周圍環境光線的亮度低時所讀取的電壓值就愈低。由此可見，在白天或者強光下，LED不亮或者燈光很暗；在黑夜下，LED亮起。我們可以根據使用場景通過串口輸出值編寫程式，使光控燈更智能。
