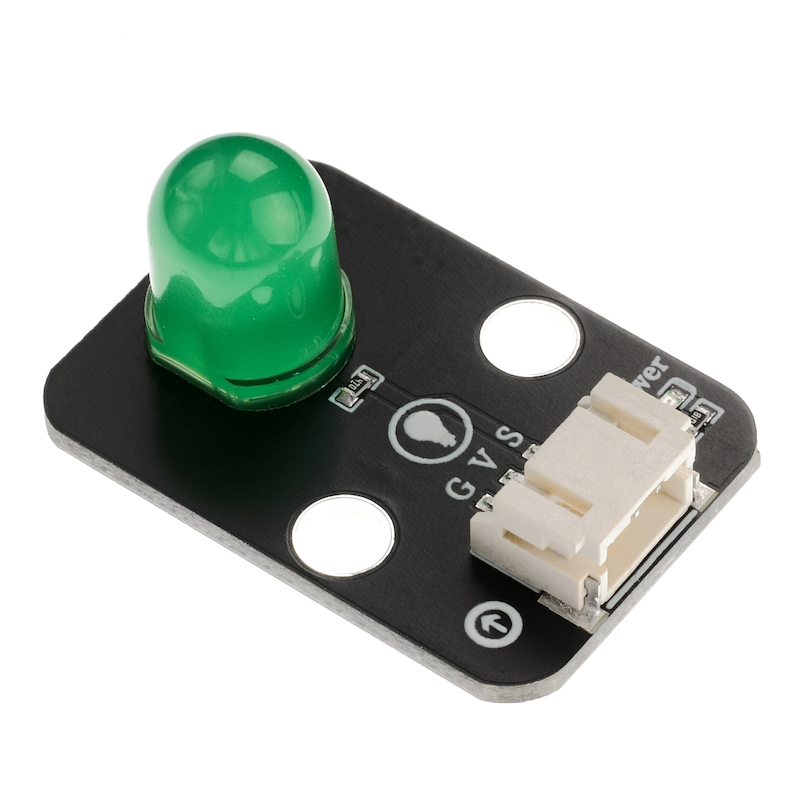

HS-F08-L LED燈模組

1、介紹

LED燈也叫做發光二極管，由混合化合物製成，即鎓（Ga），砷（AS），磷（P）。 磷化鎵二極管發紅光，磷化鎵二極管發綠光，碳化矽二極管發黃光。發光二極管的反向擊穿電壓為 5v。其正伏安特性曲線太陡，必須與限流電阻串聯，以便在使用時控制流過管道的電流。

2、原理圖

LED燈-HS-F08-L 原理圖點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 3P端子線

• 安裝方式：雙螺絲固定

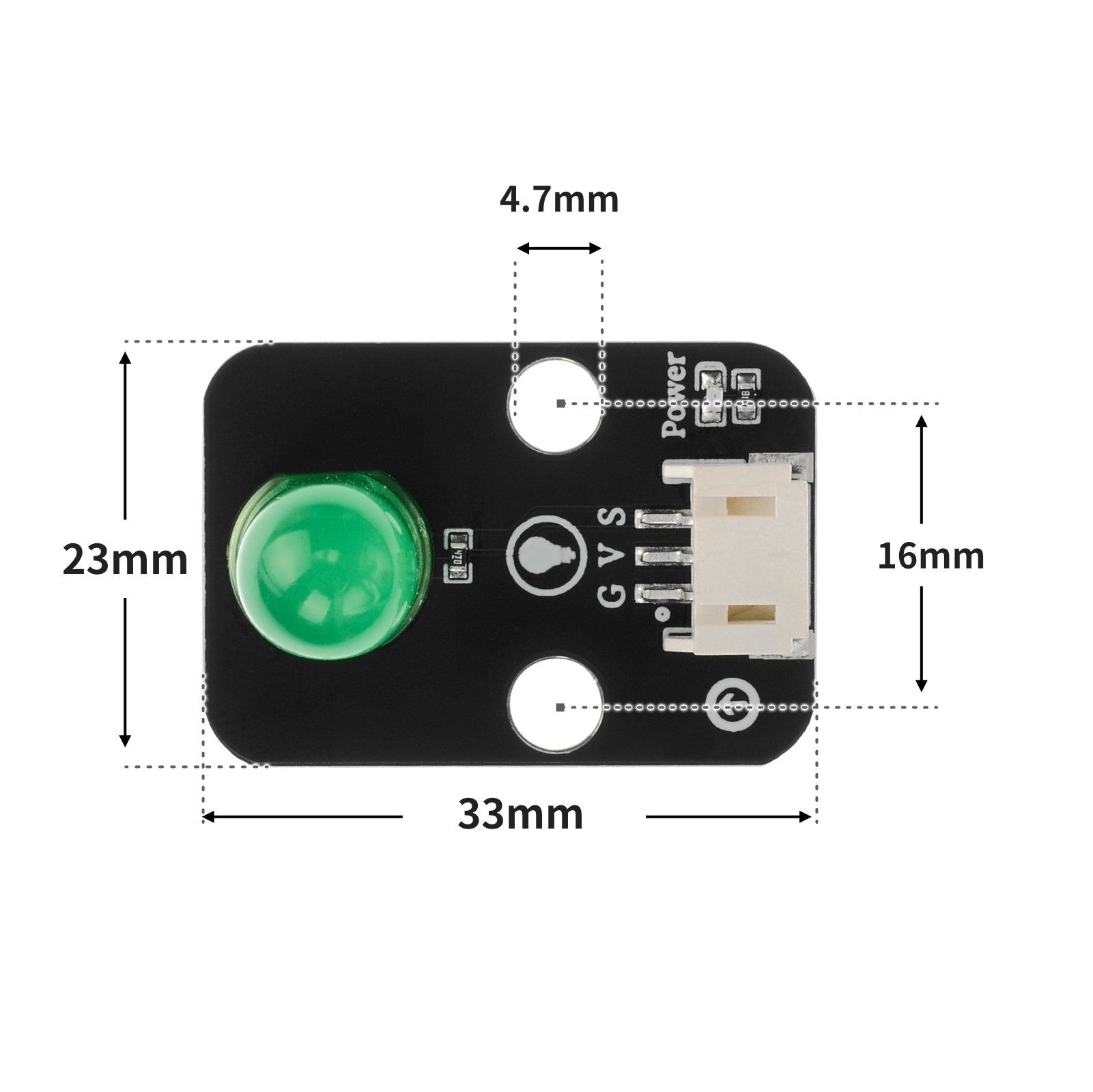

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

int ledPin=6; //定义数字9引脚为控制LED的引脚
void setup()
{
    pinMode(ledPin,OUTPUT);    //设置数字9口模式，OUTPUT：输出模式
}
void loop()
{
    digitalWrite(ledPin,HIGH); //HIGH设置为5V左右 PIN9
    delay(1000);               //设置延迟时间，1000 = 1S
    digitalWrite(ledPin,LOW);  //LOW设置为5V左右 PIN9
    delay(1000);               //设置延迟时间，1000 = 1S
}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep(1)
pin2.value(0)
time.sleep(1)

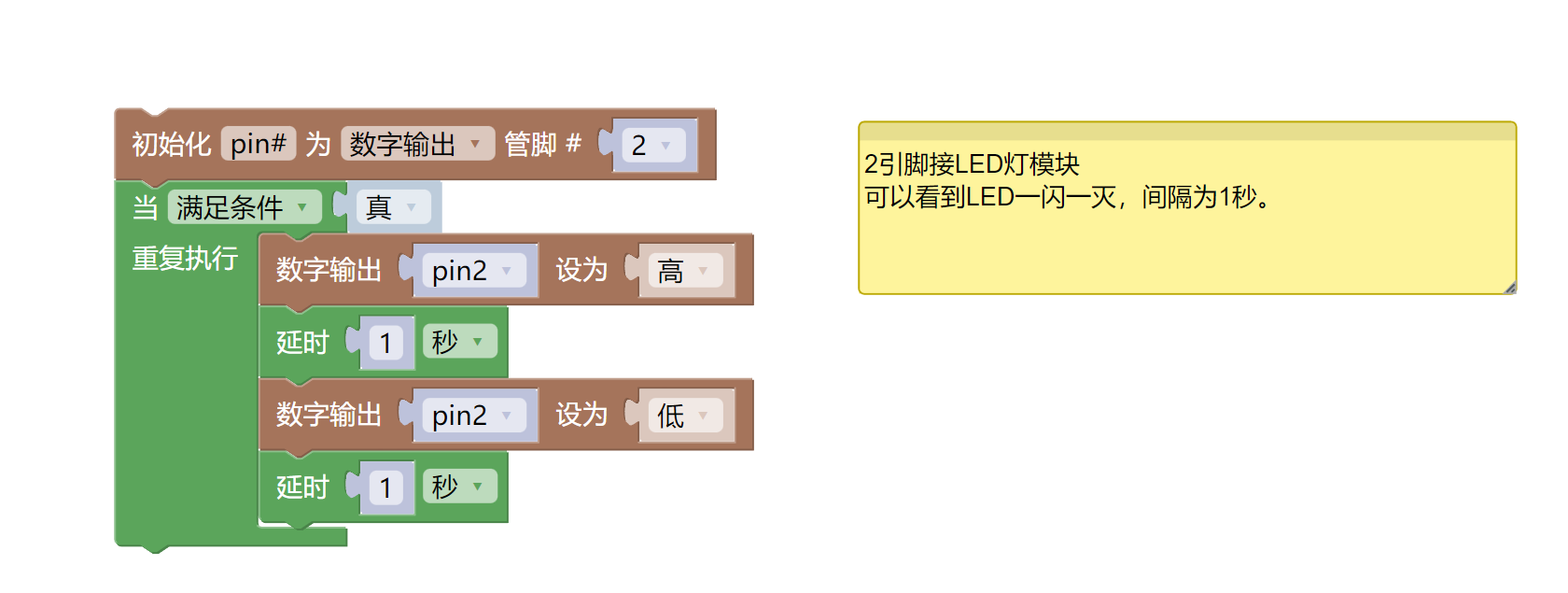

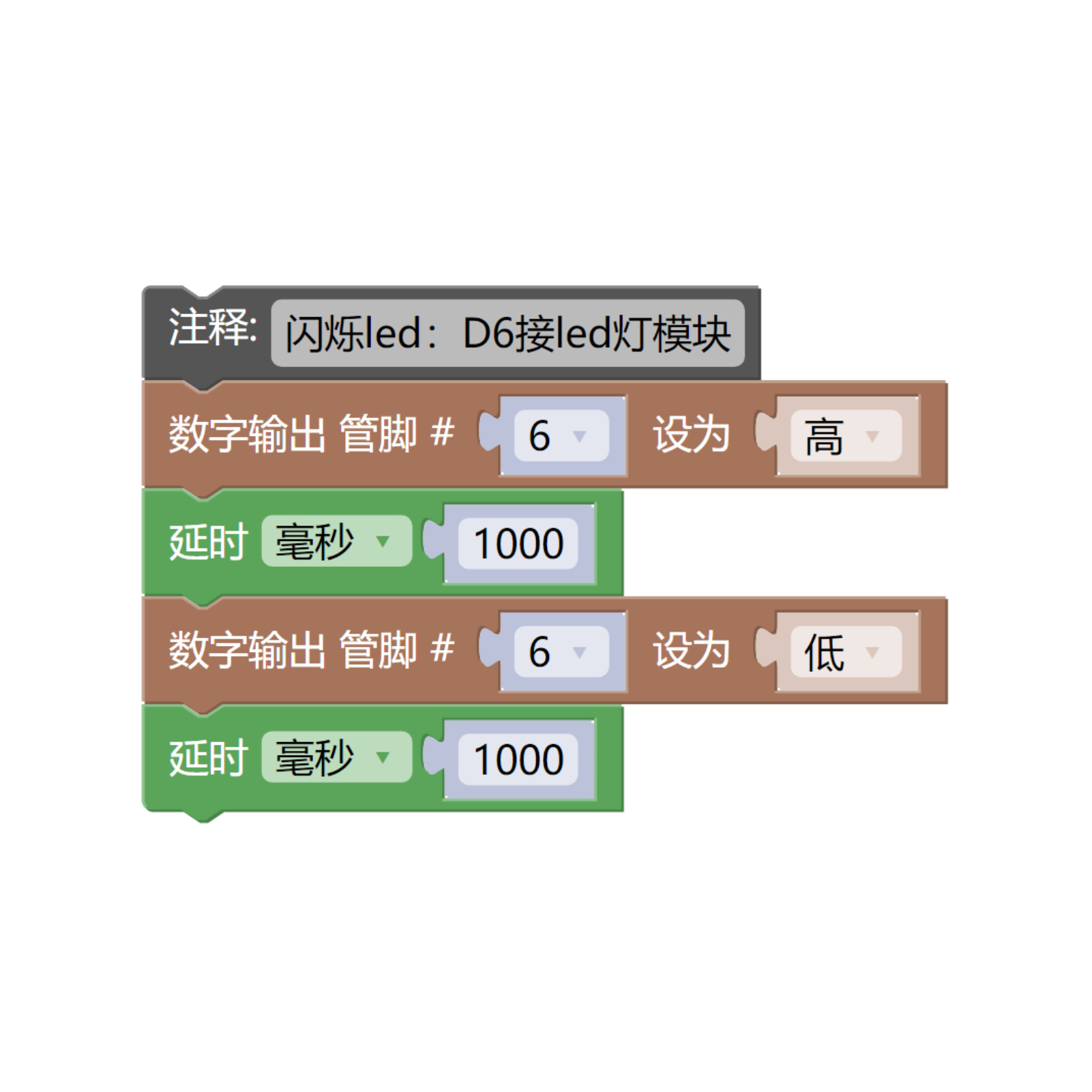

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 PRO 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• LED燈模塊（HS-F08L）*1

• PH2.0 3P雙頭端子線 *1

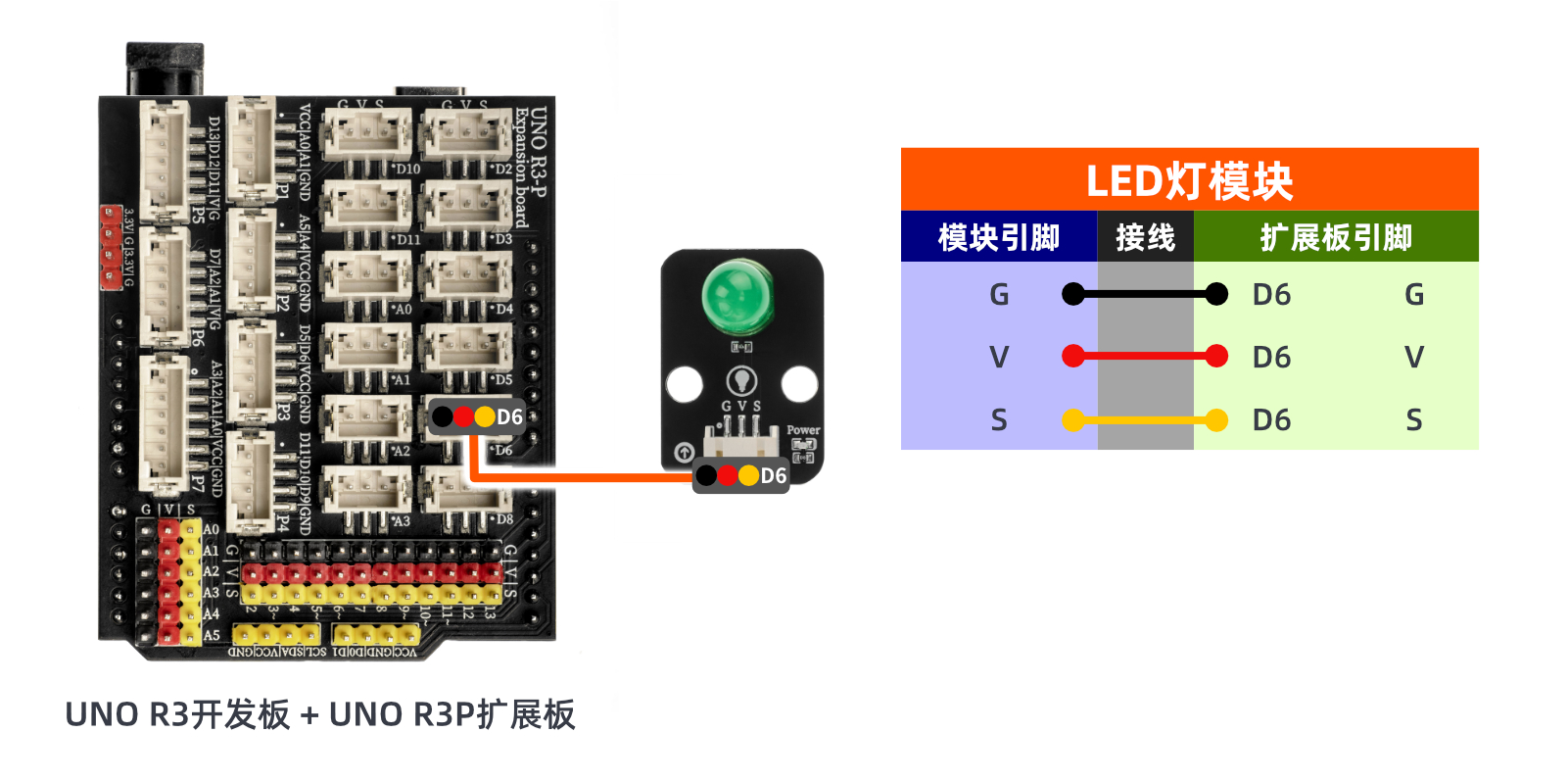

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：待更新

10、測試結果

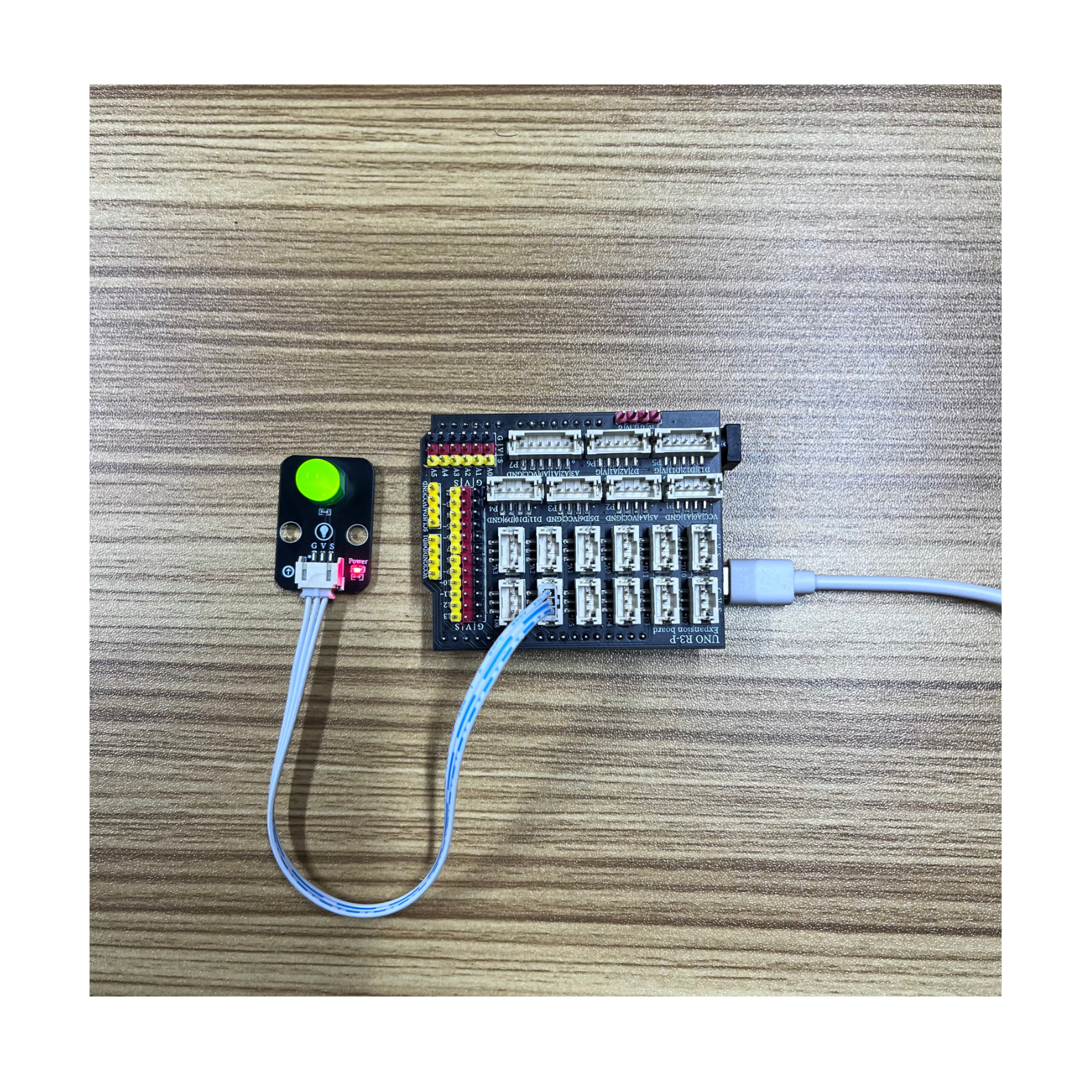

Arduino UNO測試結論：

器件連接好線之後，將上述程序上傳到 UNO R3 PRO 開發板之後，將會發現 LED 灯會以亮 1 秒滅1秒的頻率閃爍，達到了我們想要的效果。

ESP32 Python測試結論：

器件連接好線之後，將上述程序上傳到 UNO R3 PRO 開發板之後，將會發現 LED 灯會以亮 1 秒滅1秒的頻率閃爍，達到了我們想要的效果。
