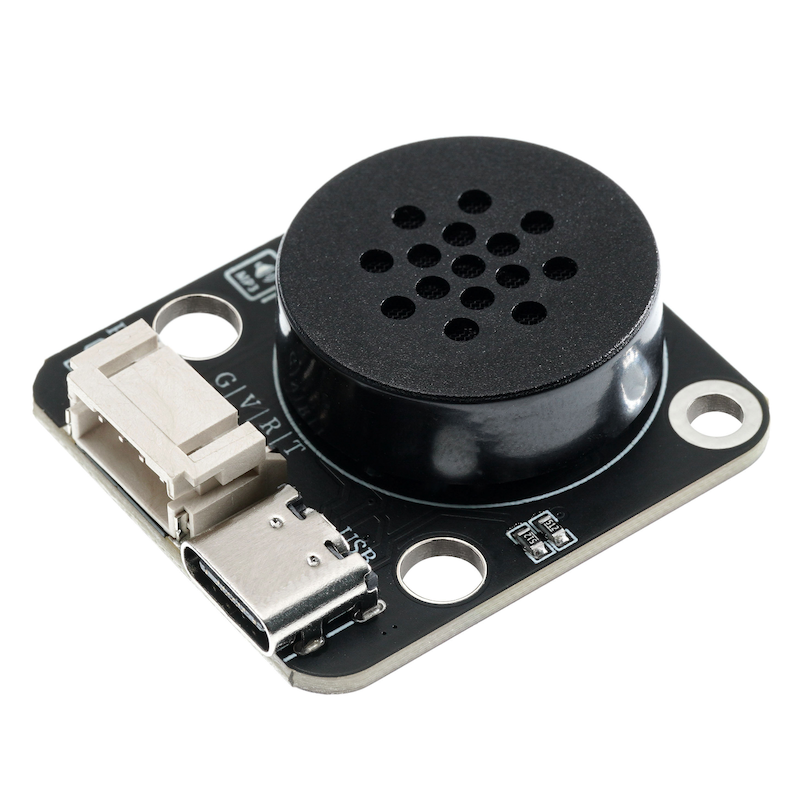

HS-S49A-PL MP3语音播报模块

1、介绍

GD3800 MP3语音模块内置16MB存储空间，无需外接SD卡，若一个音效以秒计算，16M的内存可以存储多个音效供您选用。存储方式和使用U盘一样简单，可随时更新模块内的音效。使用上非常的简单，使用PH2.0接口，减少了接线的烦恼；支持MP3、WAV音频格式，可做指定播放，循环播放，单曲循环播放，下一首播放或上一首播放等。该MP3适用于各种需要有音效或者语音的项目，例如：智能小车、气象站、智能家居、车载导航、收费站、安监检测、机器语音导航等等。模块板载喇叭接口，可以直接推动无源小喇叭，使用简单。

2、原理图

HS-S49A-PL-MP3模块 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0端子线

• 安装方式：双螺丝固定/乐高搭建

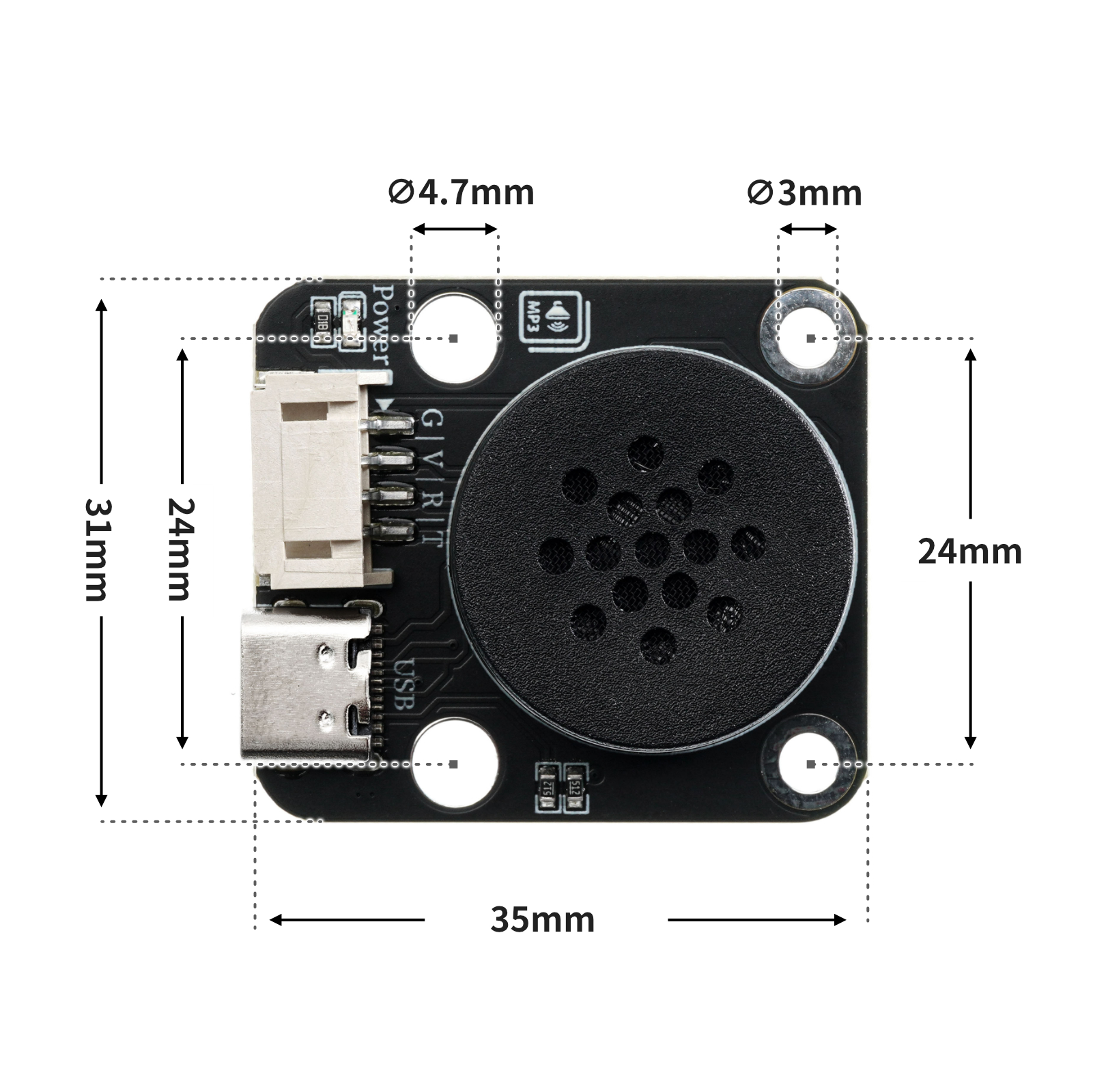

4、电路板尺寸

5、添加Arduino库文件和Mind+库文件

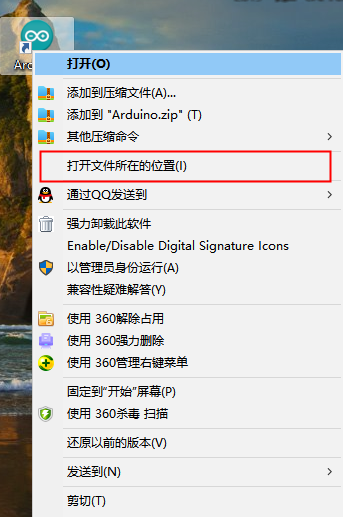

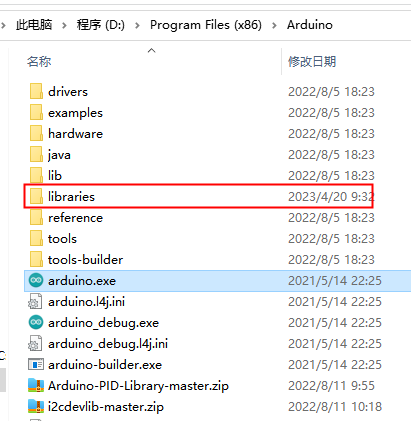

首先找到Arduino库文件夹：

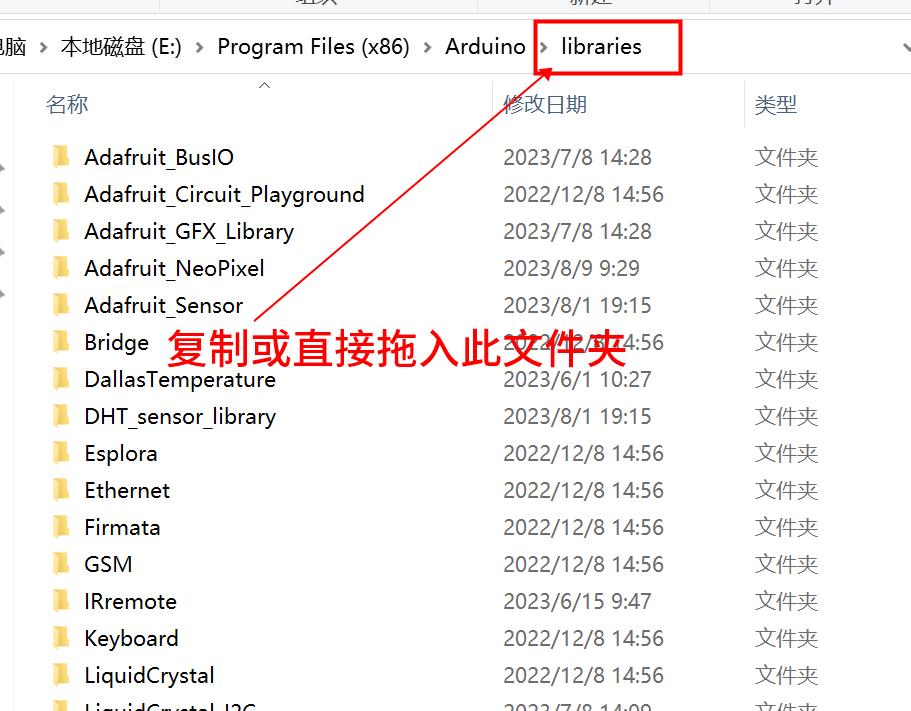

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：

库文件：点击下载

添加Mind+库文件

库文件：点击下载

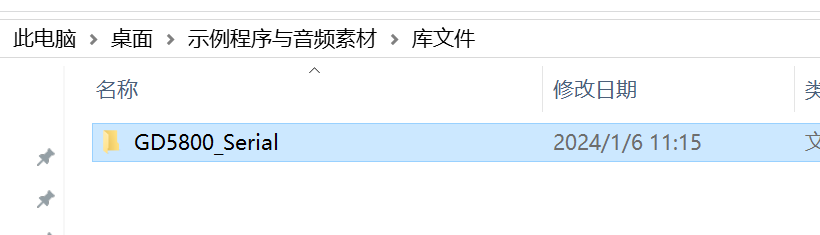

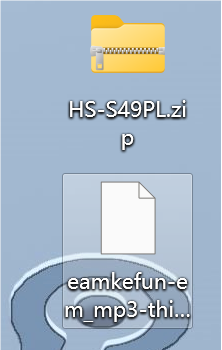

下载后解压文件得到该文件.。

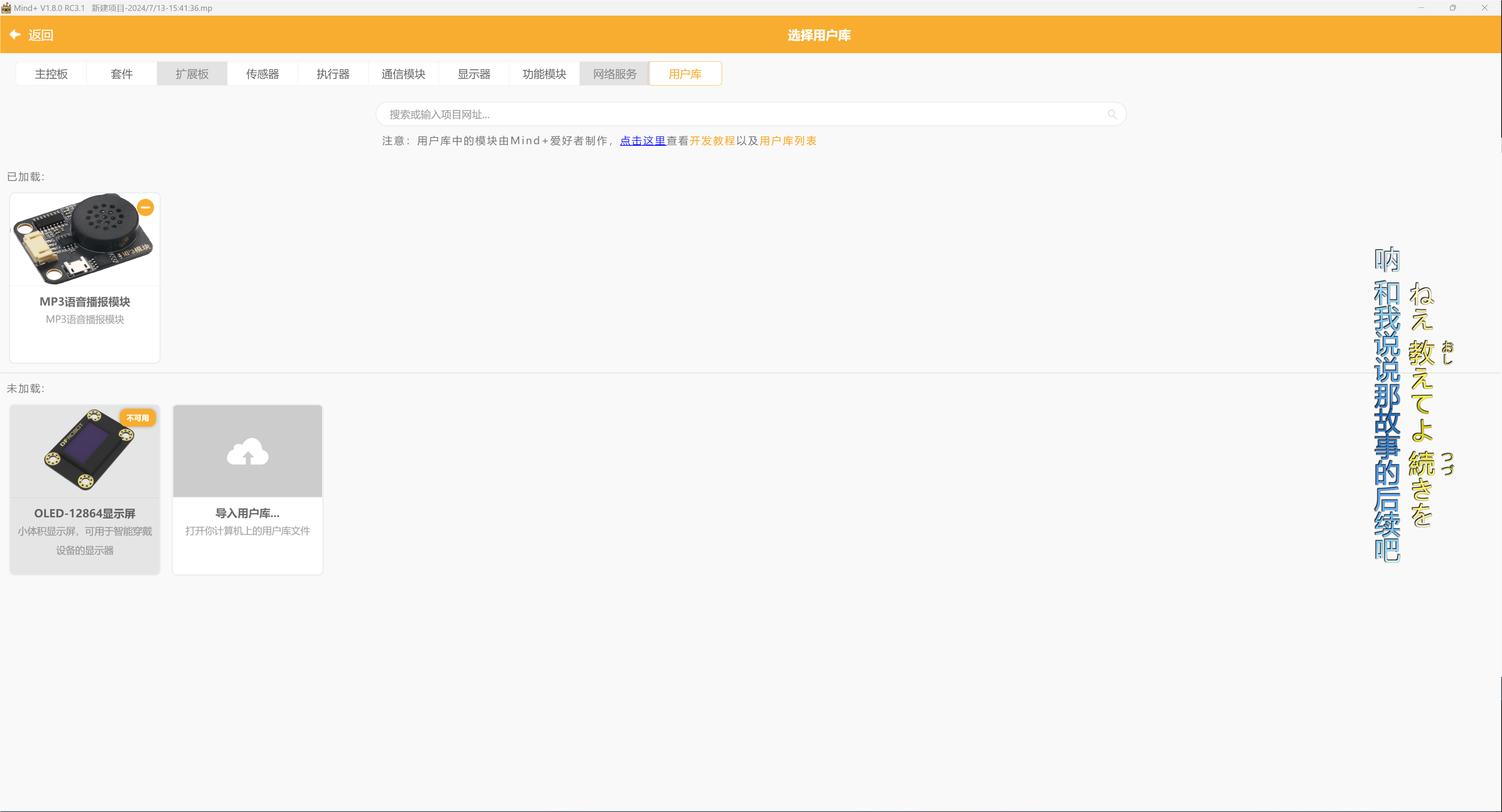

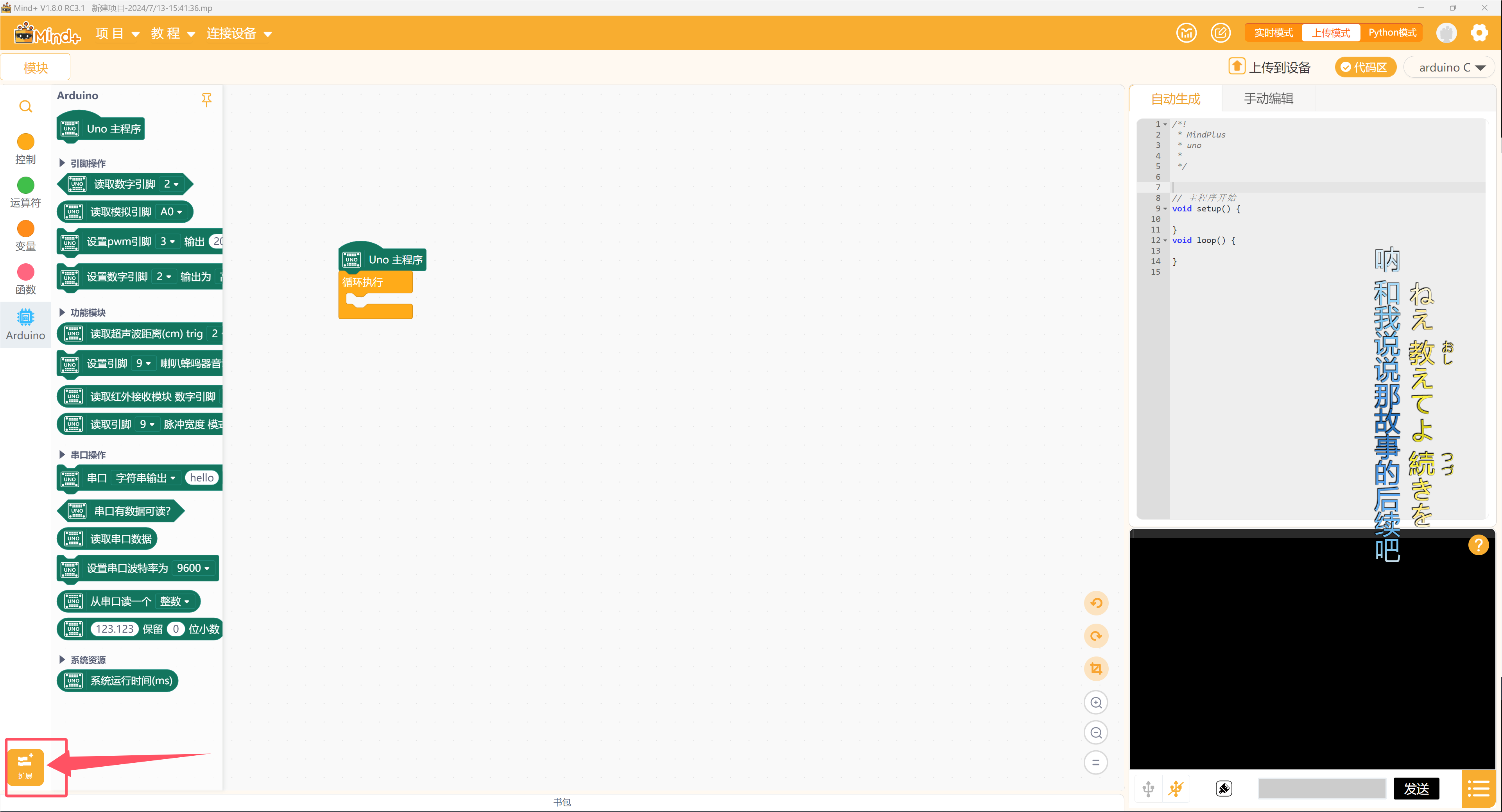

第二步打开mind+扩展库。

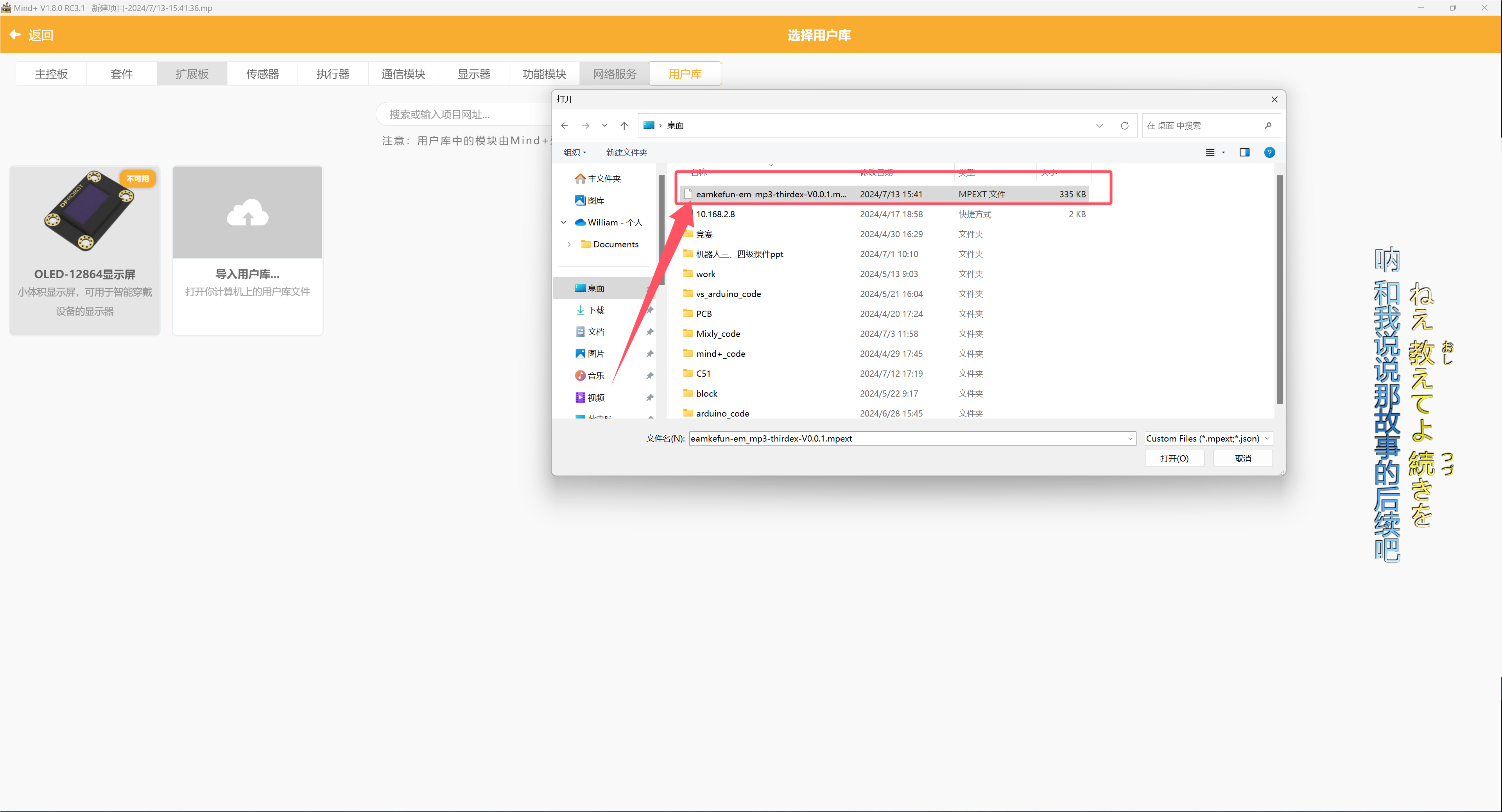

第三步加载库，添加刚刚的文件

最后可以使用了

6、下载存储音频

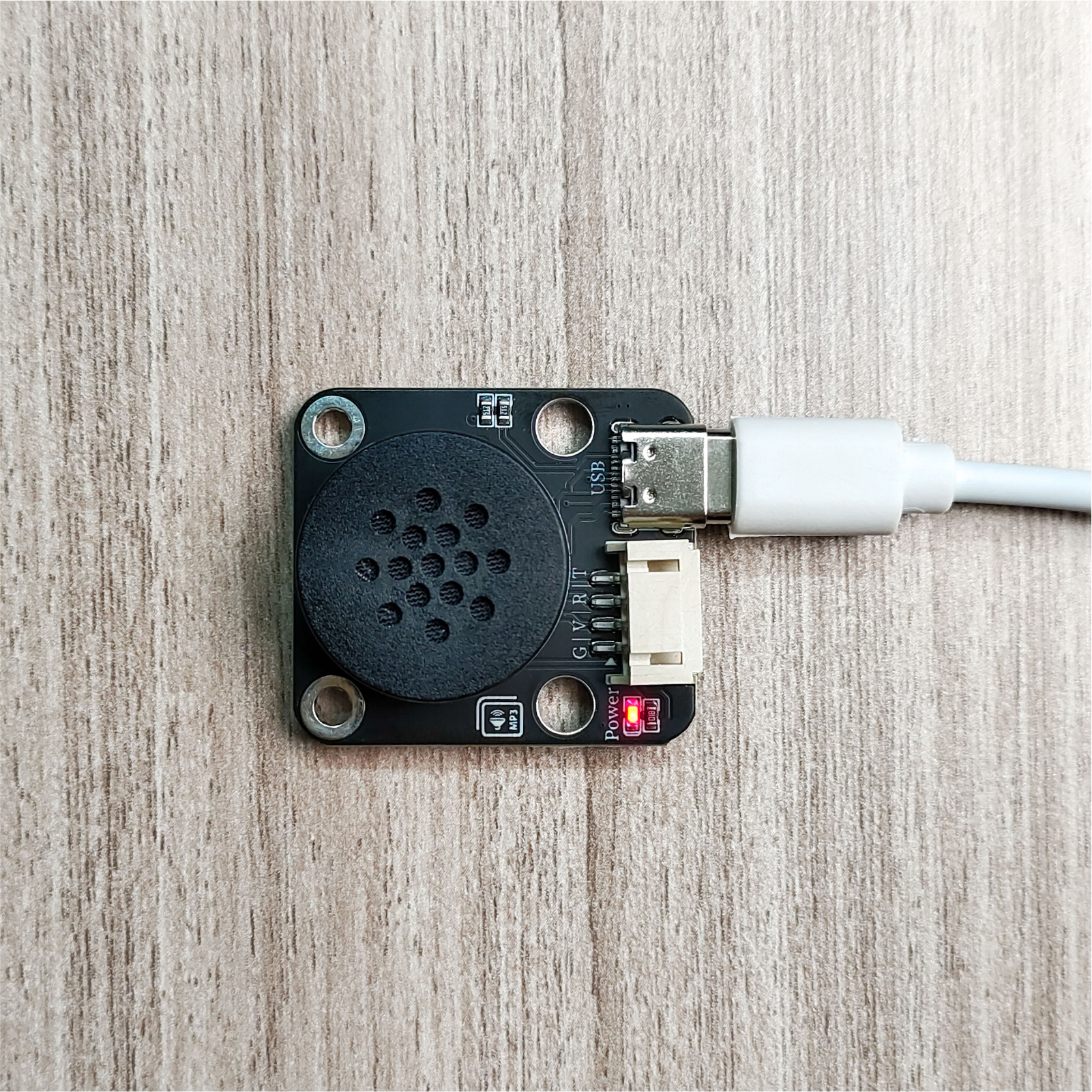

1.将MP3播放模块通过电脑USB接口插在电脑上

2.双击打开我的电脑

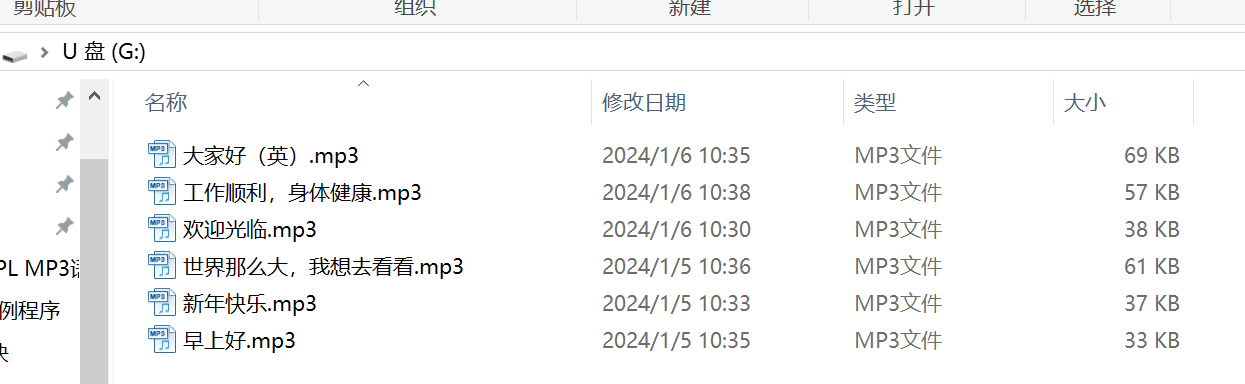

3.复制MP3格式的音频文件粘贴到MP3播放模块移动G盘

音频文件：点击下载

7、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

#include <GD5800_Serial.h>

GD5800_Serial mp356(5, 6);

void setup(){
  mp356.begin(9600);
  delay(1000);
  mp356.setLoopMode(MP3_LOOP_ALL);
  mp356.setVolume(255);
}

void loop(){
  //如上传程序mp3播报出现声音小或者只一曲循环；
  //请给单片机断电再重新给单片机上电。

  mp356.play();

}

8、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


bofang = bytearray(b'\x7e\x02\x01\xef')
shunxuxh = bytearray(b'\x7e\x03\x07\x01\xef')
uart1=machine.UART(1, tx=21, rx=22, baudrate=9600)
uart1.write(bofang)
while True:
    uart1.write(bofang)
    time.sleep(1)

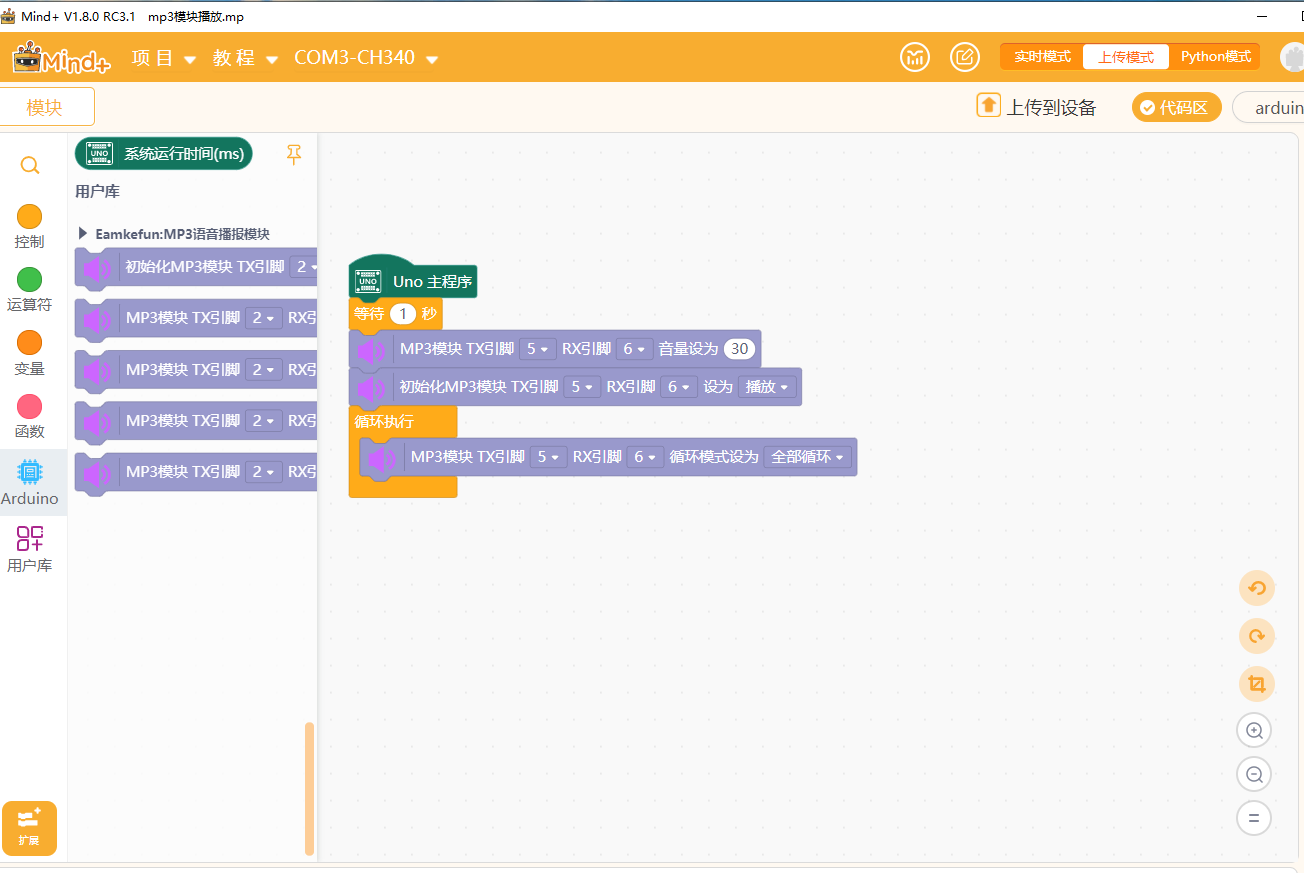

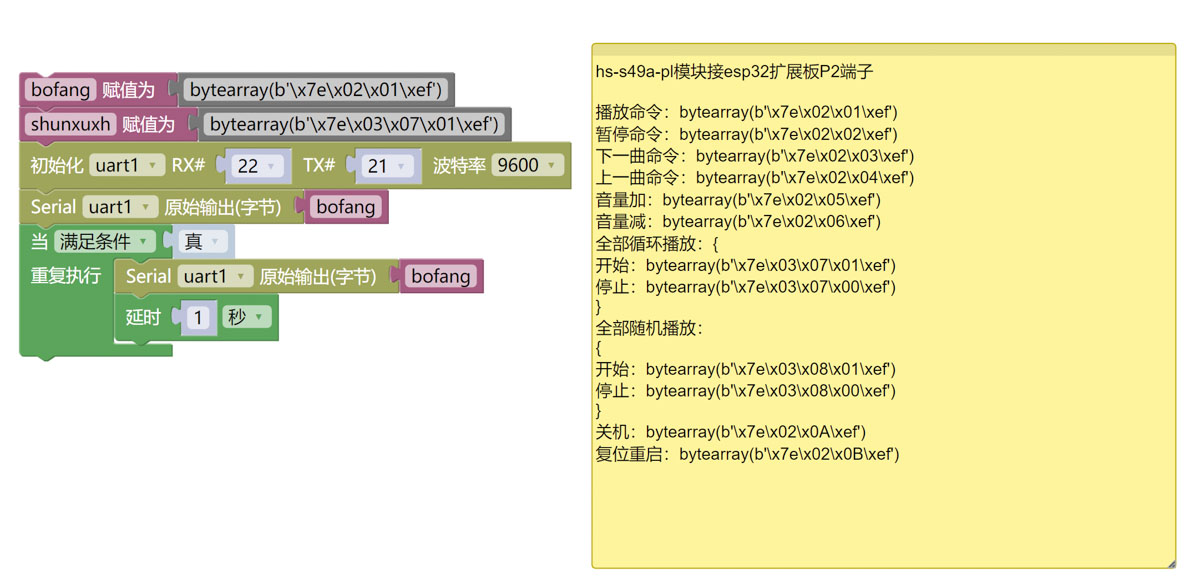

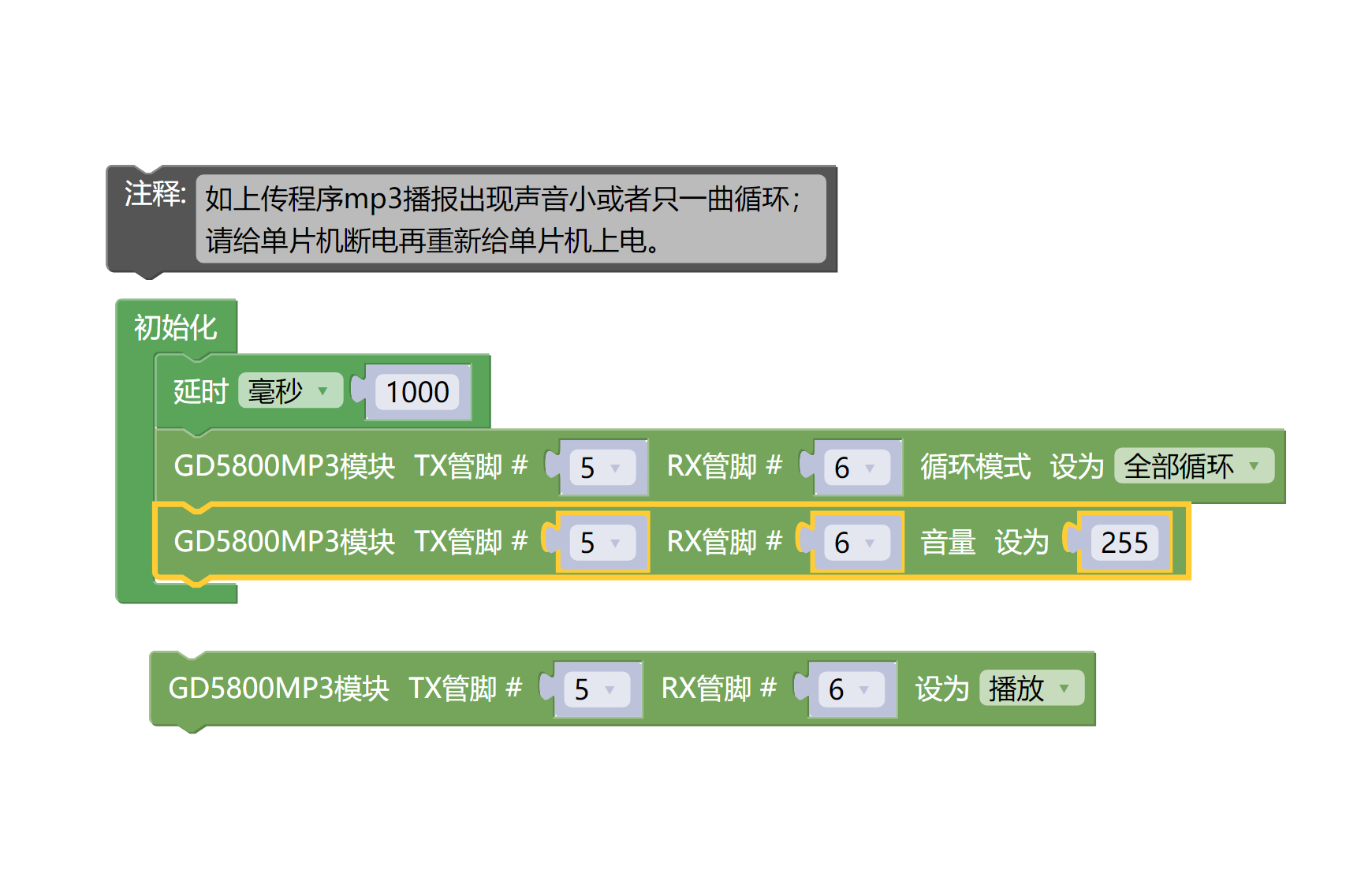

9、米思齐 Mixly 示例程序（图形化语言）

示例程序(UNO开发板)：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序(ESP32开发板)：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

10、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• USB Micro 数据线 *1

• MP3语音播报模块（HS-S49PL）*1

• PH2.0 4P端子转杜邦线 *1 或 PH2.0 4P双头端子线 *1

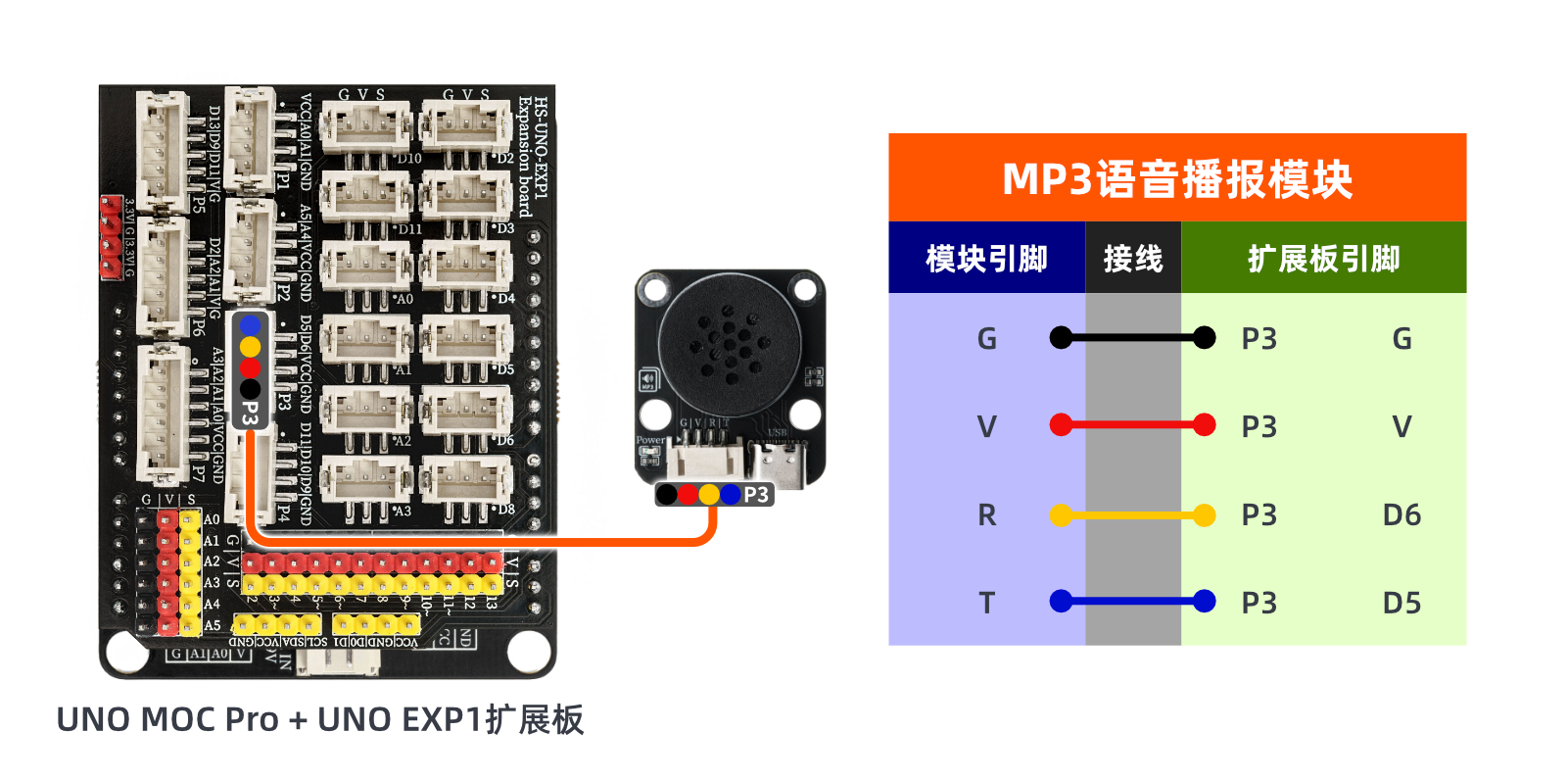

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

11、视频教程

视频教程：点击查看

12、测试结果

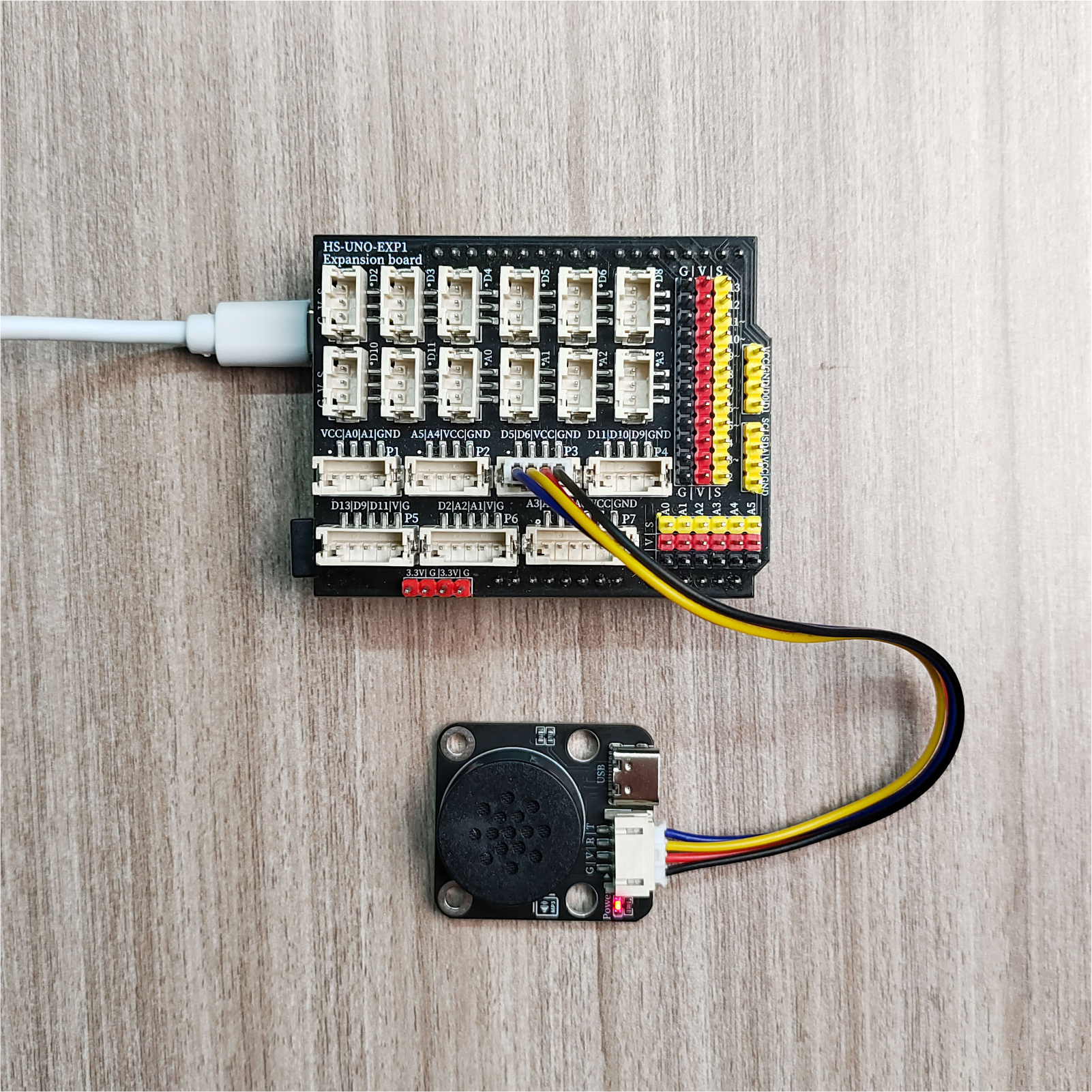

Arduino UNO测试结果：

器件连接好线之后，将上述程序烧录到开发板之后，即可听到MP3播放存储音频。

ESP32 测试结果：

待更新...
