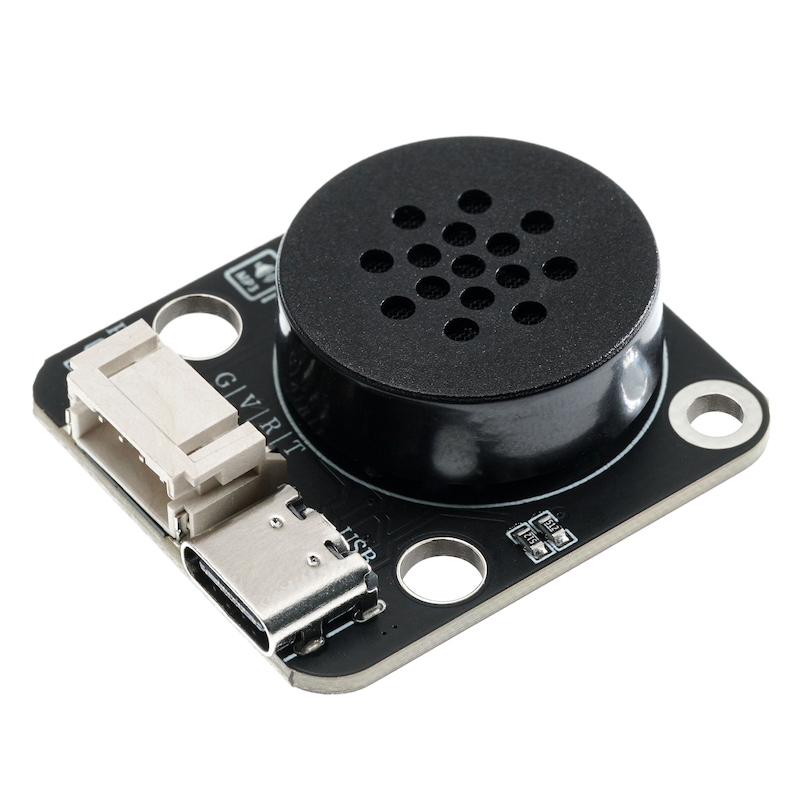

1、소개
GD3800 MP3 오디오 모듈 내장 16MB 스토리지 공간으로, SD 카드 연결 없이 사용할 수 있습니다. 하나의 효과가 초로 계산되면, 16M의 메모리는 여러 효과를 저장할 수 있습니다. 고객님께 다양한 효과를 선택해 주세요.저장 방식과 U盘中 사용하는 것과 같이 간단합니다. 모듈 내의 사운드를 언제든지 업데이트할 수 있습니다.사용하기 매우 간단하며, PH2.0 인터페이스를 사용하여 연결 번거로움을 줄였습니다; MP3, WAV 오디오 형식을 지원하며, 지정 재생, 반복 재생, 단곡 반복 재생, 다음 곡 재생 또는 이전 곡 재생 등을 지원합니다。이 MP3는 음향이나 음성이 필요한 모든 프로젝트에 적합합니다. 예를 들어, 인공지능 자동차, 기상국, 인공지능 홈, 차량 내비게이션, 터미널, 안전 감시, 기계 음성 지도 등이 있습니다.모듈 보드에 탑재된 스피커 인터페이스는 직접 비암페어 스피커를 推动할 수 있으며 사용이 간단합니다。
2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
VCC | VCC(전원 입력 정극) |
GND | GND(전원 입력 부정极) |
R | 신호 수신 핀 |
T | 신호 전송 핀 |
USB | 다운로드 및 저장音频 |
전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치 방법: 두 개의 스피너 고정/레고 구축

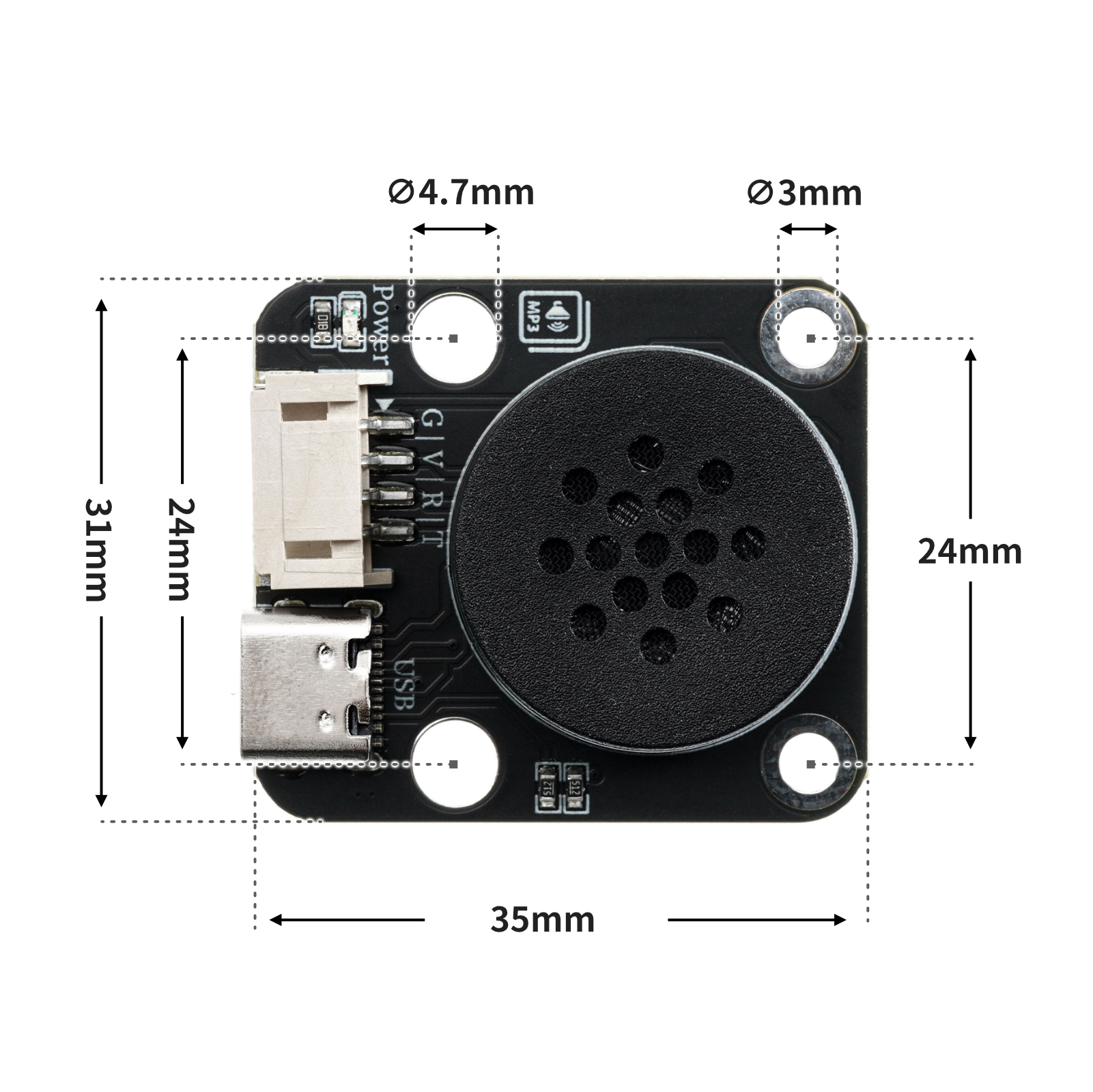

4、회로판 크기
5、Arduino 라이브러리 파일과 Mind+ 라이브러리 파일 추가
먼저 Arduino 라이브러리 폴더를 찾아보세요:

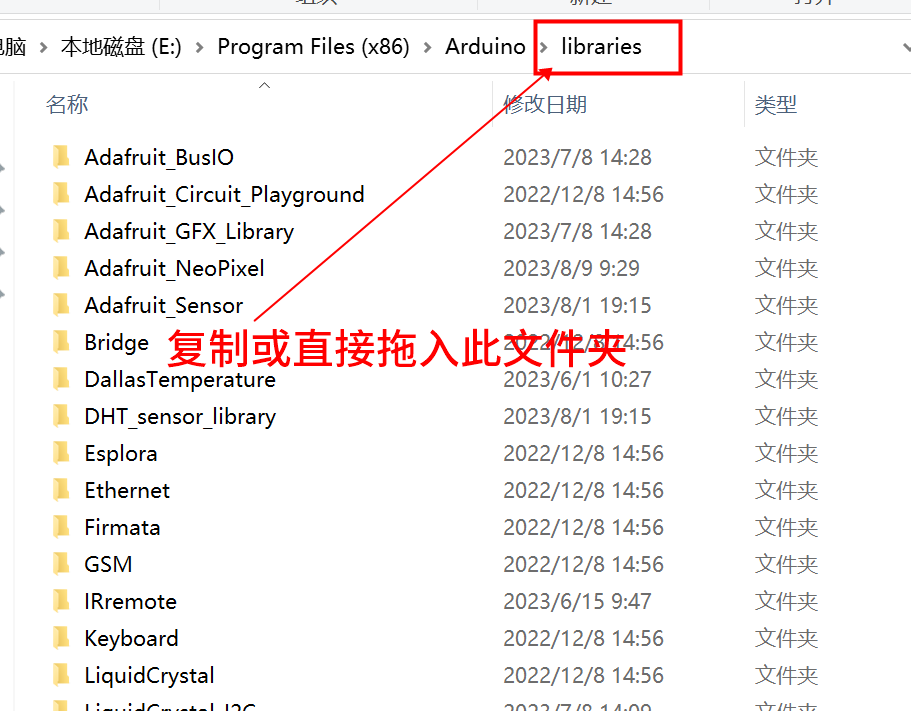

라이브러리 파일을 Arduino IDE 소프트웨어 디렉토리의 libraries 폴더에 복사하면 됩니다:
라이브러리 파일:다운로드 클릭

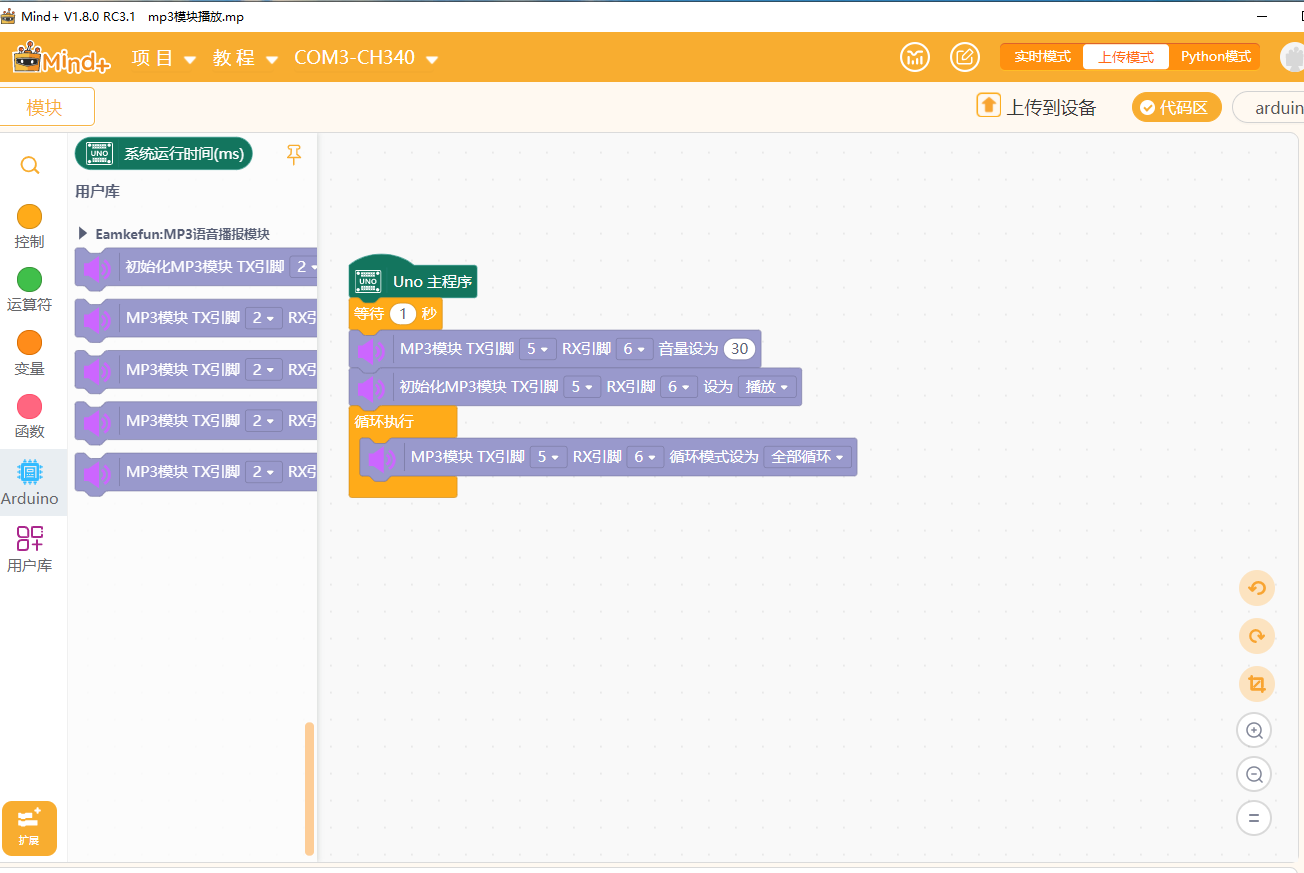

Mind+ 라이브러리 파일 추가
라이브러리 파일:다운로드 클릭

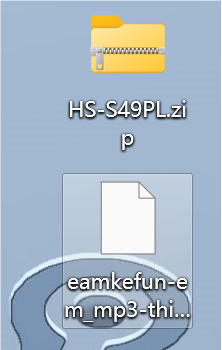

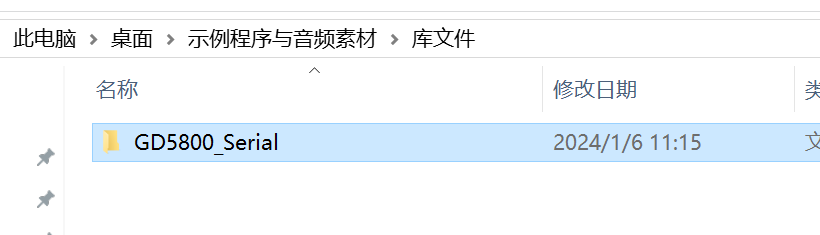

다운로드 후 압축 풀어 이 파일을 얻습니다.。

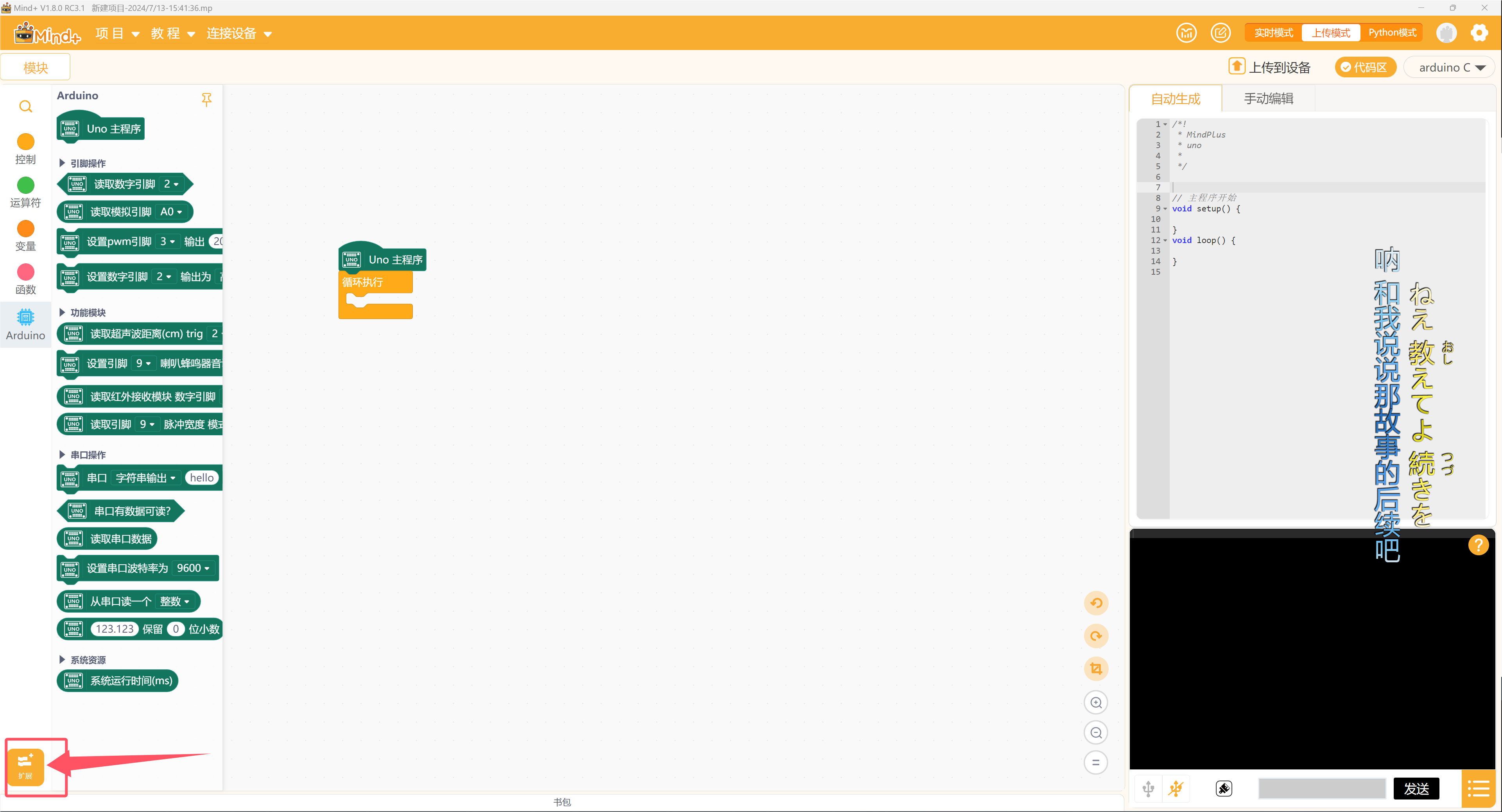

第二步 한국어로 열기

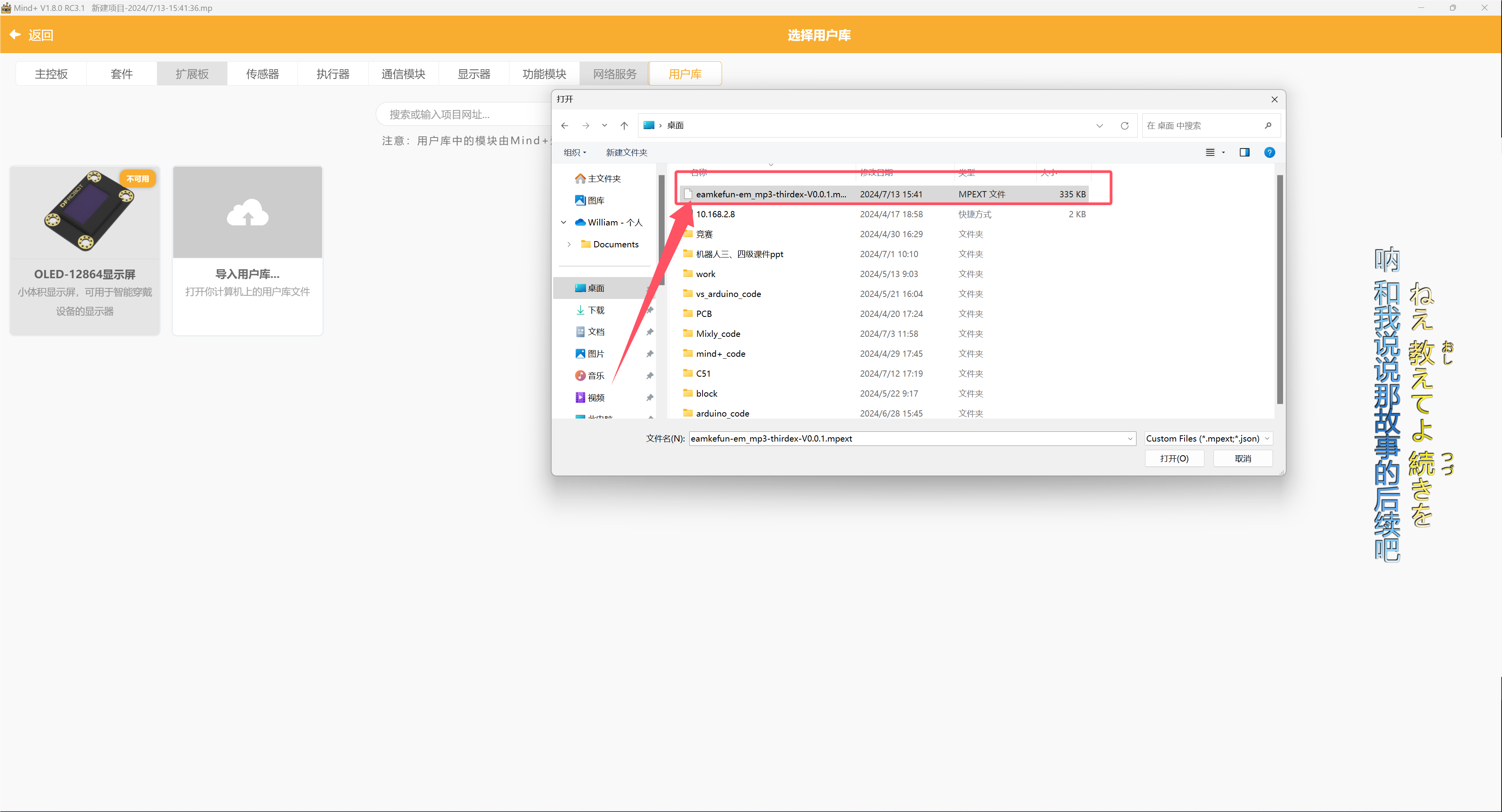

第三步 라이브러리를 로드하고 새로 추가한 파일을 추가하세요

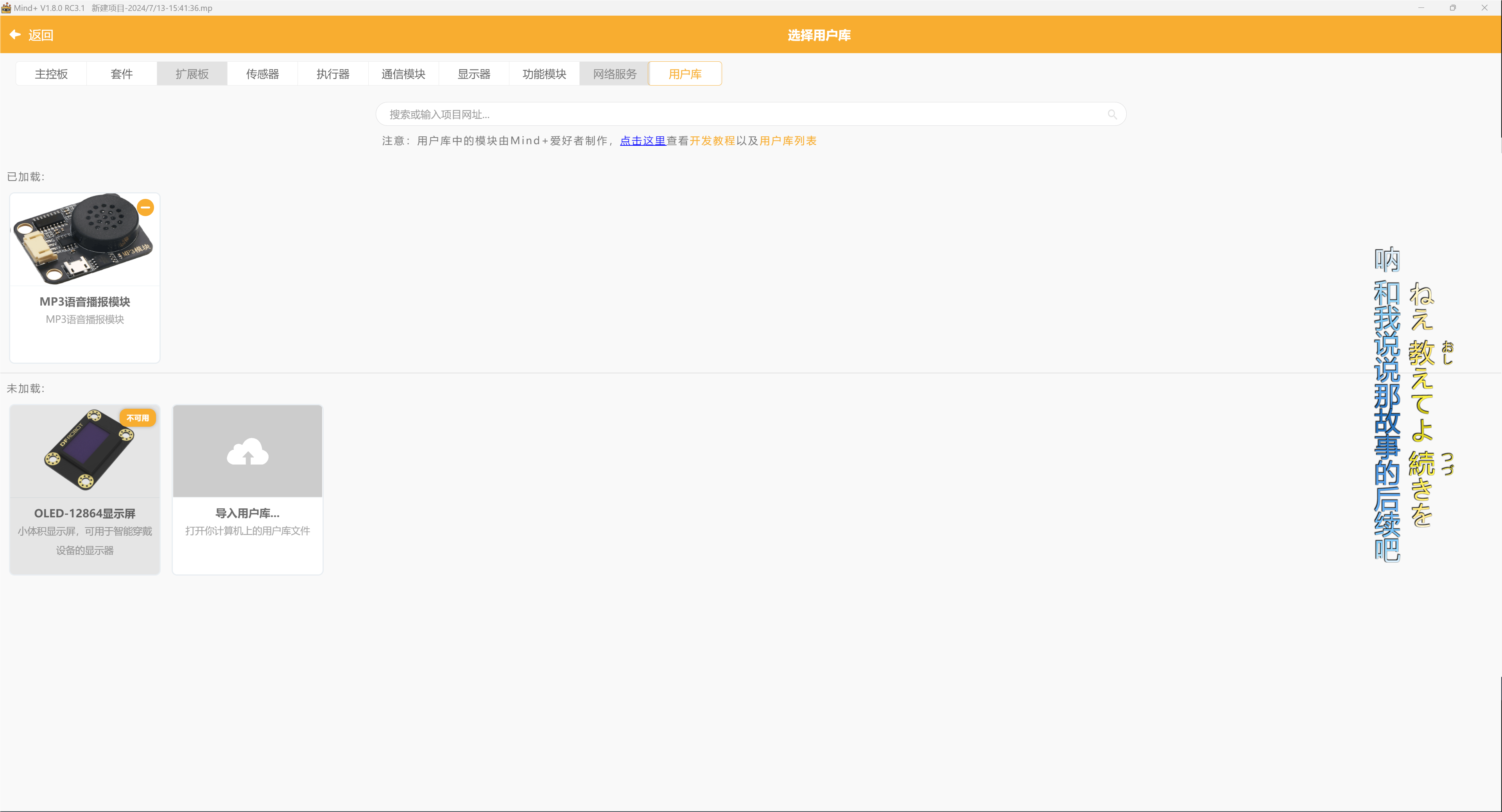

마지막으로 사용할 수 있습니다
6、오디오 저장 다운로드

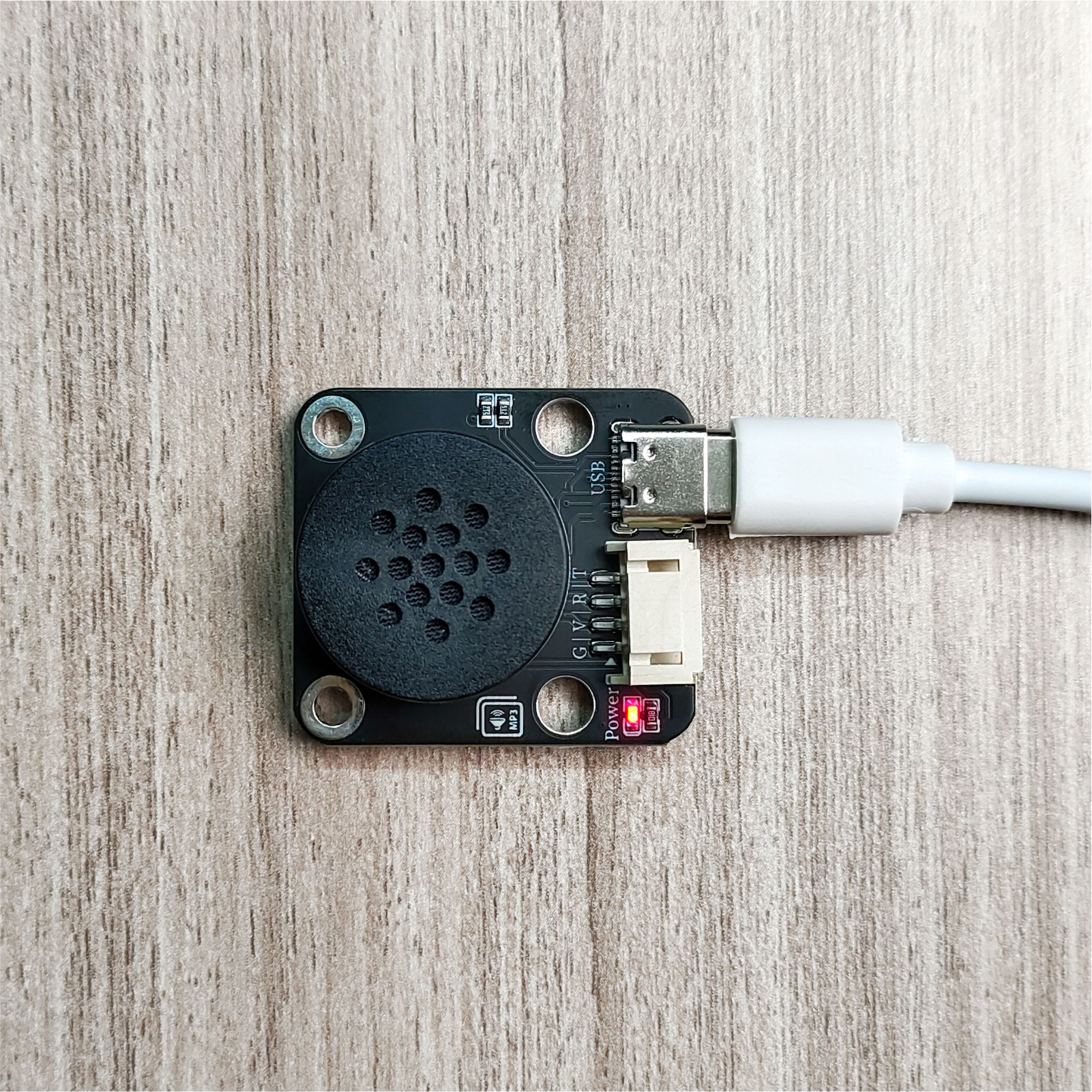

1. MP3 플레이어 모듈을 컴퓨터의 USB 인터페이스에 연결하세요
2. 나의 컴퓨터를 더블 클릭하여 엽니다

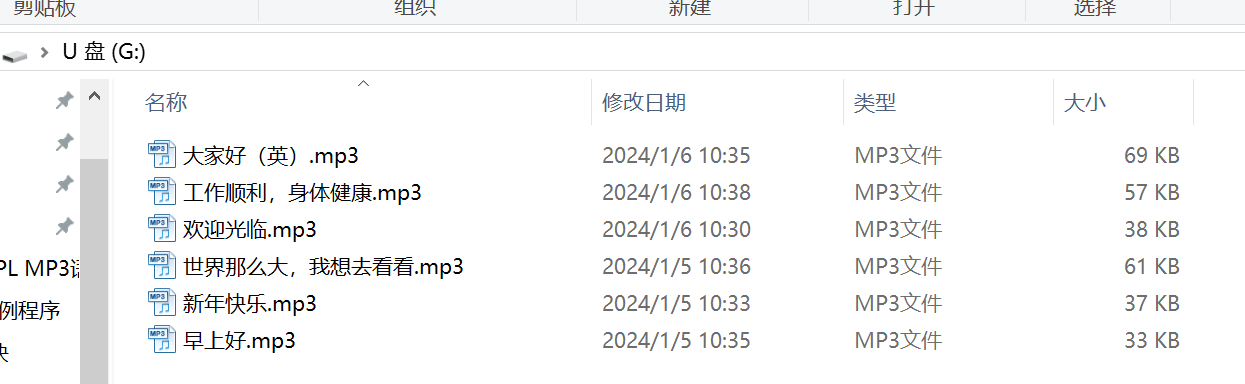

3. MP3 형식의 오디오 파일을 복사하여 MP3 플레이어 모듈에 붙여넣고 G드라이브로 이동
오디오 파일:다운로드 클릭
7、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
#include <GD5800_Serial.h>
GD5800_Serial mp356(5, 6);
void setup(){
mp356.begin(9600);
delay(1000);
mp356.setLoopMode(MP3_LOOP_ALL);
mp356.setVolume(255);
}
void loop(){
//如上传程序mp3播报出现声音小或者只一曲循环；
//请给单片机断电再重新给单片机上电。
mp356.play();
}
8、ESP32 Python 예제( Mixly IDE /미스키에 적용)
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
import machine
import time
bofang = bytearray(b'\x7e\x02\x01\xef')
shunxuxh = bytearray(b'\x7e\x03\x07\x01\xef')
uart1=machine.UART(1, tx=21, rx=22, baudrate=9600)
uart1.write(bofang)
while True:
uart1.write(bofang)
time.sleep(1)

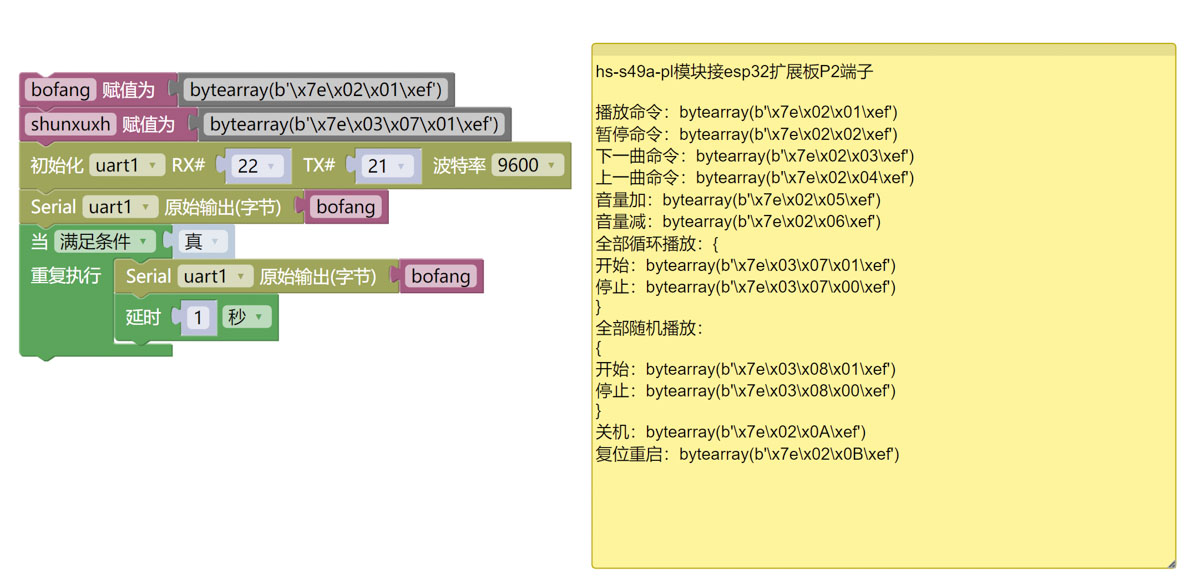

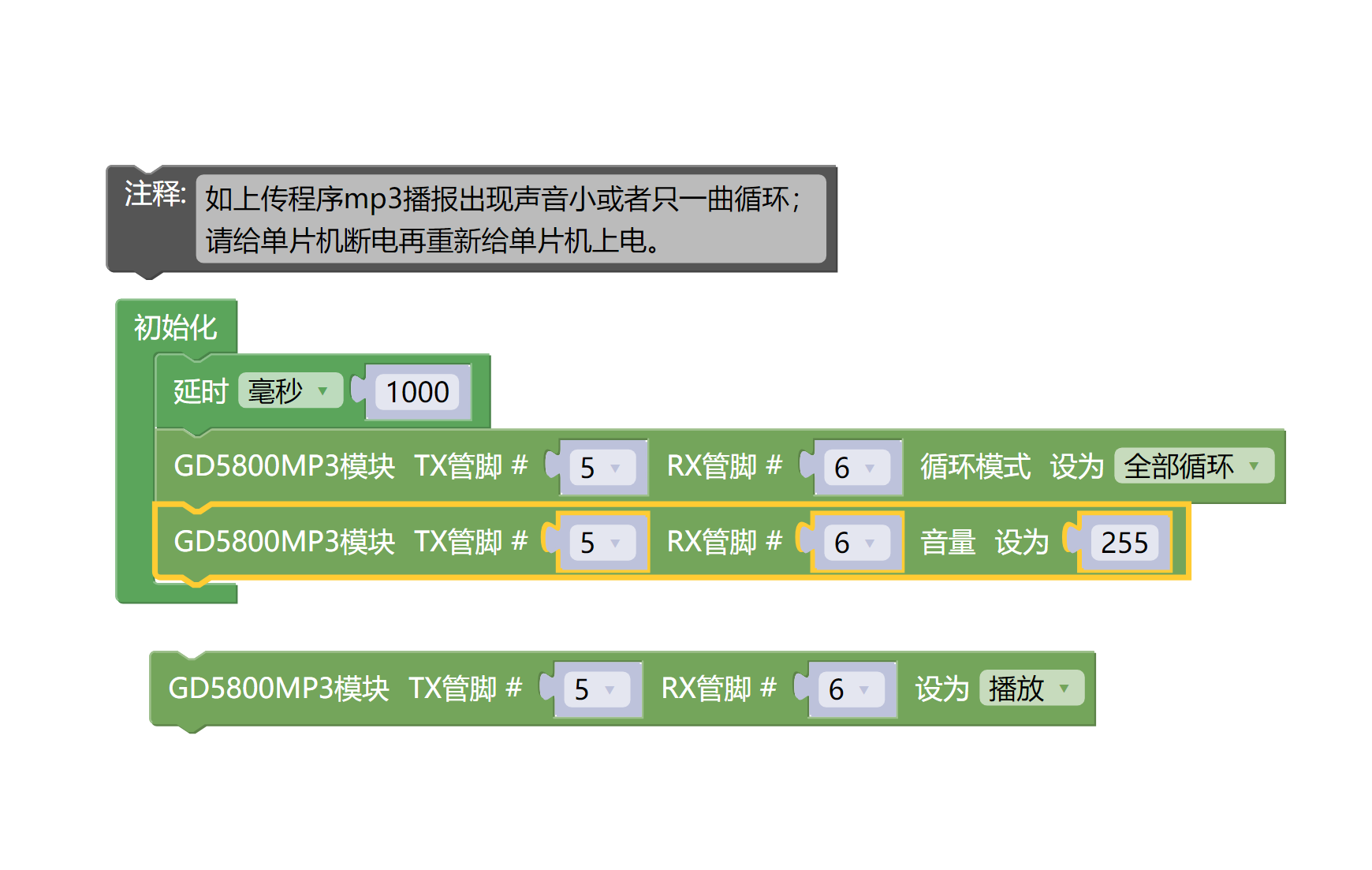

9、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 보드)：다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드)：다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
10、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
USB 마이크로 데이터 라인 *1
MP3 오디오 방송 모듈（HS-S49PL）*1
PH2.0 4P 핀 전도선 *1 또는 PH2.0 4P 양쪽 핀 전도선 *1

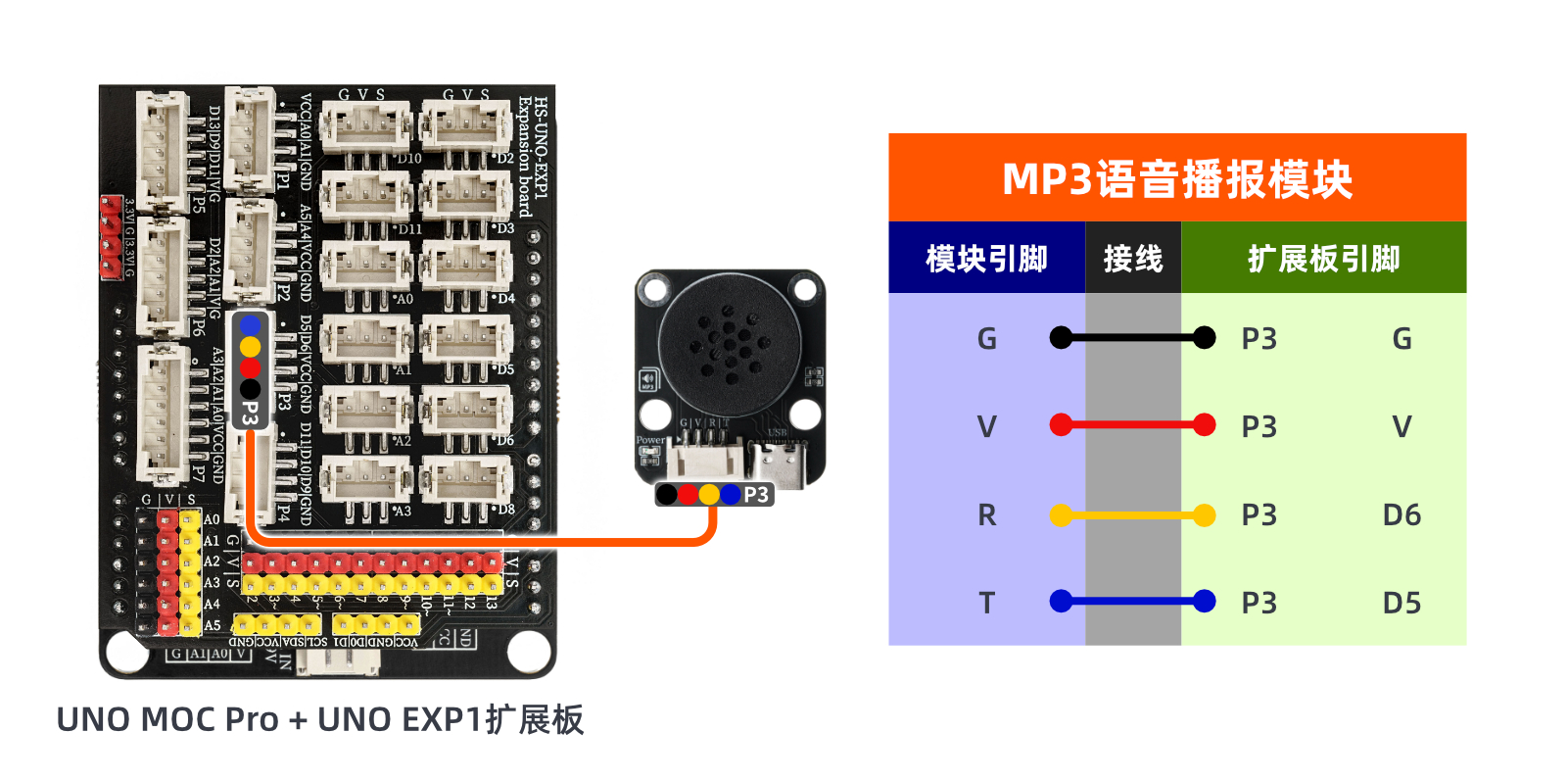

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
11、비디오 강의
비디오 강의:点击查看
12、테스트 결과

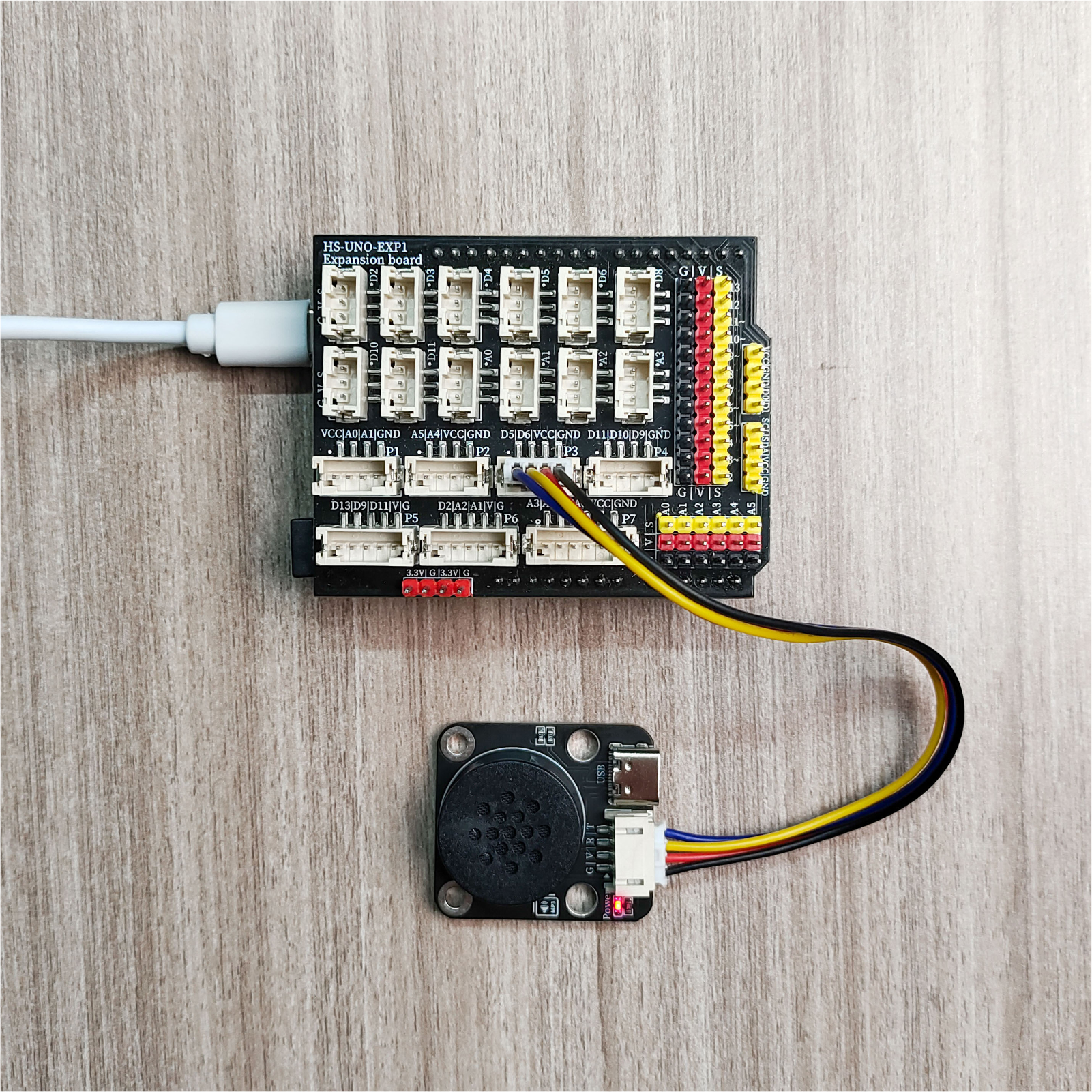

Arduino UNO 테스트 결과：
부품이 선을 연결된 후에, 위의 프로그램을 개발 보드에 프로그래밍한 후에, MP3가 저장된 오디오를 재생할 수 있습니다.
ESP32 테스트 결과:
업데이트 대기 중...
